Как менять гидрокомпенсаторы на приоре 16 клапанов

Гидрокомпенсаторы Приора

Распредвалы Приоры и других 16-ти клапанных двигателей ВАЗ, перепутать нельзя. На впускном распредвале возле шестерни имеется поясок, на выпускном такой поясок отсутствует. Поэтому помечать их не нужно, достаточно лишь понять где находится тот самый поясок.

Гидрокомпенсатор состоит из множества деталей, сам он выполнен в виде цилиндра формой буквы «П». Внутри него имеются следующие элементы:

Все эти детали входят в гидротолкатель.

На картинке можно заметить, как работает сам механизм ГРМ с гидрокомпенсаторами.

Гидрокомпенсатор – это узел газораспределительного механизма (ГРМ). Он устанавливается между клапаном двигателя и кулачком распредвала. Внутри его корпуса находится маслонаполненная плунжерная пара, с шариковым клапаном.

Замена гидрокомпенсаторов неизбежна, а момент, когда необходимо ее произвести, зависит от режимов эксплуатации. Сигналом для того, чтобы подумать об этом, служит характерный стук.

Временные интервалы, когда он слышен, могут дать конкретный ответ на вопрос: «Необходима срочная замена или можно еще подождать?»

Чтобы снизить стук компенсаторов на Приоре можно попробовать некоторые моторные присадки, производители которых обещают, что компенсаторы перестанут стучать, но так ли это? Ниже приведены присадки, которые служат для восстановления компенсаторов, а так же отзывы людей с форумов о реальности работы этих присадок.

Как можно заметить использование присадок это лотерея, многим они помогают, но чаще всего стук проявляется снова, а покупка второй раз присадки будет практически равна стоимости комплекта новых гидравлических толкателей клапанов на ВАЗ 2170.

Приобрести гидрокомпенсаторы на Приору можно практически в любом магазине автомобильных запчастей для Лады. Их продают как поштучно, так и комплектами. Менять один компенсатор, который стучит это пустая трата денег, потому что в скором времени застучит другой, а чтобы их заменить работы нужны, проделать не мало, тем более, если менять самостоятельно.

Существует два самых популярных комплект гидрокомпесаторов, это INNA и ЛАДА. Первые это аналог, а вторые заводские.

В случае с компенсаторами INA довольно просто нарваться на подделку, поэтому рекомендуется покупать детали АвтоВАЗ.

Что такое гидрокомпенсатор

Гидравлический компенсатор – это часть газораспределительного механизма двигателя внутреннего сгорания, предназначенная для снижения теплового зазора между толкателем клапана и кулачком распределительного вала. Гидрокомпенсаторы позволяют забыть о регулировки клапанов, в то время как двигателя без компенсаторов требуют довольно частой регулировки.

Гидрокомпенсаторы на ВАЗ устанавливаются только на 16-ти клапанные моторы. Это позволило увеличить ресурс двигателя и сделать его работу намного тише. Компенсаторы автоматически регулируют тепловой зазор клапана, с помощью давления масла.

Гидравлический компенсатор работает от давления масла в системе двигателя. Когда мотор запускается масло поступает в каналы подпитки компенсаторов, что позволяет установить нужный тепловой зазор для правильной работы механизма газораспределения.

Когда компенсатор набирает нужное количество масла, он фиксируется и кулачек распредвала нажимает на компенсатор, а сам компенсатор нажимает на толкатель клапана и происходит открывание самого клапана для подачи топлива или отводки отработанных газов из камеры сгорания.

Таким образом, компенсатор способен автоматически подобрать необходимый зазор, для оптимальной и тихой работы ДВС.

Лада Приора довольно популярный автомобиль в странах СНГ, многие отдают предпочтение данной модели АвтоВАЗа из-за ее доступности и ремонтопригодности. Приору можно назвать весьма надежным автомобилем, с хорошим динамичным мотором, но который имеет несколько явных «болячек», уже давно всем известных. Примерно на пробеге от 100 тыс. км, а у кого-то и раньше, начинают стучать гидрокомпенсаторы. Сначала стук появляется только на холодную при пуске, потом увеличивается и доходит до того, что компенсаторы стучат постоянно даже на горячий двигатель. Такая проблема встречается на 4 из 5 автомобилей.

В данной статье речь пойдет о гидрокомпенсаторах на автомобиле Лада Приора, а именно об их конструкции и назначении, а так же о способах их самостоятельной починки, с помощью различных методов и, конечно же, самостоятельной замене гидр толкателей на новые.

Неисправности и их причины

Как было сказано выше, конструкция гидрокомпенсаторов предельно проста. Но даже такие простые детали выходят из строя. Есть три главных признака, говорящих о том, что с гидрокомпенсаторами что-то не так:

Если наблюдается какой-то из этих признаков, значит, гидрокомпенсаторы пора менять. Главная проблема с этими деталями заключается в том, что они чрезвычайно чувствительны к качеству моторного масла. Иногда до замены гидрокомпенсаторов дело даже не доходит. Автовладелец просто сливает старое масло, заливает новое (предварительно промыв двигатель) и стук пропадает. Если проблема не ушла, значит, имеет место механический износ гидрокомпенсаторов (обычно это происходит из-за так называемой усталости металла).

Любой опытный автолюбитель знает, насколько важна в автомобиле газораспределительная система, сокращенно называемая ГРМ. Ее задача заключается в подаче воздуха в цилиндры, где создается рабочая смесь для запуска и функционирования двигателя. После выгорания смеси образуются выхлопные газы, которые должны выводиться из системы, и здесь ГРМ также выполняет решающую роль.

Для корректной работы ГРМ важна надежная работа гидрокомпенсаторов. Эти устройства ответственны за открытие и закрытие клапанов воздухозабора. Более того, они отвечают за открытие клапанов на строго определенную величину, ни больше ни меньше.

Если случается поломка гидрокомпенсаторов, нарушится размер зазора, что приведет к сбою фаз газораспределительной системы. Автолюбитель может обнаружить проблему по характерному стуку, который часто становится причиной паники даже опытных водителей. Сегодня поговорим о том, как происходит замена гидрокомпенсаторов на Приоре с двигателем 1,6 на 16 клапанов с кондиционером или без него.

Что такое ГБЦ?

Головка блока цилиндров – один из главных агрегатов двигателя. Она состоит из крышки, которая служит для защиты внутренних деталей от внешних воздействий окружающей среды. Изготавливается ГБЦ путем точечного литья из чугуна или сплава алюминия. Чтобы убрать остаточное напряжение, возникающее на этапе литья, изделие искусственно старят с помощью механической обработки.

Нижняя часть ГБЦ более расширенная, таким образом, она надежнее защищает внутренности блока. Внутри поверхность головки идеально гладкая. Агрегат состоит из большого количества элементов.

Строение ГБЦ Лада Приора

В верхней части ГБЦ отведено место под корпуса подшипников распредвалов, пружин клапанов, втулок и опорных шайб, а также для механизма газораспределения. Так как головка состоит из большого количества деталей, процесс сборки и разборки ГБЦ очень трудоемкий. В совокупности детали агрегата преобразуют энергию при сгорании топлива в механическую, благодаря которой осуществляется движение автомобиля.

Замена компенсаторов на Приоре довольно сложная работая, которую произвести без навыков ремонта автомобиля довольно сложно, но все же можно используя инструкцию и следую всем советам.

Перед заменой потребуется купить новые сальники распределительного вала.

Чтобы заменить компенсаторы понадобится:

Замена компенсаторов подразумевает под собой снятие ремня ГРМ, снятие распредвалов и т.п. Если Вы не готовы к таким масштабным работам лучше всего отдать автомобиль в автосервис.

https://youtube.com/watch?v=8EZ0tc-oKb8%3Ffeature%3Doembed

Почему на Приоре стучат гидрокомпенсаторы

Изначально необходимо разобраться в какой момент начинается стук гидрокомпенсаторов. Стук бывает двух типов: на холодную и на горячую. Более опасный стук естественно на горячую, так как это с большей вероятностью может быть из-за износа компенсаторов. Рассмотрим каждый из вариантов более подробно.

Стук на холодную

Такой стук в какой-то мере считается нормой, даже сам АвтоВАЗ писал, что припуске стук компенсаторов считается нормальной работой двигателя, но если стук продолжается долго и не затихает после 10 секунд работы ДВС, то можно предположить что компенсаторы выходят из строя и в скором времени потребуется их замена.

Стук на холодную может возникать в зимнее время из-за длительной стоянки автомобиля на морозе, масло загустевает и масляный насос не в силах так быстро прокачать его по каналам. К тому же если компенсаторы начали постукивать, значит, обратный клапан в них уже не держит масло. Отсюда следует, что при постановке автомобиля на ночную стоянку, когда двигатель горячий масла стекает с компенсаторов и к утру они становятся пустыми. При пуске утром холодное масло сразу не успевает закачать пустые компенсаторы, что приводит к их стуку.

Чтобы избавить от стука компенсаторов зимой, необходимо лить менее вязкое масло. Например, оптимальным маслом будет 5W-30 или 5W-40.

Стук на горячую

Такой стук уже более страшен, потому что стучит постоянно. При постоянно стучащих компенсаторах требуется использование более вязкого масло, например, 10W-40. Если использование такого масла не помогла, то уже износились компенсаторы и требует замены.

Стук гидрокомпенсаторов на горячую возникает из-за их износа или попадания частичек грязи в плунжер. Чаще всего же диагностика показывает, что виноват износ компесаторов, при котором их необходимо менять. Иногда при стуке помогают различные присадки, но это лишь скрывает эффект рано или поздно после использования присадок, компенсаторы застучат вновь.

Все должно быть рядом, без подготовки не начинать

Лада Приора может послужить примером для рассмотрения процесса замены. Во избежание неприятных неожиданностей любую работу необходимо спланировать и приготовить все необходимое. В нашем случае понадобится:

Начнем с отключения аккумуляторного минуса. Затем демонтируем воздушный фильтр, тросики дроссельной заслонки, провода, которые будут мешать манипуляциям, катушки зажигания форсунки и впускной коллектор.

Замена гидрокомпенсаторов на Приоре осложняется тем, что болт крепления коллектора расположен под генератором.

Для того, чтобы добраться до гидрокомпенсаторов:

Все компенсаторы открыты взору, среди них необходимо выявить неисправные. Это делается продавливаем. Дефектные просядут без особого усилия.

Извлекаются гидрокомпенсаторы при помощи магнита. Замене подлежит весь комплект, так как эксплуатируются они в аналогичных условиях и износ должны иметь, примерно, одинаковый.

В принципе, на 16 цилиндровых вазовских ДВС, эта операция не имеет кардинальных отличий. Замена гидрокомпенсаторов ВАЗ 2112 (ВАЗ 2110) проводится в той же последовательности с использованием таких же гидрокомпенсаторов и инструментов. Различие в деталях обусловливается особенностями того или иного двигателя, установленного на автомобиль.

Вышеперечисленные модификации имеют двигатели с распредвалом, расположенным сверху. Но существуют и такие, в которых он находится внизу. В этом случае на пятку автомобильного клапана воздействует рокер (коромысло). Замена гидрокомпенсаторов на Ниве Шевроле (там ГРМ устроен именно так) технологически будет отличатся от описанного, да и «гидрики» там другого типа.

Как осуществляется замена гидрокомпенсаторов на «Приоре» (16 клапанов)? Эта информация будет полезна многим автолюбителям. Гидрокомпенсаторы представляют собой нехитрые цилиндрические приборы, которые снабжены внутри плунжерной пружиной для открывания клапанов на определенное расстояние. Это расстояние регулируется посредством подачи масла под давлением в полое пространство цилиндра гидрокомпенсатора.

Когда нужна замена гидрокомпенсаторов на «Приоре»?

Как определить, что нужна замена гидрокомпенсаторов на «Приоре»?

Явным признаком, что какой-то из 16 гидрокомпенсаторов вышел из строя, является наличие стука в двигателе. Этот стук может появляться на холодном пуске и исчезать на прогретом агрегате. Если двигатель застучал, то его, безусловно, лучше перебрать и проверить, чтобы понять, почему раздается чужеродный звук из движка. Но причиной того, что стучат гидрокомпенсаторы на холодном двигателе, может быть и то, что в них просто отсутствует масло. Через пару минут обычно стук гидрокомпенсаторов исчезает и не повторяется до следующего пуска на холодную.

При стуке компенсаторов на горячем двигателе замены их уже не избежать. Какие бы ни были прописаны сроки службы этих расходных элементов, они уже кончились. Если стучат гидрокомпенсаторы на прогретом или холодном двигателе, но только при повышении оборотов, значит, в моторе очень много масла или залитое масло слишком жидкотекучее для такого агрегата. Средством решения такой проблемы является стравливание лишнего объема смазочной жидкости или заливка рекомендованной марки масла. После проведения такой процедуры лишние звуки на «Приоре» исчезнут.

При звуке, похожем на стук одинарного гидротолкателя, причиной могут оказаться загрязненные гидрокомпенсаторы на «Приоре». При промывке неизбежна замена масла. Процедура сборки-разборки двигателя аналогична операции замены, когда стучат гидрокомпенсаторы.

Как поменять гидрокомпенсаторы на «Приоре» своими руками?

Как поменять «гидрики»?

Замена «гидриков» своими руками выполняется без особого труда. Если есть «Приора», стук в двигателе которой очень раздражает владельца, и наличие денег не слишком оттягивает карман, но есть время для творчества и выражения амбиций, можно попробовать себя в роли автослесаря.

Замена «гидриков» своими руками лучше производится на «холодной» машине.

Дав отстояться двигателю примерно сутки, позволим стечь маслу в поддон картера и присутствие его в верхней части двигателя минимизируем.

Для того чтобы добраться до блока цилиндров, где расположены гидрокомпенсаторы, необходимо:

Для снятия головки блока цилиндров необходимо добраться до очень неудобно расположенного болта, который можно открутить только после демонтажа ремня ГРМ, что тоже является непростой задачей. Если необходима и его замена, то целесообразно это сделать одновременно.

После снятия крышки ГБЦ доступ к гидрокомпенсаторам будет практически открыт, остается убрать только распределительные валы.

Проверить работоспособность компенсаторов возможно, не вынимая их из гнезд. Для этого нужно с большим усилием надавить на каждый цилиндр: если встретите сопротивление и практическое отсутствие деформации, значит, компенсатор в порядке и его можно оставить. При выявлении слабого звена, то есть проваливающегося при нажатии элемента, замена его обязательна. Мастера рекомендуют менять комплект целиком, так как степень износа оставшихся гидрокомпенсаторов проверить не представляется возможным.

Доставать из гнезд детали является довольно простой операцией для посвященных. Обычно это делают с помощью магнита на длинной ручке. Меняем комплект целиком, устанавливаем распределительные валы, фиксируем их в местах залегания при помощи болтов.

Крышка на «Приоре» крепится к блоку цилиндров плотно, для этого не применяются резиновые прокладки, рекомендуется задействовать герметик. Все провода и шланги укладываются в места сопряжения, накидываются клеммы на аккумулятор. Теперь автомобиль поразит владельца «шепотом» работы двигателя при новых гидрокомпенсаторах.

Но удивлению хозяина нет предела, когда он слышит явный стук из-под капота, который стал только сильнее. При этом он не обращает внимания на работу двигателя в режиме «шепота». А это естественный процесс при запуске мотора после проведения ремонтных работ на блоке цилиндров. Масло не успевает быстро подняться наверх на холодном двигателе, окутать своей пленкой детали и обеспечить достойное давление на гидрокомпенсаторы при низкой температуре и высокой вязкости.

https://youtube.com/watch?v=0PENnbCwGis%3Ffeature%3Doembed

Когда это состояние превращается в нормальный рабочий режим, лишние шумы уходят и владелец слышит практически новый двигатель, который радует своим уровнем шума и внушает оптимизм своей надежностью.

В новом поколении автомобилей ВАЗ 2170-2172 «Приора» тольяттинский автомобилестроительный завод не только усовершенствовал дизайн, но и со временем снабдил их новым 16-клапанным двигателем. Такой двигатель начали устанавливать на все последующие модели.

Но, помимо улучшений в динамике и мощности, этот мотор принес в жизнь их владельцев новую проблему – быстрый износ и загиб клапанов, поскольку в 8-клапанных моторах это случалось значительно реже. В этой статье будет рассмотрена поэтапная замена клапанов на Приоре. 16 клапанов в головке двигателя увеличили мощность автомобиля с 76 до 92 л.с. Но они также немного усложнили ремонт автомобиля.

Симптомы и диагностика неисправной работы клапанов

Первым симптомом неисправности клапанов является ухудшение динамики работы двигателя. Автомобиль становится менее приемистым. Это может сопровождаться характерным постукиванием в двигателе, черным дымом из выхлопной трубы и неровной работой на холостом ходу. К тому же,если клапана на «Приоре» сильно износились или повреждены, то двигатель будет «кушать» много масла. Это станет заметно при регулярной проверке его уровня.

Более точную диагностику можно произвести, сняв и разобравголовку двигателя.При осмотре клапанов в первую очередь нужно проверить их целостность. Если какой-либо из клапанов прогорел или загнут, то использовать его дальше нельзя. Еще нужно обратить внимание на прилегание клапана к седлу, износ рабочей плоскости и направляющих клапанов.

Причины неисправной работы клапанов

Первая и самая неприятная ситуация, которая может случиться с клапаном на Приоре, – это загиб штока. В основном это случается на полуторалитровых двигателях после обрыва ремня ГРМ. В этих моторах не были предусмотрены выемки для клапанов на поршнях, поэтому при обрыве ремня ГРМ или его перескакивании клапана ударяются о поршень и загибаются.

Вторая причина неисправности – износ или изгиб рабочей плоскости клапана. Чрезмерно быстрый износ этой части клапана может произойти из-за бедной смеси, некачественных деталей или сильного перегрева в работе двигателя.

Третьей причиной является износ возвратно-движущихся деталей, в частности пружины. При этом клапан может касаться днища поршня. В таком случае можно деформировать поверхность поршня, и вас будет ожидать более значительный и дорогостоящий ремонт.

Замена клапанов наВАЗ 2170, 2171, 2172 «Приора»

Несмотря на всю сложность ремонта моторов, заменить клапана на 16-клапанной «Приоре» можно собственноручно. Для этого необходимо иметь общее представление об устройстве двигателя внутреннего сгорания, запастись необходимыми запчастями и инструментами, а также использовать данную статью в качестве руководства.

Инструменты и запчасти, необходимые для замены клапанов на «Приоре»:

Процедуру замены клапанов необходимо начать со съема головки двигателя.

После того как снимите головку, расположите ее на деревянной подложке распределительными валами вверх, чтобы не повредить клапана. Затем нужно снять левую опору двигателя. Для этого торцевым ключом на 13 отверните 3 гайки, закрепляющие ее.

После того как опора отсоединена от корпуса, открутите ключом на 10 болт, который держит крепление топливной трубки, и отсоедините его.

После тем же ключом на 10 открутите 2 болта, которые крепят датчик положения распредвала.

Затем вам нужно отсоединить датчик аварийного падения давления масла. Для этого его нужно вывернуть из блока подшипников ключом на 21.

Потом ключом на 19 выкрутите из термостата датчик температуры охлаждающей жидкости

, а ключом на 21 выверните его заднюю часть из корпуса головки двигателя.

Теперь вы можете отсоединить термостат. Для этого открутите две гайки на 13, которые его держат, и снимите его со шпилек вместе с прокладкой.

Затем для удобства в дальнейшей работе свечным ключом выкрутите свечи зажигания.

Теперь снимите блок подшипников распределительных валов. Для этого торцевым ключом на 8 нужно открутить 20 болтов, держащих корпус блока.

Затем выньте распредвалы из выемок блока цилиндров и снимите с их передних концов сальники.

Снимите заглушки с торца головки.

Затем вы можете извлечь из нее гидротолкатели клапанов.

После отсоединения всех элементов очистите поверхность головки от нагара и возможных заусенцев.

Замена клапанов на «Приоре»

Для начала вам нужно установить упор под снимаемый клапан. Затем правильно поставить съемник для пружины клапана.

Для этого в крутите в отверстие на корпусе головки болт, который крепит крышку блока подшипников, и зацепите за него съемник. Теперь сожмите этим приспособлением пружину и выньте оба сухаря  клапанов из верхней тарелки пружины.

Это можно сделать пинцетом или отверткой. Если «сухарь» не выходит, то можно легонько ударить по верхней тарелке пружины молотком и освободить его. Теперь можно снять съемник. Затем снимите верхнюю тарелку и выньте пружину из отверстия.

Теперь вы можете с легкостью достать клапан, немного подтолкнув его отверткой.

Следующим этапом в замене будет снятие маслосъемного колпачка с клапана. Он спрессовываеться с втулки специальным съемником или плоскогубцами.

Затем очистите клапан от нагара и внимательно его осмотрите. Заменять клапана нужно со следующими дефектами:

Также следует внимательно осмотреть седла клапанов на наличие значительных повреждений. Если дефекты есть, то нужно отшлифовать их в специализированной мастерской. Проверьте состояние пружин клапанов. Если на них есть какие-либо повреждения или изгибы, то замените их.

После полного осмотра всех клапанов замените неисправные и установите клапана на место, смазав их перед этим моторным маслом. Для сборки головки и установки ее на место повторите действия, описанные в статье, в обратном порядке.

Важно: прокладка между блоком цилиндров и головкой одноразовая. Поэтому обязательно замените ее перед установкой головки.

Несколько советов для владельцев автомобиля «Приора»

Для того чтобы избежать быстрого износа или загиба клапанов, рекомендуется придерживаться нескольких правил:

Следите за состоянием ремня ГРМ. Большинство проблем с клапанами возникает при его обрыве. Это можно предупредить, если использовать качественные ремни, и, главное, вовремя их менять.

Заправляйте качественное топливо. При бедной смеси температура сгорания в двигателе значительно повышается, что приводит к деформации рабочей плоскости клапана или его прогоранию.

Используйте качественные запчасти. Если вам уже пришлось заменить клапана, то устанавливайте только проверенные фирменные запчасти. Не стоит экономить, покупая аналоги от неизвестного производителя или заведомо некачественные, но дешевые детали. Как показывает практика, впоследствии такая экономия обходится значительно дороже.

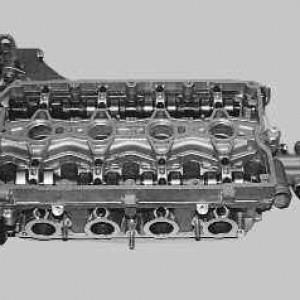

Операции проводимые при разборке, ремонте и сборке головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Рис. 1. Детали головки блока цилиндров: 1 – головка блока; 2 – впускной распределительный вал; 3 – сальник; 4 – выпускной распределительный вал; 5 – корпус подшипников распределительных валов; 6 – крышка головки блока; 7 – кронштейн крепления жгута проводов; 8 – заглушки; А – отличительный поясок впускного распределительного вала.

Принцип работы газараспределительного клапанного механизма в головке блока цилиндров автомобиля ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Клапаны приводятся в действие кулачками распределительных валов через цилиндрические гидротолкатели, расположенные в направляющих отверстиях головки блока цилиндров по оси отверстий под клапаны. Гидротолкатели автоматически устраняют зазор в клапанном механизме, поэтому при техническом обслуживании автомобиля проверять и регулировать зазор в клапанном механизме не требуется.Масло для работы гидротолкателей подводится из системы смазки по вертикальному каналу в блоке цилиндров к каналу в головке блока цилиндров около 5-го болта крепления, а затем по верхним каналам, выполненным на нижней плоскости корпуса подшипников. По этим же каналам подводится масло и для смазки шеек распределительных валов. В вертикальном канале головки блока цилиндров расположен обратный шариковый клапан, не допускающий слива масла из верхних каналов после остановки двигателя.Для привода клапанов служат два распределительных вала: впускной и выпускной. Валы отлиты из чугуна и снабжены пятью опорными шейками, которые вращаются в гнездах, выполненных в головке блока цилиндров и в одном общем корпусе подшипников распределительного вала. Для повышения износостойкости рабочие поверхности кулачков и шейка под сальник отбелены. Для того чтобы отличить впускной распределительный вал от выпускного, на впускном валу около первой опоры выполнен отличительный поясок А.От осевых перемещений валы удерживаются упорными буртиками, расположенными по обе стороны от передней опоры. Передние концы распределительных валов уплотнены самоподжимными резиновыми сальниками. Задние отверстия, расположенные по оси валов в головке блока цилиндров и корпусе подшипников, закрыты обрезиненными колпачковыми заглушками.

Инструменты и приспособления необходимые для снятия клапанов на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: приспособление для сжатия клапанных пружин, приспособление для выпрессовки и оправка для запрессовки маслосъемных колпачков, торцовые ключи «на 8», «на 10», «на 13», ключи «на 19», «на 21», шестигранник «на 10», отвертка, пинцет.

Разборка головки цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

1. Снимите головку блока цилиндров с двигателя (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»). 2. Установите головку блока распределительными валами вверх, подложив под нее деревянные прокладки, чтобы не повредить клапаны.

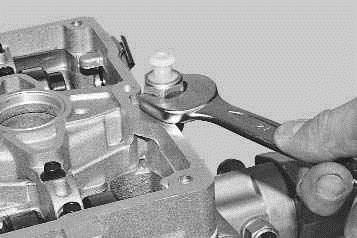

9. Выверните ключом «на 21» датчик сигнальной лампы аварийного падения давления масла из корпуса подшипников распределительных валов.

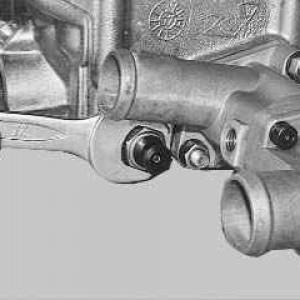

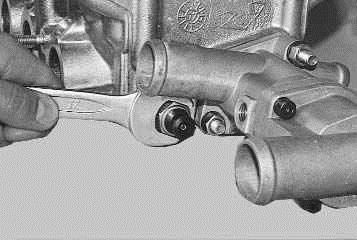

10. Выверните ключом «на 19» из термостата датчик температуры охлаждающей жидкости.

11. Выверните ключом «на 21» датчик указателя температуры охлаждающей жидкости из заднего торца головки блока.

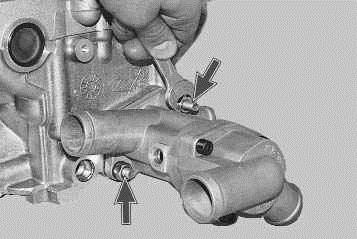

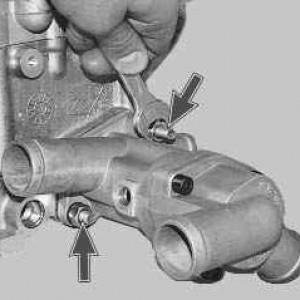

12. Отверните ключом «на 13» две гайки крепления термостата.

15. Выверните свечным ключом свечи зажигания, чтобы случайно не повредить их.

18. Выньте распределительные валы из опор головки блока цилиндров и снимите с их передних концов сальники.

19. Выньте заглушки из заднего торца головки блока.

20. Извлеките гидротолкатели клапанов из отверстий головки блока цилиндров.

21. Очистите камеры сгорания от нагара. Осмотрите головку блока. Если на ней есть трещины или следы прогара в камерах сгорания, замените головку. Удалите заусенцы и забоины на плоскости головки блока.

Проверка отклонения форм головки цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

22. Проверьте плоскостность поверхности, прилегающей к блоку цилиндров. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, а затем по диагоналям и измерьте щупом зазор между поверхностью головки и линейкой. Если зазор больше 0,1 мм, можно прошлифовать привалочную поверхность. Для этого обратитесь в специализированную мастерскую.

25. Для проверки герметичности головки блока заглушите отверстие в головке под гнездо термостата. Это можно сделать, например, установив глухую прокладку из плотного картона под гнездо и завернув гайки его крепления. Вверните на место датчик указателя температуры охлаждающей жидкости, если его выворачивали.

32. Для проверки герметичности клапанов вверните свечи и залейте керосин в камеры сгорания. Если в течение 3 мин керосин не просочится из камер сгорания в каналы, клапаны герметичны. В противном случае притрите (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)» или замените клапаны.

Снятие клапана с головки цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Для замены или притирки клапанов снимите с головки блока цилиндров следующие детали: 1 – клапан; 2 – пружина; 3 – тарелка; 4 – сухари.

33. Установите под снимаемый клапан подходящий упор.  34. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана.

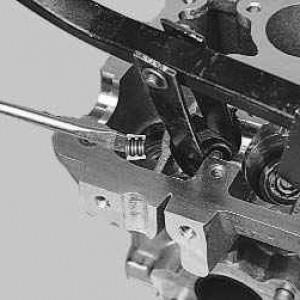

35. Выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление.

Полезный советЕсли усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

36. Снимите тарелку пружины.

37. Снимите пружину.

38. Подтолкните и выньте клапан из головки блока.

Снятие маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

39. Спрессуйте маслосъемный колпачок с направляющей втулки клапана приспособлением или пассатижами (см. «Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).

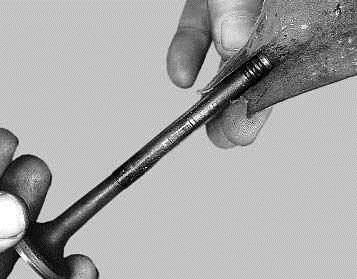

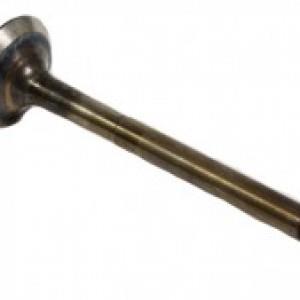

40. Очистите нагар с клапана подходящим инструментом (например, металлической щеткой). Затем внимательно осмотрите клапан.

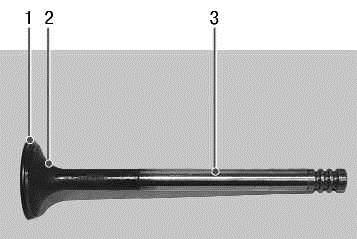

41. Замените клапаны со следующими дефектами: глубокие риски и царапины на рабочей фаске 1, трещины, деформация стержня 3, коробление тарелки 2, следы прогара. Неглубокие риски и царапины на рабочей фаске можно вывести притиркой клапанов (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).42. Если повреждения рабочей фаски клапанов невозможно вывести притиркой, можно прошлифовать фаску на специальном станке в специализированной мастерской.

43. Проверьте состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п. Седла клапанов можно заменить в специализированной мастерской. Незначительные повреждения (мелкие риски, царапины и пр.) можно вывести притиркой клапанов (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

44. Более значительные дефекты седел клапанов устраняют шлифованием. Седла рекомендуется шлифовать в специализированной мастерской.

Рис. 2. Места обработки фасок седел клапанов

45. Имея слесарный навык, эту работу можно выполнить вручную с помощью набора специальных фрез. Вначале обрабатывают фаску а (рис. 2) под углом 15°, затем фаску б под углом 20° и фаску в под углом 45°. После шлифования необходимо притереть клапаны (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

46. Проверьте состояние пружин клапанов. Искривленные, сломанные или имеющие трещины пружины замените.

Рис. 3. Параметры проверки пружины клапана на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

47. Для проверки упругости наружной пружины измерьте ее высоту в свободном состоянии, а затем под двумя различными нагрузками (рис. 3). Если пружина не соответствует требуемым параметрам, замените ее.48. Осмотрите гидротолкатели клапанов. Если на рабочей поверхности 1 есть задиры, царапины и прочие дефекты, замените гидротолкатели. Измерьте наружные диаметры толкателей, изношенные толкатели замените. На рабочих поверхностях 2 не должно быть задиров, забоин, царапин, следов ступенчатого или неравномерного износа, натира металла. Гидротолкатели на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) с такими дефектами надо заменить. На поверхностях 2 допускаются концентрические следы приработки с кулачками распределительного вала.

Рис. 3. Размеры клапанов и их направляющих втулок на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

49. Проверьте зазоры между направляющими втулками и клапанами. Зазор вычисляют как разность между диаметром отверстия во втулке и диаметром стержня клапана (рис. 3). Проверку зазора рекомендуется выполнять в специализированной мастерской, так как для измерения диаметра втулок нужен специальный инструмент (нутромер).

50. Если зазор не достиг предельно допустимого, можно попробовать устранить его заменой клапана. Если это не удается сделать или зазор превышает предельно допустимый, замените направляющую втулку. Для этого выпрессуйте со стороны камеры сгорания дефектную втулку специальной оправкой, предварительно замерив высоту выступания верхней части втулки над поверхностью головки блока.51. Охладите новую втулку (например, с помощью углекислотного огнетушителя), смажьте ее моторным маслом, вставьте в специальную оправку и запрессуйте со стороны распределительного вала так, чтобы высота выступания верхней части втулки соответствовала замеренному значению. Разверните отверстие во втулке с помощью развертки до 7,000–7,015 мм для впускных и выпускных клапанов.52. Если устанавливается старый клапан, снимите заусенцы с проточек под сухари. После этого необходимо притереть клапан к седлу (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

53. Установите клапаны в головку блока в соответствии с ранее сделанной маркировкой, предварительно смазав стержни моторным маслом.54. Установите маслосъемные колпачки (см. «Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).55. Установите распределительные валы и корпус подшипников распределительных валов (см. «Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).56. Установите на головку блока все снятые при ее разборке детали и узлы.

Важные моменты

Самое важное при замене гидрокомпенсаторов — не принимать поспешных решений, так как в ряде случаев вообще можно обойтись без замены. А если менять всё равно придётся, важно следовать инструкции и обязательно обратить внимание на важные нюансы процесса, изложенные выше.

Как работает система

Гидрокомпенсаторы являются неотъемлемым атрибутом для многих современных моделей автомобилей. Ранее регулировать ход клапанов нужно было вручную, что делалось на моторах все того же АвтоВАЗ на более ранних автомобилях.

Гидрокомпенсатор устроен достаточно просто. Он имеет вид цилиндра, внутри которого устанавливается плунжер. Рассмотрим принцип его действия пошагово.

Регулировка работы устройств осуществляется с помощью обыкновенного масла. Оно попадает в пространство, расположенное под плунжером, и чем больше его давление, тем большая нагрузка оказывается на сам плунжер.

Соответственно, зазор клапана регулируется автоматически, с учетом уровня масла.

Нюансы сборки

После замены 16 гидрокомпенсаторов, необходимо все привести в первоначальный вид. Самые ответственные операции по порядку:

Замена гидрокомпенсаторов, иногда приводит к тому, что двигатель не запускается из-за отсутствия компрессии. Как правило, «гидрики» устанавливаются маслонаполненными и может случиться так, что из-за несжимаемости компенсаторов некоторые клапана окажутся открытыми. Чтобы этого избежать, необходимо перед установкой поджать их струбциной.

Кто-то, ставит пустые компенсаторы, но это повлечет за собой скачкообразное увеличение ударной нагрузки на клапана в момент пуска. В любом случае, двигатель постучит при запуске. Это прекратится после заполнения плунжеров гидрокомпенсаторов маслом.

Последовательность действий на Лада Приора

Заменить гидрокомпенсаторы на ВАЗ-2112 не так уж и легко, но реально своими руками. Конечно, для этого придется потратить время и усилия. К выбору изделия, также стоит относиться достаточно серьезно, ведь именно от качества зависит ресурс использования.

Когда пора менять?

Эксплуатируя авто, следует постоянно следить за герметичным прилеганием головки блока цилиндров к самому блоку, чтобы не было протеканий рабочих жидкостей. Как все агрегаты автомобиля, ГБЦ требует регулярного техобслуживания. Больше требуют внимания детали, которые испытывают постоянную нагрузку. К ним относятся комплектующие механизма газораспределения: сальники клапанов, клапана, сальники распредвала, прокладка. От качественного обслуживания автомобиля зависит продолжительность службы его узлов и агрегатов.

Замену расходных материалов следует выполнять согласно рекомендаций, указанных в руководстве по обслуживанию Лада Приора. Менять сальники и прокладку следует по мере износа либо при их внешних повреждениях. Существует ряд операций, при которых необходим демонтаж головки блока цилиндров: доработка и шлифовка седел, замена клапанов, опрессовка седел и втулок клапанов и другие.

ГБЦ на Лада Приоре 16 цилиндров подлежит замене, если при ее визуальном осмотре обнаружены сколы, трещины, признаки коррозии. При ремонте могут выполняться следующие работы:

Стучали?

Стук после запуска и до прогрева может появляться из-за высокой вязкости масла и загрязнения маслопроводящих каналов в компенсаторе. Если стучит прогретый двигатель то дело может быть в масляном фильтре, насосе или самом масле (давно не менялось), а возможно, вышел из строя гидрокомпенсатор.

До разборки двигателя стоит провести акустическую диагностику. Для этого берется фонендоскоп или металлический стержень с резонатором. Если стучат все 16 клапанов, то можно предположить, что причина в системе смазки, а если отдельные, то велика вероятность неисправности «гидриков», а их можно заменить своими руками.

Процесс замены гидрокомпенсаторов на 16-ти клапаннике

Гидрокомпенсаторы производства АвтоВАЗ

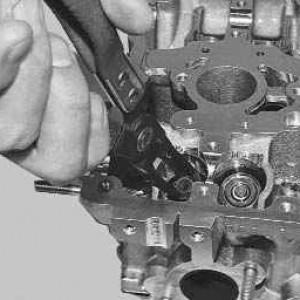

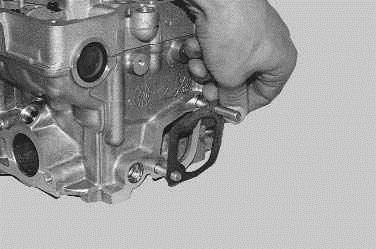

Итак, если диагностика показала, что гидрокомпенсаторы вышли из строя, то проводим их замену. Конечно, в первую очередь, необходимо купить новые. Теперь, рассмотрим, последовательный процесс замены:

Если замена выполнена, верно, то после сборки и первом запуске двигателя, ничего не должно стучать. Если стук остался, необходимо еще раз разобрать все и провести диагностику, а затем устранить проблему.

Выбор гидрокомпенсаторов

К выбору любой запасной части необходимо относиться достаточно серьезно. Не исключением становятся и гидрокомпенсаторы. Рассмотрим, возможные варианты установки их на ВАЗ-2112 серии:

Принцип работы гидрокомпенсатора и конструкция

Гидрокомпенсаторы автомобиля Лада Приора

Гидрокомпенсаторы находятся в двигателе, прямо между клапанами и кулачковым валом. Это металлические цилиндры и внутри каждого из них есть плунжер. Когда двигатель работает, кулачок вала давит на днище цилиндра и гидрокомпенсатор начинает перемещаться вниз. В это же самое время находящийся внутри него плунжер начинает давить на клапан, в результате чего клапан открывается. Благодаря такой конструкции у автовладельца нет необходимости измерять клапанные зазоры каждый раз во время планового техобслуживания двигателя, поскольку за размер зазора теперь отвечает масло, закачиваемое под высоким давлением в пространство под плунжерами. Чем больше туда подаётся масла, тем выше его давление и тем больше клапанный зазор.
