Топливные системы автомобилей ВАЗ семейств «Спутник» и «Самара», независимо от типа подачи горючей смеси в цилиндры, отличаются простотой и ремонтопригодностью. Любая их неисправность может быть устранена без привлечения специалистов. Даже если возникли проблемы с работоспособностью бензонасоса, требующие ремонта или замены элемента, их можно решить самостоятельно.
При неисправности бензонасоса на ВАЗ 2109 полностью или частично прекращается подача топлива к карбюратору. Следовательно, запустить мотор на холодную или горячую не представляется возможным. Он сначала запустится, но потом сразу заглохнет. Плюс не редко наблюдается нестабильность на холостых.
Прежде чем менять топливную помпу, сперва рекомендуется проверить состояние устройства. Не редко поломка устраняется небольшим ремонтом.
Начнём с того, что есть у меня старенький ВАЗ 21099 1993 года выпуска. Естественно, карбюраторный. И именно на это авто я решил поставить электрический топливный насос низкого давления — как оказалось, это очень нужная и полезная вещь. В статье я поделюсь с вами, как проводилась установка электробензонасоса, а также зачем я вообще пошёл на этот шаг.
Поставить электробензонасос ВАЗ карбюратор я решил, изрядно намучившись со штатным механическим бензонасосом. Заменено за весь срок службы автомобиля их было бесчисленное множество: то шток сломается, то просто износится, то насос давления нужного не набирает. Естественно, всё это не лучшим образом отражается на стабильности и мощности работы двигателя.
Решив установить электрический топливный насос, я руководствовался следующими факторами:
Перебрав множество различных вариантов, я решил остановиться на электробензонасосе низкого давления от производителя OSIAS модели HEP02A. Заказав его на Aliexpress.
Проверка общего состояния бензонасоса
Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:
Проверка впускного клапана
Чтобы проверить герметичность впускного клапана, необходимо:
В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.
Засорился или повредился фильтр
Чтобы исправить ситуацию, вам нужно:
Поломка диафрагмы насоса
На неисправность диафрагмы топливного насоса указывают следы потеков горючего на корпусе помпы и наличие запаха топлива в моторном масле вашего силового агрегата на ВАЗ 2109. Только учтите, эти признаки проявляются не всегда, хотя при этом диафрагма может быть сломана.
Вам необходимо сделать следующее ради вашего топливного насоса:
Обязательно параллельно проверьте состояние пружинки, расположенной под диафрагмой. Для этого нужно снять верхнюю часть корпуса помпы, извлечь шток диафрагмы и посмотреть на текущее состояние пружины. Если она сломана, деформирована или не обладает упругостью, замените элемент.

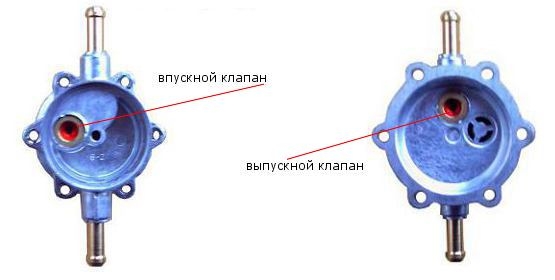

Неисправности впускного и выпускного клапана
Если оба клапана вызывают сомнения относительно своей работоспособности, придется предпринять определенные меры.
В случае с насосом Пекар два клапана располагаются в крышке, потому чтобы оценить их состояние, просто снимите крышку с корпуса топливной помпы.
Повреждение толкателя
Не редко отказ в работе бензонасоса связан с повреждением толкателя. На этот случай у нас приготовлена отдельная инструкция.
ЧТО ПОНАДОБИТСЯ ДЛЯ УСТАНОВКИ ТОПЛИВНОГО НАСОСА
Чтобы установить электрический бензонасос, понадобится не так уж и много дополнительных материалов. Все их можно без труда можно купить в ближайшем магазине автозапчастей для отечественных автомобилей.
Для установки электробензонасоса мне дополнительно пришлось приобрести:
Из инструментов нам понадобится нож для обрезки шлангов, дрель со сверлом по металлу, комплект ключей и бокорезы (можно плоскогубцы).
Когда весь необходимый интернет и материалы будут собраны, можно переходить непосредственно к процессу монтажа.
Проверка работоспособности бензонасоса на инжекторных ВАЗ 2108/2109
Если в «Спутниках» и «Самарах» с карбюраторными двигателями неисправности бензонасоса связаны только с его конструкцией, то у инжекторных машин они могут быть вызваны ещё и проблемами с электропитанием устройства.
Отремонтировать карбюратор на ВАЗ 2109 поможет данный материал: http://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2109.html
Диагностика электрической цепи бензонасоса
Для того чтобы проверить, подаётся ли на бензонасос напряжение, включите зажигание, не заводя двигателя, и прислушайтесь. При повороте ключа вы должны услышать сначала щелчок реле, а потом характерный «визг», который издаёт работающий электромоторчик топливной помпы. Если эти звуки отсутствуют, поиск проблемы нужно начинать с устройств защиты цепи насоса.
Реле и предохранитель топливной помпы находятся в дополнительном монтажном блоке, который расположен под бардачком. Реле насоса (R2) установлено посредине, а его предохранитель (F2) – слева от него.
Реле и предохранитель бензонасоса находятся в дополнительном монтажном блоке под «бардачком»
Проверяем их в таком порядке:
Проверка давления топлива в системе
Если диагностика показала, что насос работает, но при этом наблюдаются вышеперечисленные признаки его неисправности, нужно проверить давление топлива в системе. Для этого будут нужны:
Проверку давления производим в следующем порядке:
ХАРАКТЕРИСТИКИ ТОПЛИВНОГО НАСОСА
Электрический бензонасос HEP02A идеально отвечает всем моим требованиям. Его основные характеристики следующие:
Итак, с насосом я определился. Кстати, пришла посылка довольно быстро, и даже коробка была не помята.
Замена механического бензонасоса ВАЗ 2108/2109
Замена механического насоса в сборе займёт не более получаса. Для её осуществления потребуются:
Какие бензонасосы устанавливались на автомобили ВАЗ 2108/2109
Большинство автомобилей ВАЗ 2108/2109 оснащались бензиновыми двигателями с карбюраторным впрыском горючей смеси в камеры сгорания. Инжекторными системами подачи топлива оборудовались только их последние модификации.
Серийные двигатели автомобилей ВАЗ 2108/2109
Абсолютно все карбюраторные «восьмёрки» и «девятки» оснащались механическими топливными насосами ДААЗ производства Димитровградского автоагрегатного завода. Они выпускались и выпускаются сейчас под каталожным номером 2108–1106010.
Механический топливный насос ДААЗ 2108–1106010
Инжекторные двигатели ВАЗ 2108/2109 были оснащены электрическими погружными бензонасосами, производимыми российскими предприятиями «Пекар», «Утёс», СААЗ, а также насосами совместного и зарубежного производства. На последние модификации устанавливались топливные помпы фирмы «Бош». Каталожный номер погружного электрического бензонасоса ВАЗ 2108/2109 – 2112–1139009.
Электрический насос «Бош» 2112–1139009
Замена топливного насоса на инжекторных ВАЗ 2108/2109
Убедившись в работоспособности топливной магистрали, можно приступать к замене бензонасоса. Для этого потребуются следующие инструменты:
О ремонте и замене бензонасоса на автомобиле ВАЗ 2106 можно прочитать здесь: http://vazweb.ru/desyatka/pitanie/remont-benzonasosa-vaz-2106.html
Порядок выполнения работ следующий:
Чтобы неисправность топливного насоса не застала вас врасплох, проводите его диагностику хотя бы один раз в полгода. А чтобы он служил как можно дольше, заливайте в бак только качественное топливо.
Особенности конструкции и расположения топливных насосов ВАЗ 2108/2109

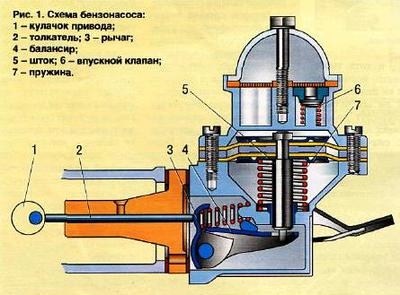

Бензонасос ДААЗ имеет простую механическую конструкцию. В неё входят:
Механический бензонасос ВАЗ 2108/2108 располагается в моторном отсеке машины и установлен на корпусе привода вспомогательных агрегатов (перед распределителем зажигания). Он приводится в действие от распредвала через кулачковый механизм и шток (толкатель). Распределительный вал вращает эксцентрик, который передаёт усилие через толкатель на балансир в нижней части корпуса помпы. Последний приподнимает и опускает стержень с диафрагмами. Таким образом на входе насоса образуется разрежение, а на выходе — давление. За его поддержание отвечают клапаны, расположенные в корпусе устройства.
Механический бензонасос ВАЗ 2108/2109 расположен на корпусе привода вспомогательных агрегатов
На инжекторных ВАЗ 2108/2109 бензонасос является не отдельным устройством, а элементом топливного модуля. В его состав также входят:
Модуль располагается в баке автомобиля. Его крышка (основа) находится в верхней части ёмкости. Вы найдёте её, сняв заднее сиденье и отогнув ковролин.
Электрический бензонасос в инжекторных ВАЗ 2108/2109 расположен в баке автомобиля
Конструктивно, бензонасос инжекторных ВАЗ 2108/2109 — это электродвигатель с крыльчаткой на валу, которая, вращаясь, перекачивает бензин, создавая разрежение на входном штуцере и давление на выходном. Питание помпы осуществляется от бортовой сети машины, защищённой отдельными реле и предохранителем.
Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.
Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.
Признаки неисправности бензонасоса
Признаками неисправности бензонасоса являются:
Важно: подобные симптомы могут быть присущи и другим неисправностям топливной системы, а также системы зажигания. Прежде чем приступить к ремонту или замене бензонасоса, его следует продиагностировать.
Ремонт механического бензонасоса
Работоспособность механического бензонасоса может быть восстановлена, если заменить его неисправные элементы. Купить их можно в любом автомобильном магазине. Но лучше покупать не отдельные запчасти, а ремонтный комплект. В его состав входят все элементы, которые могут выйти из строя:
Замена клапанов
Чтобы заменить клапаны насоса потребуются ударная шлицевая отвёртка и небольшой молоток. Клапаны удерживаются в своих посадочных местах за счёт кернения в трёх точках. Эти участки необходимо аккуратно сбить отвёрткой. После этого клапаны можно извлекать. Установив новые детали, закрепляем их кернением. Для этого жало отвёртки ставим на кромку корпуса по окружности гнезда и наносим по ней несильный удар молотком. Закрепляем каждый клапан в трёх местах.
Как поменять диафрагмы
Для замены диафрагм нужно открутить гайку на 10 в верхней части стержня. Далее снимаем повреждённые элементы, а на их место устанавливаем детали из ремкомплекта.
В комплект входят три диафрагмы: две рабочие и одна предохранительная. Последняя служит для предотвращения несанкционированного попадания топлива в карбюратор при повреждении первых двух. Она устанавливается в самом низу стержня сразу после нижней «тарелки». Сверху неё на стержень ставим дистанционные прокладки: сначала маленькую, потом большую. На них укладываем рабочие мембраны и верхнюю «тарелку». Закрепляем полученную конструкцию гайкой.
Механический бензонасос имеет 3 диафрагмы
Замена толкателя, тепловой проставки и прокладок
Тепловую проставку менять необязательно, если только она не повреждена. Осмотрите её привалочные плоскости, особенно наружную, к которой крепится нижняя часть корпуса насоса. Она должна быть идеально ровная. В ином случае может возникать течь масла в месте соединения деталей во время работы двигателя.
Замена толкателя осуществляется путём извлечения старого и установкой на его место нового штока. Разницы в том, каким концом куда он будет установлен, нет.
Теперь о прокладках. Их в ремонтном комплекте всего три, и они имеют разную толщину:
Первая предназначена для установки между тепловой проставкой и корпусом привода вспомогательных агрегатов, а прокладки «В» и «С» служат для регулировки выступания толкателя над её привалочной поверхностью.
Регулировка производится следующим образом:
По окончании регулировки бензонасос устанавливается на место и закрепляется при помощи гаек.
УСТАНОВКА ЭЛЕКТРИЧЕСКОГО ТОПЛИВНОГО НАСОСА HEP02A
Весь процесс монтажа занимает всего 2-3 часа. Но многое зависит от вашего опыта и наличия под рукой всех необходимых инструментов.
Первоначально необходимо установить топливный фильтр тонкой очистки — предварительная фильтрация бензина позволит уберечь новый насос от повреждений, вызванных попаданием в него частиц грязи. Я установил топливный фильтр непосредственно под баком, в месте выхода топливных патрубков. Прикрепил я его на шланги, тщательно затянув их хомутами.
Следующим этапом идет монтаж непосредственно электробензонасоса. Его я решил прикрепить к левому крылу автомобиля в подкапотном пространстве — там к нему открывается свободный доступ.
Теперь настала пора разобраться с его подключением к бортовой электросети авто. Я подключил электрический топливный насос низкого давления непосредственно к зажиганию через реле и предохранитель. То есть, при повороте ключа в замке сразу начинает качать насос, а уже затем можно запускать двигатель. Это наиболее удобный и простой вариант. Схему подключения в бортовой сети я нашел в интернете.
На завершающем этапе я отключил механический бензонасос. Сделал я это следующим разом:
Таким образом, при выходе электрического топливного насоса из строя перевести систему на механический бензонасос можно за несколько минут: достаточно разрезать шланг и подключить его к насосу, затем установить на место шток. Но я искренне надеюсь, что мне это не понадобится.
Итак, осталось только проверить работоспособность системы:
Важно! Для снижения шума и вибрации от насоса между ним и крылом стоит проложить слой шумоизоляции типа Вибропласта.
На этом процесс установки можно считать законченным. Как показала практика, на скорости до 140 км/ч насос работает превосходно и в необходимом количестве питает мотор бензином — больше я просто не разгонялся. Уверен, что его мощности хватит на весь диапазон оборотов мотора.
Как проверить механический топливный насос ВАЗ 2108/2109
Проверка механического бензонасоса заключается в определении его производительности, т. е. измерении количества топлива, перекачанного за единицу времени. А она, согласно характеристикам устройства, должна составлять не менее одного литра за минуту. Чтобы её определить, потребуется помощник, а также следующие инструменты и средства:
Дальнейшая диагностика должна быть направлена на выявление неисправного элемента насоса. Для её проведения необходимы:
Разборка и замена бензонасоса
Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.
Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.
ПЛЮСЫ И МИНУСЫ УСТАНОВКИ ЭЛЕКТРИЧЕСКОГО ТОПЛИВНОГО НАСОСА
К явным достоинствам использования такой системы топливоподачи можно отнести:
Но у этой системы есть и ряд недостатков
На практике же минусы использования насоса даже нельзя назвать полноценными недостатками — это просто особенности конструкции и эксплуатации топливной системы на электробензонасосе в целом.
