Заменить вентилятор печки на ВАЗ-2114 достаточно легко и просто. Как показывает практика, большинство автомобилистов именно так и делают, экономя свое время и деньги. Но, если процесс показался совсем уж трудный, то рекомендуется обратиться в сервис, где сделают все быстро и качественно.

Причины не работающего вентилятора отопителя ВАЗ-2114 довольно просты и их устранением может заняться даже начинающий автомобилист. Конечно, в 50% случаев, все неисправности завязаны на предохранителе, замена которого нормализует работу. Но, если причины достаточно сложны и автолюбитель не способен самостоятельно справиться с ними, необходимо обратиться в автосервис, где все отремонтируют дешево и качественно.

Многие автомобилисты сталкивались с тем, что вентилятор печки на ВАЗ-2114 выходил из строя. Но, не все они знают, что его достаточно легко заменить своими руками, и не обязательно платить не малую сумму автосервису. В среднем весь процесс займет до получаса и поможет сэкономить значительные деньги.

Когда печка в машине ломается, ничего хорошего в этом нет. Если поломка случилась в тёплое время года, её вряд ли можно считать критической. Но если это произошло в лютый мороз — дела автовладельца плохи, поскольку зимой с неисправным отопителем он далеко не уедет. Чаще всего печка на ВАЗ 2114 перестаёт греть из-за поломки электромотора. Замена моторчика печки под силу практически всем автолюбителям, главное, узнать, как это сделать быстро и правильно.

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 переставал работать вентилятор печки. Причин возникновения этого эффекта достаточно много, и могут они возникать в любое время. Итак, в этой статье, рассмотрим, причины, по которым может не работать вентилятор отопителя, а также методы устранения.

На видео ниже рассмотрен процесс поиска неисправности и ремонт в ситуации когда не работает вентилятор печки:

Моторчик печки ваз 2114 замена

Тёплый салон — залог хорошего и комфортного передвижения на автомобиле. Неработающая печка может не только доставить дискомфорт, но и стать аргументом против дальнейшего передвижения на автомобиле вообще. Одно дело, когда вы пришли в гараж, заметили неработающий отопитель и отказались на время поломки от дальнейших перемещений на автомобиле, но вот если эта поломка застигла вас в дороге, до ближайшего сервиса далеко, а ехать на машине с неработающим отопителем салона не представляется возможным, т. к. лобовое стекло покрывается инеем и дальнейшее перемещение становится аварийно опасным. Тогда остаётся либо перевозка автомобиля при помощи эвакуатора, либо попытаться починить своими руками.

Моторчик печки ваз 2114 замена

Внешний вид моторчика вентилятора печки ВАЗ 2114

Вот и наступили морозы! Да такие, что иногда думаю о предпусковом подогреве ОЖ, но оказалось беда подкралась с заднего крыльца: сломался вентилятор (электродвигатель) печки (отопителя). Ломался вентилятор отопителя странно: то включался, то нет, то жжужал, то писчал и крехтел. В общем Я плюнул и решил менять. Почитал много чего и понял, что не надо разбирать панель, сливать ОЖ и разоряться на ремонте с запчастями.

Купил вентилятор отопителя в кожухе Luzar (Лузар) за 850руб. Открыл руководство по ремонту и тут понеслось. Менял на улице в мороз. Времени ушло около 2 часов. Маты были! Психи и нервы тоже! Результатом доволен. Ниже прикладываю сканы руководства + схему электрики вентилятора отопителя ВАЗ 2114.

Моторчик печки ваз 2114 замена

Электровентилятор отопителя с кожухом 2108, 2114 Лузар (LUZAR)

Моторчик печки ваз 2114 замена

Замена (ремонт) вентилятора (электровентилятора) печки (отопителя) 2114 + схема

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

Сколько стоит моторчик ваз 2114 на печку

Причины неисправности

Отметим, что причиной того, что вентилятор не включается, являются проблемы с цепью питания. Окисления контактов проводки, перегорание предохранителя, неисправность резистора – все это приводит к прекращению функционирования электродвигателя. Поэтому если он не включается, в первую очередь следует проверить компоненты цепи питания.
Распространенные проблемы с электродвигателем вентилятора — возникновение посторонних звуков при работе – визгов, дребезжания, перебои в работе – самопроизвольная остановка, сложный запуск и т. д.

Причина появления сторонних звуков:

Устранение неисправностей электромотора печки – процесс проблематичный и не всегда целесообразный, проще приобрести новый вентилятор и провести замену.

Ремонт моторчика печки ваз 2114

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

Моторчик печки ваз 2114 замена

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Для получения доступа к вентилятору с целью его демонтажа придётся предварительно поработать в салоне. В частности, скинуть проводку, которая соединяет вентилятор с электрической системой автомобиля.

Основные неисправности системы отопления

Если печка перестала подавать в салон теплый воздух либо если этот воздух подается с большими затруднениями, то виноватым в этом далеко не всегда бывает вентилятор.

Так, можно выделить следующие основные виды неисправностей электрической составляющей отопителя:

Первое, с чего надо начать поиск неполадки — это с предохранителя, обозначенного в общем блоке как F7 и рассчитанного на ампераж в 30 А. Его следует аккуратно извлечь из блока, прозвонить и, при необходимости, заменить на новый, рассчитанный на такую же силу тока.

Моторчик печки ваз 2114 замена

Блок предохранителей ваз 2114

Поскольку предохранителем F7 защищен не только моторчик печки ваз 2114, но и такие устройства, как обогреватели зеркал, подсветка бардачка и прикуриватель, то и о выходе из строя плавкого элемента можно судить по их работоспособности.

Второе, что следует проверить (в том случае, если предохранитель оказался исправным) — это его контакты в месте крепления в общий блок. Если на них заметны окислы или сильные загрязнения, то их следует удалить тряпочкой, смоченной ВД-шкой или керосином либо просто очень мелкозернистой шкуркой. Очень часто такой элементарный ремонт позволяет вернуть вентилятор к нормальной работе.

Моторчик печки ваз 2114 замена

Плохой контакт монтажного блока ваз 2114

Третьим шагом проверки должен стать переключатель, для удобного доступа к контактам которого следует демонтировать центральную консоль. После этого следует взять устройство, представляющее собой 12-вольтовую автомобильную лампочку с припаянными к ее выходам проводами, и поочередно подключать ее «плюсовой» провод к контактам 1, 2, 3 переключателя.

«Минусовой» провод, при этом, должен быть подключен на «массу» кузова, а зажигание должно быть включено. Если во всех режимах лампочка загорается с различной яркостью, значит переключатель исправен, если нет — значит он требует замены.

Новая Лада:  Не крутит стартер на гранте причины

Иногда виноватым в некорректной работе печки бывает вышедший из строя дополнительный резистор переключателя, на что может указывать включение вентилятора лишь на 3 режиме.

Проверив все указанные компоненты (а также прозвонив все провода, их соединяющие), следует проверить и сам мотор печки ваз 2114. Очень часто в его неработоспособности бывают виноваты все те же окислившиеся контакты, которые следует очистить таким же способом, что и контакты в монтажном блоке либо отпаянные провода, которые следует припаять.

Для того, чтобы проверить вентилятор наверняка, его следует подключить напрямую к источнику напряжения 12 вольт — если его крыльчатка при этом останется неподвижной, значит устройство вышло из строя и требует замены.

Если печка перестала подавать в салон теплый воздух либо если этот воздух подается с большими затруднениями, то виноватым в этом далеко не всегда бывает вентилятор.

Какой моторчик выбрать

Выбирая устройство на замену, рекомендуется приобретать моторчики для вентилятора отечественного производства, являющиеся оригиналами, производимыми на АвтоВАЗе. Их номер обозначен в каталоге, как 2108-8101078. Они являются достаточно универсальными, и устанавливаются на модели ВАЗ с 8 по 9 и с 13 по 15, благодаря чему их несложно найти в продаже в любом автомагазине.

Среди доступных, но при этом зарекомендовавших себя с хорошей стороны, аналогов, следует отметить такие, как: Fenox HM 81002 белорусского производства и Master-sport 2108-8101078-PCS-MS, производства Германии. Оба этих моторчика имеют примерно одинаковую стоимость (в районе 1.500 рублей) и одинаково высокое качество.

Моторчик печки Fenox

Если же есть желание (или необходимость, например — из-за поврежденного воздуховода) приобрести и установить весь вентилятор в сборе, то предпочтение следует отдать моделям Pekar 2108-8101091 и Luzar 2108-8101091. Они сочетают в себе высокое качество изготовления и бюджетную стоимость.

Моторчик печки Pekar

Таким образом, заменить моторчик или даже весь вентилятор своими руками — не сложно. Самое главное — не торопиться, и сначала проверить все возможные причины неисправности, и только после этого приступать к замене.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

Схема подключения, резисторы и реле вентилятора

Моторчик печки ваз 2114 замена

Меняется вентилятор в принципе не сложно, но вспомнить службу в армии и лексикон дежурного по части придется. Технические характеристики вентилятора и схему его подключения мы разместили на страничке, если это как-то поможет в демонтаже. На всякий случай, если кто не сможет найти оригинальный вентилятор, то двигатель должен развивать не менее 4200 об/мин при потреблении тока не более 14 ампер.

Моторчик печки ваз 2114 замена

Свист и вой может быть разным на разных режимах работы двигателя. Это потому что схема подключения предполагает наличие резистора с сопротивлением 0,23 и 0,65 Ом. Один ограничивает ток для малой частоты вращения, а для получения второй скорости служит другой. Но это теория.

Моторчик печки ваз 2114 замена

Утилизация старого электромотора отопителя чаще всего происходит по причине износа коллектора (после 100 000 км пробега) или замыкания обмотки якоря, о чем скажет «молчащий» или с трудом вращающийся вал, а также перегорающий предохранитель F7.

Конструкция отопителя «четырнадцатой»

Печка ВАЗ-2114 состоит из следующих элементов:

Как видите, список небольшой. К тому же в случае любой неисправности замена печки ВАЗ-2114 в сборе не потребуется, так как каждый из ее элементов может быть заменен в отдельности.

Износ щеток и разрушение коллектора

Щетки подводят электрический ток к якорю электродвигателя. Они выполнены из графита и, естественно, подвержены износу. Если электродвигатель работает в обычном режиме, их может хватить на 50-70 тыс. км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Моторчик печки ваз 2114 замена

Разрушение коллектора чаще всего является следствием износа или перекашивания щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если подобная проблема обнаружилась, то для ВАЗ-2114 замена вентилятора печки станет неизбежной.

Важные моменты

Чтобы ремонт печки пошёл максимально быстро, а его результаты не разочаровали автовладельца, следует придерживаться приведённых ниже правил:

Как показывает практика, замена мотора не представляет особой сложности даже для начинающего автолюбителя, если он хотя бы раз в жизни держал в руках гаечный ключ и отвёртку. Вся процедура занимает минут 40–50 максимум. Главное — не переусердствовать с затягиванием крепежа, и всё будет в порядке.

Проблемы вентилятора печки с электрической части.

В этом разделе рассмотрим цепь до вентилятора печки ВАЗ по составляющим.

Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Обрыв или замыкание обмоток

С обмотками дело обстоит еще сложней. Если неисправность коллектора можно выявить визуально, то здесь придется замерять сопротивление на разных участках, да и то не факт, что после обнаружения проблемы ее удастся устранить путем перемотки. Лучший вариант в этом случае для ВАЗ-2114 – замена вентилятора печки. К тому же новое устройство обойдется не так и дорого. Электродвигатель с крыльчаткой стоит порядка 1100 рублей, с кожухом – 1300 рублей.

Разборка вентилятора

В случае, когда есть моторчик с крыльчаткой, разбираем корпус вентилятора. Для этого снимаем с выходного раструба поролоновый уплотнитель, затем снимаем фиксаторы корпуса, после чего он разделиться на две половины.

Моторчик печки ваз 2114 замена

Извлекаем эл. моторчик, для чего отстегиваем пружинные фиксаторы крышки моторчика, снимаем эту крышку и извлекаем эл. двигатель вместе с крыльчаткой из половины корпуса.
Электродвигатель меняется только в сборе с крыльчаткой, и рассоединять их не рекомендуется, чтобы не нарушить центровку.
При сборке обязательно наклейте поролоновый уплотнитель по периметру выходного раструба, иначе из-за щелей воздушный поток будет рассеиваться, что снизит эффективность работы печки.
Если электромоторчик печки при работе издавал сильный визг, можно не менять электродвигатель, просто разобрать вентилятор и заложить консистентную смазку во втулки. Но эти меры помогут устранить визг на непродолжительный срок и в конечном итоге моторчик печки придется заменить.

Новая Лада:  Диагностика и электрика ГрантаКалинаПриора

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

Внешний вид и расположение моторчика печки

Устройство находится в середине так называемой торпеды и представляет собой небольшой электродвигатель постоянного тока, к которому крепится вентилятор, защищённый пластиковым кожухом. Этот мотор имеет три режима работы и предназначен для подачи тёплого воздуха в три зоны: на лобовое стекло, на ноги пассажиров или прямо в салон.

Моторчик печки ваз 2114 замена

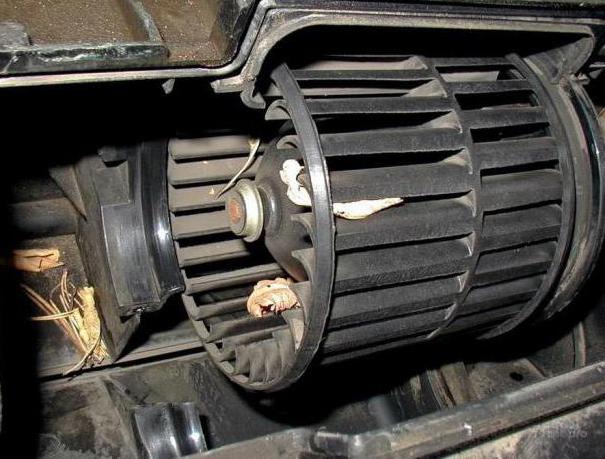

Защитный кожух с мотора снят, виден вентилятор

Износ подшипников

Признаком износа подшипников электродвигателя вентилятора является характерный гул. На начальном этапе неисправности это явление обычно никак не влияет на работу устройства, но со временем оно обязательно выльется в более серьезную проблему. Поэтому, заметив, что гудит вентилятор печки ВАЗ-2114, поспешите смазать подшипники.

Когда электромотор отопителя необходимо заменить

Есть несколько признаков, которые подскажут автовладельцу, что с двигателем отопителя что-то не так. Вот самые распространённые из них:

Процесс замены вентилятора на ВАЗ-2114

Моторчик печки ваз 2114 замена

Как уже говорилось, процесс замены вентилятора печки займет достаточно мало времени и под силу даже начинающему автомобилисту.

Сам узел расположен в подкапотном пространстве, за моторным щитом. От попадания пыли и грязи, его защищает пластиковый кожух, который неплохо выполняет свои функции, но не всегда.

Прежде чем приступить непосредственно к процессу замены необходимо собрать инструментарий. Итак, рассмотрим, что же понадобиться: обязательно набор ключей (куда же без него), отвёртка с крестообразным наконечником и новый вентилятор, как деталь.

Точный алгоритм снятия

Теперь, когда автомобилист во всеоружии, можно рассмотреть пошаговую инструкцию замены вентилятора печки:

Выбор вентилятора

Теперь, когда процесс понятен и рассмотрен, необходимо рассмотреть, какой же вентилятор печки подходит на ВАЗ-2114. Для этого сначала обратимся к каталогу запасных частей. Кроме оригинальной запасной части был найден ряд аналогов, которые рекомендованы к установке.

Оригинальная запчасть (артикул)

2108-8101078 – оригинальный каталожный номер моторчика печки для семейства автомобилей Лада 2108-21099, а также 2113-2115. Изготавливается он на заводе АвтоВАЗ и средняя стоимость составляет 2000 рублей.

Аналоги

Кроме оригинального вентилятора печки, на рынке можно найти несколько аналогов, которые рекомендованы к установке.

Итак, рассмотрим, все возможные варианты:

К сожалению других аналогов обнаружено не было, но некоторые автомобилисты путем переделки модернизируют данный узел.

Весь узел в сборе

Или покупают всю запчасть в сборе, вот артикулы:

Как заменить моторчик печки

Благодаря тому, что вентилятор фиксируется на корпусе отопителя и доступ к нему есть из подкапотного пространства, замена моторчика печки ВАЗ-2114 – процесс несложный и не требует разборки системы обогрева салона и слива охлаждающей жидкости. Поэтому заменить вентилятор можно и самостоятельно, без обращения за помощью в СТО.

Моторчик печки ваз 2114 замена

Для выполнения замены моторчика из инструментов потребуются отвертки и ключ 8-10. Алгоритм работ по демонтажу вентилятора печки на ВАЗ-2114 такой: 1. Отключаем питание бортовой сети путем снятия «плюсовой» клеммы с АКБ. 2. В салоне с водительской стороны за педальным блоком находим провода питания вентилятора – черный («масса», прижатая гайкой к одному из болтов) и синий («плюс»).

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

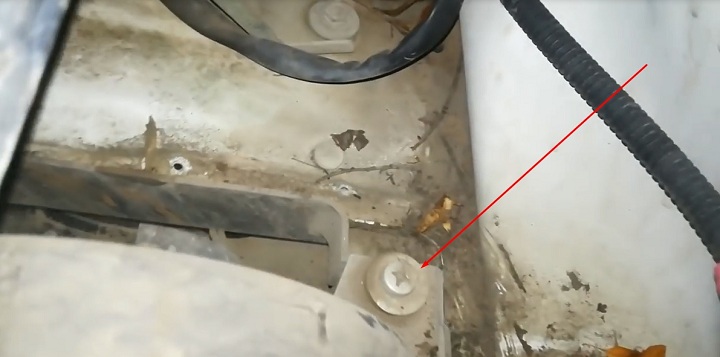

3. Откручиваем гайку крепления «массы», находим разъем синего провода и разъединяем его. 4. Открываем капот. 5. Снимаем кожух вентилятора с установленным в нем фильтром. Для этого отворачиваем 4 винта крепления.

Моторчик печки ваз 2114 замена

6. Откручиваем крепежные винты решетки воздухопритока, установленной возле стекла. Снимаем решетку. 7. Откручиваем 2 болта крепления корпуса вентилятора.

Моторчик печки ваз 2114 замена

8. Движением «на себя» снимаем корпус с опоры. 9. Поворачиваем корпус на 90 град. и извлекаем его с ниши.

Моторчик печки ваз 2114 замена

Дальше действия зависят от того, что именно приобретено на замену – узел в сборе с корпусом или только электродвигатель с крыльчаткой. Если в наличии полностью собранная конструкция – устанавливаем новый элемент по технологии, обратной вышеописанной.

Инструменты для работы

Моторчик печки ваз 2114 замена

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

Моторчик печки ваз 2114 замена

Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Советуем выбирать качественный моторчик для замены, чтобы потом не возникало проблем с его работоспособностью.

Цена зависит от того, покупаете ли вы мотор в сборе с корпусом или отдельно.

Сам моторчик обойдется вам примерно в 500 рублей, а за устройство в сборе придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.

Моторчик печки ваз 2114 замена

Проверка

Чтобы убедиться в том, что причиной неисправности системы отопления выступает именно моторчик, следует провести простую, но показательную процедуру:

Причины поломки

Моторчик может не работать по нескольким причинам. Каждая из них требует отдельного рассмотрения. Потому предлагаем вам ознакомиться с возможными причинами отказа в работе вентилятора в нашей таблице.

В зависимости от возникших неприятностей, вам может потребоваться замена вентилятора. Поменять моторчик не сложно, хотя для этого следует обладать определенной сноровкой или хотя бы минимальным опытом в работе с электрооборудованием вашего автомобиля.

Первоочередное действие при замене моторчика печки — это отключение аккумулятора.

Моторчик печки ваз 2114 замена

Замена моторчика вентилятора

Для того, чтобы выполнить операцию по замене вентилятора печки, потребуется подготовить следующие инструменты:

Сама замена вентилятора печки ваз 2114 при этом должна выполняться в следующем порядке:

Моторчик печки ваз 2114 замена

Отсоединяем провода питания

Моторчик печки ваз 2114 замена

Демонтируем защитный кожух

Моторчик печки ваз 2114 замена

Выкручиваем винты крепления вентилятора

Моторчик печки ваз 2114 замена

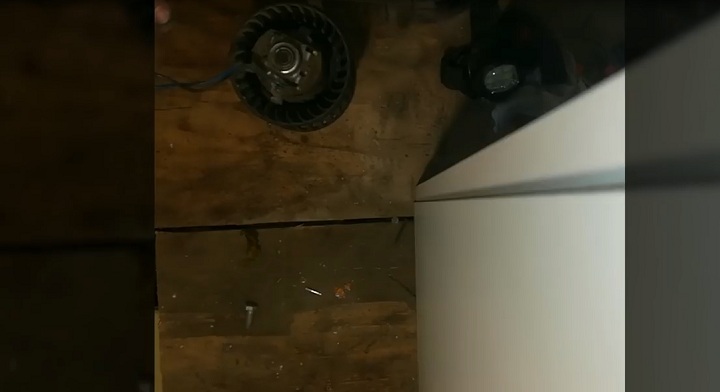

Демонтируем моторчик печки ваз 2114

Обратная сборка выполняется точно в таком же порядке, но в обратной последовательности.

Ремонт вентилятора печки ВАЗ 2113—2115

Почему перестаёт работать моторчик отопителя. На то есть свои причины, и их несколько. Однако чаще всего поводом для неисправности становится засорение. Пыль проникает повсюду, в том числе и внутрь механизма.

Моторчик печки ваз 2114 замена

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

С наступлением холодного времени корректная и бесперебойная работа отопителя приобретает большую актуальность. Но по закону подлости именно в это время и наблюдаются частые проблемы, имеющие свои причины:

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

Новая Лада:  Порядок затяжки болтов распредвала ваз 2114 8 клапанов

После этого надо перевести работы в подкапотное пространство:

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

Неисправный элемент не будет вращаться вообще или делать это промежутками, слабо и шумно. Перед работой надо не забыть также тщательно вычистить весь мусор из ниши, куда будет ставиться новый моторчик. Процедура замены у опытного автомобилиста не занимает больше 40 минут. Достаточно иметь при себе отвёртку, гаечные ключи и новый вентилятор. Мероприятие выполняется обратно процессу снятия. Клеммы проводки надо фиксировать хорошенько, чтобы они не ослабли во время передвижения машины.

Рекомендуется подбирать на замену полностью новый и качественный моторчик (оригинального производства), чтобы уберечь себя от лишних затрат. Хороший вентилятор прослужит в течение длительного времени.

Где находится реле печки ВАЗ 2113—2115

Не все автомобилисты, решившие проводить ремонт и замену самостоятельно, могут быстро отыскать неисправность печки. Реле отвечает за достаточный обогрев салона, поэтому неисправность моторчика может быть связана именно с ним.

Часто этот элемент просто изнашивается. Это не ремонтируемая деталь, она требует только замены. Поэтому важно знать, где расположено реле, чтобы своевременно заменить своими руками. Элемент находится на центральной консоли под панелью приборов, часто в монтажном блоке, рядом с предохранителем.

Моторчик печки ваз 2114 замена

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Моторчик печки является важным и обязательным элементом системы отопления автомобиля. Периодический уход и своевременная замена неисправной детали помогут всегда держать салон машины в теплоте.

Моторчик печки ваз 2114 замена

Вышедший из строя предохранитель печки – одна из самых распространенных, и при этом простых в ремонте неисправностей.

На четырнадцатой установлен предохранитель отопителя типа F7, обладающей силой тока в 30 А. Стоит отметить, что вышедший из строя предохранитель отопителя также станет причиной отказа работы прикуривателя, подсветки бардачка, электронасоса подачи воды для очищения фар, и обогрева заднего стекла, поскольку все эти системы работают от одного предохранителя.

Нередко случаются ситуации, когда установленные предохранители перегорают один за другим – причиной этому может являться короткое замыкание, для выявления источника которого вам придется перебрать всю предохранительную цепь

Также довольно частая проблема, причиной которой является окисление проводов в процессе эксплуатации. Решается она довольно просто, необходимо перебрать проводки в колодке, в которой они скреплены перед монтажным блоком, и при необходимости выполнить замену контактной группы.

Залипшее реле зажигания также может являться причиной, из-за которой не работает вентилятор печки на ВАЗ 2114. Выявляется это довольно просто – в случае, если вентилятор начинает работать исключительно тогда, когда двигатель автомобиля полностью прогрелся, то неполадки именно из-за реле зажигания. Для их устранения потребуется полностью заменить реле.

Если вентилятор включается только на максимальной скорости (всего их 3), то нужно менять резистор отопителя. Конструкционные особенности отопительной системы таковы, что при 1 и 2 режиме скорости вентилятор питается через добавочный резистор, а в 3 режиме – прямо от аккумулятора.

Если не работает вентилятор охлаждения ВАЗ 2114, но все вышеперечисленные неполадки устранены, то остается одна причина – вышедший из строя моторчик печки ВАЗ 2114. Он может либо перегореть, либо иметь плохой контакт с питанием из-за отошедшей массы, также нередко залипают щетки вентилятора.

Вам потребуется поменять моторчик отопителя на новый, поскольку если он начал «выделываться», то в будущем это будет повторяться неоднократно.

Что представляет собой вентилятор отопителя

Вентилятор печки ВАЗ-2114 – это обычный электродвигатель постоянного тока, питающийся от бортовой сети автомобиля. Воздушный поток создается при вращении цилиндрической крыльчатки, насаженной на вал якоря.

Моторчик печки ваз 2114 замена

Управление вентилятором осуществляется при помощи специального переключателя, расположенного на панели управления. Он имеет четыре положения, соответствующие режимам его работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, подаваемого в салон.

Как выполняется замена моторчика печки ВАЗ 2114 еще один способ

Вышедший из строя вентилятор печки может доставить немало неудобств, ведь поездку без него в холодное время года вряд-ли можно будет назвать комфортной. В сегодняшней статье мы расскажем о том, как устроен вентилятор печки ваз 2114, а также о том — как заменить его моторчик своими руками.

Моторчик печки ваз 2114 замена

Вентилятор отопителя ваз 2114

Резюмируем

Как видите, процесс замены вентилятора простой и не представит сложности для водителя, который хоть раз в жизни держал инструмент в руках. На самостоятельную замену нужно не более двадцати минут времени, а цена замены вентилятора печки ВАЗ 2114 на СТО от 200 до 500 рублей.

Пошаговый процесс замены

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

Моторчик печки ваз 2114 замена

https://youtube.com/watch?v=RPDTcp_DXLQ%3Fmodestbranding%3D1%26disablekb%3D1%26rel%3D0%26mute%3D0%26loop%3D0%26playlist%3D

Не спешите с демонтажем

Обнаружив, что не работает вентилятор печки ВАЗ-2114, не стоит спешить демонтировать и разбирать отопитель. Для начала следует проверить электрическую цепь устройства, а именно:

Если не работает вентилятор печки ВАЗ-2114, первым делом проверяем предохранитель. Он расположен в основном монтажном блоке и обозначен на схеме как F-7 (30 А). Извлекаем его из посадочного гнезда и «прозваниваем» тестером. В случае надобности – меняем.

Моторчик печки ваз 2114 замена

Следующий шаг – диагностика резистора переключателя. При включенном зажигании поворачиваем ручку переключателя в положение, соответствующее третьей скорости. Если вентилятор заработал – меняем резистор.

Проверка проводки заключается в измерении напряжения, подаваемого на устройство. Здесь нужно поднять капот, найти разъем с проводами, идущими на вентилятор, подсоединить к ним щупы вольтметра и произвести замеры, переключая режимы при включенном зажигании. Напряжение есть – причина в самом электродвигателе, нет – лучше обратиться к автоэлектрику для диагностики проводки.

Диагностика

Первоочерёдной задачей стоит выявление причины поломки и оценка собственных возможностей в конкретной ситуации.

Начнём с простого и перейдём к более сложному:

Моторчик печки ваз 2114 замена

Процесс демонтажа мотор-вентилятора

Для окончательного вердикта подадим «+» напрямую на моторчик, сняв для этого клемму плюсового провода с моторчика. Если мотор не ожил, последнее, что можно попробовать — это попробовать зачистить место под креплением массы на электродвигателе. Нередко это место окисляется и контакт ослабевает.

Видео как поменять моторчик печки на ваз 2114

https://youtube.com/watch?v=RPDTcp_DXLQ%3Ffeature%3Doembed

https://youtube.com/watch?v=F-uGpm1Wd3A%3Ffeature%3Doembed

Замена мотора отопителя на ВАЗ 2114

https://youtube.com/watch?v=MBMeMzlKYrw%3Ffeature%3Doembed

Видео о замене вентилятора печки (отопителя)

Видеоматериал подробно расскажет, как заменить вентилятор печки своими руками, а поведает о нюансах и тонкостях проводимого процесса.

Устройство находится в середине так называемой торпеды и представляет собой небольшой электродвигатель постоянного тока, к которому крепится вентилятор, защищённый пластиковым кожухом. Этот мотор имеет три режима работы и предназначен для подачи тёплого воздуха в три зоны: на лобовое стекло, на ноги пассажиров или прямо в салон.

Моторчик печки ваз 2114 замена

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 4,00 из 5)
Загрузка...

Оставьте комментарий
