Регулировка фар ваз 2106 своими руками

Автомобиль ВАЗ 2106, который простоял на конвейере ни много ни мало 30 лет, относится к числу наиболее востребованных транспортных средств среди когда-то советских, а впоследствии российских автолюбителей. Как и большинство первых моделей ВАЗ, «шестёрка» создавалась в тесном сотрудничестве с итальянскими конструкторами. Шестая модель ВАЗ представляла собой обновлённую версию 2103, вследствие чего имела близкую к ней оптику: единственным внешним отличием стало изменённое обрамление фар. В чём состоят особенности передней оптики ВАЗ 2106 и как придать актуальность фарам «шестёрки»?

Какие фары используются на ВАЗ 2106

Учитывая то, что производство ВАЗ 2106 окончательно прекратилось ещё в 2006 году, легко предположить, что многим деталям и элементам конструкции автомобиля, который продолжает активно эксплуатироваться российскими автолюбителями, может потребоваться замена. В полной мере это касается фар: заводская оптика ВАЗ 2106 в большинстве случаев свой ресурс исчерпала, но она достаточно легко заменяется новыми, более актуальными составляющими, прежде всего альтернативными лампами и стёклами.

ВАЗ 2106 — вид спереди

Заводская оптика ВАЗ 2106 сегодня в большинстве случаев требует реконструкции или замены

Лампы

Штатные лампы чаще всего заменяют биксеноновыми или светодиодными.

Биксенон

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов наружного освещения как импортных, так и отечественных автомобилей, в том числе ВАЗ 2106. Колба ксеноновой лампы заполнена газом, который и создаёт свечение после того, как на электроды будет подано высокое напряжение. Розжиг и штатная работа ксеноновой лампы обеспечиваются специальными электронными блоками, вырабатывающими напряжение требуемой величины. Биксеноновая технология отличается от ксенона тем, что предусматривает ближний и дальний свет в одной лампе. В числе преимуществ ксенона перед другими типами автомобильного освещения чаще всего упоминается долговечность таких ламп, их экономичность и эффективность. Недостаток ксенона — высокая стоимость.

Новая Лада:  Замена переднего крыла ваз 2107 своими руками

При установке биксенона на ВАЗ 2106 можно заменить как все четыре фары, так и две из них, например, наружные (т. е. ближний свет). Чтобы почувствовать разницу между штатной и вновь установленной оптикой, чаще всего бывает достаточно двух биксеноновых ламп: уровень освещения становится таким, что отпадает необходимость покупать ещё один довольно дорогой комплект.

Комплект биксеноновых ламп

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов реализации наружного освещения ВАЗ 2106

Светодиодные лампы

Ещё одной альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы. По сравнению со штатными лампами «шестёрки» светодиодные более виброустойчивы и часто имеют влагозащищённый корпус, что позволяет довольно успешно эксплуатировать их в плохих дорожных условиях. Светодиодные лампы гораздо дешевле биксеноновых, а отработать могут весь срок службы автомобиля. Недостаток этого типа ламп — высокое энергопотребление.

Один из наиболее востребованных типов светодиодных (LED) ламп для ВАЗ 2106 — Sho-Me G1.2 H4 30W. Долговечность и высокая функциональность такой лампы достигается за счёт использования трёх неподвижно вмонтированных в корпус прибора светодиодов. По степени яркости лампа не уступает ксенону, использование Sho-Me G1.2 H4 30W является экологически безопасным, генерируемый луч света не ослепляет водителей встречного транспорта, т. к. направлен под углом.

Светодиодная лампа

Вполне приемлемой альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы

Стёкла

Вместо заводских стёкол можно использовать, например, акрил или поликарбонат.

Акриловые стёкла

Некоторые владельцы автомобилей ВАЗ 2106 предпочитают устанавливать вместо штатных стёкол фар акриловые. Такие фары достаточно часто изготавливаются в частных мастерских с использованием термоусадки. Для этого, как правило, снимается гипсовая матрица со старого стекла и по ней с помощью самодельных приспособлений отливается новая фара из акрила (который представляет собой не что иное, как оргстекло). Толщина акриловой фары обычно 3–4 мм. Автолюбителю такая фара обойдётся гораздо дешевле, чем стандартная, но в процессе эксплуатации может довольно быстро помутнеть и покрыться трещинами.

Поликарбонат

Если владелец «шестёрки» выбрал в качестве материала для стёкол фар поликарбонат, он должен учитывать, что:

  • этот материал является более дорогостоящим, чем, например, акрил;
  • основными преимуществами поликарбоната по сравнению с акрилом являются его более высокая ударопрочность и повышенная светопропускная способность;
  • поликарбонат обладает высокой термостойкостью и устойчивостью к воздействию атмосферных осадков;
  • обслуживать фары из поликарбоната можно только мягкой губкой, нельзя использовать для ухода за ними абразивные материалы;
  • поликарбонат примерно в 2 раза легче стекла.

Фары из поликарбоната

Фары из поликарбоната обладают высокой термостойкостью и устойчивостью к воздействию атмосферных осадков

Неисправности и ремонт фар

В процессе эксплуатации владелец ВАЗ 2106 не всегда замечает, что свет фар постепенно становится всё более бледным, заставляя водителя присматриваться к дороге. Причина — неизбежное через определённое время помутнение колбы лампы, поэтому специалисты рекомендуют взять в привычку регулярную замену ламп передних осветительных приборов. Если в автомобиле не горят отдельные лампы или фонари, это может быть следствием:

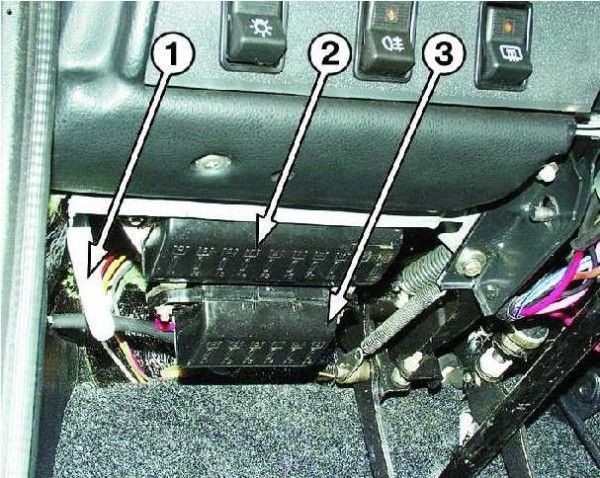

  • выхода из строя одного из предохранителей;
  • перегорания лампы;
  • механического повреждения проводки, окисления наконечников или ослабления крепления электропроводов.

Если не переключается дальний или ближний свет, то, скорее всего, вышло из строя реле дальнего или ближнего света или окислились контакты подрулевого переключателя. В обоих случаях, как правило, требуется замена — соответственно, реле или переключателя. Заменить трёхрычажный переключатель необходимо и в том случае, когда не фиксируются или не переключаются его рычаги.

Замена лампы фары ВАЗ 2106

Специалисты рекомендуют взять в привычку регулярную замену ламп передних фар ВАЗ 2106

Как разобрать фару

Чтобы разобрать фару ВАЗ 2106 (например, для замены стекла), необходимо разогреть герметик по её периметру феном, после чего тонкой отвёрткой или ножом вынуть стекло. Фен — удобный инструмент в этом случае, но необязательный: некоторые разогревают фару на паровой бане или в духовке, хотя при этом существует риск перекалить стекло. Собирается фара в обратном порядке — наносится слой герметика и стекло аккуратно устанавливается на место.

Замена лампочек

Для замены лампы фары ВАЗ 2106 необходимо:

  1. Демонтировать пластиковую накладку с помощью плоской отвёртки.
  2. Крестообразной отвёрткой ослабить крепёжные винты обода, удерживающего фару.

    Ослабление крепёжных винтов обода фары

    Крестообразной отвёрткой необходимо ослабить крепёжные винты обода, удерживающего фару

  3. Провернуть обод до выхода винтов из пазов.

    Проворачивание обода

    Обод нужно провернуть до выхода винтов из пазов

  4. Снять обод и рассеиватель.

    Демонтаж обода и рассеивателя

    Вместе с ободом снимается рассеиватель

  5. Извлечь фару из ниши и отсоединить штекер питающего провода.

    Отсоединение штекера

    Фару следует извлечь из ниши, после чего отсоединить штекер питающего провода

  6. Снять фиксатор.

    Снятие фиксатора крепления лампы фары ВАЗ 2106

    Для замены лампы фары ВАЗ 2106 потребуется снять специальный фиксатор крепления лампы

  7. Вынуть лампу из фары.

    Перегоревшая лампа извлекается из фары

    Вышедшую из строя лампу можно вынимать из фары

Сборка конструкции после замены лампы выполняется в обратном порядке.

Поставил откровенно китайские лампочки Филипс 100\90W, 250 руб. за одну. Три дня езжу — пока ничего не лопнуло и не сгорело. Светит лучше старых, без всяких отклонений. Чуть сильнее бьёт по глазам встречке на загруженной машине, но не слепит. Лучше стало светить после замены отражателей — взял безымянные, 150 руб. штука. В сумме с туманками свет вполне терпимый стал теперь.

Корректор фар

Такое устройство, как корректор фар используется не каждый день, но может оказаться полезным, например, при движении в тёмное время суток с перегруженным багажником. Передняя часть машины при этом «задирается», и ближний свет скорее напоминает дальний. В этом случае водитель может с помощью корректора опустить пучок света вниз. В противоположной ситуации, когда корректор настроен под загруженный багажник, а машина идёт порожняком, можно выполнить обратную манипуляцию.

Если автомобиль не укомплектован корректором, это устройство можно установить самостоятельно. По типу привода корректоры делятся на гидравлические и электромеханические. Гидравлический состоит из главного цилиндра и цилиндров привода фар, а также системы трубок и ручного регулятора, который устанавливается на панели приборов. Электромеханический — из сервопривода, проводов и регулятора. Регулировка фар гидрокорректором осуществляется за счёт изменения давления рабочей жидкости (которая должна быть незамерзающей) в цилиндрах. Электрокорректор изменяет положение фар с помощью сервопривода, который состоит из электродвигателя и червячной передачи: после подачи напряжения на электромотор вращательное движение преобразуется в поступательное, и шток, связанный с фарой шаровым соединением, изменяет угол её наклона.

Видео: работа электромеханического корректора фар на ВАЗ 2106

https://youtube.com/watch?v=2FlK5gHbcmA%3Ffeature%3Doembed

Очистка оптики

Периодическая очистка требуется не только наружной, но и внутренней стороне фар ВАЗ 2106. Если необходимо избавиться от накопившейся за время эксплуатации грязи и пыли, можно воспользоваться одним из множества специальных чистящих средств. Важно при этом, чтобы средство не содержало в составе спирт, который может повредить напыление отражателя и оптику придётся менять. В некоторых случаях для очистки поверхности фары бывает достаточно зубной пасты или косметической мицеллярной жидкости для снятия лака. Чтобы вымыть внутреннюю поверхность фары, не снимая стекла, нужно вынуть из фары лампу, залить внутрь разбавленную чистящим средством воду и несколько раз хорошо взболтать, после чего промыть ёмкость чистой водой и просушить.

Электрическая схема

Электросхема подключения фар ВАЗ 2106 включает:

  1. Собственно фары.
  2. Предохранители.
  3. Индикатор работы дальнего света фар на спидометре.
  4. Реле ближнего света.
  5. Переключатель режимов.
  6. Реле дальнего света.
  7. Генератор.
  8. Выключатель наружного освещения.
  9. Аккумулятор.
  10. Ключ зажигания.

Электросхема подключения фар ВАЗ 2106

Электросхема подключения фар ВАЗ 2106 отличается простотой исполнения и надёжностью в эксплуатации

Подрулевой переключатель

Включать ближний и дальний свет фар водитель может подрулевым переключателем. При этом необходимо, чтобы была нажата кнопка выключателя наружного освещения. Однако, даже если эта кнопка не нажата, водитель может выполнять кратковременные включения дальнего света (например, чтобы подать световой сигнал), притягивая к себе рычаг подрулевого переключателя: такое возможно благодаря тому, что контакт световой сигнализации подрулевого переключателя запитан напрямую от замка зажигания.

Сам подрулевой выключатель (который ещё называют тубусом) на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала. Если требуется ремонт или замена тубуса, то, как правило, приходится разбирать рулевую колонку, а наиболее типичными неисправностями подрулевого переключателя являются выход из строя его контактов (в результате чего не работает, например, дальний или ближний свет) или механическое повреждение самого тубуса.

Подрулевой переключатель ВАЗ 2106

Подрулевой выключатель на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала

Реле фар

В автомобиле ВАЗ 2106 первоначально использовались реле фар типа РС-527, на смену которым впоследствии пришли реле 113.3747–10. Оба реле расположены в отсеке силового агрегата на брызговике справа по ходу движения автомобиля. По своим техническим характеристикам реле ближнего и дальнего света идентичны:

  • напряжение срабатывания — 8 В (при 20–30 °C);
  • зазор между контактами — 2 мм;
  • сопротивление обмотки — 85 Ом (при 20 °C).

В нормальном состоянии контакты реле фар являются разомкнутыми: замыкание происходит при включении ближнего или дальнего света подрулевым переключателем. Ремонт реле при выходе их из строя чаще всего нецелесообразен: ввиду их невысокой стоимости проще заменить на новые.

Автоматическое включение фар

Актуальность включения фар в автоматическом режиме связана с тем, что многие водители забывают включать ближний свет в дневное время (что предписано ПДД) и в результате получают штрафы. В России такое требование появилось впервые в 2005 году и сначала распространялось только на движение вне населённых пунктов. С 2010 года включать ближний свет или габариты обязаны при движении все водители: эта мера призвана повысить безопасность дорожного движения.

Те из водителей, кто не доверяет собственной памяти, выполняют несложную модификацию электросхемы ВАЗ 2106, в результате чего ближний свет автомобиля включается автоматически. Выполнить такую модернизацию можно разными способами и чаще всего смысл реконструкции сводится к тому, чтобы ближний свет включался после запуска двигателя. Добиться этого можно, например, включением реле ближнего света в схему генератора: при этом потребуется два дополнительных реле, благодаря которым можно будет управлять фарами при включённом двигателе.

Дабы не напрягать память и не забывать включать ближний поставил себе автомат)) Выглядит это «устройство» вот так. Принцип действия: Завел двигатель — включился ближний, заглушил — погас. Поднял ручник при заведённом двигателе — фары погасли, отпустил — загорелись. Отключение ближнего при поднятом ручнике удобно при автозапуске. То есть убрано отключение света по ручнику и добавлен выключатель на питание, соответственно убрано одно реле. Ближний включается после запуска двигателя и отключается при выключении зажигания. Дальний свет включается штатным подрулевым переключателем, но при его включении ближний не гаснет, получается дальний светит вдаль, а ближний дополнительно подсвечивает пространство перед автомобилем.

Схема подключения ДХО от генератора

Те из водителей, кто не доверяет собственной памяти, выполняют несложную модификацию электросхемы ВАЗ 2106, в результате чего ближний свет автомобиля включается автоматически

Существуют и другие варианты автоматического включения фар, например, через датчик давления масла, и любой автолюбитель может выбрать наиболее приемлемый для себя способ.

Видео: один из способов автоматизировать включение ближнего света на ВАЗ 2106

https://youtube.com/watch?v=qrn1gLOgbd0%3Ffeature%3Doembed

Регулировка фар

Выходящие с конвейера автомобили ВАЗ 2106 попадают в руки автовладельцев с отрегулированной заводской оптикой. Однако в процессе эксплуатации регулировки могут нарушиться, вследствие чего снижается безопасность и комфортность управления автомобилем. Чаще всего вопрос регулировки фар возникает после аварий или ремонтов, связанных с заменой деталей кузова, пружин, стоек подвески и т. д.

Существует несколько способов регулировки фар ВАЗ 2106, наиболее предпочтительным из которых является регулирование с помощью высокоточных оптических стендов. Действие таких приборов основано, как правило, на фокусировке пучка света (исходящего от фары автомобиля) оптической линзой на подвижном экране с регулировочной разметкой. С помощью стенда можно не только установить необходимые углы наклона световых пучков, но и измерить силу света, а также проверить техсостояние фар.

Оптический стенд для регулировки фар автомобиля

Наиболее точно отрегулировать фары ВАЗ 2106 можно с помощью специального оптического стенда

Если нет возможности отрегулировать фары в специализированной мастерской с помощью оптического стенда, это можно сделать и самостоятельно. Для регулировки потребуется горизонтальная площадка, длина которой составит около 10 м, ширина — 3 м. Помимо этого, нужно подготовить вертикальный экран (это может быть стена или фанерный щит размером 2х1 м), на который будет нанесена специальная разметка. Прежде чем приступать к регулировке фар, следует убедиться в том, что давление шин соответствует норме, а на водительском сидении разместить груз весом 75 кг (или посадить помощника). После этого необходимо:

  1. Разместить автомобиль строго напротив экрана на расстоянии 5 м от него.
  2. Выполнить разметку на экране, прочертив горизонтальную линию через точки, совпадающие с центрами фар, а также дополнительные горизонтали, которые должны проходить через центры световых пятен (отдельно для внутренних и наружных фар — на 50 и 100 мм ниже основной горизонтали соответственно). Начертить вертикальные линии, соответствующие центрам внутренних и наружных фар (расстояние между центрами внутренних фар — 840 мм, наружных — 1180 мм).

    Разметка для регулировки фар ВАЗ 2106

    Для регулировки фар ВАЗ 2106 необходима специальная разметка на вертикальном экране

  3. Накрыть светонепроницаемым материалом правые фары и включить ближний свет. Если левая наружная фара отрегулирована правильно, то верхняя граница светового пятна должна совпадать на экране с горизонтальной линией, проведённой на 100 мм ниже горизонтали, соответствующей центрам фар. Линии границ горизонтальной и наклонной частей светового пятна должны пересекаться в точках, соответствующих центрам наружных фар.
  4. В случае необходимости выполнить горизонтальную регулировку левой наружной фары с помощью отвёртки и специального регулировочного винта, расположенного под облицовкой сверху фары.

    Горизонтальная регулировка левой наружной фары

    Горизонтальная регулировка левой наружной фары выполняется винтом, расположенным над фарой

  5. Вертикальную регулировку выполнить винтом, расположенным слева от фары.

    Вертикальная регулировка левой наружной фары

    Вертикальная регулировка левой наружной фары выполняется винтом, расположенным слева от фары

  6. Всё то же самое выполнить с правой наружной фарой.

    Вертикальная регулировка правой наружной фары

    Вертикальная регулировка правой наружной фары выполняется винтом, расположенным справа от фары

Затем нужно проверить регулировки внутренних фар. Для этого следует накрыть светонепроницаемым материалом не только одну из фар полностью, но и наружный фонарь второй фары, после чего включить дальний свет. Если внутренняя фара отрегулирована правильно, то центры световых линий совпадут с точками пересечений линии, проведённой на 50 мм ниже горизонтали, соответствующей центрам фар, и вертикалей, проходящих через точки, соответствующие центрам внутренних фар. Если требуется регулировка внутренних фар, это делается так же, как и в случае с наружными фарами.

Противотуманные фары

В условиях плохой видимости, вызванной атмосферными явлениями, например, туманом или густым снегом, бывает сложно обойтись без такого полезного дополнения к штатной оптике, как противотуманные фары. Такого типа фары формируют световой луч непосредственно над дорогой и не светят на толщу снега или тумана. Наиболее востребованы владельцами ВАЗ 2106 отечественные ПТФ ОСВАР и «Автосвет», а также импортные Hella и BOSCH.

При установке ПТФ следует руководствоваться ПДД, согласно которым такого типа ламп на легковом авто должно быть не более двух и располагаться они должны не ниже 25 см от дорожного покрытия. ПТФ должны работать совместно с габаритами и подсветкой номерных знаков. Подключать ПТФ необходимо через реле, т. к. на них подаётся большой ток, который может вывести из строя выключатель.

Схема подключения реле ПТФ ВАЗ 2106

В схеме подлключения ПТФ на ВАЗ 2106 следует использовать реле

Реле должно иметь 4 контакта, пронумерованных и подключённых следующим образом:

  • 85 — кнопка включения;
  • 87 — через предохранитель на АКБ;
  • 86 — масса;
  • 30 — ПТФ.

Видео: монтируем ПТФ на ВАЗ 2106

https://youtube.com/watch?v=L5VZzY_7ENc%3Ffeature%3Doembed

Тюнинг

С помощью тюнинга оптики можно не только украсить фары, но и несколько их модернизировать и усовершенствовать. Элементы тюнинга, как правило, продаются в автомагазинах в готовой к установке комплектации. В качестве тюнинга фар ВАЗ 2106 чаще всего используются:

  • дополнительные накладки и отражатели;
  • более современные типы фар, например, с линзами;
  • светодиодное обрамление;
  • тонировка;
  • биксенон и т. д.

Важно при этом, чтобы внесённые изменения не противоречили требованиям ПДД.

Тюнинг фар ВАЗ 2106

Для тюнинга фар ВАЗ 2106 используют светодиодное обрамление

Как известно, из модельного ряда классики тройки и шестёрки отличались хорошим светом, так как ближний и дальний разнесены по разным фарам, что способствует более качественной настройки света. Но совершенству нет предела и хочется свет лучше как в иномарке. Поставить линзованную оптику кусается по карману, на помощь бюджетному варианту приходит замена штатной оптики на Хелловскую. Хелловская оптика оснащена другим дефлектором в связи с чем свет при тех же галогеновых лампочках значительно отличается в лучшую сторону от штатной оптики. Хелловская оптика при правильных настройках обеспечивает очень хорошее и яркое пятно светового потока как на полосе, так и на обочине, при этом не слепит встречный транспорт. Если не пожалеть деньги на хорошие лампочки, то можно посоревноваться с линзованой оптикой. При установке лампочек с числом выше 4200 кельвинов свет очень хорошо освещает мокрый асфальт, что является большей проблемой для штатной оптики, и хорошо пробивает туман. По этому любителям хорошего света и безопасного движения в тёмное время суток советую ставить эту оптику.

Несмотря на то, что ВАЗ 2106 не выпускается уже 12 лет, количество этих автомобилей на российских дорогах продолжает оставаться довольно внушительным. Отечественному автолюбителю «шестёрка» полюбилась своей неприхотливостью, адаптированностью к российским дорогам, надёжностью и более чем приемлемой стоимостью. Учитывая возраст большинства машин этой марки, несложно догадаться, что используемая в них оптика вполне могла утратить первоначальные характеристики и чаще всего требует реконструкции или замены. Обеспечить безопасное и комфортное вождение, а также продлить жизнь фарам ВАЗ 2106 можно за счёт правильной их эксплуатации и своевременного техобслуживания.

  • Распечатать

Регулировка фар ваз 2106 своими руками

Два высших образования. Основной вид деятельности – фриланс-копирайтинг. Пишу на разные темы, которые интересуют меня самого, стараюсь вкладывать в тексты собственные знания и опыт.

(см. «Замена ламп»)

регулировка фар
4. Закройте фары правой стороны, например, тканью.

регулировка фар
5. Включите ближний свет и проверьте направление пучка левой наружной фары.

регулировка фар

ПРИМЕЧАНИЕ
расположение регулировочных винтов
Расположение регулировочных винтов пучков света левых фар (винты правых фар расположены зеркально): 1 – внутренней фары в горизонтальном направлении; 2 – внутренней фары в вертикальном направлении; 3 – наружной фары в вертикальном направлении; 4 – наружной фары в горизонтальном направлении.

7. Аналогично отрегулируйте ближний свет для правой наружной фары.

ПРИМЕЧАНИЕ
У правильно отрегулированных наружных фар верхняя граница световых пятен должна совпадать с линией 2 (рис. 9.21), точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

регулировка фар

регулировка фар

ПРИМЕЧАНИЕ
У правильно отрегулированных внутренних фар центры световых пятен должны лежать на пересечении линии 3 (рис. 9.22) с линиями С и Е.

схема регулировки наружных фар на автомобиле ваз 2106
Рис. 9.21. Схема регулировки наружных фар на автомобиле ВАЗ 2106:
1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние центров фар от пола

схема регулировки внутренних фар на автомобиле ваз 2106
Рис. 9.22. Схема регулировки внутренних фар на автомобиле ВАЗ 2106:
1 – горизонтальная линия, соответствующая центрам фар; 3 – линия, проходящая через центры световых пятен; С и Е – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние центров фар от пола

Преимущества, популярные производители и особенности подключения автомобильных светодиодов на 12 В

Главная › Автомобильный свет

Автовладельцы еще эксплуатируют транспортные средства отечественного автопрома, однако далеко не все их элементы долговечны. Примером является лампа в фарах ближнего света на модели ВАЗ 2106. Рассмотрим, какие лампочки лучше всего подходят для их ремонта, из каких этапов состоит инструкция по их замене и какие распространенные проблемы при этом встречаются.

Какие лампы подходят

Фары ближнего света – наиболее часто эксплуатируемый элемент оптики любой модели легкового авто. Многие их используют не только с наступлением сумерек, но и в качестве дневных ходовых огней. Именно поэтому они быстро выходят из строя. На модели ВАЗ серии 2106 штатно устанавливается лампа с цоколем H4 на 12 вольт, мощностью потребления 55 Вт. Характерными особенностями такого светильника является наличие двух нитей – что обусловливает его работу в двух режимах – дальнем и ближнем.

Как выбрать и поменять лампу ближнего света на ВАЗ 2106

Существуют несколько разновидностей ламп для автофар ближнего света:

  1. Лампочка накала – устаревшая модель, быстро перегорает, характеризуется низкой энергоэффективностью, практически не применяется у современных производителей.
  2. Галогеновые. Наиболее популярные. Имеют хороший срок службы и достаточную для дорожных условий яркость и прочие светотехнические параметры.
  3. Ксеноновые. Отличаются хорошим ярким в 3 раза более сильным, чем у галогеновых аналогов свечением белого цвета. Недостатки – требуют дополнительно установки блока розжига, кроме того, могут ослеплять встречных участников дорожного движения.
  4. Светодиоды. Отличаются лучшими характеристиками – долговечностью до 100 тыс. часов, высокой яркостью, малым потреблением энергии, отсутствием перегрева. Однако дорого стоят и требуют для полноценной работы специальной конструкции отражателя.

Совет! При замене штатно установленных ламп в фарах ближнего света на ВАЗ 2106 лучше выбирать проверенных производителей. Например, это может быть проверенный российский бренд «Маяк».

Пошаговая инструкция

Для замены сгоревшей лампы в оптике для ближнего света на ВАЗ модели 2106 понадобятся отвертки (с плоским и крестообразным наконечником) и плоскогубцы. Сама процедура ремонта состоит из следующих шагов:

  1. Отключить бортовую сеть автомобиля, по возможности разъединить проводку от клемм АКБ.
  2. Отверткой с плоским наконечником снимается облицовочная панель с внешней стороны фар.
  3. Крестообразной отверткой вывинчиваются болтики (не до конца), крепящие ободки стеклянных чашек.
  4. Фара берется рукой и проворачиваются, пока крепящие винты не попадут в бороздки и ее можно будет снять.
  5. Блок оптики вынимается с посадочного места.
  6. С тыльной части отсоединяется колодка с проводниками.
  7. Далее фара устанавливается стеклом на ровную поверхность, а пара пружинок-фиксаторов отгибается для извлечения лампы.
  8. Затем перегоревший светоисточник можно вынуть из блока, потянув его вверх.
  9. Произвести замену на новый экземпляр.
  10. Провести сборку в обратной последовательности.
  11. Подключить электросеть машины и проверить исправность работы установленной лампы ближнего света.

Регулировка фар на ВАЗ 2103, ВАЗ 2106

Заметка! Чтобы отрегулировать фары, вам нужно взять с собой отвертку и темную ткань, чтобы покрыть ее одной фарой при настройке другой, потому что все фары установлены один за другим, а не все!

Что касается регулирования, вам нужно будет запастись: обычным мелом, чтобы отметить здание, но это не обязательно, так как фары также можно регулировать на глаз!

Как отрегулировать фары на ВАЗ 2103, ВАЗ 2106?

Заметка! Перед началом тюнинга обязательно дождитесь темного времени суток или, если это невозможно, отрегулируйте фары в любой темной комнате, скажем, в гараже, но автомобиль должен быть аккуратным, а не водительским. сиденье, человек весом около 75 должен сидеть. кг, а при регулировке давления на колеса тоже надо фиксировать!

READ Какие Лампочки На Свет Ниссан Кашкай

Регулирование: 1) Чтобы отрегулировать фары, сначала подумайте, какие фары вы настроили: внутри (снизу вверх) или снаружи (снизу вниз).

Как Улучшить Свет Фар На Ваз 2106

2) Скажите источники света, которые вы нашли, а затем нарисуйте на определенной конструкции обычный мел здесь: это схема регулировки внешних фар:

Или здесь, чтобы настроить внутренние светильники:

Заметка! Координаты этих диаграмм: На рисунке 1 показана горизонтальная линия, соответствующая центру фары. 2, 3. Линия, проходящая через центры светлых пятен. A и B, C и E также являются вертикальными линиями, соответствующими центрам фар. И буква О. Это центральная линия!

Смена света. Средний дальний на ВАЗ 2106

Установка и подключение внутренних фара

в режиме крупного плана
Мир
. Преимущества. 1. Никто не ослеп. 2. Прекрасно.

Усовершенствование центра внимания на ВАЗ 2103-06 (двойная середина)

В этом видео мой друг Боун рассказывает о том, как переделать своего соседа сияние

в жигулях, для работы каждого
фара
.

3) Затем сядьте в машину и поместите ее на ровную поверхность, оставаясь в 5 метрах от этого круга на машине.

READ Рено Сценик Не Горит Ближний Свет

Заметка! Имейте в виду, что мельница рядом со структурой должна быть ровной, и поэтому машина должна стоять строго перпендикулярно этой стене!

4) Теперь снимите крышку, которая закрывает фары от вашего автомобиля. (Информацию о том, как снять обшивку, см. В разделе «Замена передних фонарей», пункт 3).

5) После снятия крышки накройте боковые фонари толстой темной тканью, которую вы не планируете регулировать.

6) Затем включите ближний свет на вашей машине и посмотрите, как светит правый наружный свет, если необходимо, затем отрегулируйте его. (Продолжение на шаге 7)

7) Чтобы отрегулировать эту фару, возьмите отвертку и поверните винты, которые регулируют фару, чтобы отрегулировать направление света фары.

Заметка! При регулировке всегда старайтесь сначала отрегулировать фары в одной плоскости, и только потом отрегулируйте фары в другой плоскости, например, сначала отрегулируйте фары по горизонтали относительно контура, а затем по вертикали, отрегулировав фары, вы можете отрегулировать быстрее а точнее. регулировать!

Если внешние фары отрегулированы правильно, обратите внимание на диаграмму еще раз и обратите особое внимание на линию 2, которая обязательно должна совпадать с верхней границей ярких пятен наружных фар! (Всегда помните, что настройки правильные, немедленно отрегулируйте внешние фары, а не внешние, затем внутренние и т. Д. Всегда корректируйте фары вместе)

READ Сколько Литров Бак У Хендай Ix35

И снова обращаем ваше внимание на схему, а именно, более внимательно посмотрим на места пересечения точек света с линиями A и B!

Регулировочные винты для внутреннего и наружного освещения показаны на фото ниже:

Заметка! С помощью винта 1. Фара регулируется в горизонтальном направлении, а винт 2. в вертикальном направлении. А если речь идет о внешней налобной лампе, то есть регулировочный винт 3 для вертикальной регулировки, а для горизонтального винт 4!

8) Теперь перейдите к регулировке внутренних фар и отрегулируйте их также.

9) Затем возьмите тряпку и, если необходимо, закройте внешнюю фару, затем включите дальний свет и проверьте настройки регулировки внутренней фары, которые вы только что отрегулировали.

Заметка! При необходимости с помощью отвертки отрегулируйте направление светового луча, начиная с одной плоскости, а затем постепенно меняя другую!

При правильной настройке внутреннего освещения световые пятна, а именно их центральная часть, должны находиться на пересекающейся линии 3, и эта линия должна пересекаться с линиями C и E!

10) Наконец, выключите фары и затем замените фары.

Распространенные проблемы

Среди других, наиболее распространенных проблем, приводящих к тому, что лампы ближнего света могут не гореть даже после замены, относятся следующие:

  1. Испорченные предохранители – окислены контакты или оплавлен защитный элемент. В ВАЗ 2106 они находятся под приборной панелью.
  2. Вышло из строя реле ближнего света. Требуется прозвонка мультиметром электроцепи.
  3. Плохой контакт массы на пути от блока предохранителя до модуля оптики. Нужно зачистить окисленное место соединения.

Рекомендация! Чтобы улучшить степень освещения от ближнего света в ВАЗ 2106 вдвое, можно подключить третий контакт в модуле дальнего света – так как там также установлена лампа с двумя нитями.

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

  • Окислились или подгорели контакты в колодке ;
  • Перегорел предохранитель ;
  • Вышло из строя реле ;
  • Неисправен выключатель ;
  • В цепи произошел обрыв .

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Регулировка фар ваз 2106 своими руками

Замена лампочки

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Совет! Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

  • Прежде всего нужно плоской отверткой демонтировать пластиковую панель, которая обрамляет фары.
  • Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
  • Далее нужно слегка провернуть металлический обруч, и демонтировать его.

Регулировка фар ваз 2106 своими руками

  • Теперь можно своими руками вытащить фару и отсоединить ее от колодки. На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.
  • Затем нужно отстегнуть фиксатор, и извлечь лампочку.
  • Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Обратите внимание! В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть. Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

Регулировка фар ваз 2106 своими руками

В данном случае надо обратить внимание на два предохранителя:

  • №5 – защищает от короткого замыкания левую фару;
  • №6 – защищает правую фару.

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

Обратите внимание! Контакты в блоке предохранителей нельзя замыкать напрямую, так как защищающий элемент мог перегореть по причине выхода из строя электрооборудования, соответственно, это может привести к более серьезным поломкам или даже возгоранию проводки ВАЗ.

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

Регулировка фар ваз 2106 своими руками

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Поэтому начинать проверку можно с них.

Обратите внимание! Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные.

  • Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
  • Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Основные выводы

Для замены перегоревшей лампы ближнего света на ВАЗ 2106 лучше выбирать штатно устанавливаемые галогенки с характеристиками H4 на 12 В и 55 Вт. Среди других проблем, приводящим к сбою в данном модуле оптики, выделяются:

  1. Перегоревший элемент или окислившийся контакт в блоке предохранителя.
  2. Поломка реле.
  3. Заржавел провод соединения на массу.

При замене лампочек нужно строго следовать предложенной инструкции.

Если вы хотите поделиться своим опытом, как выбрать и заменить лампу ближнего света на ВАЗ 2106, обязательно напишите об этом в комментариях.

Автомобильный светКак выбрать и заменить лампочку подсветки приборной панели ВАЗ 2114

Автомобильный светВсе о лампах ближнего света для Газели

Как поменять оптику

В настоящее время многие автолюбители устанавливают альтернативную оптику на ВАЗ 2106 в качестве переднего света, но это не всегда приносит равнозначное решение проблемы. Так, очень многие автолюбители меняют галогеновые лампы на фронтальных фарах на ксеноновые осветительные элементы, что значительно прибавляет транспортному средству агрессии и силы света, особенно в вечернее время и ночью.

Однако следует знать, что обновленная оптика, цена которой достаточно большая, отнюдь не дешевое удовольствие. Инструкция по замене передней оптики на новую:

  1. Снять заводскую оптику.
  2. Примерить новые изделия и в крепежных точках проделать с помощью дрели отверстия необходимого диаметра.
  3. Укрепить обновленное изделие, до этого смонтировать крепежные пружины для монтажа, которые потребуются для последующей корректировки светового потока.
  4. Провести регулировку светового пучка.

Регулировка фар ваз 2106 своими руками

Однако действовать будет только оптика ближнего света ВАЗ 2106, а дальний свет будет отсутствовать, хотя этот недостаток в условиях города и освещенной трассы не представляется большой проблемой. Гораздо хуже, если придется совершать поездки на дальние расстояние, где этот недостаток будет вызывать серьезные неудобства.

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 4,00 из 5)
Загрузка...

Оставьте комментарий
