Схема управления отопителем (печкой) на ВАЗ-2113, 2114 и 2115
Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – переключатель электродвигателя отопителя; 5 – дополнительный резистор; 6 – электродвигатель отопителя; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; 8 – элемент обогрева заднего стекла; К7 – реле включения обогрева заднего стекла
Электродвигатель типа 45.3730, с возбуждением от постоянных магнитов. Схема включения электродвигателя лада самара 2. Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет две спирали — одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1). Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель ваз 2114 ваз 2115 с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.
Данные для проверки электродвигателя Частота вращения вала при нагрузке электродвигателя ваз 2113 крыльчаткой при напряжении 12 В и температуре 25±10 °С, мин-1 4100±200 Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более 14
Реле, которое находится в печке ВАЗ-2114, отвечает, в том числе, за достаточный обогрев салона машины. Поэтому если автомобиль плохо прогревается, пора определить неисправность отопителя, возможно, причина кроется в изношенности реле. Сложность восстановления реле состоит в том, что ремонту деталь не подлежит, ее можно только заменить новым агрегатом.
Как разобрать печку ВАЗ 2114/15
Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:
Демонтаж радиатора печки
Демонтаж радиатора печки осуществляется в следующем порядке:

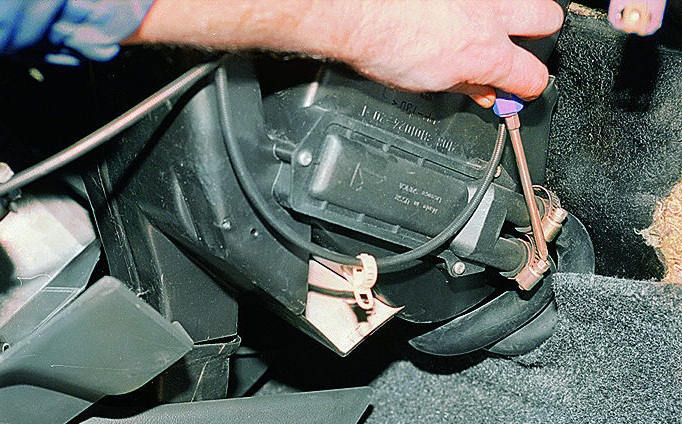

Демонтаж печки ВАЗ 2114
Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.
После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.
При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком
Ремонт электродвигателя вентилятора
При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой. Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене.
Для оценки целесообразности ремонта электродвигателя его необходимо снять
Ремонт радиатора печки
Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.
Как работает
Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.
То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления.
Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.
Схема печки ВАЗ 2114
На схеме наглядно просматривается устройство печки ваз 2114:
под номером 44 – вентиляционный мотор, 45 – резистор дополнительного сопротивления, 46 – тумблер для переключения скоростей. Эта схема дает понять как работает отопитель ваз 2114.
Схема печки ВАЗ 2114
Для проведения диагностики работоспособности печки ВАЗ, необходимо применить следующие действия:
Отопитель ВАЗ 2114 включаем переключателем (1) на 1-ю, затем 2-ю и 3-ю режимы скорости. Рычажком (2) и (4) регулируется желаемое направление воздуха, и последний (4) имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ 2114.
В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе (добавочном), либо отопитель салона ВАЗ 2114 не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки.
Устройство отопительной системы ВАЗ-2115
Электрическая схема работы отопителя ВАЗ представлена следующими элементами:
Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.
Меняем радиатор печки ВАЗ-2115
Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.
Как разобрать печку и снять радиатор
Для того чтобы снять радиатор, необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.
Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.
Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.
Как поставить новый радиатор печки
Установка производится строго в обратном порядке. Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало.
Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.
Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.
Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.
Принцип работы и устройство отопительной системы ВАЗ-2115
Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.
Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.
Устройство и схема печки
Система отопления салона автомобиля ВАЗ 2114 как с инжектором, так и с карбюратором представляет собой отопитель, который связан с двигателем. Теплоносителем выступает охлаждающая жидкость, которая нагревается, проходя через силовой агрегат. Задача отопителя – распределить полученное тепло равномерно по салону.
Схема отопителя ВАЗ 2114
Пройдя через систему охлаждения мотора, нагретый антифриз поступает в радиатор отопителя. На горячий радиатор дует вентилятор. Таким образом теплый воздух поступает в салон автомобиля. С помощью дефлекторов и заслонок регулируется направление и интенсивность воздушного потока. Печка на ВАЗ 2114 может работать в нескольких режимах обогрева.
ЗАМЕНА
Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:
Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.
Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:
Не забудьте первым делом – слить охлаждающую жидкость
Теперь остается новую деталь установить на место и собрать все в обратном порядке. Для того, чтобы в салоне было теплее, прокладываем его поверхность слоем поролона толщиной приблизительно 1,5 мм.
Проверка работоспособности после проведения замены производится до того, как будет собрана панель приборов. Устанавливается радиатор печки, крепятся патрубки, заливается антифриз и запускается мотор. Если тосол не течет, и система отопления ВАЗ 2114 нормально функционирует (воздух в салоне нагревается в должном режиме), то значит, что замена радиатора отопителя прошла успешно, и можно полностью устанавливать все детали на место.
Ремонт печки на ВАЗ 2114 (радиатора) можно выполнить только в том случае, если материал корпуса радиатора не алюминиевый. Даже если и получится запаять алюминиевый корпус, то нет никакой гарантии, что пайка окажется надежной.
Назначение и расположение радиатора печки ВАЗ 2114/15
Радиатор печки нагревает поступающий в салон автомобиля воздух. Он является основным элементом системы отопления салона. Пропуская через себя горячую охлаждающую жидкость (ОЖ), радиатор нагревается сам и нагревает обдувающий его поток воздуха. Воздух в печку поступает как естественным путём во время движения машины, так и принудительно при помощи вентилятора.
Радиатор установлен в кожухе отопителя под центральной консолью панели, без демонтажа которой можно увидеть только подводящий и отводящий патрубки, соединяющие радиатор с краном печки. Такое расположение является очень неудобным при замене радиатора. Именно из-за этого многие владельцы ВАЗ 2114/15 предпочитают не ремонтировать систему отопления самостоятельно, а обратиться в автосервис. Однако заменить радиатор своими руками довольно просто. Для этого необходимо лишь знать некоторые особенности и секреты его демонтажа.
Радиатор печки расположен в корпусе отопителя
Нижние сопла
Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру.
Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.
Что понадобится для ремонта?
Обратите внимание, что замена печки ВАЗ 2114 (то есть радиатора) может быть осуществлена 2 способами: со снятием торпедо и без демонтажа приборной панели. Профессионалы отдают предпочтение первому способу. То есть, мастера-механики любого СТО меняют радиатор на 2114, предварительно разобрав топредо до винтика. С этой работой справится только тот, кто своими руками уже неоднократно собирал и разбирал приборную панель. Там очень много тонкостей и нюансов.
Говоря за нас, то нами будет осуществлена замена радиатора печки ВАЗ 2114 без снятия приборной панели.
Кстати, существует еще один способ смены радиатора. Народные умельцы вырезают дно в ВАЗ 2114, спокойно полазят под радиатор и быстро снимают его.
Но опять же, качественно изменить конструкцию машины могут только мастера высокой квалификации. Мы не будем туда влазить, от греха подальше.
Для этой работы нам понадобится:
Ремонт и обслуживание печки ВАЗ 2114
Причины неисправности печки на ВАЗ 2114 могут быть самые разнообразные. Практически у каждого автолюбителя проблемы с печкой ВАЗ 2114, как ни странно, возникают именно с приближением холодов, температура воздуха все понижается, а время затраченное на прогрев машины все увеличивается. Многие владельцы автомобилей не дожидаются возникновения проблем, а заблаговременно готовят свой автомобиль к зимнему периоду, в частности это касается и проверки рабочего состояния печки.
Невозможно отрегулировать температуру
Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру).
В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.
Печка плохо дует в ноги и боковые стекла
Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам.
Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.
Как заменить реле печки ВАЗ-2114 своими руками
Регулятор зажигания, расположенный в ВАЗ-2114 прямо под панелью приборов, невозможно отремонтировать, его можно только заменить. Работа по демонтажу старой детали и установке новой не требует специальных знаний, поэтому следуйте пошаговой инструкции, предложенной специалистами, и вскоре монтаж будет успешно завершен:
Печка дует холодным
Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.
Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.
Схема подключения отопительной системы ВАЗ
К7 — это реле, включающее обогрев заднего стекла.
Характеристика и устройство
Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона:
Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):
Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него.
Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.
Как проверить исправность реле печки ВАЗ-2114
Чтобы понять, в каком состоянии находится реле печки, необходимо своими руками произвести диагностику. Если интересует реле печки ВАЗ-2114, а именно где оно располагается, специалисты отвечают – на центральной консоли под панелью с приборами.
Для проверки приспособления произведите следующие действия:
- Возьмите омметр или мультиметр, который подходит для ВАЗ-2114.
- Акцентируйте внимание на втягивающей обмотке. Клеммы, расположенные здесь, проходят прямо к болту подключения обмотки возбуждения импульса в электромоторе стартера и болту провода, отвечающего за управление механизмом обогрева ВАЗ-2114.
Знание устройства печки на ВАЗ-2114, позволяющее самостоятельно заменить радиатор отопителя
Конструкция печки ВАЗ-2114 такова, что для начала любых работ с системой придётся изначально слить с системы охлаждения весь тосол, демонтировать приборную панель и только после этого приступить к выполнению ремонтных работ.
Для замены радиатора автомобилисту понадобится несколько часов свободного времени, при этом продолжить процесс следует со снятия пары шлангов, идущих к патрубкам краника.
Упростить задачу поможет максимальное ослабление хомутов. Автовладельцу придётся избавиться в подкапотном пространстве от шлангов, которые идут к патрубкам краника. После этого можно будет убрать все гайки, удерживающие радиатор. Демонтаж краника со щитка позволит избавиться от держателя тяги и самого приспособления (непосредственно конструкции тяги).
Продолжить процесс поможет снятие чехла, расположенного на ручках переключения передач. Автовладелец сможет избавить авто от облицовки из пластмассы, прикрывающей пространство под ручником. После этого следует открутить и демонтировать накладку пола, находящуюся в пространстве между креслами. Отсоединение от системы отопления салонного воздухоотвода поможет достать агрегат и разъединить соединительные элементы между электромоторчиком печки и резистором.
Для того чтобы демонтировать отопитель, придётся лишь открутить пару болтов. После замены основного приспособления все снятые детали следует установить в соответствующие места в обратном порядке.
Как провести диагностику работоспособности отопителя ВАЗ-2115
Причины поломки могут быть разные:
Как заменить радиатор печки 2114
Для замены радиатора печки вам потребуются следующие инструменты:
Устройство и принцип действия печки ВАЗ 2114/15
Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.
Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног
Устройство печки
Печка ВАЗ 2114/15 состоит из следующих элементов:
Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха
Предохранитель печки и причины его выхода из строя
Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.
Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя
Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.
Расположение реле системы отопления
Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.
Реле печки располагается под панелью приборов в блоке предохранителей
Переключатель режимов печки
Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.
Регулятор печки расположен на центральной консоли с левой стороны
Инструкция по замене
Радиатор — заменяемый агрегат, поэтому если он неисправен, его нужно поменять.
Процедура замены состоит из следующих этапов:
После ремонта микроклимат в салоне восстановится и уже будут не страшны никакие морозы.
Схема работы отопителя
Замена дополнительного резистора печки ВАЗ 2114
Для регулировки скорости функционирования печки на ВАЗ 2114 предусмотрен дополнительный резистор. У резистора есть две спирали с сопротивлением 0.82 и 0.23 Ом. При включении отопителя на первый режим, ток идет через две спирали. При включении второй скорости, ток будет идти через одну спираль с сопротивлением 0.23 Ом. А при включении третьего режима ток будет идти мимо резистора. Дополнительный резистор находится под педалью газа.
Резистор, как правило, не требует ремонта. Зачастую он ломается в результате обгорания контактов. В данном случае необходимо зачистить контакты. Также может оплавится колодка.
Особенности обратной сборки
Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:
Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.
После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.
Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.
Процесс замены радиатора печки
При замене радиатора печки рекомендуем также сменить и шланги. Стоят они не дорого, но могут сэкономить кучу нервов
Конечно, намного проще было бы демонтировать приборную панель для замены радиатора печки, но этот процесс долгий и требует большого количества времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную приборную панель.
Сразу, можно сказать, что для совершения операции потребуется еще одна пара рук, то есть помощник.
Итак, когда основные аспекты разобраны, можно приступить непосредственно к выполнению операций. Рассмотрим, последовательность действий направленных на замену радиатора печки:
Важно! При демонтаже радиатора печки необходимо соблюдать крайнюю осторожность, поскольку остатки охлаждающей жидкости могут вылиться с изделия на электронные устройства автомобиля, в том числе и электронный блок управления, что может их повредить или полностью вывести из строя.
Установка нового радиатора
Спорный вопрос о применении герметика. С одной стороны применять герметик в системе охлаждения нельзя, его остатки могут заклинить помпу. А с другой стороны шлицы радиатора часто кривые и шланги не держат. Решать ВАМ.
Нюансы
Установка нового радиатора печки проводится в обратном порядке, но существуют некоторые нюансы установки.
Рассмотрим, основные из них:
Выбор радиатора
Этот радиатор потёк. Видны следы антифриза!
К выбору радиатора печки стоит подходить ответственно, поскольку быстрый выход из строя повлечет не только дополнительные материальные вложения, но время, которое было затрачено, на весь процесс.
Итак, рассмотрим, возможные варианты покупки радиатора печки на ВАЗ-2114.
Оригинал
2108-8101060 – оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Он производится заводом АвтоВАЗ. Средняя стоимость составляет 750 рублей. Под таким же каталожным номером производятся деталь от компании «Лузар», поэтому оригинал легко спутать с аналогом.
Радиатор отопителя АвтоВАЗ
Аналоги
Кроме оригинальной запасной части, существует несколько аналогов, которые рекомендовано к установке. Они все прошли сертификацию и имеют те же посадочные крепления, что и оригинал. Итак, рассмотрим, какие аналогичные детали можно устанавливать:
Аналоговый радиатор печки
Причины выхода из строя радиатора печки
Многие автомобилисты при выходе радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что же способствует тому, что изделие вышло из строя:
Меняем фильтр салона ваз 2114
Воздух внутри салона без использования фильтра будет наполнен дорожной пылью и выхлопными газами, понятно, что это негативно скажется на здоровье водителя и пассажиров. Непосредственная функция фильтра автомобиля – очищение воздуха поступающего в салон. В результате он подвержен быстрому загрязнению, и от такого фильтра нет абсолютно никакой пользы. Только затрудняет проход воздуха к отопителю. По этой причине фильтр подлежит замене. Эта процедура доступна для самостоятельной замены. Для начала демонтируете щеткодержатели и систему стеклоочистителей, затем убирается решетка (пластиковая). После этого удаляются гайки крепления пластмассовой накладки, в результате освобождается небольшое отверстие. Фильтр ни чем не крепится, поэтому в его извлечении недолжно возникнуть проблем, и тем же путем меняется на новый. Все детали монтируются на свои места.
Процедура замены печки ВАЗ 2114 довольно проста. Основной момент это своевременная замена патрубков и хомутов, если они не годятся для дальнейшей эксплуатации.
После проведения ремонтных или обслуживающих работ не забывайте обратно заливать в систему жидкость для охлаждения.
По окончанию работы, при запуске мотора, печка должна отлично справляться с функцией обогрева. Если же случилось обратное, по всей видимости, возникла воздушная пробка.
При ремонте транспортное средство необходимо держать на ручнике. В случае если перед началом ремонтных работ автомобиль работал, тогда радиатор будет очень горячим, поэтому, немного подождите.
Если вы понимаете, что не справитесь с проведением данных работ, луче обратитесь в сервисную службу.
Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15
Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.
Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:
Схема их крепления к кузову также идентична.
Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00
На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.
Сравнение основных характеристик алюминиевых и медных радиаторов отопителя ВАЗ 2114/15
Главными преимуществами медных изделий является больший срок службы, повышенная теплоотдача и ремонтопригодность. Однако стоят они обычно почти вдвое дороже алюминиевых. Технические характеристики радиаторов во многом определяются их производителем.
Радиаторы ДААЗ
Наибольшей популярностью у владельцев ВАЗ 2114/15 пользуются радиаторы производства Luzar, Hola, Craft, «Пекар» и др. Все они находятся в одной ценовой категории и имеют близкие рабочие характеристики.
Радиаторы ДААЗ отличаются высокой эффективностью и длительным сроком службы
Улучшенными параметрами обладают алюминиевые радиаторы ДААЗ. Они имеют срок службы 4–7 лет и цену около 1000 руб. Особенности конструкции таких радиаторов заключаются в большем количестве ламелей (тонких пластин), а это существенно увеличивает площадь теплообмена. Радиаторы ДААЗ — оптимальный вариант для владельцев ВАЗ 2114/15.
Радиаторы ДААЗ за счёт большего количества ламелей обладают повышенной теплоотдачей
Ремонт печки ВАЗ 2114
Для осуществления ремонта печки необходимо ее снять и затем провести необходимую регулировку.
Советы по выбору радиатора
Давайте разберем основные нюансы при выборе печки на ВАЗ 2114. Как известно устройство отопителя ВАЗ 2114 заводского производства имеет большой показатель уровня необходимой теплоотдачи. Но в свободной продаже необходимой модели попросту нет, в этом случае приобретаем то, что есть в наличии. Естественно характеристики б/у радиатора абсолютно ни куда не годятся, причина очевидна, через пару месяцев придется опять менять радиатор, одним словом вы выбросите деньги на ветер. В данной ситуации более правильным решением будет немного переплатить, но приобрести новое устройство.
Опираясь на отзывы потребителей, большим спросом обладают радиаторы производителя ДААЗ, т.к. соблюдены качественные показатели производимых моделей, параметры теплоотдачи также на высоте. Что касается материала, из которого произведена печка ВАЗ 2114, нельзя с уверенностью определить лидера среди алюминиевых или медных радиаторов. У каждого есть преимущественные показатели и определенные недостатки, такие как, характеристики теплоотдачи, срок непосредственной работы.
