Замена сайлентблоков верхнего рычага

Для демонтажа верхнего рычага используют те же инструменты, что и для нижнего, и проводят аналогичные действия по вывешиванию передка транспортного средства и снятию колеса. Затем выполняют следующие шаги:

После ремонта следует посетить сервис и проверить развал-схождение колёс.

Однажды мне довелось менять сайлентблоки передка на своём авто, для чего специально был приобретён съёмник. Однако не обошлось без неприятностей, поскольку приспособление оказалось довольно хлипким и попросту гнулось во время затяжки болта при выпрессовке шарниров. В результате пришлось использовать подручные инструменты и материалы в виде кусков труб, чтобы завершить ремонт. После такой неприятной ситуации я сделал самодельный съёмник, который оказался гораздо надёжнее, чем покупной.

Перечень новых запчастей и требуемый для замены набор инструмента

На отечественном рынке запчастей в обширном ассортименте представлены новые детали нескольких типов, с полиуретановым и резиновым наполнением, и для замены передних сайлентблоков на ВАЗ 2107, автопроизводитель рекомендует использовать первые, а именно:

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Установку новых запчастей проводят с помощью стандартных наборов инструмента и некоторых специализированных съемников, заметно упрощающих весь процесс работы, а именно:

Процесс замены верхних сайлентблоков на ВАЗ 2107 сильно отличается от нижних, как по объему выполняемых работ, так и по стоимости в автомастерских. Официальные СТО на конец 2018 года, оценивают данную услугу в 1500-2000 рублей за верхний и нижний рычаг соответственно, а частные сервисы примерно в 1300-1800 рублей.

Как изготовить универсальный съемник сайлентблоков

Многие механики забивают сайлентблок молотком. При этом, повреждается резина, может смещаться металлическая втулка. Поэтому, всегда используйте съемники, в крайнем случае, имеются вполне безобидные методы поставить деталь на место без помощи специализированных инструментов. Об этом мы расскажем в конце статьи.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Как сделать съемник сайлентблоков своими руками? Перед ответом на этот вопрос, желательно разобраться, что такое сайлентблок. Так будет проще сделать съемник.

Сайлентблоком называют резинометаллический шарнир, который способен гасить вибрации, возникающие в подвеске.

На легковых автомобилях чаще встречается деталь, выполненная в виде втулки из металла с корпусом из эластомера. Самым распространенным вариантом при изготовлении шарнира является обычная резина.

Но, наиболее прочными и качественными, можно назвать полипропиленовые шарниры. Рекомендуется при замене приобретать именно такие.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

В зависимости от стиля вождения (аккуратный или спортивный), от качества дорог ресурс сайлентблоков отличается. Они могут износиться и за одно лето, а могут выдерживать несколько лет.

Также срок службы РМШ зависит от того, как их установили. При отсутствии съемника, некоторые ударяют по ним молотком. Если сажать сайлентблоки молотком, может повредиться резина, металлическая втулка может ходить.

Средний ресурс сайлентблоков от 100 до 150 тысяч километров пробега.

Как сделать съемник

После приготовления выше перечисленных деталей, приступаем к сборке съемного устройства:

Порядок работы со съемником:

Если снимать сайлентблоки без съемника, то надо прикладывать деревянную рейку, чтобы не повредить тяги.

Съемник сайлентблоков своими руками

Для гаражных мастеров рукоделов приятно изготавливать различные устройства для ремонта автомобильных узлов. Своими руками можно сделать съемники для снятия сайлентблоков, для снятия ступицы колес и т.д. Все что нужно — это желание, материалы и время на изготовление.

Сайлентблок — назначение, признаки неисправности

Сайлентблок является резинометаллическим шарниром, посредством которого осуществляется закрепление составных элементов подвески – рычагов к кузову авто.

Состоит этот шарнир из двух компонентов – стальной втулки, на которую сверху наплавлен резиновый слой. Располагается он в проушине рычага, а имеющаяся в его конструкции втулка предназначена для установки крепежного болта, которым фиксируется рычаг к кронштейну кузова.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Резино-металлические шарниры для автомобиля

Благодаря резиновой прослойке в месте соединения, большая часть вибраций подвески гаситься и не передается на кузов. Это и есть основная задача, которую выполняет резинотехнический элемент.

Особенность шарнира заключена в том, что в своем посадочном месте он сидит очень плотно, поэтому при замене обязательно потребуется приспособление для запрессовки сайлентблоков.

Отметим, что резинотехнический шарнир относится к расходным материалам. А все из-за того, что из-за воздействия внешней среды резиновая составляющая постепенно «стареет» и расслаивается. В результате шарнир уже не способен должным образом гасить вибрации, дополнительно в нем появляются люфты.

Признаками того, что необходима замена резинотехнических элементов подвески, являются:

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Неисправный шарнир (сайлентблок)

Если такие симптомы начали проявляться, лучше не оттягивать и провести замену шарниров.

Сайлентблоки ВАЗ 2107

На просторах интернета довольно часто обсуждаются особенности замены сайлентблоков подвески ВАЗ 2107 и других автомобилей отечественного и зарубежного автопрома. Проблема на самом деле является актуальной и обусловлена низким качеством наших дорог. Поскольку сайлентблок — один из важных элементов конструкции подвески транспортного средства, его выбору и замене нужно уделять особое внимание.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Сайлентблоки предназначены для гашения колебаний, которые передаются от одного узла подвески к другому

Что такое сайлентблоки

Сайлентблок (шарнир) конструктивно состоит из двух металлических втулок, связанных между собой резиновой вставкой. Деталь предназначена для соединения элементов подвески, а наличие резины позволяет гасить колебания, которые передаются от одного узла к другому. Сайлентблок должен воспринимать и переносить все деформации, которым подвергается автомобильная подвеска.

Где они установлены

На ВАЗовской «семёрке» сайлентблоки установлены в передней и задней подвеске. Спереди посредством этой детали крепятся рычаги, а сзади реактивные тяги (продольные и поперечная) соединяют мост с кузовом. Чтобы подвеска автомобиля всегда находилась в исправном состоянии, а управляемость не ухудшалась, нужно следить за состоянием сайлентблоков и своевременно производить их замену.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Передняя подвеска классических «Жигулей» состоит из следующих деталей: 1. Лонжерон. 2. Кронштейн стабилизатора. 3. Резиновая подушка. 4. Штанга стабилизатора. 5. Ось нижнего рычага. 6. Нижний рычаг подвески. 7. Шпилька. 8. Усилитель нижнего рычага. 9. Кронштейн стабилизатора. 10. Хомут стабилизатора. 11. Амортизатор. 12. Болт кронштейна. 13. Болт амортизатора. 14. Кронштейн амортизатора. 15. Пружина подвески. 16. Поворотный кулак. 17. Болт шаровой опоры. 18. Упругий вкладыш. 19. Пробка. 20. Обойма вкладыша. 21. Корпус подшипника. 22. Подшипник шаровых опор. 23. Защитный чехол. 24. Нижний шаровой палец. 25. Самоконтрящаяся гайка. 26. Палец. 27. Сферическая шайба. 28. Упругий вкладыш. 29. Прижимное кольцо. 30. Обойма вкладыша. 31. Корпус подшипника. 32. Подшипник. 33. Верхний рычаг подвески. 34. Усилитель верхнего рычага. 35. Буфер хода сжатия. 36. Кронштейн буфера. 37. Колпак опоры. 38. Резиновая подушка. 39. Гайка. 40. Тарельчатая шайба. 41. Резиновая прокладка. 42. Опорная чашка пружины. 43. Ось верхнего рычага. 44. Внутренняя втулка шарнира. 45. Наружная втулка шарнира. 46. Резиновая втулка шарнира. 47. Упорная шайба. 48. Самоконтрящаяся гайка. 49. Регулировочная шайба 0,5 мм 50. Дистанционная шайба 3 мм. 51. Поперечина. 52. Внутренняя шайба. 53. Внутренняя втулка. 54. Резиновая втулка. 55. Наружная упорная шайба

Какие бывают сайлентблоки

Помимо назначения сайлентблоков нужно знать, что эти изделия могут быть выполнены из резины или полиуретана. Принято считать, что замена резиновых элементов подвески на полиуретановые, где это возможно, только улучшит характеристики и работу подвески.

Сайлентблоки из полиуретана характеризуются более длительным сроком службы в отличие от резиновых.

Недостатком элементов из полиуретана является высокая стоимость — они примерно в 5 раз дороже резиновых. При установке полиуретановых изделий на ВАЗ 2107 можно улучшить поведение автомобиля на дороге, снизить деформации в подвеске, а также устранить так называемое выжимание, которое свойственно элементам из резины. Это говорит о том, что подвеска будет работать в том состоянии, которое предусмотрено конструкторами на заводе. При правильном подборе и установке деталей из полиуретана снижается шум, вибрация, поглощаются удары, что говорит о лучшей работе таких шарниров по сравнению с резиновыми.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Сайлентблоки из полиуретана считаются более надёжными, чем резиновые, но стоят намного дороже

Причины выхода из строя

Впервые сталкиваясь с поломками сайлентблоков, довольно сложно представить, что может произойти с этими изделиями после длительной эксплуатации. Со временем резина начинает рваться, в результате чего требуется замена шарнира. Причин того, что изделие приходит в негодность, может быть несколько:

Проверка состояния

Владельцам «семёрки» совсем не лишним будет знать, как же определить, что сайлентблоки нуждаются в замене. Качественные изделия ходят довольно долго — до 100 тыс. км. Однако из-за состояния наших дорог необходимость в их замене обычно возникает через 50 тыс. км. Определить, что резиновые шарниры пришли в негодность, можно по ощущениям в управлении автомобилем. Если машина стала управляться хуже, руль перестал быть таким же отзывчивым, как прежде, то это указывает на явный износ сайлентблоков. Для большей уверенности рекомендуется посетить СТО, чтобы специалисты выполнили диагностику подвески.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

При появлении видимых следов износа деталь нуждается в замене

Состояние сайлентблоков можно определить и самостоятельно при визуальном осмотре. Для этого потребуется загнать автомобиль на эстакаду или смотровую яму, после чего осмотреть каждый из шарниров. Резиновая часть не должна иметь трещин и разрывов. Одним из признаков выхода из строя сайлентблоков является нарушение развала-схождения колёс. Кроме этого, признаком износа рассматриваемой детали является неравномерный износ протектора шин. Это явление указывает на неправильно отрегулированный сход-развал, что может быть причиной неисправности подвески транспортного средства.

Новая Лада:  🚘 Установка датчика наружной температуры на Ладу Гранта | ▼ О Ладе ▼

Затягивать с заменой сайлентблоков не стоит, поскольку со временем посадочные места в рычагах разбиваются, так что может потребоваться замена рычага в сборе.

Диагностика сайлентблоков

https://youtube.com/watch?v=jdPqkl5NZxQ%3Ffeature%3Doembed

Замена сайлентблоков реактивных тяг

Реактивные тяги являются неотъемлемой частью задней подвески классических «Жигулей». Они закреплены посредством болтового соединения, а для снижения нагрузок и компенсации ударов от неровностей дорожного полотна используются резиновые втулки. Со временем эти изделия также приходят в негодность и требуют замены. Лучше всего менять их комплексно, а не по отдельности.

Из инструментов и материалов потребуются:

Рассмотрим замену втулок реактивных тяг на примере длинной продольной тяги. Процедура с другими элементами подвески проводится аналогичным образом. Разница заключается лишь в том, что для демонтажа длинной тяги необходимо снять нижнее крепление амортизатора. Работа состоит из следующих шагов:

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Если внутренняя обойма будет с одной из сторон слегка выступать, её нужно подровнять молотком.

После замены сайлентблока тягу устанавливают в обратной последовательности, не забывая смазывать болты, например, «Литолом-24», что в будущем облегчит демонтаж крепежа.

Замена втулок реактивных тяг ВАЗ 2101–07

Для замены сайлентблоков верхнего рычага потребуются такие же инструменты, как и при ремонте нижних элементов. Автомобиль поднимают аналогичным образом и снимают колесо. После чего проводят следующие действия:

Видео

В этом видео показано, как делать съемник сайлент блоков и как с ним работать.

Как менять сайлентблоки без съемника.

Как менять сайлентблоки на «классике» ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Как сделать съемник для ВАЗ 2113, 2114, 2115.

Как сделать съемник для снятия и установки резинометаллических шарниров на автомобилях Skoda Fabia (Шкода Фабиа), Skoda Rapid (Шкода Рапид), VW Polo Sedan (Фольксваген ПОЛО седан).

Самостоятельное снятие и установка новых деталей на нижнем рычаге

Снятие нижних сайлентблоков на ВАЗ 2107 начинают со следующих действий:

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Как самому сделать съемник сайлентблока

Сразу отметим, что замена сайлентблоков без съемника чревата повреждением деталей механизма. Очень «умные» мастера прибегают к забиванию внутренней части устройства с помощью молотка, но это приводит к тому, что неровное прилегание внутренней части может повредиться.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Гидравлический съемник сайлентблоков позволяет отсоединять одну часть устройства от другой, чтобы их не повредить.

Схема работы его основана на выкручивании или вкручивании специального длинного приспособления с резьбой, которое равномерно будет опускать или поднимать внутреннюю часть.

Этот процесс называется запрессовкой и чем она выполняется плавне и равномернее, тем будет дольше срок службы устройства.

При ремонте автомобиля важно помнить, что подвеска перед ремонтом ее составных частей должна находиться в своем рабочем положении. Если это правило проигнорировать, то установленный сайлентблок может существенно сократить время своей качественной работы.

В зависимости от того, какой тип механизма стоит на автомобиле (с перегородками или без них), будет меняться тип установки. Но это абсолютно не важно при том, какой должен быть съемник. Он может быть как покупным, так и самодельным.

Схема работы его в том или ином случае одинаковая: одна часть крепится к внутреннему блоку, а другая – к внешнему. Методом выкручивания одна часть извлекается из другой.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Прежде чем приступать к работе по собственноручному производству сайлентблока, стоит рассмотреть чертеж съемника сайлентблоков и посмотреть готовый магазинный вариант. На рынках такие устройства имеют схожий вид с домашними, поскольку конструкция у них очень проста – несколько металлических деталей и болтов соответствующего размера.

Инструкция

Гидравлический съемник сайлентблоков – универсальный. С помощью него можно выполнять как снятие устройств, так и запрессовку. Сделать такой механизм несложно – достаточно всего несколько деталей и пару часов времени, зато пользоваться вы сможете им каждый раз при ремонте деталей подвески.

Итак, инструменты, которые понадобятся для производства съемника – это: набор автомобилиста с множеством ключей и отвертками, небольшой отрез крепкой металлической трубы с таким диаметром, который немного больше взятого сайлентблока, несколько больших шайб из стали, длинный болт с качественной резьбой, специальная одежда и строительные перчатки.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Ход работ должен быть следующим:

Существуют и другие способы и подручные средства, которые могут послужить в качестве съемного механизма. При создании своими руками такого устройства, порассуждайте, что присутствует в вашем гараже и что из этого наименее необходимо.

Именно эти детали и можно использовать. Проанализируйте и включите мышление – сразу на мысль что-то придет.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Стоит понимать, что в зависимости от того, какая балка автомобиля ремонтируется – может быть разный сайлентблок, но описанная выше инструкция по созданию съемника будет подходить под разные типы устройств и может быть использована как для задней части, так и для передней.

При создании устройства стоит помнить, что у определенной модели автомобиля свои параметры и свои детали, которые могут быть разными по структуре и по размерам. Важно учитывать все особенности автомобиля, чтобы созданный съемник был подходящим и мог работать с этим устройством.

В завершении статьи хотелось бы отметить, что исправный сайлентблок помогает автомобилю ехать ровно, без лишних колебаний. Он может достаточно хорошо удалять вибрации, которые исходят от одной детали машины к другой, тем самым делая перемещение более комфортным.

Заботливый водитель всегда следит за состоянием подвески автомобиля, поэтому и смежные детали для него очень важны. Съемник для сайлентблоков своими руками сделать не так трудно, поэтому постарайтесь изготовить его из подручных материалов – так вы здорово сэкономите финансовые средства.

Делаем съемник

Как уже писалось выше, без съемника снимать данную деталь с автомобиля не рекомендуется. При снятии вы можете попасть по лапе (рычагу), и повредить его.

Причем, самое страшное тут микротрещины, которые могут вылезти наружу в самый неподходящий момент. Это приведет к аварии. Забивание нового сайлентблока на место, повреждает монтируемую деталь.

Вскоре после замены, подвеска вашего автомобиля снова начнет стучать.

Также возможно нарушение углов установки колес (такое возможно только на моделях с четырех рычажной подвеской). В таком случае, вы получите не только внеочередную замену шарниров, но и необходимость приобретения новых колес.

Покупной инструмент, в данном случае, далеко не всегда является оптимальным выбором. Они далеко не всегда оказываются надежными.

Также, их следует покупать, ну а зачем тратить деньги на то, что можно без проблем сделать самостоятельно практически из бросового материала.

Еще одна причина, по которой люди пытаются сделать подобное приспособление самостоятельно, необходимость поменять шарнир, при этом под руками съемника не оказалось.

Сначала нужно разобраться, как работает съемник. В самом простом варианте, путем закручивания гайки, сайлентблок выдавливается из проушины рычага. Существуют еще и гидравлические приспособления.

Работают они по такому же принципу, но приводятся в движение другими способами. Собрать гидравлический съемник в гаражных условиях практически невозможно.

Поэтому, мы сделаем винтовой вариант приспособления.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Для работы вам потребуется следующее:

Сборка приспособления достаточно проста, вставляем болт в цилиндр. С обратной стороны предполагается, что будет установлена гайка. Осталось применить это чудо гаражной сборки на практике. Работает съемник так:

Всем привет!Решил самостоятельно заменить сайлентблоки на своей ВАЗ-2107, съемников не было, поэтому пришлось придумать самодельные из подручных материалов.

Нам понадобится:— кусок 40-миллиметровой водопроводной трубы— большая шайба или пластина диаметром не менее 50 мм— болт М12-14 длиной 6-7 см с шайбами

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Отрезаем 2,5-3 см от водопроводной трубы, с помощью молотка отбиваем обрезок на наковальне, доведя его внутренний диаметр до 45 мм, чтобы сайлентблок нижнего рычага свободно через него проходил, или находим подходящую по диаметру трубку.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Начнем с верхнего рычага. Для этого берем болт, одеваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно).

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники — снять его с помощью большой отвертки и молотка.

Теперь перейдем к оправке по запрессовыванию новых сайлентблоков. Из той же трубы нарезаем еще два обрезка длиной 5-10 см, их диаметр как раз совпадает с диаметром «уха» наружной втулки сайлентблока.

Вставляем сайлентблок по центру посадочного места рычага и наставляем оправку, с другой стороны подставляем большую оправку и упираем о тисы или наковальню, чтобы предотвратить возможную деформацию рычага.

Теперь перейдем к нижнему рычагу. Там шарниры меняются тем же самым образом. Предварительно снимаем гайки и упорные шайбы с обеих сторон оси рычага, ставим большую наставку, большую шайбу и затягиваем гайку оси — желательно для этого использовать старую и ненужную гайку.

Если сайлентблок закис, то можно с помощью ударов молотка по боковине рычага или самой оправке попробовать его сорвать, подтягивая гайку.При установке новых заводим ось рычага и наживляем на нее сайлентблоки, наставляем малые оправки на сайлентблоки с обеих сторон и с помощью молотка запрессовываем сначала один, потом другой.

Новая Лада:  Замена тормозных дисков ваз 2114 своими руками

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Как запрессовать сайлентблоки своими руками?

О том, как извлечь «сайленты» мы уже поговорили, теперь возникает другая проблема, как запрессовать сайлентблоки? Данная процедура сложна тем, что требует определенных навыков и умений. Неправильно или «наперекос» установленный сайлентблок либо не будет ходить, либо выйдет из строя раньше времени.

Способ 1

Как и в вопросе выпрессовывания, запрессовка в идеале должна производиться при помощи тисков. Принцип аналогичный, но с точностью наоборот. Перед тем как запрессовать сайлентблок необходимо наждачкой очистить посадочное гнездо от ржавчины и остатков предыдущего сайлента. Затем проушина обильно смазывается мыльным раствором или смазкой типа «Литол». Устанавливается рычаг, сверху ставится сайлентблок, после чего через специальную оправку выполняется давление пресса на проставку, которая будет вдавливать сайлентблок в посадочное место.

Способ 2

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Когда нет пресса, запрессовать сайлентблоки можно, используя вышеупомянутые тиски или домкрат. Принцип такой же как и у пресса. Ставится рычаг, втулка, проставка и под воздействием силы тисков или домкрата выполняется запрессовка сайлента в посадочное гнездо.

Как запрессовать сайлентблок имея тиски — видео

Способ 3

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Пресс-съемник. Если сайлентблок небольшой, то «посадить его на место» можно, используя тот же пресс-съемник, который использовался для выпрессовки сайлента из гнезда. Опять же принцип одинаковый, только в качестве пресса используется шпилька и толстая шайба.

Способ 4

Кувалда и грубая сила. Данный способ крайне не рекомендую по той причине, что он вообще рассматривается как чисто теоретический, то есть он позволяет запрессовать сайлентблоки, однако каким будут последствия и качество сказать довольно сложно. Принцип довольно простой, берем рычаг, ставим на него сайлентблок, после чего резко и сильно ударяем по сайлентблоку, от чего он должен зайти в ухо рычага. Недостаток в том, что спрогнозировать правильность движения сайлентблока довольно сложно, он может зайти в посадочное место наперекосяк. Также возможно «закусывание» резиновых частей и повреждение самого сайлентблока или рычага. Короче говоря, удар очень сложно контролировать, и нередко после таких «экспериментов» приходится ехать к специалистам и все переделывать. Поэтому прежде чем использовать этот метод подумайте, как следует.

Способ 5

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Последний известный мне способ запрессовки сайлентблока — использование веса автомобиля. Принцип заключается в том, чтобы использовать вес машины, так сказать в корыстных целях. Выглядит это все следующим образом: под машину устанавливается гидравлический или винтовой домкрат, снимается колесо, хотя, думаю, оно и так снято, если вы меняете сайлентблоки, затем под ступицу устанавливается рычаг с сайлетблоком, который необходимо запрессовать. Далее все как следует выравниваем и начинаем медленно опускать домкрат, лучше, чтобы вам помогал друг или помощник. Веса машины, думаю, будет достаточно для того, чтобы вдавить сайлентблок в посадочное место. Недостаток данного способа в том, что он неудобен и в некоторой мере опасен, кроме того довольно сложно контролировать правильность посадки сайлентблока в посадочное место. Однако если у вас нет другого варианта, то способ вполне достоин вашего внимания.

В принципе все, других способов как выпрессовать или запрессовать сайлентблоки я не знаю, а вы? Если вы знаете еще какие-нибудь варианты достойные внимания, я с удовольствием их выслушаю и опубликую. Делитесь своими мнениями от прочтенного и комментируйте, буду рад любой конструктивной критике. Также напоминаю, что лучший способ сказать автору статьи спасибо — это поделиться данной статьей с друзьями в социальных сетях, используя специальные кнопки соц. сетей расположенные чуть ниже. Всем мира и добра, до новых встреч на ВАЗ Ремонт.

Замена сайлентблоков ВАЗ 2107

Замена сайлентблоков на ВАЗ 2107 представляет собой трудоемкую работу, для выполнения которой применяется несколько видов специализированных съемников, использование качественных деталей, прошедших сертификацию автопроизводителя и знание некоторых особенностей их монтажа, что обеспечит долговечный эксплуатационный срок службы установленных запчастей.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблока своими руками

Каждый водитель, который имеет малейшие представления об устройстве транспортного средства, знаком с таким элементом как сайлентблок. Такие детали выполняют в автомобиле немаловажную роль.

С их помощью происходит устранение колебаний в разных узлах автомобиля, которые возникают в процессе его эксплуатации. И хотя многие автомобилисты считают эту деталь не такой важной, как тот же двигатель или тормозную систему, за ним крайне важно следить и своевременно проводить ремонтные работы.

В противном случае, такая неосмотрительность приведет к тому, что неисправность сайленблоков повлечет за собой поломку механизма в котором он установлен, а то и к более серьезным проблемам на автомобиле. В этом полезном материале будет рассказано, как можно самостоятельно сделать съемник сайлентблока.

О том, какие инструменты для этого понадобятся и какие тонкости процесса стоит учесть при выполнении работы.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Использование съемника

В первую очередь хотелось бы отметить один важный момент. Дело в том, что проведение замены элемента без съемника чревато повреждением его и механизма в целом. Нередко опытные мастера стараются прибить внутреннюю часть устройства с использованием молотка.

Но зачастую такая манипуляция приводит к тому, что деталь неровно прилегает и ее внутренняя часть со временем начинает повреждаться. Решением подобной проблемы считается применение гидравлического съемника сайленблока, который помогает соединить две части устройства таким образом, чтобы не допустить повреждения.

При этом схема съемника основана на использовании длинного приспособления с резьбой, чтобы выкрутить и вкрутить элемент. Это позволяет равномерное опускание и поднятие внутренней части детали. Что же касается выполнения работ по изготовлению съемника своими руками, то в этом вопросе значимое внимание должно быть отведено ознакомлению со схемой.

Можно также посмотреть конструкции уже готовых съемников, которые можно отыскать в любом автомобильном магазине.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Инструкция по изготовлению

С помощью съемника можно быстро и легко выполнить снятие и запрессовку сайленблоков. Для изготовления такой удобной детали не требуется наличия оргомного багажа знаний и навыков. Работа по изготовлению съемника не представляет собой особой сложности и может быть выполнена при желании любым автомобилистом. Главное для этого взять нужный инструмент:

Для начала необходимо хорошо изучить автомобильную подвеску и определится с тем, как лучше использовать съемник. Далее в часть трубы следует с одной стороны вставить сайлентблок, а с другой — новый механизм. Направить сайленблок в посадочное место, взять болт и прикрутить его в центр.

Замена шарниров верхнего рычага

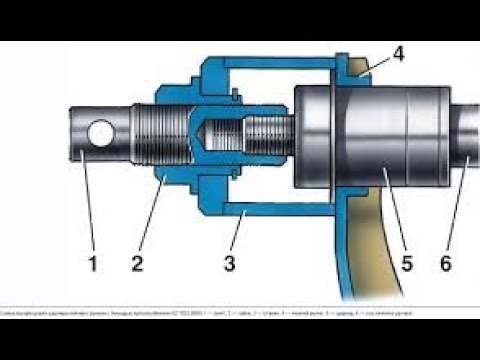

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Выпрессовка и запрессовка сайлентблоков своими руками

Каждый владелец автомобиля сталкивался с проблемой износа деталей ходовой автомобиля. Сайлентблоки являются важной составляющей подвески – они служат для гашения колебания от одного узла к другому.

Меняют компоненты по мере износа или каждые 100 000 км. Опытные водители часто производят запрессовку сайлентблоков своими руками, так как поломка не является сложной.

Каждый шофер способен заменить компоненты в домашних условиях, имея небольшой набор инструментов.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Специальные приспособления

Замена сайлентблоков производится путем выпрессовывания их из рычага подвески и запрессовывания с помощью специальных приспособлений. Набор для выпрессовки и запрессовки сайлентблоков бывает универсальным и специализированным. Первый вариант подходит для нескольких видов автомобилей, второй подбирается для каждой машины индивидуально.

Самый распространенный и простой съемник сайлентблоков состоит из:

Набор для выпрессовки может быть:

Можно купить один съемник или целый комплект. Технические характеристики и способы их применения указаны в инструкции.

Изготовление своими руками

Чтобы сэкономить деньги, приспособление для замены сайлентов можно сделать самому в домашних условиях из подручных средств.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

После приготовления инвентаря необходимо:

Вариант с тисками

Перед запрессовкой компонента необходимо наждачной бумагой очистить посадочные места от ржавчины и заусенцев. Потом смазать проушины смазкой «Литол» или жидким мылом. Сверху рычага установить деталь, на нее – специальную оправку, и с помощью тисков компонент запрессовать в гнездо.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Запрессовка с помощью пресса

Запрессовку сайлентблоков можно осуществлять с помощью пресс-съемника, которым деталь была снята. Нужно подобрать необходимую наставку для запрессовки, смазать проушину, правильно установить деталь и задавливать, периодически посматривая, чтобы компонент не пошел наперекосяк.

Приспособление для выпрессовки

Чтобы удостовериться в необходимости замены компонентов, нужно сделать визуальный осмотр резиновых деталей. Они должны быть целыми, без деформации. При раскачке авто люфта быть не должно. При движении автомобиля износ выявится стуком подвески, покачиванием кузова и неустойчивым движением авто.

Чтобы достать сайлентблок в домашних условиях, необходимо:

Применение грубой силы

Если под рукой не оказалось ни одного из вышеперечисленных приспособлений, для выпрессовки сайлентблоков можно использовать обыкновенный молоток и отвертку или какой-нибудь толстый заточенный штырь. Его необходимо вбить между втулкой и сайлентблоком. В результате втулка детали деформируется вовнутрь, после этого можно будет вытащить резинку и выбить сайлентблок.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Чтобы запрессовать сайлентблок с применением грубой силы, необходимо вставить деталь в проушину, резким и сильным ударом молотка забить ее в свое посадочное место.

Недостатки этого метода:

После использования этого метода компонент часто повреждается, и его нужно будет перепрессовать.

Новая Лада:  Замена лобового стекла ваз 2115 своими руками

Запрессовка весом автомобиля

Многие автомобилисты запрессовывают сайленты весом собственного автомобиля.

Для этого необходимо:

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Этот способ имеет несколько недостатков:

При отсутствии съемников и тисков этот способ позволяет неплохо справиться с задачей, нужно только быть предельно осторожным и соблюдать меры безопасности.

Коротко о выпрессовке

При умении работать с инструментом замена сайлентблоков является простой задачей.

Перед выполнением работы необходимо тщательно изучить алгоритм замены деталей, следовать инструкции и соблюдать правила безопасности. Замену можно производить, не снимая рычаг с машины.

Способы выпрессовки зависят от места расположения сайлентблока. Лучшим и простым методом считается выдавливание детали пресс-съемником с резьбовыми соединениями.

Cъёмник сайлентблоков

Съёмник сайлентблоков позволяет аккуратно и без порчи деталей (рычагов) выпрессовать изношенные сайлентблоки и запрессовать новые, даже не снимая деталь с автомобиля, мотоцикла или скутера. В этой статье, рассчитанной на новичков в ремонте ходовой, будут описаны и показаны варианты съёмников, от заводских до самодельных и принцип работы съёмника.

Сайлентблоки имеются в любом автомобиле, мотоцикле и даже мопеде (скутере) и после определённого пробега любой техники, резина сайлентблока стареет, изнашивается, появляются люфты, стуки и дефекты в управляемости машины. Ездить становится не комфортно и даже опасно и разумеется изношенные детали требуют замены.

Заменить изношенные сайлентблоки конечно же можно с помощью молотка или кувалды, но вряд ли ударная технология позволит произвести ремонт без порчи деталей (рычагов) и рук.

Можно конечно для выпрессовки использовать пресс, но во первых далеко не у всех он есть в мастерской, во вторых для пресса всё равно придётся подбирать или точить оправки (втулки), а в третьих пресс позволит выпрессовать изношенные сайлентблоки только из снятого с машины рычага.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Ну а съёмник сайлентблоков, даже самодельный, позволит произвести замену изношенных сайлентблоков легко, бесшумно и без порчи деталей, причём выпрессовка будет производиться в некоторых случаях по месту, то есть без снятия самого рычага с машины. В итоге съёмник позволяет сэкономить кучу нервов и времени, ну и конечно же не придётся махать молотком.

Сейчас уже полно в продаже заводских съёмников для выпрессовки сайлентблоков, которые предназначены по диаметру втулок для конкретных моделей машин. Но в продаже можно встретить и более универсальные съёмники, например как на фото чуть ниже, которые в своём наборе имеют множество давящих втулок разного диаметра.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

Искать и покупать данный набор есть смысл если вы часто меняете машины, то есть самостоятельно их ремонтируете и потом продаёте, ну или занимаетесь ремонтом машин профессионально.

Если же у вас имеется одна машина, на которой вы ездите несколько лет и все эти годы вы самостоятельно обслуживаете её ходовую часть, то лучше всего приобрести или изготовить съёмник сайлентблоков с диаметром втулок только лишь для вашего автомобиля или мотоцикла (скутера).

К тому же на большинстве серийных машин диаметр сайлентблоков почти одинаковый и часто один и тот же съёмник подходит для деталей некоторых разных марок автомобилей.

Но прежде чем отправляться в магазин за съёмником (или к токарю) следует подлезть под вашу машину с штангельциркулем и замерить наружный диаметр изношенных резиновых втулок (сайлентблоков), которые вам предстоит выпрессовать и заменить новыми.

Это позволит купить съёмник с втулками именно под ваши детали (сайлентблоки).

Конечно же многие продавцы знают для какой модели машины подходят продаваемые у них съёмники, но я встречал таких, которые не знали (особенно для мотоциклов и сутеров), а если и знают, то всё же лучше доверять мерительному инструменту, чем продавцу. Лишняя проверка никогда не помешает и избавит вас от беготни обратно в магазин, для замены на другой.

Для того, чтобы новичкам не ошибиться в диаметре давящих втулок покупаемого или изготавливаемого вами съёмника, достаточно взглянуть на чертёж чуть ниже, ну и как было сказано выше, замерить сайлентблоки на вашей машине. Разумеется все размеры на чертеже чисто условные и эти размеры подбираем именно для сайлентблоков вашей машины, а как подобрать, я напишу чуть ниже.

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

На чертеже видно, что та втулка, которая будет давить на сайлентблок при выпрессовке (втулка указанна красной стрелкой), должна быть чуть меньшего диаметра (примерно на пол миллиметра), чем наружная металлическая обойма сайлентблока (указанная зелёной стрелкой) и соответственно чуть меньше, чем внутренний диаметр посадочного отверстия в рычаге подвески вашей машины.

Ну а большая втулка, указанная синей стрелкой на чертеже, должна быть на несколько мм больше маленькой втулки и самого сайлентблока (его наружной обоймы), но наружный диаметр большой втулки должен быть не больше диаметра самого рычага, в идеале большая втулка должна упираться в середину рычага вокруг его отверстия (идеальное место упора большой втулки указано пунктирной линией на чертеже).

Это позволит втулке (указанной красной стрелкой) при выпрессовке сайлентблока свободно пройти сквозь посадочное отверстие в рычаге подвески и до конца выдавить изношенный сайлентблок наружу. Надеюсь новичкам всё понятно.

Замена сайлентблока с помощью съёмника. О замене сайлентблоков с помощью съёмника я уже писал вот в этой статье, на примере автомобиля Волга. Но и для автомобилей других марок принцип работы практически одинаковый. Главное как я уже говорил выше, точно подобрать по диаметру втулки съёмника.

Маленькую втулку съёмника, как видно на чертеже, упираем в металлическую обойму сайлентблока, а большую втулку упираем с другой стороны в корпус рычага. Далее подкладываем шайбы на втулки (на некоторых конструкциях съёмников шайбы и втулки одно целое и это удобнее) и стягиваем этот «бутерброд» с помощью длинной шпильки или болта.

Разумеется шпилька или болт должны быть чуть меньшего диаметра чем внутренняя обойма сайлентблока и свободно проходить сквозь весь «бутерброд».

Далее остаётся сжать собранную конструкцию с помощью гаек, и далее нужно давить гайками, стягивая весь «бутерброд», пока меньшая втулка съёмника не выдавит сайлентблок из посадочного отверстия рычага (при этом сайлентблок выдавится во внутрь большой втулки съёмника).

При запрессовке нового сайлентблока, всё конструкцию собираем точно также как и для выпрессовки (почти как на чертеже), только новый сайлентблок будет располагаться пока не в рычаге, а между маленькой втулкой и посадочным отверстием в рычаге, и гайки на шпильке будут выкручены соответственно немного больше (примерно на ширину сайлентблока).

Опять же остаётся сжать гайки, при этом следим чтобы в начале запрессовки сайлентблок не перекосило, то есть чтобы он располагался в начале отверстия рычага ровно без перекосов. Сжимаем гайки до тех пор, пока новый сайлентблок не войдёт полностью в посадочное отверстие рычага.

Самодельный съёмник сайлентблоков.

Самодельный съёмник совсем несложно изготовить (опять же согласно чертежу выше), если имеется токарный станок или знакомый токарь. Втулки и шайбы советую точить как одно целое, так будет проще и легче при установке съёмника для выпрессовки.

Разумеется следует точить втулки (а также шпильку) из качественной углеродистой стали (например СТ45, 40Х13 и им подобным). Из таких сталей съёмник прослужит намного дольше любого заводского китайского съёмника, которыми захламлены рынки и магазины.

Однако если нет токарного станка, или знакомого токаря, то вполне можно самостоятельно изготовить съёмник сайлентблоков имея в наличии лишь болгарку и дрель с набором свёрл.

Потребуется поискать в гаражном хламе отрезки труб подходящего диаметра (подойдут даже водопроводные), затем отрезать болгаркой нужные отрезки трубы, ну и подыскать или изготовить из листового металла шайбы, которые будут чуть больше, чем диаметр отрезков труб (втулок).

Съемник сайлентблоков ваз 2107 своими руками чертежи и размеры

В качестве втулок можно использовать не только трубы подходящего диаметра, но и водопроводные муфты (см. фото), накидные головки из набора инструментов. Да и вообще любая цилиндрическая деталь, валяющаяся в гараже и подходящая по диаметру, может быть использована в деле.

Кстати, пример выпрессовки сайлентблоков съёмником, изготовленным из подручных материалов, найденных в гаражном хламе, показан в видеоролике под этой статьёй.

Главное чтобы диаметры найденных отрезков подошли к вашим сайлентблокам, которые необходимо заменить. А как определить нужные диаметры я описывал выше.

Замена сайлентблоков на ВАЗ 2107

Замена сайлентблоков подвески ВАЗ 2107 — процедура не из лёгких. Насколько часто приходится её выполнять, напрямую зависит от условий эксплуатации автомобиля, качества деталей и правильности их монтажа. Облегчает работу специальный съёмник, посредством которого большинство автолюбителей сможет провести ремонт самостоятельно.

Замена сайлентблоков нижнего рычага

Сайлентблоки при выходе из строя, как правило, восстановлению не подлежат, это обусловлено их конструкцией. Для проведения работ по замене резинометаллических шарниров нижнего рычага на ВАЗ 2107 потребуются следующие инструменты:

Порядок действий по демонтажу нижнего рычага следующий:

В процессе сборки следует использовать новые гайки для затяжки оси рычага и шарового пальца.

Как заменить сайлентблоки нижних рычагов ВАЗ 2101–07

https://youtube.com/watch?v=hutJTk6Fawk%3Ffeature%3Doembed

Для снятия и установки сайлентблоков используется один и тот же съёмник. Потребуется лишь изменить положение деталей в зависимости от того, какая операция предполагается (запрессовать или выпрессовать).

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 5,00 из 5)
Загрузка...

Оставьте комментарий
