Замена фильтра топлива ваз 2114

Топливный фильтр в автомобиле служит для очистки топлива от механических примесей и предохраняет элементы топливной системы от засорения. Засорение деталей привод перебоям в работе двигателе или к его полной остановке. В некоторых случаях в результате забивания грязью элементов системы может потребоваться ремонт, что приводит к трудовым и материальным затратам. И в любом случае доставляет немало хлопот владельцу транспортного средства.

Замена фильтра топлива ваз 2114

Не секрет, что для минимизации проблем с автомобилем, за ним необходим постоянный уход. Обязательно следите за износом запчастей, вовремя их меняйте, пока их поломка не привела к еще большим финансовым потерям.

Особое внимание обратите на топливную систему. Если выйдет из строя она, тогда двигатель работать не сможет.

Замена фильтра топлива ваз 2114

Используемый топливный фильтр ВАЗ 2114 является ключевым элементом всей системы. Ведь его задача — отсеивать ржавчину, различного рода примеси, которые обязательно присутствуют в топлива на наших автозаправочных станциях. Фильтрующий элемент обеспечивает подачу чистого, безопасного для системы бензина.

Менять его приходится многим автовладельцам, потому поговорим про это более подробно.

Основной этап

1.С помощью двух ключей (на 17 и 19) откручиваем гайки штуцеров с обеих сторон фильтра.

Замена фильтра топлива ваз 2114

Либо, если крепление на проволочных клипсах, отжимаем фиксаторы.

В обоих случаях необходимо подставить емкость для остатков топлива, чтобы избежать попадания на одежду, тело или пол.

2.Отворачиваем гайку кронштейна крепления топливного фильтра.

Замена фильтра топлива ваз 2114

3.Вынимаем отработанный элемент и заменяем на новый. При этом учитываем направление движения топлива в системе. Как сделать это правильно — подскажет стрелочка на корпусе фильтра. Иногда дополнительно имеются надписи in (вход) и out (выход).

Замена фильтра топлива ваз 2114

Закручиваем гайку хомута крепления.

4.Проверяем степень изношенности уплотнительных колечек. При необходимости заменяем и их тоже. (9)

Замена фильтра топлива ваз 2114

5.Подсоединяем патрубки. Закручиваем гайки на штуцерах или зажимаем фиксаторы.

Замена фильтра топлива ваз 2114

На этом работы по установке топливного фильтра на ВАЗ-2114 можно считать законченными, и как вы могли убедиться сами, ничего сложного в такой работе нет. Главное точно следовать нашей инструкции.

Инструкция предусматривает замену каждые тридцать тысяч километров. Если бы на заправках в баки лился идеальный бензин, то топливный фильтр и вовсе не нуждался в замене, но учитывая качество продаваемого нам топлива, 30000 — очень оптимистичная цифра.

Замена топливного фильтра на Ваз 2114

Засориться топливный фильтр может сразу после заправки плохим бензином, а может спустя полтысячи километров. Симптомы засорения в последнем случае обычно появляются постепенно. Начинают плавать холостые обороты, появляются провалы при резком газе, растет расход топлива и на тех же условиях езды, заглушенный движок даже «на горячую» плохо заводится. Виной этим недугам могут быть свечи, высоковольтные провода, регулятор холостого хода, но их комбинация, особенно после заправки в сомнительном месте, говорит о загрязненном фильтре.

Топливный фильтр — это расходка. Стоит копейки, тем более на отечественную машину, поэтому запасной фильтр (а нелишне два) всегда должен быть в машине. Вот только расположен он на днище под багажником, поэтому придется лезть под машину. Неудобно, конечно, учитывая массу проблем, которую он может доставить (и регулярно доставляет) владельцам 14ой.

Итак, берем фильтр, комплект уплотнителей, ключи на десять, семнадцать и девятнадцать. Пригодится небольшая емкость для того, чтобы слить бензин из топливопровода. Первым делом сбрасываем давление топлива. Крепление, если сильно заржавело, потребует обработки смазкой wd-40. Откручиваем штуцер с помощью ключей 17 и 19 и сливаем бензин. Выльется грамм 400. Откручиваем другой, отводящий штуцер.

Откручиваем старый фильтр с помощью ключа на 14

Отсоединив все трубки, откручиваем болт, крепящий сам фильтр, снимаем его. Обязательно меняем все прокладки. Обязательно! Потом ставим новый фильтр, прикручиваем его ключом на 10, ну и все операции проводим в обратной последовательности.

Устанавливаем новый фильтр на Ваз 2114

Те пол-литра бензина, что мы слили из топливопровода, утилизируем любым способом, только не переливаем обратно в бак! И на заправку, продавшую этот бензин, не ездим.

Заводим машину и смотрим на соединения фильтра с патрубками. Если подтеки не обнаружены, дело сделано.

Видео — пошаговая замена топливного фильтра на Ваз 2114

Для стабильной работы силового агрегата в топливной магистрали ВАЗ 2114 имеется специальный фильтр. С течением времени он постепенно забивается, теряя при этом свою первоначальную пропускную способность. Решить проблему помогает замена расходника на новый.

На ВАЗ 2114 инжектор в зависимости от объема двигателя применяется два разных вида фильтров тонкой очистки. Так авто с моторами на 8 клапанов комплектуется преимущественно расходниками 21120-1117010.

Особенностью данного фильтра является крепление топливопроводов не на защелках, а на резьбе. Оригинал имеет стоимость 200-300 рублей.

Также в продаже есть аналоги. В таблице ниже представлены наилучшие альтернативные варианты родному расходнику.

Оригинальный фильтр 21120-1117010

Таблица — Оптимальные аналоги топливного фильтра с гайками

На части авто используется фильтр тонкой очистки на защелках с артикульным номером 21230-1117010. Его цена находится в пределах от 200 до 300 рублей. На ВАЗ 2114 возможна установка аналогов родного расходника. В таблице ниже представлены рекомендуемые бренды.

Фирменный расходник 21230-1117010

Таблица — Аналоги топливного фильтра тонкой очистки с клипсами

На автомобилях ВАЗ 2114 в большинстве случаев используется топливный фильтр грубой очистки, артикул которого — 2112-1139200. Стоимость сеточки составляет 30-80 рублей. С расценками на аналоги можно ознакомиться ниже.

Таблица — Аналоги топливной фильтр-сеточки 2112-1139200

На части машин стоит сеточка-фильтр 1118-1139200. Ее цена варьируется от 50 до 100 рублей. Посмотреть наилучшие аналоги, которые хорошо зарекомендовали себя в эксплуатации, можно в нижеприведенной таблице.

Таблица — Альтернативы топливной фильтр-сеточке 1118-1139200

Особое внимание обратите на топливную систему. Если выйдет из строя она, тогда двигатель работать не сможет.

Признаки засорившегося фильтрующего устройства

На фильтре стоит специальная фильтровальная бумага, ячейки которой с течением эксплуатации автомобиля забиваются. Из-за этого топливо пропускается хуже, потому начинаются проблемы с самим двигателем. Обнаружить, что фильтр забился, можно по нескольким очевидным признакам.

Как видите, признаков много, и они во многом отличаются друг от друга. Эти признаки не свидетельствуют на 100%, что проблема заключается именно в фильтре. Подобные явления возникают при неисправности электронного блока управления, датчиков, дроссельной заслонки, свечей, детонации и так далее.

Как проверить, что проблема именно в фильтре? Легко.

Где он находится

По сути, замена топливного фильтра ВАЗ 2114 будет невозможной, если не знать, где именно располагается данный элемент.

А находится он под багажником, на его днище. Он монтируется в топливную магистраль и представлен в виде картриджа. Для осмотра потребуется яма или эстакада.

Собственно, если вы его отыскали, можно двигаться дальше.

Техническое обслуживание автомобилей – обязательное условие безаварийных поездок. Завод – изготовитель указывают состав, периодичность выполнения работ. Традиционно профилактические мероприятия связывают с пробегом. Список начинается с диагностики, замены расходных материалов, износившихся деталей. Экономия на мелочах может привести к выходу из строя основных узлов, агрегатов. В статье рассматривается замена топливного фильтра на ваз 2114.

Инжекторное оборудование критично к качеству бензина. Топливная система содержит фильтры грубой (встраивается вместе с погружаемым насосом), тонкой (устанавливается в разрыв топливного шланга) очистки. Производители ваз 2114 рекомендуют менять бензофильтр через 30 тысяч километров. Поправки вносят состояние дорог, качество нефтепродуктов. Периодичность проведения техосмотра может сократиться вдвое.

Замена фильтра топлива ваз 2114

Засоренность фильтрующего элемента вызывает:

Описанные симптомы могут быть вызваны также другими неисправностями. Если проверки блока электронного управления, зажигания, датчиков, регулировки двигателя не приносят положительного результата – пора менять бензиновый фильтр на ваз 2114.

Существует метод тестирования путем измерения давления на рампе манометром. Отклонение показаний стрелки от заводских значений косвенно подтверждает догадку. Полную уверенность принесет установка нового топливного фильтра. Сто процентную убежденность дает вскрытие – снятую деталь выдержать неделю на сквозняке, осторожно распилить ножовкой по металлу, ознакомиться с внутренним миром, появится ясность.

Замена обязательна при покупке подержанного автомобиля – неизвестна дата установки бензофильтра.

Новая Лада:  Как заменить реактивные тяги на ваз 2107 без ямы

Топливный фильтр на ваз 2114 выбирается в зависимости от типа двигателя. Авто с мотором 1.6 л. комплектуется фильтрующим устройством на резьбовых соединениях. Штуцеры на зажимных защелках устанавливают на машины с объемом 1.5 л. Перед покупкой полезно заглянуть под автомашину.

Замена бензинового фильтра на ваз 2114

Фильтр тонкой очистки топлива внешне похож на цилиндрический бочонок, заполненный специальной бумагой (задерживает частицы грязи, ржавчины, мусора размером более пяти – семи микрон) закреплен на днище рядом с бензобаком под багажным отделением. По краям встроены два штуцера, подведены входной, выходной бензопроводы. Встречается описание моделей ваз 2114 с фильтрующим прибором, установленным в моторном отсеке.

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

Для удобства работы необходимо установить транспортное средство над смотровой канавой, на эстакаду, использовать специальный подъемник. Многолетнего опыта автомеханика не требуется. С заданием может справиться внимательный новичок.

Порядок действий по замене бензинового фильтра

Расположение блока предохранителей указывается в альбоме. Встречаются три версии размещения:

Запустить двигатель, подождать, пока заглохнет.

Выровнять давление, стравить топливо.

Отсутствие провалов, устойчивая работа на холостых оборотах – замена фильтра бензинового на ваз 2114 выполнена удачно. Сделать пробный выезд, испытать различные режимы двигателя. Произвести необходимые регулировки.

Что есть свеженького?

Замена фильтра топлива ваз 2114

Хранение личных вещей на складе

Замена фильтра топлива ваз 2114

Виды фур для перевозки грузов

Замена фильтра топлива ваз 2114

Автомобиль Инфинити QX80 (QX56) с современной OS Android и навигацией

Замена фильтра топлива ваз 2114

Зачем нужна и какую выбрать

До определенного момента некоторые автовладельцы не имеют никакого понятия о таком очистительном элементе топливной системы, как топливный фильтр и, естественно, не знают, как его поменять. По мнению изготовителя, бензофильтр следует менять каждые 30 тыс. км. пробега автомобиля, при наличии хорошего топлива. К сожалению, качество продукции на отечественных заправках не отвечает всем стандартам качества, вследствие чего автомобилисты нередко сталкиваются с неприятными ситуациями, когда провалы и рывки двигателя начинают проявлять себя, сначала на высокой скорости движения, а затем и на низкой. Бывает, что подобные симптомы и вовсе не возникают, но может случиться, что в один далеко не прекрасный день, машина вовсе не заведется, так как засорившийся двигатель выйдет из строя. Чтобы избежать подобных нежелательных последствий и ремонта самой дорогостоящей детали авто, эксперты советуют менять топливный фильтр каждые 15-20 тыс. км. пробега.

В данной статье мы рассмотрим замену топливного фильтра на ВАЗ 2114 2007 года выпуска, который пожаловал к нам с проблемой неустойчивого холостого года и небольшими провалами во время движения автомобиля при наборе оборотов. Вы узнаете, как самостоятельно заменить топливный фильтр в ВАЗ 2114, в каких случаях он подлежит замене и очистительный элемент какой марки лучше выбрать.

Признаки засоренного топливного фильтра

Прежде чем приступать к самостоятельной замене топливного фильтра, вы должны удостовериться, что причина неисправности двигателя кроется именно в забитом топливном фильтре. В процессе эксплуатации фильтровальная «гармошка» забивается различным мусором, и пропускная способность фильтра резко снижается, вызывая перебои в работе двигателя. Есть ряд симптомов, по которым вы можете определить, что причина неполадок возникла из-за непригодности топливного фильтра:

Признаков засоренности топливного фильтра достаточно много и они все разнообразны. Кроме того, обращать внимание на них следует пристально, так как все эти неприятности не свидетельствуют однозначно о вышедшем из строя топливном фильтре. Помимо этого, они могут указывать на неисправности каких-либо частей системы управления: датчиков положения коленчатого вала, электронного блока управления, детонации, массового расхода воздуха, положения дроссельной заслонки, свечей, регулятора холостого хода, проводки.

Чтобы наверняка убедиться в неисправности именно топливного фильтра воспользуйтесь следующим методом: подключите манометр к ниппелю, расположенному на топливной раме форсунок; запустите двигатель и измерьте давление топлива. В случае если данные манометра ниже, по сравнению с регламентированным давлением в инструкции по эксплуатации автомобиля, то можете быть уверены, что причина аварии заключается именно в засоренном фильтрующем элементе.

Прежде чем приступать непосредственно к замене старого фильтра на новый, следует заехать в автомагазин и приобрести хороший очистительный элемент для вашего ВАЗ 2114.

Как вы знаете, автомобили ВАЗ 2114 оснащены инжекторными силовыми установками, объем которых 1,5 и 1,6 литров. Инжекторные двигатели нуждаются в более тщательном очищении поступающего топлива, в отличие от карбюраторных. Поэтому топливный фильтр ВАЗ 2114 должен обладать пропускной способностью, которая составляет 5-7 микрон и выдерживать рабочее давление в 3-5 бар.

Топливные фильтры на ВАЗ 2114 различаются способами крепления патрубков топливопровода: в автомобилях с объемом 1,5 литра используется шестигранное крепление; у моделей с объемом 1,6 литров применяется пружинная фиксация (защелки).

Стоимость топливных фильтров зависит от качества самого изделия и от фирмы-изготовителя. Каждый автовладелец решает сам для себя: переплачивать ли за разрекламированную торговую марку или приобрести качественный фильтр малоизвестной фирмы по средней цене. Единственное, не стоит приобретать продукцию явно сомнительного качества.

Приблизительная цена топливного фильтра на автомобиль ВАЗ 2114 составляет 150—600 руб.

На наш ВАЗ 2114 мы приобрели топливный фильтр — MANN — WK 31/2. Довольно таки неплохой образец.

Замена топливного фильтра ВАЗ 2114

Перед работой подготавливаем необходимые инструменты. Вам понадобится:

Техника безопасности при работе с топливной системой

Не пренебрегайте правилами безопасности, особенно при работе с горючими материалами. При замене топливного фильтра может разлиться бензин, поэтому работа должна производиться в хорошо проветриваемом помещении. Итак, перед началом работ:

Сброс давления в топливной системе

Перед любыми операциями, касающимися топливной системы необходимо сбросить давление в бензопроводе. Для этого ставим транспортное средство на ручной тормоз и включаем нейтраль; снимаем или отодвигаем заднее сидение; открываем лючок, расположенный под креслом на днище авто; отключаем питание топливопровода, отсоединяя разъем. Далее заводим двигатель и ждем некоторое время, пока не выработается весь бензин в моторе и он сам не заглохнет. После этого опять пробуем завести машину, чтобы убедиться, что давление топлива пропало.

Есть второй способ спуска давления топлива. Для этого нужно снять «минусовой» провод с аккумуляторной батареи и в монтажном блоке извлечь предохранитель F3, отвечающий за питание бензонасоса. Далее также стравливаем все топливо, находящееся в двигателе, посредством его запуска. После спуска давления, установите предохранитель на прежнее место.

Снятие старого топливного фильтра

Для замены фильтра нам необходим подъемник или смотровая яма. Топливный фильтр расположен на днище автомобиля за бензобаком, перед выхлопной трубой. Он вмонтирован в виде картриджа на топливной магистрали ВАЗ 2114.

Сам процесс снятия старого фильтра у автомобилей с разным объемом двигателя существенно различается.

На нашем ВАЗе установлена 1,5 литровая силовая установка, поэтому фильтр мы будем снимать следующим образом:

Замена фильтра топлива ваз 2114

Обращаем ваше внимание, откручивайте гайки аккуратно, стараясь не повредить шланги бензопровода.

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

Если вы обладатель ВАЗ 2114 с 1,6 литровым объемом двигателя, то ваша задача упрощается. Вам просто нужно нажать на пружинные фиксаторы топливопровода и предельно аккуратно снять шланги.

Монтаж нового топливного фильтра на ВАЗ 2114

Перед установкой нового фильтра не забудьте сменить уплотнительные кольца на патрубках бензопровода.

В случае попадания на резиновые детали или сам фильтр бензина, вытрите эти компоненты насухо. В противном случае они послужат вам недолго.

Бензофильтр монтируется в обратной последовательности его снятию. Заострите внимание на направлении топливного фильтра. На его корпусе находится стрелка, указывающая, в какую сторону движется поток бензина. Если ваш автомобиль оснащен 1,5 литровым двигателем, то стрелка показывает направление от правого к левому борту. Если в авто 1,6 литров рабочий объем двигателя, то, наоборот, поток бензина будет направлен слева направо.

После установки нового фильтра должно пройти какое-то время, прежде чем очистительный элемент заполнится бензином и вытеснит весь воздух. После этого приступайте к проверке герметичности соединений. Заведите двигатель на 5-6 секунд и осмотрите его – нет ли подтеканий бензина. Если вы обнаружите подтеки топлива, то попробуйте более плотно насадить патрубки топливопровода на фильтр.

Новая Лада:  Замена монтажного блока ваз 2114

Замена фильтра топлива ваз 2114

Заключение

Чтобы выполнить работу правильно и грамотно, вам потребуется определенный набор инструментов, куда входит:

Не хотите, чтобы простая замена фильтра закончилась печальными последствиями? Тогда внимательнейшим образом ознакомьтесь с основными правилами безопасности.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два вида: для грубой очистки (сетка в бензонасосе) и тонкой очистки ФТО (отдельный фильтр).

Замена фильтра топлива ваз 2114

Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

Фильтры, предназначенные для карбюраторных систем, изготавливаются из прочного и прозрачного материала, как правило, пластмассы. Прозрачность корпуса разрешает наблюдать за состоянием чистоты и своевременно менять расходник. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь них ставится какой-либо из этих материалов: фетр, войлок или бумага.

Для инжекторных систем автомобилей ВАЗ нужна уже очистка куда более высокого значения. Поэтому фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 отличаются. Они бывают изготовлены из нержавейки и устанавливаются отдельно.

Для грубой очистки используются пластинчато-щелевые, сетчатые и ленточные, которые задерживают сор, попадающийся в топливе. Напротив, в ФТО используются элементы, выполненные из пористых материалов.

Какие лучше

Фильтры топливные, особенно для моторов с инжектором, обязаны обладать нужным качеством очистки. Поэтому лучшим можно назвать тот очиститель, пропускная способность которого составляет не менее 5–7 микрон (инжектор) и 15 микрон (карбюратор). Кроме того, он не должен проваливаться в случае давления в 3–5 бар.

Ещё рекомендуется обращать внимание при выборе на способ крепления патрубков топливной системы. Существуют модели с шестигранной фиксацией и модели с креплением на защёлках. Последние более удобны в плане замены.

Примерная стоимость замены фильтров очистки топлива

Замена занимает примерно 30–50 минут времени, в зависимости от модели детали. В связи с этим различается и стоимость процедуры в СТО, которая рассчитывается согласно потраченному количеству времени.

На самом деле, рекомендуется изначально договариваться с работником сервисного центра о стоимости процедуры, согласовывать время и т.п. Как правило, цена замены начинается от 700 рублей и не переходит черту в 1000–1200 рублей.

Цена самого топливного фильтра ВАЗ не превышает 200–600 рублей.

Признаки неисправности

На инжекторе рекомендуется менять топливный фильтр через 30 тыс. километров пробега. Неисправность этой детали подтверждается несколькими признаками:

ТОПЛИВНЫЙ ФИЛЬТР НА МОДЕЛИ ВАЗ 2114

Топливный фильтр представляет собой фильтрующий элемент в корпусе и устанавливается непосредственно в топливную магистраль. Сам элемент может быть тонкой и грубой очистки, во многих автомобилях устанавливаются сразу два фильтрующих элемента. Два элемента обязательно присутствуют в автомобилях с дизельным мотором, так как некачественное дизельное топливо очень пагубно отражается на деталях двигателя. Да и топливный насос высокого давления не терпит грязи, и может выйти из строя.

Инжекторные бензиновые двигатели более требовательны к качеству топлива, чем карбюраторные моторы. А так как на четырнадцатой модели ВАЗ установлен двигатель внутреннего сгорания (ДВС) с топливной системой распределенного впрыска (инжектор), то и требования к качеству топлива у ДВС автомобиля высокие.

МЕСТОНАХОЖДЕНИЕ

В ВАЗовской 2114 устанавливаются два фильтра ­­– для грубой очистки предназначена сеточка, которая устанавливается на погружном бензонасосе (насос находится внутри бензобака), для тонкой очистки есть специальный фильтр в металлическом корпусе, он находится в бензиновой магистрали переднеприводного ВАЗовского автомобиля.

Чтобы узнать, где находится топливный фильтр тонкой очистки, нужно заглянуть под машину. Фильтр расположен под багажником авто сзади, между топливным баком и задней частью глушителя. Его местонахождение легко определить по топливным трубкам, подходящим к нему. Крепится топливный фильтр на ВАЗ 2114 с помощью металлического хомута, который в свою очередь соединяется с днищем автомобиля. Добраться до фильтрующего элемента нетрудно, но удобно его менять на яме или подъемнике.

Замена фильтра топлива ваз 2114

РАЗНОВИДНОСТИ

Как известно, что модель ВАЗ 2114 (аналогичные ей ВАЗ 2113 и ВАЗ 2115) комплектовались ДВС объемом 1,5 и 1,6 литра. Поэтому фильтры имеют различную конструкцию по типу крепления топливных патрубков.

У машин с объемом мотора 1,5 л фильтры имеют штуцеры с резьбой, с объемом 1,6 л элементы топливной магистрали крепятся с помощью специфичных зажимов (клипсов).Детали не взаимозаменяемы между собой, и поэтому перед заменой необходимо убедиться, какой тип элемента необходимо приобретать.

Стоимость топливного фильтра зависит от производителя товара и от региона, в котором приобретается деталь. Цена может колебаться от 150 до 600 рублей. Недорогими являются фильтры фирм MANNOL, Невский, Цитрон, Экофил, ЛААЗ, АвтоВАЗ. Более дорогими (но и более качественными) считается продукция FRAM, BOSCH, FINWHALE, MANN.

ПЕРИОДИЧНОСТЬ ЗАМЕНЫ И ПРИЗНАКИ ЗАСОРЕНИЯ

Заводом-изготовителем рекомендуется замена топливного фильтра ВАЗ 2114 через 30 тыс. км пробега. Через сколько менять фактически – это другой вопрос. Качество российского бензина нередко заставляет производить замену значительно чаще. В среднем менять фильтрующий элемент рекомендуется каждые 20 тыс. км. Еще меняют фильтр при его преждевременном засорении. Что элемент в нерабочем состоянии, свидетельствуют признаки забитого топливного фильтра:

Какой фильтр использовать

Все модели ВАЗ 2114 комплектуются двумя вариантами силовой установки — на 1,5 или 1,6 литра. Моторы бензиновые, инжекторные. Важно отметить, что инжекторные автомобили более требовательны к вопросу очистки топлива, чем карбюраторные.

Из-за этого фильтр для ВАЗ 2114 должен обладать высокой эффективностью и качеством фильтрации. Пропускная способность — минимум 5-7 микрон, а рабочее давление — 3-5 бар.

Замена фильтра топлива ваз 2114

Также топливные фильтры для этого автомобиля отличаются между собой по способу крепления на бензопровод. Если у версий с 1,5-литровым силовым агрегатом крепеж шестигранный, то у модели с объемом двигатель 1,6 литра фиксация осуществляется по пружинному принципу, то есть держится защелками.

Предварительный этап

1.Спускаем давление в топливной системе. Это можно сделать, прижав на несколько секунд ниппель под черной крышечкой в левой части подкапотного пространства. Не забываем подставить какую-нибудь небольшую емкость, поскольку оттуда вытечет бензин. (1-1, 1-2)

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

2.Аналогичного результата можно добиться и другим способом. Для этого снимаем заднее сиденье и под уплотнителем видим небольшой лючок. Отворачиваем крестовой отверткой 2 винта, убираем крышку крышку и разъединяем находящуюся под ней клемму.

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

Заводим авто, и даем израсходоваться бензину в топливопроводе.

3.Отсоединяем клемму аккумулятора.

4.Приподнимаем автомобиль, и под днищем со стороны багажника находим топливный фильтр.

Замена фильтра топлива ваз 2114

Счищаем металлической щеткой всю грязь, на места резьбовых соединений брызгаем вд-шкой.

Где расположены очистители

Месторасположение топливных фильтров на моделях ВАЗ зависит от двигателя. На инжекторных и карбюраторных системах они расположены в разных местах.

Расположение фильтра на карбюраторных ДВС

На карбюраторных ВАЗ очиститель топлива расположен под капотом. Установлен он под тормозным бачком (главным), зафиксирован с помощью 2-х хомутов.

Замена фильтра топлива ваз 2114

Фильтр для карбюраторных ВАЗ находится под тормозным цилиндром

Расположение очистителя на инжекторе

На ВАЗ с инжекторной системой ФТО устанавливается под авто, сзади возле глушителя. Он вмонтирован в виде картриджа в топливную магистраль. Для его осмотра или демонтажа приходится автомобиль поднимать на эстакаду или яму.

Топливный фильтр ВАЗ 2113/2114/2115 карбюратор

На всех карбюраторных “тринадцатках”, “четырнадцатках” и “пятнадцатках” установлен топливный фильтр который не отличается от комплектации автомобиля. На ВАЗах с карбюраторным двигателем фильтр топлива расположен в подкапотном пространстве, рядом с вакуумным усилителем тормозов и бачком с тормозной жидкостью. Изготовлен в виде небольшого цилиндра из прозрачного пластика. Производит фильтр топливный ВАЗ-2108-15i — ЛААЗ “”. Каталожный номер данной детали: 21081117010.

Также в продаже можно найти аналоги топливных фильтров ВАЗ 2115 (карбюратор) от других производителей:

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

Габаритные размеры данных топливных фильтров могут несколько отличаться от размеров оригинальной детали.

Когда менять топливные фильтра?

Согласно регламентного ТО завод-изготовитель рекомендует производить замену фильтров не реже чем через 30 000 км пробега. Но в зависимости от качества заливаемого бензина срок замены необходимо снизить до 15000 км на инжекторных двигателях и до 20000 на карбюраторных двигателях.

Новая Лада:  Как снять воздушный коллектор на приоре 16 клапанов

Устанавливаем новый элемент

Перед установкой нового фильтра рекомендуется сразу заменить уплотнительные кольца, которые располагаются на патрубках бензопровода. Если на фильтре имеются капли бензина, непременно вытрите их. Не сделав это, вы сами же спровоцируете уменьшение срока эксплуатации нового элемента.

Установка фидьтрующего элемента осуществляется в обратной последовательности его снятия. Но здесь важную роль играет направление данного элемента.

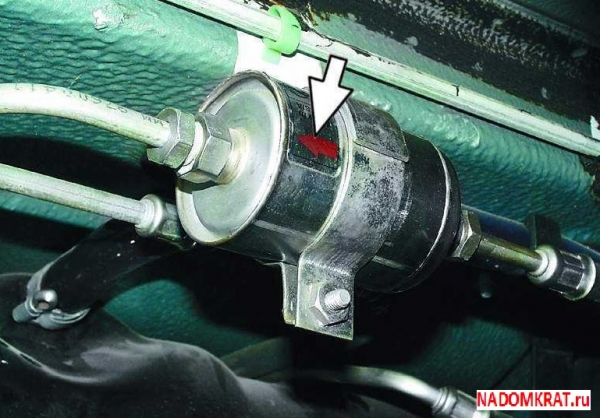

Посмотрите на корпус. На нем имеется стрелка, которая указывает направление движения топлива по системе. Если у вас версия с двигателем 1,5 литра, тогда стрелка должна направляться от правого борта к левому. Если же это ВАЗ 2114 с 1,6-литровым силовым агрегатом, фильтр тонкой очистки топлива ваз 2114 инжекторного мотора направляется слева направо.

Вмонтировав элемент, подождите немного. Это необходимо для того, чтобы фильтр наполнился бензином и из него вышел весь избыточный воздух. Можете даже оставить автомобиль на ночь, а затем с новыми силами вернуться и завершить работу. Как вам удобнее.

Когда фильтр наполнится горючим, проверьте качество соединений, их герметичность. Чтобы сделать это, заведите мотор буквально на несколько секунд. Если после этого вы заметили подтеки бензина, значит, попробуйте плотнее насадить патрубки на фильтр. Как правило, других причин подтеков не бывает, кроме как брака самой запчасти.

Топливный фильтр ВАЗ 2114

Топливные фильтра на ВАЗ 2113/2114/2115 не будут отличаться между собой, так как авто является рестайлинговыми версиями автомобилей ВАЗ 2108, 2109 и 21099.В разные годы данные автомобили выпускались в различных версиях и модификациях. Изначально ВАЗ-2115 имел двигатели ВАЗ-21093 (карбюратор) и ВАЗ-2111 (инжектор). К моменту начала производства ВАЗ-2114 от карбюраторов полностью отказались и все автомобили ВАЗ 2114 и 2113 уже выпускались с инжекторным типом двигателя. Поэтому отличатся топливные фильтра будут в зависимости от того, карбюраторная или инжекторная топливная система.

В инжекторных автомобилях ВАЗ 2113/2114/2115 установлено два фильтра, основной – фильтр тонкой очистки и еще дополнительно фильтр грубой очистки, представляющий собой фильтр-сеточку из синтетического волокна, которая располагается в баке вместе с топливным насосом.

Как видите, признаков много, и они во многом отличаются друг от друга. Эти признаки не свидетельствуют на 100%, что проблема заключается именно в фильтре. Подобные явления возникают при неисправности электронного блока управления, датчиков, дроссельной заслонки, свечей, детонации и так далее.

Замер давления в топлевной рампе ВАЗ 2114

Процедура замены фильтра должна обязательно начинаться со сброса давления в системе. Для этого:

Есть и другой метод, который подходит тем, кому не нравится предыдущий:

Демонтаж старого фильтра

Следующая операция, которую вам предстоит проделать, заключается в извлечении старого очистителя.

Перед тем как поменять топливный фильтр на ваз 2114 вам полезно будет знать, что процесс демонтажа во многом отличается на двух типах двигателя.

ВАЗ 2114 с 1,5-литровым мотором

Здесь все намного проще. Нажмите на пружинные фиксаторы, расположенные на бензопроводе, и аккуратно снимите трубки. После этого извлечь фильтр не составит никаких проблем.

Замена фильтра топлива ваз 2114

На стоимость фильтра влияет его качества и ценовая политика производителя. Тут решайте сами — платить больше за известный бренд, либо приобрести устройство средней ценовой категории, но от неизвестной компании.

Если вы откровенно сомневаетесь в качестве товара, его приобретать настоятельно не рекомендуется.

Фильтр для ВАЗ 2114 — это не дорогое удовольствие. Средняя цена составляет от 150 до 600 рублей. Как показывает практика, вы можете отыскать отличный фильтр за 400-500 рублей. Это оптимальная цена.

Как часто его меняют

На самом деле нельзя дать однозначный ответ на вопрос «Как часто меняется топливный фильтр для автомобиля ВАЗ 2114». Согласно рекомендациям завода-изготовителя, то есть автоконцерна ВАЗ, замену следует осуществлять один раз на каждые 30 тысяч пройденных автомобилем километров.

Но с другой стороны, большую роль играет качество бензина, которым мы заправляем машину на местных автозаправочных станциях. Если заправляться на хороших АЗС, топливо которых действительно лучше, но дороже, менять фильрующее устройство можно каждые 30 тысяч километров. Но если это топливо со всевозможными примесями и присадками для увеличения октанового числа, тогда срок годности вашего фильтра может составить не более 10 тысяч километров. Вот почему важно осуществлять периодическую инспекцию и обращать внимание на первые признаки засорившегося топливного очистителя.

Специалисты рекомендуют даже не ждать первые признаки неисправности, поскольку двигатель может отказать в самый неподходящий момент. Фильтрующий элемент стоит немного, а процесс его замены, как вы уже поняли, вполне может быть выполнен своими руками.

Обращайте внимание на качество бензина, который вы заливаете в топливный бак. Если это дешевые заправки, меняйте фильтр после 10 тысяч километров. Если же АЗС внушают доверие, тогда можно обойтись заменой раз на 20 тысяч километров. 30 тысяч — это период при идеальных условиях эксплуатации. А разве такие у нас бывают?! Вопрос сугубо риторический.

Замена топливного фильтра — обязательная процедура для каждого владельца автомобиля ВАЗ 2114. Будете вы это делать сами, либо поручите специалистам со станции технического обслуживания, решать исключительно вам. Главное — не забывать вовремя проводить данную процедуру, чтобы ваш автомобиль не подвел в самый ответственный момент.

Пошаговый порядок проведения работ по замене на ВАЗ-2114

Перед тем как приступить к работам по демонтажу топливного фильтра, необходимо сбросить давление в системе. Это необходимо проделать для того, чтобы во время снятия, оно не брызнуло и не залило всё вокруг.

Альтернативный способ сброса давления

Если вы не чувствуете уверенности в правильности подобной процедуры, можно из блока извлечь предохранитель, расположенный там под маркировкой F3, отвечающий за питание бензонасоса.

Замена фильтра топлива ваз 2114

Блок предохранителей под капотом отмечен стрелочкой

Когда предохранитель демонтирован, запустите двигатель и также дождитесь, пока всё топливо не закончится. Главное после выполнения всех работ, не забыть поставить этот предохранитель обратно на место.

Процесс демонтажа

Как уже выше говорилось, в зависимости от вида двигателя, способ фиксации фильтра отличается друг от друга.

Объём двигателя 1

Так, если вы обладатель мотора с объёмом 1,6 литра, достаточно, лишь нажать на фиксаторы трубок топливопровода с небольшим усилием и вывести их с места фиксации.

А если обладатель 1.5 – литрового мотора, то необходимо выполнить следующее:

Процесс установки нового топливного фильтра (есть нюансы)

Чтобы получить доступ к топливному фильтру необходимо воспользоваться эстакадой, так как фильтр расположен под задней частью на днище в виде картриджа.

Процесс замены топливного фильтра как для авто с двигателями 1,5 и 1,6 литров в принципе одинаковый, отличительными особенностями будут разные крепления (для моделей с мотором 1,5 л применяется шестигранное крепление, для двигателей 1,6 л установлена пружинная фиксация на защёлках), а также при установке следует обязательно обратить на положение стрелки указывающая направление потока топлива. Для авто с агрегатом в 1,5 л стрелка должна быть направлена от правого к левому борту, на двигателе 1,6 л стрелка соответственно должна быть направлена на оборот.

Топливный фильтр тонкой очистки для инжекторных автомобилей ВАЗ 2113, 2114 и 2115 имеет одинаковую конструкцию. Компания Lada присвоила данным фильтрам такие каталожные номера: 21230111701000, 21230111701001, 21230111701002. Данные топливные фильтра имеют соединение типа “штуцер”. Топливный фильтр который рассчитан под ключ имеют артикул оригинальной запчасти — 210801117010.

В продаже можно найти аналоги такие же фильтра толь других производителей:

Замена фильтра топлива ваз 2114

Замена фильтра топлива ваз 2114

Габаритные размеры данных топливных фильтров несколько отличаются от размеров оригинальной детали, но они подходят для установки.

Топливный фильтр грубой очистки ВАЗ 2113/2114/2115 представляет из себя сеточку и установлен вместе с топливным насосом в едином модуле расположенном в баке. В связи с этим данный фильтр отдельно не продается.

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 5,00 из 5)
Загрузка...

Оставьте комментарий
