Основа безопасной езды — устойчивость автомобиля на дороге. Это правило распространяется как на грузовые, так и на легковые машины. И ВАЗ 2107 исключением не является. Управляемость этого автомобиля всегда оставляла желать лучшего. Чтобы как-то облегчить водителям жизнь, инженеры разработали для «семёрки» систему реактивных тяг. Но любая деталь, как известно, может выйти из строя. И тогда перед водителем встанет вопрос: можно ли поменять сломанную тягу своими руками? Да, можно. Попробуем разобраться, как это делается.
В современных автомобилях поворот передних колёс производится посредством зубчатой рейки, соединённой с валом рулевого колеса. На ВАЗ 2107 и других классических моделях «Жигулей» используется устаревшая система шарнирных тяг — так называемая трапеция. Надёжность механизма оставляет желать лучшего — детали изнашиваются буквально за 20–30 тыс. км, максимальный ресурс — 50 тыс. км пробега. Позитивный момент: зная конструкцию и приёмы разборки, владелец «семёрки» может сэкономить и заменить элементы самостоятельно.
Если на Вашей копейке, шестерке или семерке при трогании с места, движении по неровной дороге появился стук в районе заднего моста и вместе с ним задняя ось автомобиля потеряла устойчивость, то значит пора проверить состояние и в случае необходимости заменить, втулки задних штанг (реактивных штанг). Конечно же, можно пойти и более легким путем. И заменить реактивные тяги целиком. Но это путь хоть и легкий, но недешевый. Можете сами сравнить цену на ремкомплект (металлические и резиновые втулки) реактивных штанг и цену на комплект реактивных тяг в сборе. Думаю разницу, Вы заметите. Да и зачем платить больше, если в этом нет необходимости? Если реактивные тяги в норме (не поломаны, не согнуты, проушины не разбиты), то значит можно просто заменить резиновые втулки. Да, и если разобраться, сделать это Вам будет несложно. Все, что от Вас потребуется, это желание сделать работу самому и подготовить инструмент и приспособления, которые необходимы для работы.
В первую очередь – о запчастях. Можно сразу купить комплект резиновых и металлических втулок. Стандартный набор резиновых втулок на автомобили ВАЗ-2101, ВАЗ-21011, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 состоит из 10 штук, четырех больших и шести малых. Но можно посоветовать, купить комплект резиновых втулок на ВАЗ-2121 (Нива), в этом наборе все втулки, одинаково, большие. Запрессовывать их не намного сложнее, а вот нагрузку они выдерживают лучше, стандартных. Также обязательно покупаем комплект (10 штук) металлических втулок (старые зачастую сильно выработаны) – четыре большие и шесть малых. Как выглядят резиновые и металлические втулки (обращаем внимание на цвет металлических втулок, такого цвета и покупаем) смотрим на фотографии № 2. Новый крепеж (болты и гайки) конечно же, лучше тоже купить (тем более, если реактивными тягами давно ни кто не занимался), но здесь на Ваше усмотрение или на усмотрение Вашего кошелька. Плюс, следует купить набор резиновых втулок на задние амортизаторы.
Дальше по пунктам (например, рассматриваем снятие и ремонт короткой реактивной тяги. Чтобы снять длинную тягу, придется еще открутить нижний крепеж заднего амортизатора):
1. Откручиваем гайки и вынимаем (или выбиваем) крепежные болты (фото №1). Снимаем тягу.
2. Если с одного конца штанги металлическая втулка может вывалиться и сама (фото № 4), то с другого, втулку придется выбить, нашим заранее приготовленным приспособлением. ( Фото № 5). И, например, отверткой выковыриваем резиновую втулку (фото №6).
3. Ножом зачищаем внутреннюю часть проушины тяги (фото №7).
4. При помощи тисков запрессовываем резиновую втулку в штангу, смазав предварительно ее и проушину тяги мыльным раствором (фото №8). Именно мыльным раствором и ни в коем случае не используя масло, так как втулки изготавливаются НЕ из масло-бензо стойкой резины. И смазав их маслом, Вы сократите срок их службы.
И все! Такую же процедуру проводим с другими задними тягам. При установке реактивных тяг на автомобиль, крепежные болты, лучше смазать, например, нигролом. В противном случае, следующий ремонт реактивных тяг, превратится в экзамен по – мастерству владения болгаркой!))
Прошу любить и жаловать — втулки реактивных тяг (штанг) СЭВИ-Экстрим для автомобилей Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 производства фирмы СЭВИ. Не побоюсь громких слов и скажу, что эти втулки, лучшие из всех возможных вариантов втулок реактивных тяг для Классики. Могу так уверенно говорить, потому что, как только эти втулки появились на авторынке, я их купил и сразу установил на свою копейку. Можно, это назвать экспериментом первопроходца. На фотографиях ниже Вы можете увидеть в какой упаковке они продавались сначала (изначально втулки назывались СЭВИ-Спайк) и в какой коробке эти втулки можно найти сегодня. Плюс, фото комплекта. И сказать, что я был удивлён результатом эксперимента, будет не правильно. Правильно будет — я был шокирован! Да, пришлось повозиться с запрессовкой втулок, но результат был просто потрясающий. Комфорт, который появился в задней оси автомобиля трудно передать словами. Задняя часть автомобиля стала более цельной и устойчивой. Значительно снизилось количество шума, передаваемое от подвески автомобиля на кузов. Плюс к этому можно добавить высокую износостойкость этих втулок — например, на моём автомобиле они стойко отработали почти 30000 км пробега. И ни одна из втулок не вышла из строя. Сколько они ещё прослужили точно сказать не смогу, так как машина была продана.
Но, несмотря на ценовой вопрос, мне уже удалось установить эти втулки примерно на дюжину машин. Все автовладельцы довольны и не жалеют о потраченных дензнаках.
Поэтому и Вам рекомендую! Ничего сложного в установке втулок реактивных тяг СЭВИ-Экстрим нет. Всё так же, как и в работе со стандартными втулками. Но, есть небольшие особенности: проушины реактивных тяг Вашего авто должны быть в хорошем состоянии – не разбитые и не разрушенные ржавчиной. Перед запрессовкой втулок, проушины тяг (штанг) следует основательно почистить. И только после этого можно приниматься за установку. Слесарные тиски должны быть в обязательном порядке! Мыльным раствором обрабатываем проушину и втулку. И не спеша начинаем запрессовывать.
Сложного, как я и говорил, ничего нет. Главное, чтобы проушины были зачищены и от ржавчины не разваливались в руках. А результат, Вас должен обрадовать. Буду рад, если в комментариях Вы поделитесь своими впечатлениями или своим мнением о втулках СЭВИ-Экстрим.
Показано комментариев: 10. Всего: 20.
У меня на маленьких тягах большие стоят, возможно они с нивы?
СЛАВА: Друзья — тяг 5, 10 металлических втулок, четыре больших и шесть малых, куда какие запрессовывать?
Четыре большие втулки на 2 длинные продольные реактивные тяги. С остальными, думаю, все ясно 😉
кос: друзья как мне сделать реактивную тягу у меня вырвало крепления на кузове на заднем мосту
Если вырвало с кузова, то здесь только одно решение — сварка.
Михаил2205: А как выбивать болт крепления нижней большой тяги к мосту? Размахнутся или что-нибудь подставить там места нет(барабан мешает). Болгаркой? или еще есть варианты?
Все верно Михаил, места для размаха нет. Да и болт во втулке сайлентблока бывает так приржавеет, что даже разобрав всю сторону (тормозной барабан, полуось, опорный диск) и тем самым освободив себе место для удара, болт выбить не получиться (быстрей проушину можно будет разломать). Так что, лучше не мучиться и зразу браться за болгарку. И силы с экономите и время!
Порядок замены задних пружин на автомобилях ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Классика:
Отпускаем колесные болты (фото 3) и снизу откручиваем. Вынимаем нижний болт заднего амортизатора (фото 4), далее откручиваем, и вынимает болт короткой реактивной тяги (фото 5).
После этого, домкратом поднимаем кузов автомобиля фото 6 (колесо будет оставаться на земле, так как отнят амортизатор), далее устанавливаем домкрат трапецию под чулок заднего моста (фото 7) и поднимаем колесо.
Снимаем пружину и вытаскиваем старые проставки или, что от них осталось. Проверяем состояние посадочных мест задней пружины (фото 9а и 9в).
Перед установкой пружин, можно посоветовать, привязать резиновые проставки к пружинам, при помощи изоленты, скотча или проволоки. Устанавливая пружину, направляем ее нижний конец строго в углубление в чашке на заднем мосту (фото 10).
Все! Теперь можем насладиться результатом работы. Чтоб не гадать, поднялся автомобиль или нет, и насколько. Можно перед началом замены измерить при помощи рулетки расстояние между землей и крылом автомобиля (фото 11). И в конце работы проверить, на сколько изменились показания. В моем случае: +4 см.
Показано комментариев: 10. Всего: 28.
Добрый день. хочу на зад ваз 2106 поставить пружины нива 2121 и амортизаторы нива 2121 и проставки среднии (чтобы жесткие пружины не били кузов). возник вопрос — нужно ли ставить проставки/домики на амортизаторы?
Добрый вечер, подскажите пожалуйста, поставил проставки новые, сверху замок получился, снизу нет, снять обратно не получается
Я на свою машину ваз 21053 поставил задние пружины от Нивы 2121, размер тот же по высоте, но они чуть жёстче. Машина приподнялась и на поворотах хорошая устойчивость.
Здравствуйте, у меня на семёрке просели задние пружины (колеса шаркают по аркам), хочу поставить проставки, уже одни стоят и не самые маленькие (какие точно не знаю), хотелось бы узнать, сколько вариантов высоты проставок существует для жигулей? Второй вопрос, проставки ставятся только сверху? или можно ещё снизу запихать?
Проставок под нижнюю часть пружин не встречал.
Вы говорите, что встречали случаи, когда вставляли одну проставку в другую, не опасно ли это тем что такой паровозик проставок может вылететь?
На проставках, которые размещаются в самом верху (между кузовом и следующей проставкой), срезается часть, предназначенная под упор витка пружины. То есть, проставка становиться одинаковой с двух сторон. Потом, даже сразу и не определишь одна гигантская проставка стоит или две больших. Плюс, высота направляющей под пружину (в статье фото под номером 9А) позволяет соорудить внушительную пирамиду из резиновых колец проставок. Поэтому ни чего не вылетает. И вылетать не будет. Но и толку от подобных хитростей и нагромождений, тоже не будет. Ну, разве что, удастся добиться временных улучшений, не более.
Поставьте новые пружины от ваз 2121 Нива старая, размер тот же, и ни какие проставки не надо ставить, эти пружины жёстче и хорошо держится машина на поворотах. Также можно заменить и задние амортизаторы с нивы, я амортизаторы не ставил себе.
Льоша: У меня Ваз-21063, и у меня что-то стучит в задней правей стороне возле пружины. Скажите пожалуйста может это быть из-за пружины, или нет.
Пружина стучать вряд ли будет, если она конечно же не сломана. Чаще всего причиной стука в задней части автомобиля может быть — разбитый подшипник полуоси, задний амортизатор (распущен болт, разбиты резиновые втулки аморта, сломан верхний крепежный болт), разбитые втулки реактивной тяги. В общем, все надо осматривать и проверять.
Кирилл: Подскажите какие пружины и амортизаторы поставить на ваз 2105?
Алекс: доброго времени! Скажите, пожалуйста знатоки у меня четверка, заменил резиновые проставки под пружины на усиленные, пружины остались те же, — стандартные.
будет хватать хода стандартных Вазовских амортизаторов, или придётся менять на более длинные или наваривать дополнительные кольца на амортизатор?
Если пружины уставшие, просевшие, то после установки увеличенных проставок хода амортизатора должно хватить. Но, в любом случае, лучше проверить, хватит амортизатора или нет. Для этого загоните автомобиль на смотровую яму, открутите и вытащите нижний болт заднего амортизатора. После этого потяните амортизатор вниз до отказа. Проверьте насколько ниже опустилась проушина амортизатора относительно крепежных проушин на заднем мосту. Свободный ход в низ должен быть в пределах 30-50 мм. Если меньше 30 мм, то тогда хода амортизатора может не хватить, на серьезных кочка аморт будет простукивать и очень быстро ее вырвет или он потечет.
Задняя подвеска автомобиля зависимая, включает в себе направляющее устройство, упругие элементы и устройства, гасящие колебания кузова.
Рис. 1. Задняя подвеска: 1 — распорная втулка; 2 — резиновая втулка; 3 — нижняя продольная штанга; 4 — нижняя изолирующая прокладка пружины; 5 — нижняя опорная чашка пружины; 6 — буфер хода сжатия; 7 — болт крепления верхней продольной штанги; 8 — кронштейн крепления верхней продольной штанги; 9 — пружина подвески; 10 — верхняя чашка пружины; 11 — верхняя изолирующая прокладка пружины; 12 — опорная чашка пружины; 13 — тяга рычага привода регулятора давления задних тормозов; 14 — резиновая втулка проушины амортизатора; 15 — кронштейн крепления амортизатора; 16 — дополнительный буфер хода сжатия; 17 — верхняя продольная штанга; 18 — кронштейн крепления нижней продольной штанги; 19 — кронштейн крепления поперечной штанги к кузову; 20 — регулятор давления задних тормозов; 21 — рычаг привода регулятора давления; 22 — обойма опорной втулки рычага; 23 — опорная втулка рычага; 24 — поперечная штанга; 25 — амортизатор
Направляющее устройство. Балка заднего моста связана с кузовом шарнирно при помощи реактивных штанг: двух нижних 3 (рис. 1) и двух верхних 17 продольных и одной поперечной штангой 24. Продольные штанги передают толкающие и тормозные усилия от ведущих колес через балку заднего моста на кузов, поперечная штанга удерживает кузов от боковых смещений. Реактивные штанги крепятся к кронштейнам кузова и балки заднего моста через резинометаллические шарниры, которые конструктивно выполнены одинаково и отличаются только размерами. Шарнир состоит из резиновой втулки 2, установленной в проушине штанги, распорной втулки 1, которая проходит через отверстие резиновой втулки, упорной шайбы и болта крепления штанги.
Упругие элементы подвески состоят из витых цилиндрических пружин 9, двух основных буферов 6 хода сжатия и дополнительного буфера сжатия 16. Пружины под статической нагрузкой 295 кгс сортируются на две группы А и Б. Группы маркируются аналогично группам пружин передней подвески, т. е. группа А — желтой полосой, группа Б — зеленой. Установленная на подвеске пружина опирается верхним концом на опорную чашку 10 через резиновую изолирующую прокладку 11, которая размещена в стальной штампованной чашке 12 кузова. Нижний конец пружины опирается в чашку 5 балки заднего моста через изолирующую пластмассовую прокладку 4. Основные буфера 6 установлены внутри пружин и закреплены грибовидным соском в отверстиях верхних опор 10. Дополнительный буфер 16 установлен на кронштейне, прикрепленном болтами к днищу кузова.
Гасящее устройство состоит из двух гидравлических амортизаторов, устройство которых описано ниже.
СНЯТИЕ И УСТАНОВКА ПОДВЕСКИ
Снятие. Поднимите заднюю часть автомобиля и установите на подставки. Снимите задние колеса.
Отсоедините карданный вал от фланца ведущей шестерни главной передачи.
Отсоедините шланг гидропровода тормозов от стальной трубки, установленной на балке заднего моста, и примите меры, предотвращающие утечку жидкости из гидропривода тормозов.
Отсоедините от кузова кронштейн заднего троса стояночного тормоза, снимите оттяжную пружину переднего троса и, отвернув контргайку и регулировочную гайку, освободите ветвь заднего троса. Отсоедините от кронштейна на балке моста тягу привода регулятора давления задних тормозов. Отсоедините верхние концы амортизаторов.
Подставьте под балку заднего моста гидравлический домкрат. Отсоедините продольные и поперечную штанги от кронштейнов на кузове, опустите домкрат и снимите мост.
Приступите к разборке подвески:
— снимите амортизаторы с кронштейнов на балке моста;
— отсоедините продольные и поперечную штанги от кронштейнов на балке моста.
Детали задней подвески показаны на рис. 2.
Рис. 2. Детали задней подвески: 1 — нижняя продольная штанга; 2 — резиновая втулка; 3 — кронштейн крепления нижней продольной штанги к кузову; 4 — распорная втулка; 5 — верхняя продольная штанга; 6 — дополнительный буфер хода сжатия; 7 — пружина; 8 — верхняя чашка пружины; 9 — буфер хода сжатия; 10 — верхняя ихолирующая прокладка пружины; 11 — амортизатор; 12 — нижняя изолирующая прокладка пружины; 13 — поперечная штанга
Установка задней подвески проводится в последовательности, обратной снятию.
При этом устанавливайте на подвеске пружины класса А (с желтой маркировкой). В исключительных случаях, когда нет пружин такого класса, допускается установка пружин класса В (с зеленой маркировкой).
Чтобы исключить повреждение и чрезмерное затягивание упругих втулок шарниров штанг и амортизаторов:
— нагрузите заднюю часть автомобиля так, чтобы расстояние от балки моста до лонжерона кузова, замеренное в 100 мм от кронштейна поперечной штанги (рис. 3), составляло 125 мм;
Рис. 3. Схема установки задней подвески: 1 — лонжерон кузова; 2 — кронштейн поперечной штанги; 3 — балка заднего моста; Х=125 мм
— затяните динамометрическим ключом гайки на болтах крепления продольных и поперечной штанг, а также на пальцах крепления амортизаторов к балке моста и к кузову.
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Перед проверкой все детали тщательно промойте.
Резиновые детали, втулки и защитные покрытия при мойке предохраняйте от действия растворителей.
Проверьте упругую характеритику пружин по контрольным точкам (рис. 4), предварительно трехкратно обжав их до соприкосновения витков.
Рис. 4. Основные данные для проверки пружины задней подвески
Примечание. Пружины задней подвески автомобиля ВАЗ-2104 под нагрузкой 3285 Н (335 кгс) разделяются на две группы: А — длиной больше 278 мм и В — длиной равной или меньше 278 мм. Пружины группы А маркируются светло-коричневой краской, а группы В — синей на наружной стороне витков.
Пружины задней подвески автомобиля ВАЗ-2105 классифицируются и маркируются так же, как и пружины передней подвески.
Проверьте, нет ли деформации пружин. Если упругость пружины не соответствует данным рис. 4 или деформации могут стать причиной нарушения работоспособности пружины, замените ее.
Проверьте состояние резиновых опорных прокладок пружин; в случае необходимости замените их новыми.
— не деформированы ли штанги; если возможно, выправьте их;
— нет ли трещин на кронштейнах балки заднего моста и кузова; при обнаружении трещин отремонтируйте кронштейны;
— состояние упругих втулок шарниров штанг; при необходимости замените их новыми, пользуясь комплектом приспособлений 67.7820.9517.
Устанавливаем автомобиль на смотровую яму или эстакаду (см. “Подготовка автомобиля к TO и ремонту”). Обрабатываем резьбовые соединения проникающей смазкой.
Диагностика неисправностей
В процессе движения автомобиля шаровые пальцы поворачиваются в разных плоскостях и постепенно истирают сухари, отчего возникает люфт. О критическом износе наконечника (или нескольких) свидетельствуют такие признаки:
Когда для поворота руля необходимо прилагать большое усилие, изношенный наконечник нужно менять незамедлительно. Симптом указывает на заклинивание шарового пальца внутри корпуса. Если вовремя не принять меры, шарнир может выскочить из гнезда — автомобиль станет неуправляемым.
Похожая история случилась с моим родственником. Когда до гаража осталось ехать буквально полкилометра, на «семёрке» оборвался правый рулевой наконечник. Водитель проявил смекалку: подвязал конец отпавшей тяги к рычагу подвески, выровнял колесо руками и медленно продолжил движение. Когда требовалось повернуть, он останавливался, выходил из машины и вручную подправлял колесо в нужную сторону. Путь длиной 500 м был преодолён за 40 минут (считая заезд в гараж).
Чаще всего шарниры приходят в негодность из-за порванного защитного чехла
Рулевые тяги «Жигулей» приходят в негодность по ряду причин:
Когда выработка всех наконечников достигает критического предела, у передних колёс появляется большой свободный ход в горизонтальной плоскости. Чтобы ехать прямо, водителю приходится «ловить» машину по всей дороге. Как диагностировать износ рулевых тяг и не перепутать с неисправностями подвески:
Большое значение имеет способ раскачки тяги при диагностике. Крутить рычаг вокруг собственной оси бессмысленно — это его нормальный рабочий ход. Если проверка показывает небольшой тугой люфт, шарнир считается исправным — это срабатывает внутренняя пружина.
Давить снизу на шарнир бессмысленно — вы только почувствуете сопротивление пружины
Как проверить рулевую трапецию «Жигулей»
https://youtube.com/watch?v=CHDWDzIH-YI%3Ffeature%3Doembed
Установка верхней штанги выполняется в обратной последовательности. Самоконтрящиеся гайки рекомендуется заменить новыми.
Устройство тяг и наконечников
Средний цельный элемент трапеции отличается простейшей конструкцией — железный стержень с двумя шарнирами на концах. Пальцы тяги вставляются во вторые отверстия сошек (если считать от конца рычага), прикручиваются корончатыми гайками под ключ 22 мм и фиксируются шплинтами.
Обратите внимание: стержень средней тяги несколько выгнут вперёд для обхода коробки передач. Если вставить деталь наоборот, проблемы неизбежны — изгиб начнёт тереться о корпус КПП, сильно затрудняя управление машиной.
Средний рычаг немного согнут вперёд, чтобы при движении трапеции стержень не задевал коробку передач
О правильной установке среднего стержня трапеции знают не все автомеханики СТО. В этом убедился мой товарищ, приехавший на сервис менять комплект рулевых тяг ВАЗ 2107. Неопытный мастер поставил среднюю секцию изгибом назад, поэтому далеко уехать не удалось — ровно до первого поворота.
Боковые тяги состоят из таких деталей:
Элемент сделан разъёмным, чтобы регулировать угол схождения передних колёс. Длину рычага можно изменять вращением резьбового хомута и таким образом корректировать положение колеса для прямолинейного движения. Резьбы наконечников и внутри хомута разные — правая и левая, поэтому при вращении тяга удлиняется либо укорачивается.
Шарнирные пальцы боковых тяг «Жигулей» крепятся к крайним отверстиям сошек
Конструкция всех шарнирных наконечников одинакова и включает следующие детали (нумерация совпадает со схемой):
Некоторые производители рычагов врезают в крышку небольшой штуцер для периодической смазки — тавотницу.
Короткие внешние наконечники боковых тяг одинаковы, а вот длинные — разные. Отличить принадлежность детали можно по изгибу — на правую сторону устанавливается рычаг, изогнутый вправо. Крепятся шаровые пальцы боковых тяг к первым отверстиям сошек маятника и редуктора.
Принадлежность длинных наконечников определяется по изгибу стержня
Знакомый автомобильный мастер предлагает различать длинные наконечники так: возьмите деталь в правую руку за шарнир, направив шаровой палец книзу, как будто держите пистолет. Если «дуло» искривлено влево, перед вами наконечник для левой тяги.
Конструкция наконечника тяги ВАЗ 2101—2107
https://youtube.com/watch?v=zve1doLQ6Ao%3Ffeature%3Doembed
О выборе реактивных тяг
В настоящее время крупных производителей, выпускающих реактивные тяги на ВАЗ 2107 и другую классику, осталось не так много. Их продукция отличается как по цене, так и по надёжности. Рассмотрим самые популярные изделия.
Тяги «Трек»
Продукция фирмы «Трек» пользуется большой популярностью у владельцев «семёрок». Эти тяги отличаются высокой надёжностью и высокой ценой, которая начинается от 2100 рублей за комплект.
Реактивные тяги «Трек» отличаются высокой надёжностью и высокой ценой
Основным отличием «Трека» являются головки для втулок. Они, во-первых, большие, а во-вторых, крепятся к штангам с помощью сварки. А ещё сайлентблоки на «Треках» делаются из особо плотной резины, что значительно продлевает срок их службы.
Тяги «Кедр»
На подавляющем большинстве «семёрок», ранее сходивших с конвейера, устанавливались реактивные тяги именно от «Кедра», поскольку эта фирма всегда была и остаётся официальным поставщиком «АвтоВАЗа».
Тяги «Кедр» имеют демократичную цену и посредственное качество
По качеству «Кедр» несколько уступает «Треку». Особенно это касается втулок и сайлентблоков. Всё это изнашивается довольно быстро, а следовательно, и менять их придётся чаще. Но есть и хорошая сторона — демократичная цена. Комплект тяг «Кедр» можно приобрести за 1700 рублей.
Тяги «Белмаг»
При всей простоте и надёжности тяг «Белмаг» у них есть один существенный недостаток: их не так-то просто найти в продаже. С каждым годом они всё реже и реже встречаются на прилавках магазинов автозапчастей. Но если автовладельцу всё-таки удастся их отыскать, то его можно поздравить, поскольку ему досталось надёжное изделие по разумной цене. Стоимость тяг «Белмаг» начинается от 1800 рублей за комплект.
Сегодня найти в продаже тяги «Белмаг» не так-то просто
Вот, в сущности, и весь список крупных производителей хороших тяг для ВАЗ 2107. Разумеется, сейчас на рынке есть масса более мелких фирм, довольно агрессивно продвигающих свою продукцию. Но большой популярности у владельцев классики ни одна из этих фирм не снискала, потому и упоминать их тут нецелесообразно.
Так что же выбрать водителю из всего вышеперечисленного?
Ответ прост: единственным критерием выбора реактивных тяг является толщина кошелька автовладельца. Если человек не стеснён в средствах, оптимальным вариантом будет покупка тяг «Трек». Да, они стоят дорого, однако их установка позволит надолго забыть о проблемах с подвеской. Если денег недостаточно — имеет смысл поискать на прилавках продукцию фирмы «Белмаг». Ну а если эта затея не увенчается успехом, остаётся третий вариант — тяги «Кедр», которые продаются повсеместно.
Здесь же следует сказать пару слов о подделках. Зная о том, что автовладельцы чаще всего выбирают продукцию трёх вышеуказанных фирм, недобросовестные производители сейчас буквально завалили прилавки подделками. Причём в некоторых случаях подделки выполнены настолько искусно, что выявить их может только специалист. Обычному водителю в такой ситуации остаётся ориентироваться лишь на цену и помнить: хорошие вещи стоят дорого. И если на прилавке лежит комплект тяг «Трек» всего за тысячу рублей, то это серьёзный повод призадуматься. И не торопиться с покупкой.
Замена втулок на тягах ВАЗ 2107
Втулки на реактивных тягах ВАЗ 2107 — это одноразовые изделия, которые не подлежат ремонту. Восстановить изношенную втулку в условиях гаража не представляется возможным. У рядового автолюбителя нет ни нужного оборудования, ни нужных навыков для восстановления внутренней поверхности втулки. Таким образом, единственным вариантом ремонта повреждённых тяговых втулок является их замена новыми. Вот что нам потребуется для замены втулок на тягах:
Последовательность действий
Тяги снимаются с автомобиля по инструкции, изложенной выше. Проушины и сайлентблоки должны быть обработаны жидкостью WD40 и тщательно очищены от грязи и ржавчины с помощью металлической щётки.
Итак, для замены реактивных тяг на ВАЗ 2107 автовладельцу не придётся гнать машину в ближайший сервисный центр. Всю работу вполне можно сделать своими руками. С этим справится даже начинающий автолюбитель, который хотя бы раз держал в руках молоток и гаечный ключ. Всё, что нужно сделать — в точности следовать вышеизложенным рекомендациям.
Копирайтер с пятилетним стажем.
Назначение и схема работы трапеции
Система тяг служит посредником между рулевым валом и поворотными кулаками передних ступиц. Задача механизма — синхронно разворачивать колёса в ту или иную сторону, подчиняясь вращению баранки. Трапеция расположена под двигателем на уровне днища автомобиля, прикреплена к элементам жёсткости кузова — нижним лонжеронам.
Рассматриваемая часть рулевого механизма состоит из 3 основных деталей:
Рычаги трапеции механически связывают руль с механизмами передних колёс
Способ соединения поворотных кронштейнов с деталями трапеции — конусный палец, вставляющийся в ответное отверстие сошки и фиксирующийся гайкой. Маятниковый рычаг и редуктор жёстко крепится к лонжеронам длинными болтами.
Средняя тяга представляет собой полый металлический стержень с двумя шарнирами. Две боковые тяги — это сборные элементы, состоящие из 2 наконечников, — длинного и короткого. Между собой детали соединяются резьбовым хомутом, стягивающимся двумя болтами.
Средняя секция предназначена для жёсткого соединения сошек редуктора и маятника
Как работает трапеция:
Боковой рычаг состоит из двух наконечников, скреплённых хомутом
Увеличение крутящего момента червячным редуктором позволяет обходиться без гидравлических и электрических усилителей руля. С другой стороны, водитель физически ощущает проблемы с ходовой частью — стоит закиснуть шаровой опоре либо наконечнику тяги, и вращать баранку становится гораздо тяжелее.
Установка поперечной штанги выполняется в обратной последовательности. Самоконтрящиеся гайки рекомендуется заменить новыми.

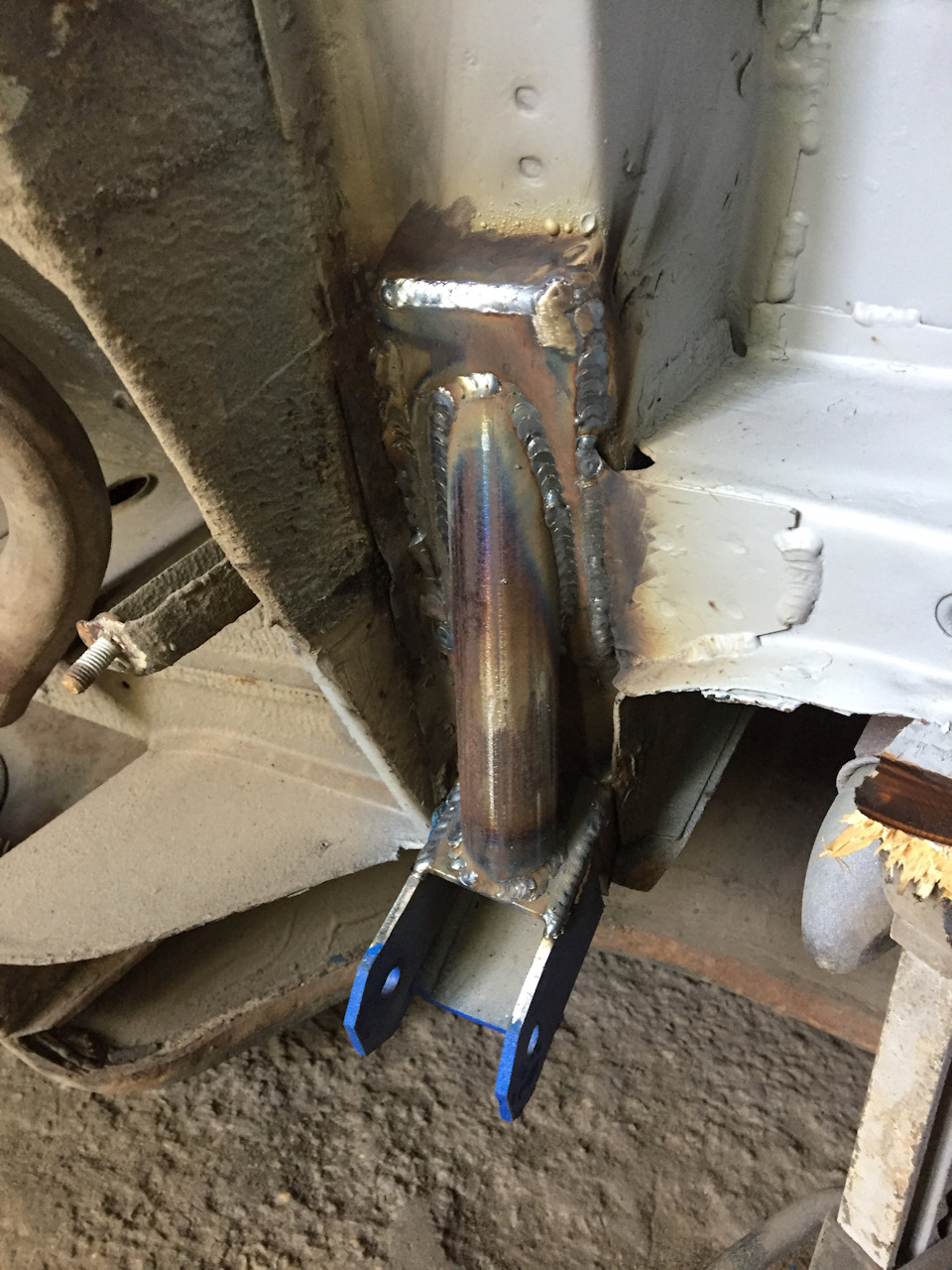

Следующая интересная идея была стырена с ваз 2103 одного финского гонщика. У них это служило теплоотводом в кольцевых гонках, у нас это аж минус 200 грамм с редуктора ! Кстати редуктор на самой современной полуавтоматической или как ее ещё называют электродуговой блокировке. Очень популярна сейчас среди современной молодежи.
Далее собираем это все в месте и ах да, полуоси то забыли совсем. Но для начала бежим к токарю с тормозным диском (так как я не помню размер на который надо проточить ступицу) и просим его сделать так что бы диск на неё одевался.
Отлично с этим тоже справились, дело за малым, поменять сальники и поставить планшайбы. И вуаля у вас новый мост ! Правда я в силу того что все с него просрал поменял все пробки заглушки и даже сапун)

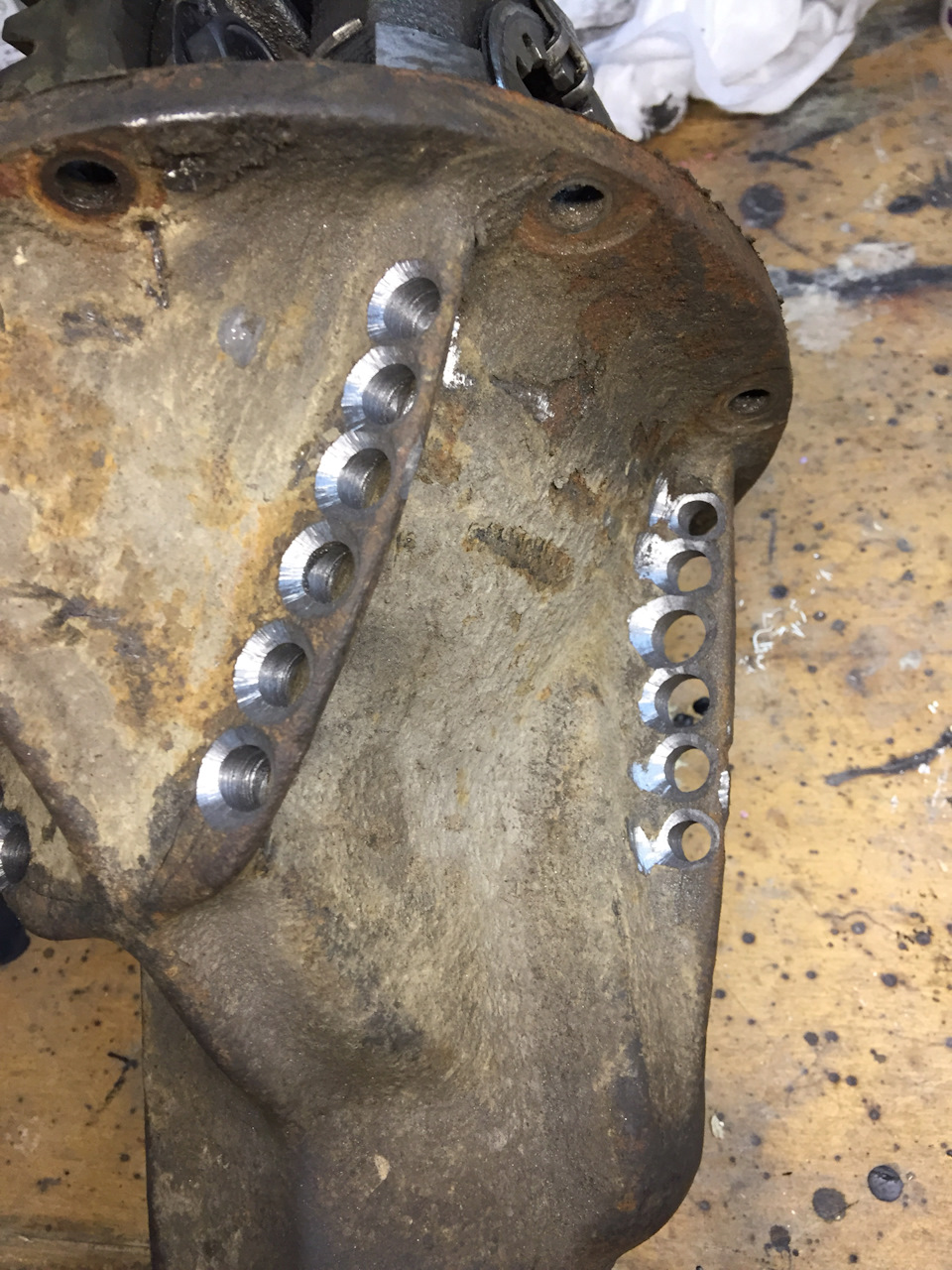

Ставим на мост предварительно подточив уши крепления, так как подшипник полуоси на ниве меньше то без доработок его не поставить. Дальше начинается проектирование верхнего крепления. Тут кто на что горазд, я пошёл по такой схеме:1) заказал у токаря втулки как заводское крепление амортизатора но на 50мм длиннее с торца.2) откопал в куче болтов 2 болта гбц от 2108 и вставил их в эти втулки.3) просверлил 2 идентичных отверстия в кузове4) забил и обварил втулки5) усилил листом в арке6) усилил в салоне
Выбор новых деталей трапеции
Поскольку автомобиль ВАЗ 2107 снят с производства, найти оригинальные запчасти становится все сложнее. На дорогах стран СНГ рулевые тяги приходят в негодность довольно часто, поэтому запас «родных» деталей давно исчерпан. В последние годы комплекты деталей трапеции поставляются на рынок несколькими известными производителями:
Особенность ремонта рулевой трапеции заключается в том, что изношенные наконечники можно менять поочерёдно. Немногие владельцы «Жигулей» ставят полные комплекты из-за одного разбитого шарового пальца. В результате трапеция «семёрки» зачастую собрана из запчастей разных производителей.
Полный комплект включает тяги, хомуты и корончатые гайки со шплинтами
Качество рулевых тяг указанных производителей примерно одинаковое, о чём свидетельствуют отзывы автолюбителей на форумах. Поэтому выбор новой запчасти сводится к соблюдению 3 правил:
Полная разборка трапеции
Снятие всех тяг практикуется в двух случаях — при замене рычагов в сборе либо полного комплекта пыльников на шарнирах. Технология ведения работ сходна с демонтажем внешнего наконечника, но производится в другом порядке:
Не забудьте правильно расположить среднюю секцию — изгибом вперёд. После замены стоит выехать на ровный участок дороги и понаблюдать за поведением автомобиля. Если машину уводит в сторону, поезжайте на станцию техобслуживания выправлять углы развала — схождения передних колёс.
Замена рулевых тяг ВАЗ 2107
https://youtube.com/watch?v=OirN4yHWYYQ%3Ffeature%3Doembed
Операцию по замене наконечников либо тяг в сборе нельзя назвать сложной. Располагая съёмником и некоторым опытом, вы поменяете детали трапеции ВАЗ 2107 за 2–3 часа. Главное, — не перепутать правый рычаг с левым и правильно установить среднюю секцию. Существует надёжный способ уберечься от ошибок: перед разборкой сфотографируйте положение тяг на камеру смартфона.
(42 голоса, среднее: 4.4 из 5)
О модернизации реактивных тяг
Иногда водители решают самостоятельно повысить надёжность подвески ВАЗ 2107 и продлить срок её службы. С этой целью они модернизируют реактивные тяги. Обычно под модернизацией тяг подразумевают две операции. Вот они:
Теперь немного подробнее о каждой из вышеперечисленных операций.
Сдвоенные тяги
Чаще всего водители устанавливают на ВАЗ 2107 сдвоенные тяги. Причина очевидна: для этой процедуры с тягами не приходится делать практически ничего. Просто приобретается не один, а два комплекта тяг, устанавливаемых на штатное место возле задней оси «семёрки». Плюс приобретаются не обычные, а удлинённые крепёжные болты, на которых и держится вся эта конструкция.
Установка сдвоенных тяг на ВАЗ 2107 повышает общую надёжность подвески
Очевидным преимуществом такой модернизации является повышение надёжности подвески: даже если одна из тяг оборвётся во время езды, автомобиль вряд ли потеряет управление и у водителя всегда будет шанс вовремя заметить проблему и остановиться (обрыв реактивной тяги практически всегда сопровождается сильнейшим стуком по днищу машины, не услышать этого просто невозможно). Есть у этой конструкции и недостаток: подвеска становится жёстче. Если раньше она без особых проблем «съедала» небольшие неровности дороги, то теперь водитель во время езды будет чувствовать даже маленькие камешки и ямки.
Усиленные тяги
Если автомобиль эксплуатируется в экстремальных условиях и ездит преимущественно по грунтовым дорогам или по дорогам с очень плохим асфальтом, автовладелец может установить на него усиленные реактивные тяги. Как правило, такие тяги водители изготавливают самостоятельно. Но в последнее время и крупные производители начали предлагать усиленные тяги собственного производства. Например, в продаже можно найти тяги «Трек-Спорт», отличающиеся большим размером сайлентблоков и регулируемой поперечной штангой. Пара гаек на поперечной штанге позволяет немного изменять её длину. Что в свою очередь сказывается на управляемости автомобиля и на общей жёсткости его подвески.
На усиленных штангах есть гайки, позволяющие менять длину штанги и регулировать жёсткость подвески
Разумеется, за повышенную надёжность водителю придётся заплатить: стоимость комплекта тяг «Трек-Спорт» начинается от 2600 рублей.
Замена реактивных тяг на ВАЗ 2107
Перед началом работы определимся с необходимыми расходниками и инструментами. Вот что нам понадобится:
- комплект новых реактивных тяг для ВАЗ 2107;
- состав для снятия ржавчины WD-40;
Последовательность работы
Прежде всего следует сказать о двух важных моментах. Во-первых, менять тяги следует только на смотровой яме или на эстакаде. Во-вторых, все пять тяг с ВАЗ 2107 снимаются совершенно одинаково. Именно поэтому ниже будет описана процедура демонтажа только одной центральной штанги. Для снятия остальных четырёх тяг нужно лишь повторить перечисленные ниже действия.
Меняем реактивные на ВАЗ 2107
https://youtube.com/watch?v=4PQLMGlM0h8%3Ffeature%3Doembed
Установка нижней штанги и амортизатора выполняется в обратной последовательности. Самоконтрящиеся гайки рекомендуется заменить новыми.
Внимание! Левая и правая штанги – невзаимозаменяемые. При установке ориентируйте штангу так, чтобы держатель троса привода стояночного тормоза был направлен вверх и располагался ближе к заднему мосту. При этом трос должен проходить с внутренней стороны держателя.
Назначение реактивных тяг на ВАЗ 2107
Назначение реактивных тяг на ВАЗ 2107 простое: не позволять автомобилю «гулять» по дороге и сильно раскачиваться при входах в крутые повороты и при наездах на различные препятствия. Эта проблема известна ещё со времён ранних автомобилей. Ни о каких реактивных тягах тогда не знали, а машины комплектовались обычными рессорами. Результат был закономерен: автомобиль легко опрокидывался, а управлять им было невероятно тяжело. Со временем автомобильная подвеска была доработана: в неё начали устанавливать систему длинных штанг, которые должны были принимать на себя часть нагрузок, возникающих из-за неровностей дороги или из-за слишком агрессивного стиля вождения. На ВАЗ 2107 и других классических моделях «Жигулей» реактивных тяг насчитывается пять: пара длинных, пара коротких, плюс большая поперечная штанга, которая служит основой всей тяговой системы. Устанавливается всё это около задней оси автомобиля.
Система реактивных тяг устанавливается около задней оси ВАЗ 2107
Увидеть эту систему можно только из смотровой ямы, где и производятся все работы по замене сломанных тяг.
Снятие поперечной штанги
1. Ключом на 19 мм отворачиваем гайку болта крепления штанги к кронштейну заднего моста, удерживая болт от проворачивания ключом того же размера.
2. Снимаем пружинную шайбу и вынимаем болт, при необходимости пользуясь выколоткой.
3. Ключом на 19 мм отворачиваем гайку болта крепления штанги к кузову.
4. Сняв пружинную шайбу и вынув болт, снимаем поперечную штангу.
Замена внешнего короткого наконечника
Поскольку к наружной части трапеции можно подобраться со стороны колеса, разборку можно выполнить без смотровой канавы. Какие потребуются инструменты и материалы:
Правильный съёмник в виде стакана никогда не порвёт резиновый пыльник при выпрессовке пальца
Также заранее подготовьте новый шплинт, аэрозольную смазку WD-40 и щётку с металлическим ворсом, чтобы перед началом работ удалить с тяги налипшую грязь.
Почему наконечники принято менять, а не ремонтировать:
В разборном наконечнике нижняя крышка держится на резьбе, нарезанной токарным станком
Подготовительный этап
Перед снятием наконечника выполните ряд подготовительных операций:
Пользуясь случаем, изучите состояние пыльников на других наконечниках. Если заметите прорывы, разбирайте трапецию полностью и устанавливайте новые силиконовые чехлы.
Инструкция по разборке
Демонтаж старой детали и установка нового наконечника производится в следующем порядке:
Некоторые автолюбители вместо замера длины считают обороты при выкручивании наконечника. Данный способ не годится — длина резьбовой части на деталях разных производителей может отличаться на 2—3 мм. Мне пришлось столкнуться с такой проблемой лично — после замены машина стала забирать вправо и «подъедать» край шины. Вопрос решился на автосервисе — мастер отрегулировал угол схождения колёс.
Если вам не удалось отыскать съёмник, попробуйте выбить палец из проушины, ударяя по цапфе молотком. Способ второй: опустите колёсную ступицу на колодку, накрутите на резьбу пальца гайку и бейте по ней молотком через деревянную проставку.
Для выпрессовки пальца бить нужно точно по цапфе, дабы не заклепать резьбу
Выбивание — не лучший способ разборки соединения. Можно случайно заклепать резьбу, вдобавок удары передаются на подшипник ступицы. Лучше купите недорогой съёмник — он пригодится для замены других шарниров.
Как поменять наконечник рулевой тяги
https://youtube.com/watch?v=2iILzNwQ2cI%3Ffeature%3Doembed
Снятие нижней продольной реактивной штанги
1. Для доступа к головке болта, крепящего штангу к мосту, отсоединяем от кронштейна балки заднего моста нижний конец амортизатора (см. ниже, “Амортизатор задней подвески – замена”) и отводим его в сторону.
2. Ключом на 19 мм отворачиваем гайку болта крепления штанги к кронштейну заднего моста, удерживая болт от проворачивания ключом того же размера.
3. Снимаем пружинную шайбу и вынимаем болт, при необходимости пользуясь выколоткой.
4. Аналогично ключом на 19 мм отворачиваем самоконтрящуюся гайку болта крепления штанги к кронштейну кузова.
5. Сняв пружинную шайбу и вынув болт, снимаем с автомобиля нижнюю продольную реактивную штангу.
Снятие верхней продольной реактивной штанги
1. Торцовым ключом на 19 мм отворачиваем гайку болта крепления штанги к кронштейну заднего моста, удерживая болт от проворачивания ключом того же размера.
2. Снимаем пружинную шайбу и вынимаем болт, при необходимости пользуясь выколоткой из мягкого металла, чтобы не повредить резьбу.
3. Торцовым ключом на 19 мм отворачиваем самоконтрящуюся гайку болта крепления штанги к лонжерону кузова.
4. Снимаем шайбу, извлекаем болт с шайбой (при необходимости пользуясь выколоткой) и снимаем с автомобиля верхнюю продольную реактивную штангу.
Проверка состояния реактивных тяг на ВАЗ 2107
Прежде чем говорить о проверке реактивных тяг, зададимся вопросом: а почему вообще возникает необходимость в такой проверке? Дело в том, что при езде реактивные тяги подвергаются как поперечным, так и скручивающим нагрузкам. Скручивающие нагрузки возникают, когда колёса попадают в большие рытвины или наезжают на большие камни и прочие препятствия. Этот вид нагрузок особенно вреден для тяг, а точнее, для сайлентблоков в тягах. Именно сайлентблоки являются слабым местом реактивной тяги (в самой тяге ломаться попросту нечему: это металлическая штанга с двумя проушинами на концах). Кроме того, резиновые части сайлентблоков периодически подвергаются действию реактивов, которыми посыпают дороги во время гололёда. В результате на резине возникают трещины и срок её службы стремительно сокращается.
Резиновая часть сайлентблока на тяге пришла в полную негодность
Если верить инструкции по эксплуатации, то новые реактивные тяги на ВАЗ 2107 могут пройти как минимум 100 тыс. км. Но с учётом перечисленных выше условий реальный срок службы тяг редко превышает 80 тыс. км.
Из той же инструкции следует, что проверку состояния реактивных тяг необходимо проводить через каждые 20 тыс. км. Однако мастера в автосервисах настоятельно рекомендуют проверять тяги через каждые 10–15 тыс. км во избежание крайне неприятных сюрпризов. Чтобы проверить состояние сайлентблоков в тягах, потребуется смотровая яма и монтажная лопатка.
Последовательность проверки
https://youtube.com/watch?v=J94Szxo7JmU%3Ffeature%3Doembed
(1 оценок, среднее: 4,00 из 5)
Загрузка...
