Замена вентилятора печки ваз 2114

Особенности обратной сборки

Замена вентилятора печки ваз 2114

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

  1. Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
  2. Корпус центрального сопла должен быть на собственном месте без отклонений.
  3. Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Проверка

Чтобы убедиться в том, что причиной неисправности системы отопления выступает именно моторчик, следует провести простую, но показательную процедуру:

  • Заведите автомобиль;
  • Включайте поочередно первую, вторую и третью скорости печки;
  • В случае отсутствия звуков, демонстрирующих начало работы вентилятора, моторчик вышел из строя;
  • Если вентилятор не включался на 1 и 2 режиме скорости, но заработал на 3, тогда причиной неполадки может выступать переключатель или дополнительный резистор.

Причины поломки

Моторчик может не работать по нескольким причинам. Каждая из них требует отдельного рассмотрения. Потому предлагаем вам ознакомиться с возможными причинами отказа в работе вентилятора в нашей таблице.

В зависимости от возникших неприятностей, вам может потребоваться замена вентилятора. Поменять моторчик не сложно, хотя для этого следует обладать определенной сноровкой или хотя бы минимальным опытом в работе с электрооборудованием вашего автомобиля.

Первоочередное действие при замене моторчика печки — это отключение аккумулятора.

Замена вентилятора печки ваз 2114

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

  1. Отключите минусовую клемму с аккумуляторной батареи.
  2. Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
  3. Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
  4. Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
  5. Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
  6. По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
  7. Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
  8. Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
  9. Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
  10. Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Замена вентилятора печки ваз 2114

Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Советуем выбирать качественный моторчик для замены, чтобы потом не возникало проблем с его работоспособностью.

Цена зависит от того, покупаете ли вы мотор в сборе с корпусом или отдельно.

Сам моторчик обойдется вам примерно в 500 рублей, а за устройство в сборе придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.

Когда электромотор отопителя необходимо заменить

Есть несколько признаков, которые подскажут автовладельцу, что с двигателем отопителя что-то не так. Вот самые распространённые из них:

  • При попытке включить печку не слышно гудения моторчика, причём такая картина наблюдается на всех трёх скоростях.
  • Мотор подаёт воздух на всех скоростях, однако работает с перебоями.
  • Работа моторчика стабильна, перебоев с подачей тёплого воздуха нет, но вместо равномерного гудения слышны посторонние звуки, скрежет, который в дальнейшем перерастает в пронзительный скрип.

Проблемы вентилятора печки с электрической части.

В этом разделе рассмотрим цепь до вентилятора печки ВАЗ по составляющим.

Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

  • новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
  • набор рожковых ключей;
  • отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

  1. Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
  2. В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.
  3. Отключение питания мотора

    «Плюсовой» провод питания моторчика находится в кабине, под приборной панелью

  4. Теперь в моторном отсеке рожковым ключом на 8 мм откручиваются 2 гайки, удерживающие вентиляторный кожух. Там же находится гайка, с помощью которой к кожуху крепится провод «массы» авто. Она тоже откручивается.
  5. Крепёж кожуха мотора

    Рядом с гайками кожуха находится и гайка «массы», которая тоже откручивается

  6. Далее с помощью крестовой отвёртки выкручиваются дополнительные болты крепления вентилятора.
  7. Откручивание крепёжных болтов

    Дополнительную пару крепёжных болтов выкручивают крестовой отвёрткой

  8. Решётка для притока воздуха освобождается и извлекается, открывается доступ к мотору, удерживающемуся на специальной скобе.
  9. Извлечение решётки воздухопритока

    Когда весь крепёж откручен, решётку воздухопритока извлекают вручную

  10. Для извлечения моторчик сначала тянется на себя, а затем поворачивается на 90 градусов, снимается с крепёжной скобы и вынимается со штатного места.
  11. Извлечение моторчика печки

    Электромотор отопителя вначале тянут на себя, а потом поворачивают под прямым углом

  12. Теперь на место сгоревшего устройства устанавливается новый мотор, после чего производится обратная сборка всех узлов.

Видео: замена мотора отопителя на ВАЗ 2114

https://youtube.com/watch?v=MBMeMzlKYrw%3Ffeature%3Doembed

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор, необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

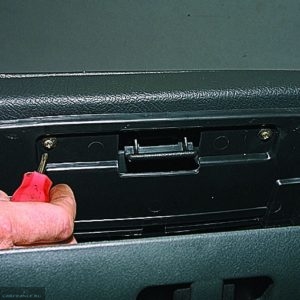

  • Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.
  • Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Замена вентилятора печки ваз 2114

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке. Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало.

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

  • крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
  • набор гаечных ключей;
  • ёмкость и резиновый шланг для слива ОЖ;
  • ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

Замена вентилятора печки ваз 2114

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой. Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене.

Замена вентилятора печки ваз 2114

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Ремонт радиатора печки

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

ЗАМЕНА

Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:

  • Различные отвертки (крестовые, шлицевые, разной длины и размеров);
  • Набор комбинированных ключей;
  • Умелые руки и максимум терпения и аккуратности.

Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.

Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:

Замена вентилятора печки ваз 2114

Не забудьте первым делом – слить охлаждающую жидкость

Теперь остается новую деталь установить на место и собрать все в обратном порядке. Для того, чтобы в салоне было теплее, прокладываем его поверхность слоем поролона толщиной приблизительно 1,5 мм.

Проверка работоспособности после проведения замены производится до того, как будет собрана панель приборов. Устанавливается радиатор печки, крепятся патрубки, заливается антифриз и запускается мотор. Если тосол не течет, и система отопления ВАЗ 2114 нормально функционирует (воздух в салоне нагревается в должном режиме), то значит, что замена радиатора отопителя прошла успешно, и можно полностью устанавливать все детали на место.

Ремонт печки на ВАЗ 2114 (радиатора) можно выполнить только в том случае, если материал корпуса радиатора не алюминиевый. Даже если и получится запаять алюминиевый корпус, то нет никакой гарантии, что пайка окажется надежной.

Пошаговый процесс замены

  1. Откройте капот и отключите минусовую клемму АКБ.
  2. За моторным щитом открутите четыре винта крепления кожуха вентилятора
    и снимите его. Винты под крестовую отвертку.
  3. Замена вентилятора печки ВАЗ 2113, 2114, 2115 пошаговая инструкция
    Замена вентилятора печки ВАЗ 2113, 2114, 2115 своими руками

  4. После демонтажа кожуха отверните два винта, которые удерживают корпус
    вентилятора.
  5. Инструкция по замене вентилятора печки ВАЗ 2113, 2114, 2115
    Руководство по замене вентилятора печки ВАЗ 2113, 2114, 2115

  6. С помощью шлицевой отвертки откройте защелки и разделите пластиковый
    корпус вентилятора на две половины.
  7. Руководство по замене вентилятора печки ВАЗ 2113, 2114, 2115 своими руками

  8. Разъедините клемму питания моторчика печки (расположена она над
    педалью газа).
  9. Инструкция по замене вентилятора печки ВАЗ 2113, 2114, 2115 фото и видео

  10. Открутите гайку под ключ на десять и снимите клемму массы моторчика
    печки (клемма располагается над педалью газа).
  11. Инструкция замены вентилятора печки (фото и видео) для ВАЗ 2113, 2114, 2115

  12. После того как скинули провода демонтируйте вентилятор вместе с
    моторчиком.
  13. Как самому заменить вентилятор печки на ВАЗ 2113, 2114, 2115

  14. Выкрутите два винта и появится возможность снять пластиковых кожух.
  15. Информация о пошаговой замене вентилятора печки на ВАЗ 2113, 2114, 2115

  16. После выполнения вышеперечисленных операций вентилятор с моторчиком
    свободен. Берем новый вентилятор и производим обратную сборку.
Новая Лада:  Как настроить часы на приборной панели Лада Гранта.

Инструкция по замене

Радиатор — заменяемый агрегат, поэтому если он неисправен, его нужно поменять.

Процедура замены состоит из следующих этапов:

  1. В первую очередь нужно слить охлаждающую жидкость.
  2. Далее необходимо демонтировать приборную панель. Можно снимать не всю приборку, а лишь часть, чтобы добраться до радиатора. Как снять панель, описано в инструкции по эксплуатации.
  3. Перед заменой необходимо отсоединить все провода, шланги, которые идут к радиатору.
  4. Затем нужно открутить крепежные элементы и демонтировать агрегат.
  5. Снятый радиатор нужно почистить в случае его засорения. Если он протекает, его необходимо поменять. Сборку следует осуществлять в обратном порядке (автор видео — ВЧСЛВ).

После ремонта микроклимат в салоне восстановится и уже будут не страшны никакие морозы.

Что понадобится для ремонта?

Обратите внимание, что замена печки ВАЗ 2114 (то есть радиатора) может быть осуществлена 2 способами: со снятием торпедо и без демонтажа приборной панели. Профессионалы отдают предпочтение первому способу. То есть, мастера-механики любого СТО меняют радиатор на 2114, предварительно разобрав топредо до винтика. С этой работой справится только тот, кто своими руками уже неоднократно собирал и разбирал приборную панель. Там очень много тонкостей и нюансов.

Говоря за нас, то нами будет осуществлена замена радиатора печки ВАЗ 2114 без снятия приборной панели.

Кстати, существует еще один способ смены радиатора. Народные умельцы вырезают дно в ВАЗ 2114, спокойно полазят под радиатор и быстро снимают его.

Но опять же, качественно изменить конструкцию машины могут только мастера высокой квалификации. Мы не будем туда влазить, от греха подальше.

Для этой работы нам понадобится:

  1. Набор отверток
  2. Набор ключей
  3. Пара новых хомутов по диаметру патрубков радиатора
  4. Новый радиатор. Кстати, лучше взять что-то из импорта, например, Fenox RO0004C3 (он стоит вдвое дороже оригинала)
  5. Новый антифриз для системы обогрева

ТЕЧЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В САЛОНЕ АВТОМОБИЛЯ

Может возникнуть и следующая ситуация – из основного радиатора охлаждения стал уходить тосол, а в салоне автомобиля под ковриком пассажира образовалась лужица. Понять, что это именно охлаждающая жидкость, а не вода, можно по характерному запаху и цвету жидкости. Охлаждающая жидкость в салоне течет в следующих случаях:

  • Если плохо затянуты хомуты в отопительной системе;
  • Порвались или рассохлись (расслоились) патрубки;
  • Течет радиатор печки.

Ремонт вентилятора печки ВАЗ 2113—2115

Почему перестаёт работать моторчик отопителя. На то есть свои причины, и их несколько. Однако чаще всего поводом для неисправности становится засорение. Пыль проникает повсюду, в том числе и внутрь механизма.

Замена вентилятора печки ваз 2114

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

С наступлением холодного времени корректная и бесперебойная работа отопителя приобретает большую актуальность. Но по закону подлости именно в это время и наблюдаются частые проблемы, имеющие свои причины:

  1. Выходит из строя предохранительный элемент, призванный следить не только за отопителем вместе с его компонентами, но и за подсветкой вещевого ящика, моторчиком омывателя оптики и т. д. Это 30-амперный предохранитель расположен в специальном блоке и помечен номером F7. Как правило, поводом для его перегорания становится короткое замыкание. Сгоревший элемент надо просто заменить.

    Замена вентилятора печки ваз 2114

    Предохранитель F7 в монтажном блоке ВАЗ 2113

  2. Реле зажигания находится под панелью приборов. Тоже может стать причиной неполадок с моторчиком печки, так как связано с цепью электрики. Убедиться в том, что это именно реле, можно по такому признаку: вентилятор не работает только на прогретый двигатель (подробнее про реле написано в конце).
  3. Портится радиатор печки, в котором со временем образуется накипь. Элемент можно снять и промыть средством «Крот» или другими жидкостями.

    Замена вентилятора печки ваз 2114

    Радиатор печки ВАЗ 2115 портится по причине образования накипи

  4. В систему проникает воздух, образуя пробки. Это негативно сказывается на общей работе печки, в том числе и на моторчик. Поможет грамотное развоздушивание всей системы.
  5. Неисправен добавочный резистор. Если «виновницей» является эта деталь, электричество начнёт поступать к моторчику только на третьем положении работы отопителя. Соответственно, на первом и втором режимах вентилятор включаться не будет, так как ток в этом случае идёт через резистор. Проблема решается заменой резистора.

    Замена вентилятора печки ваз 2114

    Добавочный резистор печки при неисправности надо заменить

  6. Ослабли контакты клемм проводки, соединяющей вентилятор с электрикой автомобиля. Нужно заново затянуть их, а если они окислились — почистить.

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

  1. Предварительно снимается боковая крышка торпедо со стороны педалей.

    Замена вентилятора печки ваз 2114

    Боковая крышка обшивки снимается в целях облегчения процесса снятия вентилятора

  2. Затем из-под торпедо отсоединяется электрический контакт — переходное устройство между электрической системой автомобиля и моторчиком.

    Замена вентилятора печки ваз 2114

    Штекер «плюсового» провода соединяет вентилятор с электрикой автомобиля

  3. Откручивается также «масса», выведенная на болтик под головку «10».

    Замена вентилятора печки ваз 2114

    «Минусовой» провод вентилятора соединён с болтом крепления на кузове

После этого надо перевести работы в подкапотное пространство:

  1. Выкрутить защитный чехол, скрывающий моторчик.
  2. Затем извлечь удерживающие его винты.

    Замена вентилятора печки ваз 2114

    Фиксаторы вентилятора просто выворачиваются отвёрткой

  3. Провода, отсоединённые в салоне машины, следует вытащить наверх.
  4. После этого надо снять верхнюю накладку моторчика, чтобы легче его вынуть.

    Замена вентилятора печки ваз 2114

    Верхняя накладка вентилятора снимается на месте для того, чтобы упростить извлечение моторчика

  5. Потянув рукой, снять вентилятор.

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

  1. Установить вентилятор на ровной поверхности.
  2. Соединить провода с клеммами аккумулятора.

Неисправный элемент не будет вращаться вообще или делать это промежутками, слабо и шумно. Перед работой надо не забыть также тщательно вычистить весь мусор из ниши, куда будет ставиться новый моторчик. Процедура замены у опытного автомобилиста не занимает больше 40 минут. Достаточно иметь при себе отвёртку, гаечные ключи и новый вентилятор. Мероприятие выполняется обратно процессу снятия. Клеммы проводки надо фиксировать хорошенько, чтобы они не ослабли во время передвижения машины.

Рекомендуется подбирать на замену полностью новый и качественный моторчик (оригинального производства), чтобы уберечь себя от лишних затрат. Хороший вентилятор прослужит в течение длительного времени.

Где находится реле печки ВАЗ 2113—2115

Не все автомобилисты, решившие проводить ремонт и замену самостоятельно, могут быстро отыскать неисправность печки. Реле отвечает за достаточный обогрев салона, поэтому неисправность моторчика может быть связана именно с ним.

Часто этот элемент просто изнашивается. Это не ремонтируемая деталь, она требует только замены. Поэтому важно знать, где расположено реле, чтобы своевременно заменить своими руками. Элемент находится на центральной консоли под панелью приборов, часто в монтажном блоке, рядом с предохранителем.

Замена вентилятора печки ваз 2114

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Моторчик печки является важным и обязательным элементом системы отопления автомобиля. Периодический уход и своевременная замена неисправной детали помогут всегда держать салон машины в теплоте.

Заменить вентилятор печки на ВАЗ-2114 достаточно легко и просто. Как показывает практика, большинство автомобилистов именно так и делают, экономя свое время и деньги. Но, если процесс показался совсем уж трудный, то рекомендуется обратиться в сервис, где сделают все быстро и качественно.

  • Проблемы с предохранителем

Замена вентилятора печки ваз 2114

Вышедший из строя предохранитель печки – одна из самых распространенных, и при этом простых в ремонте неисправностей.

На четырнадцатой установлен предохранитель отопителя типа F7, обладающей силой тока в 30 А. Стоит отметить, что вышедший из строя предохранитель отопителя также станет причиной отказа работы прикуривателя, подсветки бардачка, электронасоса подачи воды для очищения фар, и обогрева заднего стекла, поскольку все эти системы работают от одного предохранителя.

Нередко случаются ситуации, когда установленные предохранители перегорают один за другим – причиной этому может являться короткое замыкание, для выявления источника которого вам придется перебрать всю предохранительную цепь

  • Отсутствие контакта внутри монтажного блока

Также довольно частая проблема, причиной которой является окисление проводов в процессе эксплуатации. Решается она довольно просто, необходимо перебрать проводки в колодке, в которой они скреплены перед монтажным блоком, и при необходимости выполнить замену контактной группы.

  • Проблемы с реле зажигания

Залипшее реле зажигания также может являться причиной, из-за которой не работает вентилятор печки на ВАЗ 2114. Выявляется это довольно просто – в случае, если вентилятор начинает работать исключительно тогда, когда двигатель автомобиля полностью прогрелся, то неполадки именно из-за реле зажигания. Для их устранения потребуется полностью заменить реле.

  • Печка не работает в 1 и 2 режиме скорости

Если вентилятор включается только на максимальной скорости (всего их 3), то нужно менять резистор отопителя. Конструкционные особенности отопительной системы таковы, что при 1 и 2 режиме скорости вентилятор питается через добавочный резистор, а в 3 режиме – прямо от аккумулятора.

  • Проблемы с моторчиком вентилятора

Если не работает вентилятор охлаждения ВАЗ 2114, но все вышеперечисленные неполадки устранены, то остается одна причина – вышедший из строя моторчик печки ВАЗ 2114. Он может либо перегореть, либо иметь плохой контакт с питанием из-за отошедшей массы, также нередко залипают щетки вентилятора.

Вам потребуется поменять моторчик отопителя на новый, поскольку если он начал «выделываться», то в будущем это будет повторяться неоднократно.

Как заменить моторчик печки

Благодаря тому, что вентилятор фиксируется на корпусе отопителя и доступ к нему есть из подкапотного пространства, замена моторчика печки ВАЗ-2114 – процесс несложный и не требует разборки системы обогрева салона и слива охлаждающей жидкости. Поэтому заменить вентилятор можно и самостоятельно, без обращения за помощью в СТО.

Замена вентилятора печки ваз 2114

Для выполнения замены моторчика из инструментов потребуются отвертки и ключ 8-10. Алгоритм работ по демонтажу вентилятора печки на ВАЗ-2114 такой: 1. Отключаем питание бортовой сети путем снятия «плюсовой» клеммы с АКБ. 2. В салоне с водительской стороны за педальным блоком находим провода питания вентилятора – черный («масса», прижатая гайкой к одному из болтов) и синий («плюс»).

Замена вентилятора печки ваз 2114

Замена вентилятора печки ваз 2114

3. Откручиваем гайку крепления «массы», находим разъем синего провода и разъединяем его. 4. Открываем капот. 5. Снимаем кожух вентилятора с установленным в нем фильтром. Для этого отворачиваем 4 винта крепления.

Замена вентилятора печки ваз 2114

6. Откручиваем крепежные винты решетки воздухопритока, установленной возле стекла. Снимаем решетку. 7. Откручиваем 2 болта крепления корпуса вентилятора.

Замена вентилятора печки ваз 2114

8. Движением «на себя» снимаем корпус с опоры. 9. Поворачиваем корпус на 90 град. и извлекаем его с ниши.

Замена вентилятора печки ваз 2114

Дальше действия зависят от того, что именно приобретено на замену – узел в сборе с корпусом или только электродвигатель с крыльчаткой. Если в наличии полностью собранная конструкция – устанавливаем новый элемент по технологии, обратной вышеописанной.

Внешний вид и расположение моторчика печки

Устройство находится в середине так называемой торпеды и представляет собой небольшой электродвигатель постоянного тока, к которому крепится вентилятор, защищённый пластиковым кожухом. Этот мотор имеет три режима работы и предназначен для подачи тёплого воздуха в три зоны: на лобовое стекло, на ноги пассажиров или прямо в салон.

Моторчик печки автомобиля ВАЗ 2114

Защитный кожух с мотора снят, виден вентилятор

Что представляет собой вентилятор отопителя

Вентилятор печки ВАЗ-2114 – это обычный электродвигатель постоянного тока, питающийся от бортовой сети автомобиля. Воздушный поток создается при вращении цилиндрической крыльчатки, насаженной на вал якоря.

не работает вентилятор печки ВАЗ 2114

Управление вентилятором осуществляется при помощи специального переключателя, расположенного на панели управления. Он имеет четыре положения, соответствующие режимам его работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, подаваемого в салон.

Резюмируем

Как видите, процесс замены вентилятора простой и не представит сложности для водителя, который хоть раз в жизни держал инструмент в руках. На самостоятельную замену нужно не более двадцати минут времени, а цена замены вентилятора печки ВАЗ 2114 на СТО от 200 до 500 рублей.

  • https://FB.ru/article/307660/vaz—-zamena-ventilyatora-pechki-poshagovaya-instruktsiya
  • https://vazweb.ru/desyatka/otoplenie/zamena-motorchika-pechki-vaz-2114.html
  • https://remontvazov.com/zamena-motorchika-pechki-vaz-2114
  • https://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/zamena-motorchika-pechki-vaz-2114/
  • https://autorn.ru/vaz/2113/428-zamena-ventilyatora-pechki-vaz-2113-2114-2115.html
  • https://carfrance.ru/zamena-ventilyatora-pechki-vaz-2114-poshagovaya-instrukciya-ot-a-do-ya/
  • https://www.vazzz.ru/kak-proverit-motorchik-pechki-vaz-2114-2115-prichiny-polomki-i-sposoby-ustraneniya/
  • https://remont2114.club/kak-snyat-i-ustanovit-ventilyator-otopitelya-na-vaz-2114/
Новая Лада:  Стартер лада приора 16 клапанов

Как провести диагностику работоспособности отопителя ВАЗ-2115

  • Включить переключателем 1 первую, после чего вторую и третью скорости.
  • При помощи рычага 2 и 4 отрегулировать желаемое направление воздушного потока, а также последний даёт возможность выбрать нужную температуру.

Замена вентилятора печки ваз 2114

Причины поломки могут быть разные:

  • Неисправный вентилятор — полное отсутствие работы печки.
  • Если радиатор всё-таки подаёт признаки жизни, то поломка может заключаться в выходе из строя добавочного резистора или отопитель салона не реагирует на команды переключателя.
  • Но также может протечь или прикипеть кран печки, в таком случае его необходимо в срочном порядке заменить.
  • Когда же вентилятор работает на полную мощность и температура стоит на максимуме, а двигатель прогрет, то, возможно, дело обстоит в засорении радиатора печки. Чтобы его прочистить или заменить, нужно будет его разобрать.

Устройство и схема печки

Система отопления салона автомобиля ВАЗ 2114 как с инжектором, так и с карбюратором представляет собой отопитель, который связан с двигателем. Теплоносителем выступает охлаждающая жидкость, которая нагревается, проходя через силовой агрегат. Задача отопителя – распределить полученное тепло равномерно по салону.

Замена вентилятора печки ваз 2114

Схема отопителя ВАЗ 2114

Пройдя через систему охлаждения мотора, нагретый антифриз поступает в радиатор отопителя. На горячий радиатор дует вентилятор. Таким образом теплый воздух поступает в салон автомобиля. С помощью дефлекторов и заслонок регулируется направление и интенсивность воздушного потока. Печка на ВАЗ 2114 может работать в нескольких режимах обогрева.

Не спешите с демонтажем

Обнаружив, что не работает вентилятор печки ВАЗ-2114, не стоит спешить демонтировать и разбирать отопитель. Для начала следует проверить электрическую цепь устройства, а именно:

  • предохранитель;
  • резистор переключателя режимов;
  • проводку.

Если не работает вентилятор печки ВАЗ-2114, первым делом проверяем предохранитель. Он расположен в основном монтажном блоке и обозначен на схеме как F-7 (30 А). Извлекаем его из посадочного гнезда и «прозваниваем» тестером. В случае надобности – меняем.

замена печки ВАЗ 2114

Следующий шаг – диагностика резистора переключателя. При включенном зажигании поворачиваем ручку переключателя в положение, соответствующее третьей скорости. Если вентилятор заработал – меняем резистор.

Проверка проводки заключается в измерении напряжения, подаваемого на устройство. Здесь нужно поднять капот, найти разъем с проводами, идущими на вентилятор, подсоединить к ним щупы вольтметра и произвести замеры, переключая режимы при включенном зажигании. Напряжение есть – причина в самом электродвигателе, нет – лучше обратиться к автоэлектрику для диагностики проводки.

Диагностика

Первоочерёдной задачей стоит выявление причины поломки и оценка собственных возможностей в конкретной ситуации.

Начнём с простого и перейдём к более сложному:

  1. Проверяем предохранитель (F-7 с напряжением 30 А), который отвечает не только за систему обогрева, но и за работу: прикуривателя, обогрева зеркал, подсветки бардачка, омывателя фар. Поэтому при перегорании этого предохранителя отказываются работать все вышеперечисленные приборы. Если он исправен, движемся дальше по цепи.
  2. Включаем зажигание автомобиля и переключаем регулятор скорости в положение 1, 2, 3 по порядку. Если ни на одном из этих положений вентилятор не заработал, движемся дальше.
    • Если же электродвигатель не подаёт признаков жизни при первом и втором положении переключателя скоростей, а на третьем положении заработал (питание вентилятора на первой и второй скорости осуществляется через резистор, а при третьей скорости ток поступает прямо на электродвигатель), проблема заключается в резисторе либо в самом переключателе.
  3. Если электродвигатель отопителя включается после прогрева двигателя автомобиля, то проблема заключается в неисправном реле зажигания. Решается заменой реле.
  4. Если электродвигатель отопителя отказывается работать при любых режимах, остаётся одна неисправность — это сам моторчик печки.

Замена вентилятора печки ваз 2114

Процесс демонтажа мотор-вентилятора

Для окончательного вердикта подадим «+» напрямую на моторчик, сняв для этого клемму плюсового провода с моторчика. Если мотор не ожил, последнее, что можно попробовать — это попробовать зачистить место под креплением массы на электродвигателе. Нередко это место окисляется и контакт ослабевает.

Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

  • длина — 250 мм;
  • ширина — 158 мм;
  • высота — 42 мм.

Схема их крепления к кузову также идентична.

Замена вентилятора печки ваз 2114

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Таблица: сравнение основных характеристик алюминиевых и медных радиаторов отопителя ВАЗ 2114/15

Главными преимуществами медных изделий является больший срок службы, повышенная теплоотдача и ремонтопригодность. Однако стоят они обычно почти вдвое дороже алюминиевых. Технические характеристики радиаторов во многом определяются их производителем.

Радиаторы ДААЗ

Наибольшей популярностью у владельцев ВАЗ 2114/15 пользуются радиаторы производства Luzar, Hola, Craft, «Пекар» и др. Все они находятся в одной ценовой категории и имеют близкие рабочие характеристики.

Замена вентилятора печки ваз 2114

Радиаторы ДААЗ отличаются высокой эффективностью и длительным сроком службы

Улучшенными параметрами обладают алюминиевые радиаторы ДААЗ. Они имеют срок службы 4–7 лет и цену около 1000 руб. Особенности конструкции таких радиаторов заключаются в большем количестве ламелей (тонких пластин), а это существенно увеличивает площадь теплообмена. Радиаторы ДААЗ — оптимальный вариант для владельцев ВАЗ 2114/15.

Замена вентилятора печки ваз 2114

Радиаторы ДААЗ за счёт большего количества ламелей обладают повышенной теплоотдачей

Резюмируем

Как видите, процесс замены вентилятора простой и не
представит сложности для водителя, который хоть раз в жизни держал инструмент в
руках. На самостоятельную замену нужно не более двадцати минут времени, а цена
замены вентилятора печки ВАЗ 2114 на СТО от 200 до 500 рублей.

Как заменить радиатор печки 2114

Для замены радиатора печки вам потребуются следующие инструменты:

  1. Новый радиатор.
  2. Пустая емкость.
  3. Гаечные ключи.
  4. Набор отверток.
  1. Сначала слейте ОЖ, которую потом необходимо будет заменить. Затем переместитесь в салон и открутите саморез, расположенный под пластиковой заглушкой (смотрите фото).

    Замена вентилятора печки ваз 2114

  2. Далее освободите щиток прибора от крепления — его держат саморезы. Непосредственно сам щиток пока не нужно снимать.
  3. Снимите кожух рулевой колонки, открутив крепления снизу.
  4. Теперь займитесь разъемом, идущим на прикуриватель.
  5. Затем демонтируйте магнитолу. Как правило, ее снятие проходит без проблем, главное — отсоединить все штекера. Рекомендуется подписать их или пометить.
  6. После завершения данных операций у вас будет доступ к пластиковой консоли — снимите с двух сторон саморезы, расположены они симметрично.
  7. Далее удалите переключатель для вентилятора печки и регулировочные флажки.
  8. На данном этапе можно отсоединить от торпедо центральную консоль. Затем снимите клеммы от всех кнопок и штекера. Далее демонтируйте диагностический разъем, который держат саморезы. Вытаскиваем из салона центральную консоль.
  9. Снимите два самореза, которые держат металлическую основу (как на фото).

    Замена вентилятора печки ваз 2114

  10. Следующим шагом будет снятие креплений торпедо, находящихся с обеих сторон.
  11. Железное основание тоже имеет крепления, которые необходимо открутить.
  12. Теперь, когда железная конструкция свободна, ее можно снять, предварительно вытащив ЭБУ. Немного приподнимите панель приборов и подставьте под нее деревяшку. Так вы получите доступ к радиатору.

    Замена вентилятора печки ваз 2114

  13. Радиатор печки прикреплен хомутами — снимите их.
  14. Слейте всю ОЖ и замените радиатор.

    Замена вентилятора печки ваз 2114

Схема подключения, резисторы и реле вентилятора

Замена вентилятора печки ваз 2114

Меняется вентилятор в принципе не сложно, но вспомнить службу в армии и лексикон дежурного по части придется. Технические характеристики вентилятора и схему его подключения мы разместили на страничке, если это как-то поможет в демонтаже. На всякий случай, если кто не сможет найти оригинальный вентилятор, то двигатель должен развивать не менее 4200 об/мин при потреблении тока не более 14 ампер.

Замена вентилятора печки ваз 2114

Свист и вой может быть разным на разных режимах работы двигателя. Это потому что схема подключения предполагает наличие резистора с сопротивлением 0,23 и 0,65 Ом. Один ограничивает ток для малой частоты вращения, а для получения второй скорости служит другой. Но это теория.

Замена вентилятора печки ваз 2114

Утилизация старого электромотора отопителя чаще всего происходит по причине износа коллектора (после 100 000 км пробега) или замыкания обмотки якоря, о чем скажет «молчащий» или с трудом вращающийся вал, а также перегорающий предохранитель F7.

Обрыв или замыкание обмоток

С обмотками дело обстоит еще сложней. Если неисправность коллектора можно выявить визуально, то здесь придется замерять сопротивление на разных участках, да и то не факт, что после обнаружения проблемы ее удастся устранить путем перемотки. Лучший вариант в этом случае для ВАЗ-2114 – замена вентилятора печки. К тому же новое устройство обойдется не так и дорого. Электродвигатель с крыльчаткой стоит порядка 1100 рублей, с кожухом – 1300 рублей.

Процесс замены радиатора печки

Замена вентилятора печки ваз 2114

При замене радиатора печки рекомендуем также сменить и шланги. Стоят они не дорого, но могут сэкономить кучу нервов

Конечно, намного проще было бы демонтировать приборную панель для замены радиатора печки, но этот процесс долгий и требует большого количества времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную приборную панель.

Сразу, можно сказать, что для совершения операции потребуется еще одна пара рук, то есть помощник.

Итак, когда основные аспекты разобраны, можно приступить непосредственно к выполнению операций. Рассмотрим, последовательность действий направленных на замену радиатора печки:

  1. Демонтируем центральную консоль.

    Замена вентилятора печки ваз 2114

    Снимаем центральную консоль

  2. Снимаем бардачок.

    Замена вентилятора печки ваз 2114

    Замена вентилятора печки ваз 2114

    Замена вентилятора печки ваз 2114

    Замена вентилятора печки ваз 2114

    Места крепления бардачка к панели

    Замена вентилятора печки ваз 2114

    Замена вентилятора печки ваз 2114

  3. Откручиваем крепления торпеды таким образом, чтобы ее можно было двигать в разные стороны.

    Замена вентилятора печки ваз 2114

    Раскручиваем крепления торпеды, чтобы она ходила в разные стороны

  4. Откручиваем тросовые приводы управления режимами печки. Они идут как с водительской стороны, так и с пассажирской.

    Замена вентилятора печки ваз 2114

    Снимаем тросы привода печки

  5. Демонтируем крышку радиатора.

    Замена вентилятора печки ваз 2114

    Откручиваем крепление крышки радиатора и снимаем ее

  6. Для того чтобы снять патрубки необходимо или слить частично охлаждающую жидкость, или подставить ёмкость, чтобы антифриз (тосол) не разлился.

    Замена вентилятора печки ваз 2114

    Идеально для слива подойдёт сантехнический шланг, который можно одеть на один из выходов шланга на крантик печки

  7. Теперь откручиваем патрубки радиатора печки.

    Замена вентилятора печки ваз 2114

    Откручиваем хомуты и снимаем патрубки охлаждающей жидкости

  8. Откручиваем болт крепления всей панели приборов к кузову (к ножке).

    Замена вентилятора печки ваз 2114

    Крепление панели к кузову

  9. Далее, когда все готово, при помощи помощника отодвигаем приборную панель и вытягиваем радиатор. Вытягивать запасную часть необходимо крайне аккуратно, чтобы не повредить остальные узлы, которые находятся внутри панели.

    Замена вентилятора печки ваз 2114

    Отодвигаем в сторону панель приборов

Важно! При демонтаже радиатора печки необходимо соблюдать крайнюю осторожность, поскольку остатки охлаждающей жидкости могут вылиться с изделия на электронные устройства автомобиля, в том числе и электронный блок управления, что может их повредить или полностью вывести из строя.

Установка нового радиатора

Замена вентилятора печки ваз 2114

Спорный вопрос о применении герметика. С одной стороны применять герметик в системе охлаждения нельзя, его остатки могут заклинить помпу. А с другой стороны шлицы радиатора часто кривые и шланги не держат. Решать ВАМ.

Нюансы

Установка нового радиатора печки проводится в обратном порядке, но существуют некоторые нюансы установки.

Рассмотрим, основные из них:

  • На патрубки необходимо установить новые хомуты.
  • Для того чтобы патрубки легко надевались, их необходимо смазать мылом. Это также улучшит их прилегание к трубкам.
  • Послу сборки приводного узла печки, необходимо удостовериться в правильном подключении краника и заслонки.
  • После заправки системы охлаждающей жидкостью нужно проверить, не остался ли воздух в системе.

Выбор радиатора

Замена вентилятора печки ваз 2114

Этот радиатор потёк. Видны следы антифриза!

К выбору радиатора печки стоит подходить ответственно, поскольку быстрый выход из строя повлечет не только дополнительные материальные вложения, но время, которое было затрачено, на весь процесс.

Итак, рассмотрим, возможные варианты покупки радиатора печки на ВАЗ-2114.

Оригинал

2108-8101060 – оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Он производится заводом АвтоВАЗ. Средняя стоимость составляет 750 рублей. Под таким же каталожным номером производятся деталь от компании «Лузар», поэтому оригинал легко спутать с аналогом.

Замена вентилятора печки ваз 2114

Радиатор отопителя АвтоВАЗ

Аналоги

Кроме оригинальной запасной части, существует несколько аналогов, которые рекомендовано к установке. Они все прошли сертификацию и имеют те же посадочные крепления, что и оригинал. Итак, рассмотрим, какие аналогичные детали можно устанавливать:

Замена вентилятора печки ваз 2114

Аналоговый радиатор печки

Причины выхода из строя радиатора печки

Многие автомобилисты при выходе радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что же способствует тому, что изделие вышло из строя:

  • Забитые каналы прохождения охлаждающей жидкости. При таком эффекте в радиаторе создается значительное давление, которое способствует разгерметизации системы.
  • Забитые соты радиатора, также способствуют тому, что он выходит из строя.
  • Износ, или коррозионные повреждения структуры поверхности могут привести к тому, что радиатор потечет.
Новая Лада:  Бамперы передние для Лада Гранта (ВАЗ 2191)

Износ щеток и разрушение коллектора

Щетки подводят электрический ток к якорю электродвигателя. Они выполнены из графита и, естественно, подвержены износу. Если электродвигатель работает в обычном режиме, их может хватить на 50-70 тыс. км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

гудит вентилятор печки ВАЗ 2114

Разрушение коллектора чаще всего является следствием износа или перекашивания щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если подобная проблема обнаружилась, то для ВАЗ-2114 замена вентилятора печки станет неизбежной.

Конструкция отопителя «четырнадцатой»

Печка ВАЗ-2114 состоит из следующих элементов:

  • пластикового корпуса;
  • радиатора отопителя;
  • вентилятора.

Как видите, список небольшой. К тому же в случае любой неисправности замена печки ВАЗ-2114 в сборе не потребуется, так как каждый из ее элементов может быть заменен в отдельности.

Инструменты для работы

  • рожковый ключ на десять;
  • крестовая отвертка.

Выбор вентилятора

Оригинальный вентилятор
печки рекомендуемый заводом изготовителем идет с каталожным номером – 2108-8101078. Производится он в России и стоит 1900 рублей. Также можно приобрести аналоги. Это вентиляторы от производителей Fenox (HM81002) и
Master-sport (2108-8101078-PCS-MS). Цены на них в пределах 1500 рублей.

Назначение и расположение радиатора печки ВАЗ 2114/15

Радиатор печки нагревает поступающий в салон автомобиля воздух. Он является основным элементом системы отопления салона. Пропуская через себя горячую охлаждающую жидкость (ОЖ), радиатор нагревается сам и нагревает обдувающий его поток воздуха. Воздух в печку поступает как естественным путём во время движения машины, так и принудительно при помощи вентилятора.

Радиатор установлен в кожухе отопителя под центральной консолью панели, без демонтажа которой можно увидеть только подводящий и отводящий патрубки, соединяющие радиатор с краном печки. Такое расположение является очень неудобным при замене радиатора. Именно из-за этого многие владельцы ВАЗ 2114/15 предпочитают не ремонтировать систему отопления самостоятельно, а обратиться в автосервис. Однако заменить радиатор своими руками довольно просто. Для этого необходимо лишь знать некоторые особенности и секреты его демонтажа.

Замена вентилятора печки ваз 2114

Радиатор печки расположен в корпусе отопителя

Разборка вентилятора

В случае, когда есть моторчик с крыльчаткой, разбираем корпус вентилятора. Для этого снимаем с выходного раструба поролоновый уплотнитель, затем снимаем фиксаторы корпуса, после чего он разделиться на две половины.

разборка вентилятора

Извлекаем эл. моторчик, для чего отстегиваем пружинные фиксаторы крышки моторчика, снимаем эту крышку и извлекаем эл. двигатель вместе с крыльчаткой из половины корпуса.
Электродвигатель меняется только в сборе с крыльчаткой, и рассоединять их не рекомендуется, чтобы не нарушить центровку.
При сборке обязательно наклейте поролоновый уплотнитель по периметру выходного раструба, иначе из-за щелей воздушный поток будет рассеиваться, что снизит эффективность работы печки.
Если электромоторчик печки при работе издавал сильный визг, можно не менять электродвигатель, просто разобрать вентилятор и заложить консистентную смазку во втулки. Но эти меры помогут устранить визг на непродолжительный срок и в конечном итоге моторчик печки придется заменить.

Процесс замены вентилятора на ВАЗ-2114

Замена вентилятора печки ваз 2114

Как уже говорилось, процесс замены вентилятора печки займет достаточно мало времени и под силу даже начинающему автомобилисту.

Сам узел расположен в подкапотном пространстве, за моторным щитом. От попадания пыли и грязи, его защищает пластиковый кожух, который неплохо выполняет свои функции, но не всегда.

Прежде чем приступить непосредственно к процессу замены необходимо собрать инструментарий. Итак, рассмотрим, что же понадобиться: обязательно набор ключей (куда же без него), отвёртка с крестообразным наконечником и новый вентилятор, как деталь.

Точный алгоритм снятия

Теперь, когда автомобилист во всеоружии, можно рассмотреть пошаговую инструкцию замены вентилятора печки:

  1. Скидываем с аккумуляторной батареи «клемму-минус».
  2. Находим под приборной панелью разъемы питания вентилятора, и отключаем его.

    Замена вентилятора печки ваз 2114

    Замена вентилятора печки ваз 2114

    Отключаем питание вентилятора отопителя

    Замена вентилятора печки ваз 2114

    Замена вентилятора печки ваз 2114

    Провода питания вентилятора

  3. Откручиваем с моторного отсека два крепежных болта защитного кожуха.

    Замена вентилятора печки ваз 2114

    Выкручиваем крепления защитного кожуха вентилятора

  4. Демонтируем гайку «клеммы-минус» питания моторчика.
  5. Откручиваем винты крепящие моторчик.

    Замена вентилятора печки ваз 2114

    Винты крепления вентилятора отмечены стрелочкой

  6. Демонтируем крепление решетки воздухозаборника печки, и снимаем ее.

    Замена вентилятора печки ваз 2114

    Снимаем решетку воздухозабора

  7. Снимаем моторчик в сборе с защитным кожухом.

    Замена вентилятора печки ваз 2114

    Замена вентилятора печки ваз 2114

    Вынимаем моторчик в сборе

    Замена вентилятора печки ваз 2114

    Замена вентилятора печки ваз 2114

    Демонтаж моторчика печки на ВАЗ-2114 из посадочного места

  8. Разбираем кожух и вынимаем непосредственно сам мотор.
  9. Сборка проводится в обратном порядке.

Выбор вентилятора

Теперь, когда процесс понятен и рассмотрен, необходимо рассмотреть, какой же вентилятор печки подходит на ВАЗ-2114. Для этого сначала обратимся к каталогу запасных частей. Кроме оригинальной запасной части был найден ряд аналогов, которые рекомендованы к установке.

Оригинальная запчасть (артикул)

2108-8101078 – оригинальный каталожный номер моторчика печки для семейства автомобилей Лада 2108-21099, а также 2113-2115. Изготавливается он на заводе АвтоВАЗ и средняя стоимость составляет 2000 рублей.

Аналоги

Кроме оригинального вентилятора печки, на рынке можно найти несколько аналогов, которые рекомендованы к установке.

Итак, рассмотрим, все возможные варианты:

  • Fenox HM81002 – стоимость данного изделия составляет 1500 рублей. Страна производитель – Беларусь.
  • Master-sport 2108-8101078-PCS-MS – средняя стоимость также составляет около 1500 рублей. Страна производитель – Германия.

    Замена вентилятора печки ваз 2114

    Аналоговый моторчик отопителя Fenox

К сожалению других аналогов обнаружено не было, но некоторые автомобилисты путем переделки модернизируют данный узел.

Весь узел в сборе

Или покупают всю запчасть в сборе, вот артикулы:

  • Pekar 2108-8101091 — очень популярный вариант среди владельцев ВАЗ-2114. Хорошие отзывы, стоимость около 1500 рублей.

    Замена вентилятора печки ваз 2114

  • Luzar 2108-8101091.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Замена вентилятора печки ваз 2114

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
  4. Управляющая заслонка.
  5. Радиатор печки.
  6. Воздуховод, направляющий поток воздуха в ноги.
  7. Внутренний воздуховод.

Замена вентилятора печки ваз 2114

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Замена вентилятора печки ваз 2114

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Замена вентилятора печки ваз 2114

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Замена вентилятора печки ваз 2114

Регулятор печки расположен на центральной консоли с левой стороны

Пошаговый процесс замены

    1. Откройте капот и отключите минусовую клемму АКБ.
    2. За моторным щитом открутите четыре винта крепления кожуха вентилятора и снимите его. Винты под крестовую отвертку.

Замена вентилятора печки ВАЗ 2113, 2114, 2115 пошаговая инструкция
Замена вентилятора печки ВАЗ 2113, 2114, 2115 своими руками

    1. После демонтажа кожуха отверните два винта, которые удерживают корпус вентилятора.

Инструкция по замене вентилятора печки ВАЗ 2113, 2114, 2115

Руководство по замене вентилятора печки ВАЗ 2113, 2114, 2115

    1. С помощью шлицевой отвертки откройте защелки и разделите пластиковый корпус вентилятора на две половины.

Руководство по замене вентилятора печки ВАЗ 2113, 2114, 2115 своими руками

    1. Разъедините клемму питания моторчика печки (расположена она над педалью газа).

Инструкция по замене вентилятора печки ВАЗ 2113, 2114, 2115 фото и видео

    1. Открутите гайку под ключ на десять и снимите клемму массы моторчика печки (клемма располагается над педалью газа).

Инструкция замены вентилятора печки (фото и видео) для ВАЗ 2113, 2114, 2115

    1. После того как скинули провода демонтируйте вентилятор вместе с моторчиком.

Как самому заменить вентилятор печки на ВАЗ 2113, 2114, 2115

    1. Выкрутите два винта и появится возможность снять пластиковых кожух.

Информация о пошаговой замене вентилятора печки на ВАЗ 2113, 2114, 2115

  1. После выполнения вышеперечисленных операций вентилятор с моторчиком свободен. Берем новый вентилятор и производим обратную сборку.

https://youtube.com/watch?v=RPDTcp_DXLQ%3Fmodestbranding%3D1%26disablekb%3D1%26rel%3D0%26mute%3D0%26loop%3D0%26playlist%3D

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

  • новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
  • набор рожковых ключей;
  • отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

  1. Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
  2. В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.

    Замена вентилятора печки ваз 2114

    «Плюсовой» провод питания моторчика находится в кабине, под приборной панелью

  3. Теперь в моторном отсеке рожковым ключом на 8 мм откручиваются 2 гайки, удерживающие вентиляторный кожух. Там же находится гайка, с помощью которой к кожуху крепится провод «массы» авто. Она тоже откручивается.

    Замена вентилятора печки ваз 2114

    Рядом с гайками кожуха находится и гайка «массы», которая тоже откручивается

  4. Далее с помощью крестовой отвёртки выкручиваются дополнительные болты крепления вентилятора.

    Замена вентилятора печки ваз 2114

    Дополнительную пару крепёжных болтов выкручивают крестовой отвёрткой

  5. Решётка для притока воздуха освобождается и извлекается, открывается доступ к мотору, удерживающемуся на специальной скобе.

    Замена вентилятора печки ваз 2114

    Когда весь крепёж откручен, решётку воздухопритока извлекают вручную

  6. Для извлечения моторчик сначала тянется на себя, а затем поворачивается на 90 градусов, снимается с крепёжной скобы и вынимается со штатного места.

    Замена вентилятора печки ваз 2114

    Электромотор отопителя вначале тянут на себя, а потом поворачивают под прямым углом

  7. Теперь на место сгоревшего устройства устанавливается новый мотор, после чего производится обратная сборка всех узлов.

Какой моторчик выбрать

Выбирая устройство на замену, рекомендуется приобретать моторчики для вентилятора отечественного производства, являющиеся оригиналами, производимыми на АвтоВАЗе. Их номер обозначен в каталоге, как 2108-8101078. Они являются достаточно универсальными, и устанавливаются на модели ВАЗ с 8 по 9 и с 13 по 15, благодаря чему их несложно найти в продаже в любом автомагазине.

Среди доступных, но при этом зарекомендовавших себя с хорошей стороны, аналогов, следует отметить такие, как: Fenox HM 81002 белорусского производства и Master-sport 2108-8101078-PCS-MS, производства Германии. Оба этих моторчика имеют примерно одинаковую стоимость (в районе 1.500 рублей) и одинаково высокое качество.

Моторчик печки Fenox

Если же есть желание (или необходимость, например — из-за поврежденного воздуховода) приобрести и установить весь вентилятор в сборе, то предпочтение следует отдать моделям Pekar 2108-8101091 и Luzar 2108-8101091. Они сочетают в себе высокое качество изготовления и бюджетную стоимость.

Моторчик печки Pekar

Таким образом, заменить моторчик или даже весь вентилятор своими руками — не сложно. Самое главное — не торопиться, и сначала проверить все возможные причины неисправности, и только после этого приступать к замене.

Инструменты для работы

  • рожковый ключ на десять;
  • крестовая отвертка.
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 4,00 из 5)
Загрузка...

Оставьте комментарий
