Замена втягивающего реле стартера ваз 2114

Как заменить втягивающее реле

Втягивающее реле – компонент стартера, электромагнитный включатель, который передаёт ток от аккумулятора на стартер.

Как оно работает

Работает устройство следующим образом:

• Аккумулятор подает питание на катушку стартера;
• Катушка действует на якорь за счет воздействия магнитного пола;
• Якорь двигается и сжимает возвратную пружину;
• Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
• Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
• После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.

ВАЗ 2114 реле стартера где находится фото

Расположение проводов указано стрелками.

Механизм действия

Когда зажигание авто выключено, якорь выдвинут благодаря пружине. При этом бендикс не сцеплен с маховиком. Когда ключ зажигания поворачивается в другое положение, напряжение передается контактам реле. При помощи магнитного поля, которое создает втягивающая катушка, якорь приводится в действие. Он отодвигается назад и сжимает пружину. Контакты замыкаются, и напряжение по ним переходит на стартер. В этот период происходит отключение втягивающей обмотки, а удерживающая подключается.

В процессе движения якорем перемещается вилка. Она передвигается по ротору (валу). При этом перемещается бендикс, и маховик сцепляется с шестерней. Когда отпускается ключ зажигания, на удерживающую катушку не поступает напряжение. Пружина возвращается на место. Якорь встает в исходном положении. Шестерня бендикса с венцом маховика рассоединяется под воздействием вилки.

Меняем втягивающее реле стартера ВАЗ 2114

Выход из строя втягивающего реле стартера приводит к тому, что запуск двигателя окажется не возможным. При неработающем втягивающем реле, во время поворота ключа зажигания в третье положение, вы будете слышать только щелчки, стартер при этом крутится не буде. Чтобы проверить работоспособность и при необходимости заменить втягивающее реле ВАЗ 2114 необходимо открутить клеммы питания стартера и произвести его демонтаж. При этом важно помнить, что перед снятием стартера на автомобиле ВАЗ 2114 необходимо отключить питание аккумуляторной батареи, сняв минусовую клемму.

Для замены вам понадобятся:

1. Плоская отвертка
2. Головка на 13
3. Втягивающее реле (средняя цена по России составляет примерно 450 – 750 руб.)

Цена втягивающего реле ВАЗ 2114

Новая деталь конструкции изготавливается несколькими фирмами. Рассмотрим несколько вариантов изделия:

При поиске запчасти будьте внимательны, т.к. нередко встречаются подделки.

Замена втягивающего реле стартера на ВАЗ 2114

втягивающее реле стартера ВАЗ 2114

Не раз уже советовалось самому разбираться с начинкой капота четырнадцатой, в этом случае не будет отказываться от традиции. Втягивающее реле находится прямо на стартере, имея два проводка: тонкий красный (с малым током от замка зажигания) и толстый положительный контакт от зарядного аккумулятора авто.

Неисправности

Тут все на лицо: обугленные проводки, залипшие контакты, сгоревшая обмотка, ну и общий износ тоже случается. Чтобы беда не застала врасплох, нужно прислушиваться к симптомам скорой гибели тяглового реле:

• Движка заработала, но стартер продолжает мотать. Его звук неестественный и громковатый.
• Наоборот, зажигание провернули, а стартер не мотает. Хотя щелчок релюшки был слышен.
• Зажигание сработало, стартер мотает в холостую, так как движка не отзывается.

Тягловая релюшка на агрегате может разбираться, хотя чаще всего, нет (особенно, после девятки). Разобраться с устройством самого устройства можно, поменяв вышедшую из строя деталь, но лучше взять новую.

Цена втягивающего реле стартера ВАЗ 2114 от 300 до 600 рублей в зависимости от региона страны.

Неисправности

Тут все на лицо: обугленные проводки, залипшие контакты, сгоревшая обмотка, ну и общий износ тоже случается. Чтобы беда не застала врасплох, нужно прислушиваться к симптомам скорой гибели тяглового реле:

• Движка заработала, но стартер продолжает мотать. Его звук неестественный и громковатый.
• Наоборот, зажигание провернули, а стартер не мотает. Хотя щелчок релюшки был слышен.
• Зажигание сработало, стартер мотает в холостую, так как движка не отзывается.

Тягловая релюшка на агрегате может разбираться, хотя чаще всего, нет (особенно, после девятки). Разобраться с устройством самого устройства можно, поменяв вышедшую из строя деталь, но лучше взять новую.

Цена втягивающего реле стартера ВАЗ 2114 от 300 до 600 рублей в зависимости от региона страны.

Где находится втягивающее реле ВАЗ 2114?

Устройство пускателя на модели ВАЗ 2114 мало чем отличается от других автомобилей этой марки. Довольно простая конструкция пускателя двигателя позволяет служить ему долгий срок без поломок. Подклинивание и полный отказ втягивающего реле делает невозможным нормальное использование стартера. Для замены его своими руками нужно знать расположение реле. На фото ниже представлено точное расположение втягивающего элемента.

На фото изображен прибор в сборе. На верхней части картинки размещен цилиндр, к которому идет силовой провод. Эта деталь и является втягивающим реле. При некоторых манипуляциях демонтаж детали занимает около 10-ти минут. Быстрая замена реле стартера ВАЗ 2114 возможна из-за удобного расположения элемента. При желании можно полностью демонтировать деталь и заняться сменой запчасти.

Видео, в котором наглядно продемонстрирован процесс замены:

Основная задача втягивающего реле – своевременное замыкание цепи. При повороте ключа в замке зажигания происходит срабатывание сердечника, размещенного в корпусе реле. Далее этот сердечник приводит в действие бендикс, что ведет к работе ротора. Шестерни вместе с бендиксом приводят в движение маховик. Как только двигатель запускается – водитель переводит ключ в начальное положение и цепь размыкается.

Как установить втягивающее реле?

Новое втягивающее устанавливаем с новой пружиной, но без сердечника – т.к. оно осталось в стартере.

Как снять и поставить

Для удобства стартер лучше снять, хотя, многие и без этого обходятся. С другой стороны, можно разом и релюшку заменить и стартер продиагностировать, только снимать надо аккуратнее.

Для снятия самого устройства тяга первым делом отключаемся от питания аккумулятора, этот момент очень важен, иначе, вас может хорошенько долбануть током да и проводку всю точно сожжете. Сам стартер хорошо бы почистить от скопившейся пыли и грязи, будет проще работать. Процесс будет описан для того типа реле, который сборный и у которого можно заменить части, он сложнее неразборного по объективным причинам.

1. Клемму с АКБ снимать проще десятым ключом (снимаем минус!).
2. С самого реле снимать нужно красный провод, точнее, его клемму.
3. Восьмым ключом отвинчиваем гайку щеточного узла, она находится на задней части релюшки, на болте, снимаем контакт, который она держала.
4. Теперь отвинчиваем крепления реле к массе (это те самые стяжные виньты).
5. Нужно снять силовой провод и потом вытащить тягловое реле.
6. Теперь отвинтите торцевые крепления-гайки, снимите верхнюю часть реле.
7. Старый сердечник реле нужно заменить на новый.
8. А теперь вспоминаем, как мы все разбирали, и собираем в обратной последовательности.

Когда будете отполовинивать одну часть реле от другой – аккуратнее, во-первых, сердечник может выскользнуть, во-вторых, пружинка.

Замена втягивающего реле ВАЗ 2114 – дело простое. Еще проще, когда он неразборный, вам в принципе ничего особенного делать не надо, просто вынуть непригодную деталь и заменить ее на рабочий вариант. Гайки все те же, только винтить будем по корпусу.

Признаки неисправности стартера ВАЗ 2114

• При повороте ключа замка зажигания двигатель не приводится в движение;
• При запуске двигатель продолжает крутиться, бендикс не выходит из зацепления с маховиком. Остановить движение можно только скидыванием любой клеммы с аккумулятора;
• При повороте ключа зажигания происходят «сухие» щелчки, двигатель не прокручивается;
• При попытке запустить двигатель из стартера идет дым и пахнет горелой обмоткой проводов;
• Во время запуска двигателя стартер жужжит и не входит в зацепление с маховиком. Запуск происходит далеко не с первого раза.

Замена втягивающего реле стартера ВАЗ 2114 – где находится, признаки неисправности, сколько стоит

Замена втягивающего реле стартера ВАЗ 2114 – процедура распространенная. Часто причина несрабатывания стартера заключается именно в износе реле.

Замена втягивающего реле стартера ВАЗ 2114 – где находится, признаки неисправности, сколько стоит

Замена втягивающего реле стартера ВАЗ 2114 – процедура распространенная. Часто причина несрабатывания стартера заключается именно в износе реле.

Как заменить втягивающее реле

Втягивающее реле стартера ваз 2114 признаки неисправности

Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.

Устройство втягивающего реле и принцип функционирования

В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.

В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.

Распространенные поломки втягивающего реле

Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:

Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Статья была опубликована в паблике Машины. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. vk.com/cars.best Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

Где находится и сколько стоит втягивающее реле?

Втягивающее реле находится непосредственно на стартере. К нему подходят два провода: красный тонкий – от замка зажигания, толстый – от «+» аккумулятора.
Стоимость данного устройства составляет от 350р до 500р.

Признаки неисправности втягивающего реле ВАЗ 2114

Отличие поломки втягивающего реле в том, что она не происходит незаметно. Даже неисправный элемент может выполнять свою функцию какое-то время. Сложность запуска двигателя при изношенном устройстве будет в количестве попыток включения стартера.

При морозной погоде эта проблема станет актуальнее, т.к. плохое срабатывание ВР быстро высадит аккумулятор. Перед проведением работы по замене детали нужно убедиться в точности диагностики поломки. Для этого нужно знать признаки неисправности ВР ВАЗ 2114:

• При повороте ключа в положение подачи питания на стартер наблюдается характерное жужжание, означающее отсутствие зацепления пускателя с маховиком;
• Наблюдаются щелчки от стартерного устройства, но его включения не происходит;
• При запущенном двигателя агрегат продолжает работу и не отключается даже при переводе ключа в начальное положение.

Заменить втягивающее реле стартера ВАЗ 2114 рекомендуется при одной из проблем. Залипание пускателя во включенном положении ускоряет его износ. Там, где находится бендикс агрегата, должно быть максимальное зацепление с маховиком, поэтому проскальзывание недопустимо. Конструкция пускового устройства выполнена с учетом небольшого срока непрерывной работы, поэтому залипание во включенном состоянии его изнашивает.

Проверка работоспособности

Все-таки, несмотря на очевидные симптомы изношенности тяглового реле, можно ошибиться с выводами. По этому, сначала проверим стартер. Поставив новое втягивающее реле, есть великая доля вероятности, что если что и не заработает, так это стартер.

Поворачиваем ключ в зажигании, стартер должен начать мотать, щелчок реле должен быть слышен. В ситуации. Если стартер отказал – надо менять его, а не реле.

Само тягловое устройство проверяем таким способом: на его заднюю крышку крепим два контакта (это медные болты), стартер мотает – реле тяга точно неисправно. Кстати, стартер снимать не надо, так показания вернее будут.

Если вы все таки сняли всю систему. То действия такие: сопрягаем проводок контакта тяглового реле с плюсом АКБ, другим контактом сопрягаем аккумуляторное зарядное устройство и массу стартера. Когда контакты лягут на клеймы релюшки, она должна отозваться и начать работать, с тем самым щелчком перед процессом. Если она срабатывает, но как в замедленном действии – проверьте контакты, они могли окислиться или сгореть.

Чтобы не тратить лишние деньги в магазине и не покупать новое втягивающее, если вдруг дело не в нем, есть простой способ, как отличить поломку стартера от поломке его тяглового реле.

Снимаем стартер, цепляем к его массе минусовую клемму аккумулятора. Его конструкция (стартера) содержит медные болтики и что-то похожее на язык. К этому языку нужно зацепить плюсовую клемму аккумулятора. Когда контакт есть, то втягивающее реле издаст щелчок и заработает. Если нет – пора на шопинг в магазин. Стартер неисправен в том случае, когда минусовая клемма аккумулятора зацеплена на его массу, а плюсовая – на тот болт, от которого идет контакт на тягловое реле (смотрите, чтобы с контактом было все в порядке, а то стартер не закрутится, и вы решите, что дело в нем) – закрутился, значит, рабочий.

Несмотря на все очевидные факты, отсылающие к отсутствию работоспособности втягивающего реле или стартера, у вас может выйти из строя замок зажигания.

Любой недостаток можно заранее устранить элементарным своевременным техническим осмотром. И если призыв разбираться самостоятельно, что там под капотом вашей четырнадцатой, остается в силе, посещение ТО – это обязательная процедура, хорошая привычка, которая сохранит жизнь вашей тачке и вам.

Что представляет собой втягивающее устройство

Во втягивающее реле стартера входят эти элементы:

1. Стальной корпус.
2. Крышка из эбонита или другого подобного изоляционного материала.
3. Якорь обмотки.
4. Обмотка.
5. Шток с контактным диском и пружиной.

Необходимый инструмент

Без инструментов демонтаж и установку новой детали не провернуть. Процедура по демонтажу втягивающего реле или стартера в сборе требует наличия простого набора ключей. Для беспроблемной работы пригодятся следующие инструменты:

1. Накидной и рожковый ключ на 13.
2. Отвертки крестообразного и плоского типа.
3. Ключ на 10.
4. Новое втягивающее устройство.

Простой набор со всеми видами ключей пригодится любому водителю, т.к. от внезапных поломок автомобилей марки ВАЗ не застрахован никто. Плюс модели 2114 в том, что ремонт большинства узлов обходится дешево, а поменять втягивающий на ВАЗ 2114 может даже начинающий водитель.

Как снять втягивающее реле?

Стоит отметить, что при замене втягивающего не обязательно снимать стартер, но если помимо втягивающего, вы желаете проделать обслуживание стартера, то ознакомитесь: Как снять стартер?

Для замены втягивающего реле нам понадобятся:

• Гаечные ключи на «10» на «8».
• Плоская отвертка.
• Новое втягивающее.

1. Снимаем минусовую клемму с аккумулятора ключом на «10».
2. Находим втягивающее реле, и снимаем с него клемму красного провода.
3. Затем ключом на «8» с задней части реле откручиваем две болта крепления тягового реле (показано на рисунке).
4. Снимаем силовой провод втягивающего, снимаем реле.

Важно. Снимать реле нужно осторожно: проследите, чтобы сердечник остался внутри. Так же во втягивающем реле находится пружина – проследите, чтобы она не выпала.

Где находится втягивающее реле ВАЗ 2114?

Устройство пускателя на модели ВАЗ 2114 мало чем отличается от других автомобилей этой марки. Довольно простая конструкция пускателя двигателя позволяет служить ему долгий срок без поломок. Подклинивание и полный отказ втягивающего реле делает невозможным нормальное использование стартера. Для замены его своими руками нужно знать расположение реле. На фото ниже представлено точное расположение втягивающего элемента.

На фото изображен прибор в сборе. На верхней части картинки размещен цилиндр, к которому идет силовой провод. Эта деталь и является втягивающим реле. При некоторых манипуляциях демонтаж детали занимает около 10-ти минут. Быстрая замена реле стартера ВАЗ 2114 возможна из-за удобного расположения элемента. При желании можно полностью демонтировать деталь и заняться сменой запчасти.

Видео, в котором наглядно продемонстрирован процесс замены:

Основная задача втягивающего реле – своевременное замыкание цепи. При повороте ключа в замке зажигания происходит срабатывание сердечника, размещенного в корпусе реле. Далее этот сердечник приводит в действие бендикс, что ведет к работе ротора. Шестерни вместе с бендиксом приводят в движение маховик. Как только двигатель запускается – водитель переводит ключ в начальное положение и цепь размыкается.

Признаки неисправности втягивающего реле

• Не крутит стартер.
• Стартер медленно крутит двигатель.
• После запуска двигателя стартер продолжает работать.

Не спешите сразу менять втягивающее, как правило, из большинства подобных проблем – втягивающее находится в рабочем состоянии. Поэтому предлагаю вам ознакомиться с другими возможными неисправностями по вашей проблеме:

Как снять втягивающее реле?

Стоит отметить, что при замене втягивающего не обязательно снимать стартер, но если помимо втягивающего, вы желаете проделать обслуживание стартера, то ознакомитесь: Как снять стартер?

Для замены втягивающего реле нам понадобятся:

• Гаечные ключи на «10» на «8».
• Плоская отвертка.
• Новое втягивающее.

1. Снимаем минусовую клемму с аккумулятора ключом на «10».
2. Находим втягивающее реле, и снимаем с него клемму красного провода.
3. Затем ключом на «8» с задней части реле откручиваем две болта крепления тягового реле (показано на рисунке).
4. Снимаем силовой провод втягивающего, снимаем реле.

Важно. Снимать реле нужно осторожно: проследите, чтобы сердечник остался внутри. Так же во втягивающем реле находится пружина – проследите, чтобы она не выпала.

Где находится и сколько стоит втягивающее реле?

Втягивающее реле находится непосредственно на стартере. К нему подходят два провода: красный тонкий – от замка зажигания, толстый – от «+» аккумулятора.
Стоимость данного устройства составляет от 350р до 500р.

Как снять и поставить

Для удобства стартер лучше снять, хотя, многие и без этого обходятся. С другой стороны, можно разом и релюшку заменить и стартер продиагностировать, только снимать надо аккуратнее.

Для снятия самого устройства тяга первым делом отключаемся от питания аккумулятора, этот момент очень важен, иначе, вас может хорошенько долбануть током да и проводку всю точно сожжете. Сам стартер хорошо бы почистить от скопившейся пыли и грязи, будет проще работать. Процесс будет описан для того типа реле, который сборный и у которого можно заменить части, он сложнее неразборного по объективным причинам.

1. Клемму с АКБ снимать проще десятым ключом (снимаем минус!).
2. С самого реле снимать нужно красный провод, точнее, его клемму.
3. Восьмым ключом отвинчиваем гайку щеточного узла, она находится на задней части релюшки, на болте, снимаем контакт, который она держала.
4. Теперь отвинчиваем крепления реле к массе (это те самые стяжные виньты).
5. Нужно снять силовой провод и потом вытащить тягловое реле.
6. Теперь отвинтите торцевые крепления-гайки, снимите верхнюю часть реле.
7. Старый сердечник реле нужно заменить на новый.
8. А теперь вспоминаем, как мы все разбирали, и собираем в обратной последовательности.

Когда будете отполовинивать одну часть реле от другой – аккуратнее, во-первых, сердечник может выскользнуть, во-вторых, пружинка.

Замена втягивающего реле ВАЗ 2114 – дело простое. Еще проще, когда он неразборный, вам в принципе ничего особенного делать не надо, просто вынуть непригодную деталь и заменить ее на рабочий вариант. Гайки все те же, только винтить будем по корпусу.

Признаки неисправности втягивающего реле ВАЗ 2114

Отличие поломки втягивающего реле в том, что она не происходит незаметно. Даже неисправный элемент может выполнять свою функцию какое-то время. Сложность запуска двигателя при изношенном устройстве будет в количестве попыток включения стартера.

При морозной погоде эта проблема станет актуальнее, т.к. плохое срабатывание ВР быстро высадит аккумулятор. Перед проведением работы по замене детали нужно убедиться в точности диагностики поломки. Для этого нужно знать признаки неисправности ВР ВАЗ 2114:

• При повороте ключа в положение подачи питания на стартер наблюдается характерное жужжание, означающее отсутствие зацепления пускателя с маховиком;
• Наблюдаются щелчки от стартерного устройства, но его включения не происходит;
• При запущенном двигателя агрегат продолжает работу и не отключается даже при переводе ключа в начальное положение.

Заменить втягивающее реле стартера ВАЗ 2114 рекомендуется при одной из проблем. Залипание пускателя во включенном положении ускоряет его износ. Там, где находится бендикс агрегата, должно быть максимальное зацепление с маховиком, поэтому проскальзывание недопустимо. Конструкция пускового устройства выполнена с учетом небольшого срока непрерывной работы, поэтому залипание во включенном состоянии его изнашивает.

Принцип работы

Аккумулятор питает катушку стартера, которая, в свою очередь, под воздействием магнитного поля действует на якорь. Он движется и сжимает пружинку (возвратную), заставляя бендикс сопрягаться со шлицами на маховике. В момент замыкания элементов контакта втягивающая обмотка остается без питания, а магнитное поле удерживает якорь внутри системы. Затем, после замыкания элементов и запуска движки, на катушку-держатель перестает поступать питание, а якорь встает на место, так как на него действует пружинка (в итоге, расцепляется бендикс).

Поняв принцип работы и определив место, где находится реле стартера на ВАЗ, смотрим, чем он может насолить владельцу четырнадцатой.

Принцип работы втягивающего реле

Принцип работы втягивающего реле заключается в следующем: Повернув ключ зажигания, мы подаем слабый ток на втягивающее реле, которое, в свою очередь, замыкает пятаки, включается электродвигатель стартера. Если бы втягивающего реле не было бы, то ток, проходящий через аккумулятор спалил бы всё зажигание, всю контактную группу.

Советы, которые могут пригодиться при замене стартера

1. Прежде, чем снимать стартер, необходимо убедиться в его неисправности. В первую очередь нужно проверить надежность крепления клемм на аккумуляторе. Окисленные клеммы следует очистить от налета и заново их закрепить. Причиной несрабатывания может быть и плохая масса двигателя с кузовом. Еще следует проверить, не слетел ли провод втягивающего реле с разъема, хорошо ли затянута гайка плюсовой клеммы на стартере;
2. Снимая деталь, можно плюсовой провод клеммы отсоединять в последнюю очередь. В таком варианте удобнее отворачивать гайку плюсового провода. Подтянув стартер поближе к себе, будет легче добраться до нужной гайки;
3. Устанавливать провод втягивающего реле на место нужно до упора. Разъем должен зафиксироваться, и в таком случае провод не слетит во время движения от тряски;
4. Не забывайте в первую очередь снимать клеммы с аккумулятора и выключать зажигание – это избавит вас от дополнительных проблем.

Вот в принципе и все, что можно рассказать о том, как поменять стартер на ВАЗ 2114.

Как установить втягивающее реле?

Новое втягивающее устанавливаем с новой пружиной, но без сердечника – т.к. оно осталось в стартере.

Неисправности

Тут все на лицо: обугленные проводки, залипшие контакты, сгоревшая обмотка, ну и общий износ тоже случается. Чтобы беда не застала врасплох, нужно прислушиваться к симптомам скорой гибели тяглового реле:

• Движка заработала, но стартер продолжает мотать. Его звук неестественный и громковатый.
• Наоборот, зажигание провернули, а стартер не мотает. Хотя щелчок релюшки был слышен.
• Зажигание сработало, стартер мотает в холостую, так как движка не отзывается.

Тягловая релюшка на агрегате может разбираться, хотя чаще всего, нет (особенно, после девятки). Разобраться с устройством самого устройства можно, поменяв вышедшую из строя деталь, но лучше взять новую.

Цена втягивающего реле стартера  ВАЗ 2114  от 300 до 600 рублей в зависимости от региона страны.

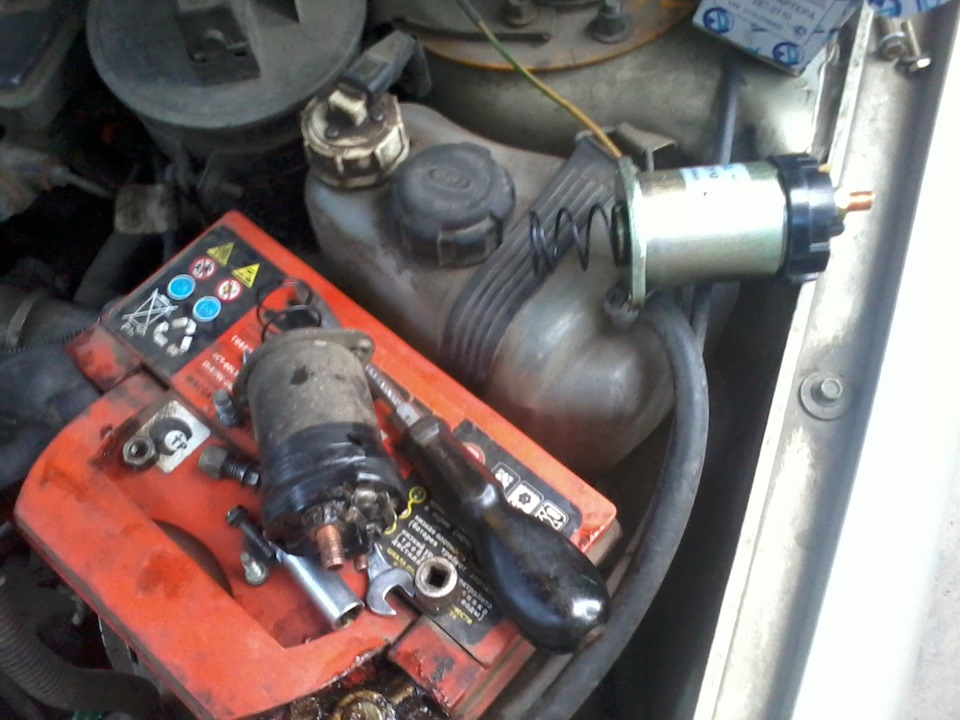

Замена втягивающего реле стартера на ВАЗ 2114

втягивающее реле стартера ВАЗ 2114

Не раз уже советовалось самому разбираться с начинкой капота четырнадцатой, в этом случае не будет отказываться от традиции. Втягивающее реле находится прямо на стартере, имея два проводка: тонкий красный (с малым током от замка зажигания) и толстый положительный контакт от зарядного аккумулятора авто.

Инструкция по замене втягивающего реле ВАЗ 2114

1. После снятия стартера кладем его на ровную поверхность и с помощью головки на 13 откручиваем гайки, которыми крепятся клеммы втягивающего реле.

Отличия между поломкой стартера и реле

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

• Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
• Конструкция устройства имеет медные болты и языковидный элемент;
• К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
• При наличии контакта, втягивающее реле щелкает и включается в работу;
• Если нет, тогда придется отправляться в магазин за новым реле.

Работоспособность стартера можно проверить иначе. Для этого минусовой провод от аккумулятора крепится на массу стартера, а плюсовой провод — на болт (от него идет контакт на втягивающее реле). Если стартер начал крутить, тогда все хорошо. Ваша гипотеза о проблемном реле в очередной раз подтвердилась. Только перед проверкой убедитесь, что сами контакты исправны, они не повреждены. Многие об этом забывают, что приводит к неверным выводам относительно работоспособности двух элементов.

https://youtube.com/watch?v=alUfKHooYas%3Frel%3D1%26wmode%3Dtransparent

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Как проверить втягивающее реле стартера?

• autovaz-2114.ru/electrical-equipment-in-the-car/starter-i-dopolnitelnoe-rele-vaz-2114-pochemu-ne-krutit-starter/
• luxvaz.ru/vaz-2114/141-rele-startera.html
• ladaprofi.ru/vaz-2114/kak-opredelit-gde-nahoditsya-rele-startera-na-vaz-2114.html
• smotriavto.ru/obsluzhivanie-i-remont/vaz/starter-2114.html
• voditelauto.ru/проверить-втягивающее-реле-стартера/
• drive2.ru/b/1699249/

Замена стартера ВАЗ 2114

Замена стартера на ВАЗ 2114 чаще всего производится тогда, когда устройства имеет значительные дефекты и ремонт его не целесообразен. В других случаях более логично устройство отремонтировать. Причиной замены может служить нехватка времени, когда нужно срочно выезжать, и нет времени разбираться в причинах поломки. Подобная работа в основном выполняется в автосервисах, но ее несложно сделать своими руками. При этом даже не понадобится автомобильный подъемник или смотровая яма.

Снятие

Снимают стартер не только для его замены, но и с целью проведения ремонта. Не снимая устройства, можно произвести только ремонт или замену втягивающего реле. При замене бендикcа или его вилки, якоря и щеточного узла стартер нужно снимать. После проведенных ремонтных работ исправную деталь устанавливают на место.

Многие интересуются, как снять стартер на ВАЗ 2114. Прежде, чем произвести на автомобиле ВАЗ 2114 снятие стартера, нужно разобраться, где он находится под капотом.

Производим следующие действия:

1. Открываем капот;
2. Отсоединяем клеммы аккумулятора;
3. Снимаем патрубок воздушного фильтра;
4. Демонтируем корпус воздушного фильтра.

Теперь, когда мы освободили часть пространства моторного отсека, можно рассмотреть, где находится стартер на ВАЗ 2114. Он расположен приблизительно по центру моторного отсека между радиатором и коробкой переключения передач (КПП) и крепится тремя гайками к КПП.
На картинке ниже стрелочкой указано месторасположение стартера.

• Сначала отсоединяем красный провод от стартера, идущий на втягивающее реле. Он снимается легко, достаточно его аккуратно потянуть в сторону.
• Берем ключ на 13 и отворачиваем плюсовую клемму коричневого толстого провода.
• Затем тем же размером ключа на 13 отворачиваем три гайки крепления детали. Два из них указаны стрелочками на картинке, находящейся ниже.
• Третье крепление расположено неудобно, поэтому придется немного потрудиться, чтобы к нему подобраться. Вот оно показано на снятом стартере (картинка ниже).

• Отсоединив все крепления и провода, демонтируем устройство.

В данном видео вы сможете увидеть как можно снять стартер самому

https://youtube.com/watch?v=iT-ivRE0dVk%3F

Установка

Чтобы установить другой стартер на место, необходимо все действия произвести в обратном порядке. Гайки крепления нужно затягивать с усилием, но переусердствовать тоже нельзя во избежание сворачивания резьбы на крепежных элементах. На автомобиле ВАЗ 2114 замена стартера – процедура совсем несложная и не требует больших знаний и особых навыков.

Принцип работы

Аккумулятор питает катушку стартера, которая, в свою очередь, под воздействием магнитного поля действует на якорь. Он движется и сжимает пружинку (возвратную), заставляя бендикс сопрягаться со шлицами на маховике. В момент замыкания элементов контакта втягивающая обмотка остается без питания, а магнитное поле удерживает якорь внутри системы. Затем, после замыкания элементов и запуска движки, на катушку-держатель перестает поступать питание, а якорь встает на место, так как на него действует пружинка (в итоге, расцепляется бендикс).

Где находится реле стартера на ваз 2114

Поняв принцип работы и определив место, где находится реле стартера на ВАЗ, смотрим, чем он может насолить владельцу четырнадцатой.

Признаки неисправности втягивающего реле

• Не крутит стартер.
• Стартер медленно крутит двигатель.
• После запуска двигателя стартер продолжает работать.

Не спешите сразу менять втягивающее, как правило, из большинства подобных проблем – втягивающее находится в рабочем состоянии. Поэтому предлагаю вам ознакомиться с другими возможными неисправностями по вашей проблеме:

Где располагается реле стартера на «четырнадцатой»

Чтобы разобраться в этом вопросе, необходимо иметь представление о конструкции всего пускового механизма. Стартер у данной модификации авто – это обычный двигатель с постоянным током.

В его механизме находятся следующие детали:

• корпус;
• ротор (четырехполюсный якорь);
• обгонная муфта (бендикс);
• втягивающее (тяговое) реле.

На корпусе устройства имеется две крышки. Сам корпус выполняет в конструкции функцию статора. Внутри механизма располагается специальный вал (якорь). Вал вращается вокруг собственной оси, расположенной горизонтально. А удерживается он опорными подшипниками, которые находятся внутри корпуса.

Обгонной муфтой (бендиксом) называется система, которая сцепляет якорную шестеренку и венец моховика. Он находится спереди ротора. Таким образом, понимаем, что реле стартера на «четырнадцатой» находится сверху самого стартера. А представляет собой оно обычное устройство, замыкающее контакты. В его функционале две задачи: замыкание контактов обмоточного якоря и приведение в движение бендикса с шестерней.

Проверка работоспособности

Все-таки, несмотря на очевидные симптомы изношенности тяглового реле, можно ошибиться с выводами. По этому, сначала проверим стартер. Поставив новое втягивающее реле, есть великая доля вероятности, что если что и не заработает, так это стартер.

Поворачиваем ключ в зажигании, стартер должен начать мотать, щелчок реле должен быть слышен. В ситуации. Если стартер отказал – надо менять его, а не реле.

Само тягловое устройство проверяем таким способом: на его заднюю крышку крепим два контакта (это медные болты), стартер мотает – реле тяга точно неисправно. Кстати, стартер снимать не надо, так показания вернее будут.

Если вы все таки сняли всю систему. То действия такие: сопрягаем проводок контакта тяглового реле с плюсом АКБ, другим контактом сопрягаем аккумуляторное зарядное устройство и массу стартера. Когда контакты лягут на клеймы релюшки, она должна отозваться и начать работать, с тем самым щелчком перед процессом. Если она срабатывает, но как в замедленном действии – проверьте контакты, они могли окислиться или сгореть.

Чтобы не тратить лишние деньги в магазине и не покупать новое втягивающее, если вдруг дело не в нем, есть простой способ, как отличить поломку стартера от поломке его тяглового реле.

Снимаем стартер, цепляем к его массе минусовую клемму аккумулятора. Его конструкция (стартера) содержит медные болтики и что-то похожее на язык. К этому языку нужно зацепить плюсовую клемму аккумулятора. Когда контакт есть, то втягивающее реле издаст щелчок и заработает. Если нет – пора на шопинг в магазин. Стартер неисправен в том случае, когда минусовая клемма аккумулятора зацеплена на его массу, а плюсовая – на тот болт, от которого идет контакт на тягловое реле (смотрите, чтобы с контактом было все в порядке, а то стартер не закрутится, и вы решите, что дело в нем) – закрутился, значит, рабочий.

Несмотря на все очевидные факты, отсылающие к отсутствию работоспособности втягивающего реле или стартера, у вас может выйти из строя замок зажигания.

Любой недостаток можно заранее устранить элементарным своевременным техническим осмотром. И если призыв разбираться самостоятельно, что там под капотом вашей четырнадцатой, остается в силе, посещение ТО – это обязательная процедура, хорошая привычка, которая сохранит жизнь вашей тачке и вам.

Из-за каких неисправностей не вращается стартер ВАЗ 2114

В исправном состоянии электростартер срабатывает сразу после поворота ключа и энергично раскручивает маховик до того момента, как заработает клапанно-поршневая группа. При этом водитель не слышит никаких посторонних звуков, весь процесс запуска занимает от пяти до десяти секунд.

При обычных нагрузках ток вырабатываемый стартером составляет 120-150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 и даже 700 А. Это серьезное испытание для этого электроагрегата, поэтому профессионалы не рекомендуют держать ключ на запуске дольше 15 секунд, а повторные попытки запуска надо делать с перерывом не менее тридцати секунд.

По мере того как электростартер испытывает серьезные нагрузки в процессе эксплуатации, могут возникать неполадки, которые проявляются самым разным образом.

Ключ повернут на запуск, втягивающее реле стартера ВАЗ 2114 не работает, якорь стартера не вращается.

• В первую очередь надо проверить контакты проводов на аккумуляторе и электростартере. Необходимо очистить свинцовые выводы аккумуляторной батареи и все контакты на агрегатах. Окисление проводки это наиболее часто встречающаяся причина неработающего стартера.
• Возможной причиной «молчащего» электростартера бывает разряженная или неработающая батарея аккумулятора. Требуется замерить емкость всех банок, она должна быть не меньше 1,25. Если ниже, надо поставить АКБ на зарядку.
• В одной из электрообмоток реле, так называемой втягивающей, произошло КЗ между витками. В этом случае требуется поменять полностью поменять запчасть.
• Один из источников подобного отказа — это разрыв, который произошел в проводке подводящей электроток к тяговому реле стартера на ВАЗ 2114. Чтобы найти этот отказ надо проверить контакт между штекером электродвигателя «50» и штекером выключателя зажигания.
• Нет замыкания между штекерами «30» и «50» контактной части. Необходимо заменить вышедшую из строя запчасть.
• Заедает якорь электростартера. Вручную проверить легкость его вращения.

При попытке запуска плохо крутит стартер или его якорь вообще не вращается, при том что втягивающее реле срабатывает.

• Такое «поведение» электростартера возможно, когда АКБ слабо заражена или свинцовые контакты на аккумуляторе слегка окислились. Сигнал от аккумуляторной батареи поступает, но он слишком слаб, для того чтобы раскрутить якорь.

Важным требованием к водителю является необходимость постоянно контролировать, чтобы все контактные соединения электросхемы включения стартера не имели следов окисления. После зачистки желательно смазать их. Для этого подойдет даже вазелин.

• Также следует проверить контактные соединения как на АКБ, так и на тяговом реле и электростартера. Кроме окисления надо обязательно проверить насколько хорошо затянуты контактные болты и гайки, потому что ослабленные соединения также образуют плохой контакт и недостаточный заряд для раскрутки электрического агрегата. При слабо затянутых контактах, возможно образование КЗ и подгорание проводов, их также следует проверять.
• Эта неисправность может проявляться при износе щеток или подгорания коллектора. Если такие повреждения обнаружены, то надо поменять вышедшие из строя детали.
• Более серьезной причиной, требующей полной разборки агрегата, является замыкание в обмотке якоря. В этом случае требуется его замена.
• На запуске втягивающее реле срабатывает несколько раз, а затем отключается. При этом на ВАЗ 2114 не крутит стартер.
• При любой неисправности, когда не работает стартер на ВАЗ 2114, в первую очередь надо проверять работоспособность АКБ и отсутствие окисления на контактах. В случае необходимости надо поставить батарею на зарядку или очистить контакты от окислов, особое внимание проводу от АКБ до штекерного контакта «50» на электростартере.
• Если проявляются такие «симптомы», а АКБ полностью заряжена, то возможно, в обмотке тягового реле, которая называется удерживающая, произошел обрыв или КЗ. В таком случае выход один — замена реле.

Стартер включается, якорь вращается, а маховик не крутится.

• Бендинкс пробуксовывает, после проверки электродвигателя на стенде бендикс надо поменять.
• Подобная неисправность может возникнуть, если придут в негодность шестерни стартерного редуктора. Для устранения неисправности надо заменить редуктор.

После запуска двигателя стартер вращается, но слышен скрежет, посторонний шум или есть чувствительная вибрация.

• Если есть вибрация и шум, то следует проверить крепление электроагрегата, возможно оно ослабло. В этом случае надо хорошо затянуть гайки крепления.
• Еще одна из возможных причин — это неправильная установка электродвигателя, вероятно с перекосом. Надо исправить перекос и подтянуть гайки, после чего проверить, чтобы не было люфта корпуса агрегата.
• Возможно треснула крышка со стороны привода. Необходимо поменять поломанную крышку.
• Происхождением шума может служить максимальное разрушение вкладышей подшипников на приводе электростартера и на якоре. Тогда требуется замена вкладышей или подшипников.
• Шум и скрежет раздается при выработке или разрушении зубьев шестерен редуктора, привода или венца маховика. Единственно правильное решение это замена шестерен или вышедших из строя блоков.
• Источником постороннего шума и вибрации может быть не выходящий из зацепления бендикс или шестерня застрявшая в маховике. Устранить заедание и прочистить, а также смазать шлицы.

Водитель должен помнить, что если на ВАЗ 2114 не крутит стартер, значит своевременно не была проведена профилактика этого агрегата и аккумуляторной батареи. От их работоспособности зависит возможность беспроблемного запуска двигателя. Поэтому электростартер и АКБ требуют постоянного внимания и бережного отношения.

Замена втягивающего реле на ВАЗ 2114

При наличии проблемы с нормальным пуском двигателя следует заняться ремонтом стартерного устройства. Первым делом приготовьте инструмент и рабочую зону. Для нормального демонтажа можно освободить пространство под капотом, сняв корпус воздушного фильтра. Далее процесс замены можно описать в нескольких шагах:

1. Снимите клеммы с аккумулятора для безопасной работы.

2. Отсоединяем фишки питания.

3. С помощью ключа на 13 отверните клемму, прикрученную к корпусу стартерного устройства.

4. Отверните крепления основного корпуса агрегата (3 гайки на 13).

5. Демонтируйте агрегат из посадочного места и ключом на 13 отверните провод с крышки.

6. Отверните винты крепления втягивающего реле отверткой и выньте деталь.

На место старого устройства рекомендуется устанавливать только новое. Даже при небольшой неисправности устройства в сердечнике следует менять корпус в сборе. Понятно, что для некоторых такой подход может не подойти, но стоимость этого устройства не такая большая, чтобы пытаться подручными средствами восстановить его работу.

Как понять, что втягивающее реле неисправно

Есть определенные «симптомы», по которым водитель может понять, что реле неисправно:

1. В процессе включения зажигания нет характерного щелчка, сопровождающего перемещение якоря назад в крайнее положение. То есть, словами водителей, не крутится стартер, не заводится мотор.
2. Щелчок прослушивается, а пусковой механизм не функционирует.
3. Двигатель запускается стартером, реле работает, а не выключается.

Если при включении зажигания обнаружилась одна из перечисленных ситуаций, в этом срочно надо разобраться и устранить причину. Иногда проблема не слишком серьезная, и справиться с ней можно быстро.

Когда не прослушивается щелчок, следует проверить напряжение. Его может не быть. Либо проблема во втягивающей обмотке. Сначала проверьте проводку в машине. Надо обследовать провод плюсовой, который подходит к реле. Затем осмотреть проводник от зажигания.

Если щелчок прослушивается, но стартер не крутится, стоит поискать проблему именно в стартере. Могут износиться щитки либо оборваться обмотка. В таком случае дальнейшую диагностику надо осуществлять только после демонтажа конструкции. Если в системе самостоятельно разобраться не получается, лучше обратиться к специалисту. Бывают случаи, когда приходится покупать новый стартер. Его цена – от 3 до 5 тысяч рублей.

Если реле запускается и двигатель работает, но отключаться не хочет, искать проблему надо в самой обмотке или в механизме реле. Часто подобная неисправность вызвана поломкой пружины. Она имеет свойство растягиваться, слабеть, перестает толкать якорь должным образом.

Чтобы заменить реле, стартер необходимо снять так, как он есть, в полной комплектации. Так будет возможность проверить подшипники и щеточный узел.

Для замены реле проведите следующие манипуляции:

1. 1. Снимите с аккумулятора клемму с минусом.
   2. От реле и щеточного узла отсоедините провода.
   3. Открутите болты, сцепляющие стартер и картер сцепления. Извлеките деталь из ее посадочного места.
   4. Открутите болты, находящиеся на креплении реле (стягивающие болты).
   5. Отсоедините от стартера реле. На его место поместите новое устройство.
   6. Произведите монтаж стартера.

После установки нового механизма следует произвести тестовый запуск двигателя. При правильной замене машина будет работать так, как надо. Еще одна важная рекомендация: если вы заметили, что со стартером проблемы, запускать ситуацию не стоит. Иначе могут возникнуть проблемы более серьезного характера.

https://youtube.com/watch?v=ipvvLANiqsU%3Ffeature%3Doembed

Замена втягивающего реле на ВАЗ 2114

При наличии проблемы с нормальным пуском двигателя следует заняться ремонтом стартерного устройства. Первым делом приготовьте инструмент и рабочую зону. Для нормального демонтажа можно освободить пространство под капотом, сняв корпус воздушного фильтра. Далее процесс замены можно описать в нескольких шагах:

1. Снимите клеммы с аккумулятора для безопасной работы.

2. Отсоединяем фишки питания.

3. С помощью ключа на 13 отверните клемму, прикрученную к корпусу стартерного устройства.

4. Отверните крепления основного корпуса агрегата (3 гайки на 13).

5. Демонтируйте агрегат из посадочного места и ключом на 13 отверните провод с крышки.

6. Отверните винты крепления втягивающего реле отверткой и выньте деталь.

На место старого устройства рекомендуется устанавливать только новое. Даже при небольшой неисправности устройства в сердечнике следует менять корпус в сборе. Понятно, что для некоторых такой подход может не подойти, но стоимость этого устройства не такая большая, чтобы пытаться подручными средствами восстановить его работу.
