Электрическая схема лада приора 16 клапанов

Общая схема проводки

Электрическая схема автомобиля Lada Priora 1,6 литров 16 клапанов с указанием всех предохранителей, реле, вентиляторов и других модулей.

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

В семействе автомобилей Lada Priora электропроводка выполнена по так называемой однопроводной схеме. То есть к потребителям питание подходит по одному плюсовому проводу, а вторым, минусовым, проводом при этом является корпус автомобиля. Далее представлены схемы штатной проводки, которые предназначены для специалистов, выполняющих технические обслуживание и ремонт автомобилей LADA Priora.

LADA PRIORA 21723. Электрические схемы – часть
3

Перечень элементов схемы электрических
соединений жгута системы зажигания LADA PRIORA 21723:
1 – датчик контрольной лампы давления масла;

2 – датчик указателя температуры охлаждающей жидкости;

3 – блок предохранителей основной;

4 – предохранитель цепи питания контроллера (7,5 А);

5 – предохранитель цепи питания электробензонасоса (15 А);

6 – предохранитель реле зажигания (15 А);

7 – реле зажигания;

8 – реле электробензонасоса;

9 – датчик положения дроссельной заслонки;

10 – регулятор холостого хода;

11 – датчик температуры охлаждающей жидкости;

12 – колодка жгута системы зажигания к колодке жгута панели приборов;

13 – электромагнитный клапан продувки адсорбера;

14 – датчик скорости;
Жгут проводов системы зажигания – 2170-3724026-10. Жгут проводов катушек
зажигания — 1118-3724148-00. Жгут проводов форсунок — 11186-3724036.

А – к клемме “плюс” аккумуляторной батареи.

15 – датчик массового расхода воздуха;

16 – датчик положения коленчатого вала;

17 – датчик кислорода диагностический;

18 – контроллер;

19 – датчик неровной дороги;

20 – датчик кислорода управляющий;

21 – колодки жгута катушек зажигания и жгута системы зажигания;

22 – катушки зажигания;

23 – свечи зажигания;

24 – форсунки;

25 – датчик фаз;

26 – датчик детонации;

27 – колодки жгута системы зажигания и жгута форсунок.

Документация / Схемы / Схема кондиционирования и отопления ВАЗ-2170 Приора /

Схема кондиционирования и отопления ВАЗ-2170 Приора

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:
1 – монтажный блок;
2 – выключатель зажигания;
3 – реле разгрузки выключателя зажигания;
4 – переключатель электродвигателя отопителя;
5 – дополнительный резистор;
6 – электродвигатель отопителя;
7 – выключатель обогрева заднего стекла с контрольной лампой включения;
8 – элемент обогрева заднего стекла;
К7 – реле включения обогрева заднего стекла

Электродвигатель типа 45.3730, с возбуждением от постоянных магнитов. Схема включения электродвигателя лада самара 2.
Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет две спирали — одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).
Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель ваз 2114 ваз 2115 с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя
Частота вращения вала при нагрузке электродвигателя ваз 2113 крыльчаткой при напряжении 12 В и температуре 25±10 °С, мин-1 4100±200
Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более 14

Распиновка контактов колодок системы кондиционирования и отопления ВАЗ-2170 Приора

Дата добавления: 14.07.2014

Единая справочная служба:

содержание      ..



     ..

LADA PRIORA 21723. Электрические схемы – часть 4

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ
ПЕРЕДНЕГО 2172-3724010-30 (ЛИСТ 1)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ
ПЕРЕДНЕГО 2172-3724010-30 (ЛИСТ 2)

Перечень элементов схемы электрических
соединений жгута переднего автомобиля LADA PRIORA 21723

1 – фара правая;

2 – датчик скорости правый передний;

3 – выключатель лампы света заднего хода;

4 – электродвигатель омывателей;

5 – электродвигатель стеклоочистителя;

6 – выключатель подкапотной лампы;

7 – электровентилятор системы охлаждения двигателя (левый);

8 – стартер;

10 – батарея аккумуляторная;

11 – блок предохранителей основной;

12 – генератор;

13 – гидроагрегат АБС;

14 – датчик температуры воздуха;

15 – датчик уровня тормозной жидкости;

16 – сигнал тревожной сигнализации;

17 – сигнал звуковой;

18 – датчик скорости левый передний;

19,20,21 – колодки жгута проводов переднего к колодкам жгута проводов
панели приборов;

22 – фара левая;
Жгут проводов передний – 2172-3724010-30.

Жгут проводов АКБ с корпусом – 2170-3724080.

Жгут проводов соединительной аккумуляторной батареи и стартера
-2170-3724070.

23 – противотуманная фара правая;

24 – противотуманная фара левая;

25 – датчик давления системы кондиционирования воздуха;

26 – компрессор кондиционера;

27 – электровентилятор климатической установки (правый);

28 – датчик температуры воздуха (система кондиционирования);

29 – электродвигатель омывателя заднего стекла;

30 – колодка жгута проводов переднего к колодке жгута проводов отопителя;

31 – реле электровентилятора правого;

32 – реле электровентилятора левого;

33 – реле дополнительное (последовательного включения
электровентиляторов левого и правого);

34 – реле электровентилятора отопителя;

35 – реле компрессора;

36 – предохранитель цепи питания компрессора (15 А);

37 – предохранитель цепи питания электровентилятора отопителя (40 А);

38 – колодка жгута проводов переднего к колодке жгута проводов заднего;

39 – предохранитель цепи питания электровентилятора правого (30 А);

40 – предохранитель цепи питания электровентилятора левого (30 А).

содержание      ..


      ..

LADA PRIORA 21723. Электрические схемы – часть 1

Схемы электрических соединений автомобиля LADA
PRIORA. Альбом электросхем/ А.В. Куликов, П.Н. Христов, В.А. Зимин, В.А.
Шмелева.- Тольятти, 2009 – 32 с.
Альбом является дополнением к технологической документации автомобилей
семейства LADA PRIOPA 21723 (двигатель 1,6 л; 16 клапанов,
антиблокировочная система тормозов (АБС), кондиционер, комплектации
21723-0000018-03) и состоит из 9 схем электрических соединений жгутов
проводов в комплектации “люкс +”.

Электрические схемы разработаны в соответствии с конструкторской
документацией на автомобили LADA PRIOPA по состоянию на 01.06.2009 г.

Альбом предназначен для специалистов по электрооборудованию и
инженерно-технических работников предприятий, занятых техническим
обслуживанием и ремонтом автомобилей, позволяет обеспечить качественное
выполнение работ, может использоваться при обучении персонала.
Ваши отзывы и пожелания направляйте по адресу:

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ
ПАНЕЛИ ПРИБОРОВ 2170-3724030-50 (ЛИСТ 1)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ
ПАНЕЛИ ПРИБОРОВ 2170-3724030-50 (ЛИСТ 2)

Перечень элементов схемы электрических соединений
жгута проводов панели приборов 21723
1,2,3,4 – колодки жгута проводов панели приборов к колодкам жгута
проводов заднего;

5 – колодка жгута проводов панели приборов к колодке жгута проводов
системы зажигания;

6,7,8 – колодки жгута проводов панели приборов к колодкам жгута проводов
переднего;

9 – модуль управления светотехникой;

10 – выключатель зажигания;

11 – переключатель режимов бортового компьютера;

12 – переключатель стеклоочистителей;

13 – модуль надувной подушки безопасности пассажира;

14 – переключатель световой сигнализации;

15 – комбинация приборов;

16 – часы;

17 – колодка диагностики;

18 – выключатель рециркуляции;

19 – блок управления стеклоочистителем и внешним освещением;

20 – микромоторедуктор привода заслонки управления отопителем;

21 – выключатель обогрева заднего стекла;

22 – выключатель аварийной сигнализации;

23 – выключатель сигнала торможения;

24 – блок управления электроусилителем;

25,26 – колодки жгута проводов панели приборов к радиоаппарату;

27 – монтажный блок:
Жгут проводов панели приборов – 2170-3724030-50.

К1 – реле включения ближнего света фар и габаритных
огней (система автоматического управления освещением);

К2 – реле включения обогрева заднего стекла;

КЗ – реле включения стартера;

К4 – реле дополнительное;

Кб – реле включения высокой скорости очистителя ветрового стекла
(автоматический режим);

К7 – реле включения дальнего света фар;

К8 – реле звукового сигнала;

К9 – реле включения звукового сигнала тревожной сигнализации; К10 – реле
включения противотуманных фар;

К11 – реле включения электрообогрева передних сидений;

К12 – реле включения очистителя ветрового стекла (прерывистый и
автоматический режимы).

28 – плафон освещения вещевого ящика;

29 – выключатель освещения вещевого ящика;

30 – выключатель автоматического управления освещением;

31 – контроллер электропакета;

32 – контроллер системы автоматического управления климатической
установкой;

33 – устройство вращающееся;

34 – модуль надувной подушки безопасности водителя;

35 – выключатель звукового сигнала.

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ КОМБИНАЦИИ
ПРИБОРОВ

НАЗНАЧЕНИЕ КОНТАКТОВ КОЛОДКИ КОМБИНАЦИИ ПРИБОРОВ

ЭЛЕМЕНТЫ КОМБИНАЦИИ ПРИБОРОВ

Документация / Схемы / Общая схема электрооборудования ВАЗ 2170 Приора /

Общая схема электрооборудования ВАЗ 2170 Приора (седан)

1. Перечень элементов схемы электрических соединений жгута панели приборов автомобиля LADA 2170 Приора:
1, 2, 3 колодки жгута панели приборов к жгуту переднему;
4 колодка жгута панели приборов к жгуту заднему;
5 контакты колодки монтажного блока;
6 выключатель сигнала торможения;
7 комбинация приборов;
8 модуль управления светотехникой;
9 модуль надувной подушки безопасности водителя;
10 выключатель звукового сигнала;
11 колодка диагностики;
12 переключатель режимов бортового компьютера;
13 выключатель зажигания;
14, 15 колодки к блоку управления электроусилителем;
16 контроллер электропакета;
17 переключатель световой сигнализации;
18 переключатель стеклоочистителей;
19 моторедуктор распределения воздушного потока;
20 блок управления отопителем;
21 переключатель электродвигателя отопителя;
22 выключатель обогрева заднего стекла;
23 часы;
24, 25 колодки жгута панели приборов к радиоаппарату;
26 выключатель аварийной сигнализации;
27 плафон освещения вещевого ящика;
28 выключатель освещения вещевого ящика;
29 колодка жгута панели приборов к жгуту системы зажигания;
30 блок управления системы надувных подушек безопасности.
* А1, А2, A3 точки заземления жгута панели приборов.
Б колодка монтажного блока.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
Жгут панели приборов 2170 3724030 Приора.

2. Перечень элементов схемы электрических соединений жгута системы зажигания автомобиля LADA 2170 Приора:
1 контроллер bosch 7.9.7+ 21126-1411020;
2 колодка жгута системы зажигания к жгуту панели приборов;
3 блок предохранителей основной;
4 датчик скорости;
5 датчик неровной дороги;
6 датчик контрольной лампы давления масла;
7 датчик положения дроссельной заслонки;
8 датчик температуры охлаждающей жидкости;
9 датчик указателя температуры охлаждающей жидкости;
10 датчик массового расхода воздуха;
11 регулятор холостого хода;
12 реле электробензонасоса;
13 предохранитель цепи питания электробензонасоса (15 A);
14 реле зажигания;
15 предохранитель реле зажигания (15 A);
16 предохранитель цепи питания контроллера (7,5 A);
17 датчик положения коленчатого вала;
18 датчик кислорода;
19 датчик фаз;
20 датчик детонации;
21 электромагнитный клапан продувки адсорбера;
22 датчик кислорода диагностический;
23 катушка зажигания;
24 свечи зажигания;
25 форсунки;
26 колодка жгута проводов катушек зажигания к жгуту системы зажигания;
27 колодка жгута системы зажигания к жгуту проводов катушек зажигания;
28 колодка жгута системы зажигания к жгуту форсунок;
29 колодка жгута форсунок к жгуту системы зажигания.
А, к клемме «плюс» аккумуляторной батареи;
В1, В2 точки заземления жгута системы зажигания.
C1, точка заземления жгута проводов катушек зажигания.
Жгут проводов системы зажигания, 2170’3724026.
Жгут проводов катушек зажигания, 1118’3724148.
Жгут проводов форсунок, 11186’3724036.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

3. Перечень элементов схемы электрических соединений жгута переднего автомобиля LADA 2170:
1 стартер;
2 батарея аккумуляторная;
3 генератор;
4 колодки жгута АКБ и стартера и жгута переднего;
5 7 колодки жгута переднего к жгуту панели приборов;
8 выключатель подкапотной лампы;
9 фара левая;
10 фара правая;
11 датчик уровня тормозной жидкости;
12 датчик температуры воздуха;
13 электродвигатель омывателей;
14 выключатель лампы света заднего хода;
15 электровентилятор двигателя;
16 моторедуктор заслонки отопителя;
17 резистор добавочный;
18 электродвигатель стеклоочистителя;
19 блок предохранителей основной;
20 электродвигатель отопителя;
21, 22 сигнал звуковой.
А1, А2, В1, В2, точки заземления жгута переднего.
Жгут проводов передний, 2170, 3724010.
Жгут проводов АКБ с корпусом, 2170, 3724080.
Жгут проводов соединительный аккумуляторной батареи и стартера, 2170, 3724070.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

4. Перечень элементов схемы электрических соединений жгута проводов заднего автомобиля LADA 2170 Приора:
1 колодка жгута проводов заднего к жгуту панели приборов;
2 колодка жгута проводов заднего к жгуту левой задней двери;
3 колодка жгута проводов заднего к жгуту правой передней двери;
4 контроллер электропакета;
5 боковой указатель поворотов левый;
6 боковой указатель поворотов правый;
7 плафон освещения салона;
8 выключатель контрольной лампы ручного тормоза;
9 фонарь левый;
10 фонарь правый;
11 датчик температуры воздуха салона;
12 15 выключатель плафона освещения салона;
16 колодка жгута проводов заднего к жгуту левой передней двери;
17 колодка жгута проводов заднего к жгуту правой задней двери;
18 колодки жгута заднего к громкоговорителю заднему правому;
19 колодки жгута заднего к громкоговорителю заднему левому;
20 прикуриватель;
21 модуль электробензонасоса;
22 выключатель освещения багажника;
23 элемент обогрева заднего стекла;
24 фонарь освещения багажника;
25 дополнительный сигнал торможения;
26 выключатель привода замка багажника;
27 колодка жгута проводов заднего к жгуту фонарей освещения номерного знака;
28 колодка жгута проводов заднего к жгуту правой передней двери.
A1, А4, точки заземления жгута проводов заднего.
ХР1, ХР3, разъемы контроллера электропакета.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
Жгут проводов задний, 2170, 3724210, 92.

5. Перечень элементов схема приора:
1 колодка жгута проводов дополнительного заднего правого к жгуту заднему;
2 колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому;
3 электродвигатель стеклоподъемника;
4 переключатель стеклоподъемника;
5 электродвигатель блокировки правой передней двери;
6 электродвигатель и электронагреватель зеркала наружнего правого;
7 колодка жгута проводов дополнительного заднего правого к жгуту заднему.
Жгут проводов дополнительный задний правый, 21703, 3724550, 90.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

6. Перечень элементов схемы приора:
1 колодка жгута проводов дополнительного заднего правого к жгуту заднему;
2 электродвигатель блокировки правой задней двери.
Жгут проводов дополнительный задний правый, 2170, 3724550, 10.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

7. Перечень элементовсхемы приора:
1 колодка жгута проводов дополнительного заднего левого к жгуту заднему;
2 колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому;
3 электродвигатель стеклоподъемника;
4 модуль двери водителя;
5 электродвигатель блокировки левой передней двери;
6 электродвигатель и электронагреватель зеркала наружнего левого.
Жгут проводов дополнительный задний левый, 21703, 3724551, 90.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

8. Перечень элементов схемы приора:
1 колодка жгута фонарей освещения номерного знака к жгуту заднему;
2, 3 фонари освещения номерного знака;
4 электродвигатель блокировки багажника.
Жгут проводов фонарей освещения номерного знака, 2170, 3724214.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.

Дополнительный монтажный блок Приоры

Где купить: в нашем интернет-магазине (категория Реле и предохранители Lada Priora).

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля2 К контрольному сигнализатору аварийной сигнализации3 К датчику аварийного давления масла4 К выключателю стояночного тормоза5 К блоку управления иммобилизатора6 К блоку управления подушкой безопасности7 К выключателю наружного освещения8 К переключателю указателей поворота (правый борт)9 К переключателю указателей поворота (левый борт)10 К блоку управления системы впрыска топлива11 К датчику отключения подушки безопасности переднего пассажира12 К датчику непристегнутых ремней безопасности13 К блоку управления электронного распределителя тормозных сил14 К клавише “RESET”на подрулевом переключателе (-)15 К датчику уровня тормозной жидкости16 К датчику управления антиблокировочной системы тормозов17 К выключателю дальнего света фар18 К выключателю освещения комбинации приборов19 Корпус20 К клемме “30” аккумуляторной батареи21 К клемме “15” выключателя зажигания22 К датчику расхода топлива23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-)24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-)25 К датчику наружной температуры (-)26 К датчику наружной температуры (+)27 К датчику уровня топлива28 К датчику скорости29 К датчику температуры охлаждающей жидкости30 Низковольтный вход тахометра31 Диагностика при производстве комбинации приборов32 К клемме “L” реле-регулятора генератора

LADA 2170 Схема панели приборов

1, 2, 3, – колодки жгута панели приборов к переднему жгуту 4 – колодка жгута панели приборов к заднему жгуту 5 – контакты колодки монтажного блока 6 – выключатель сигнала торможения 7 – комбинация приборов 8 – модуль управления светотехникой 9 – модуль надувной подушки безопасности водителя 10 – выключатель звукового сигнала 11 – колодка диагностики 12 – переключатель режимов бортового компьютера 13 – выключатель зажигания 14, 15 – колодки к блоку управления электроусилителем 16 – контроллер электропакета 17 – переключатель световой сигнализации 18 – переключатель стеклоочистителей 19 – моторедуктор распределения воздушного потока 20 – блок управления отопителя 21 – переключатель электродвигателя отопителя 22 – выключатель обогрева заднего стекла 23 – часы 24, 25 – колодки жгута панели приборов к радиоаппарату 26 – выключатель аварийной сигнализации 27 – плафон освещения вещевого ящика 28 – выключатель освещения вещевого ящика 29 – колодка жгута панели приборов к жгуту системы зажигания 30 – блок управления системы надувных подушек безопасности

Предохранители LADA PRIORA 21723

F1 (зеленый) 30 Электронная система управления двигателем F2 (синий) 60 блок управления электропакетом, электровентилятор двигателя, обогрев заднего стекла, реле разгрузки выключателя зажигания F3 (синий) 60 цепь питания электровентилятора системы охлаждения, звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель F4 (синий) 60 Генератор Приоры F5 (красный) 50 Усилитель электромеханический рулевого управления F6 (синий) 60 Генератор

Блок предохранителей Лада Приора в салоне

F1 (голубой) 15 Цепь главного реле и блокировки стартера F2 (коричневый) 7,5 Цепь питания контроллера F3 (голубой) 15 Предохранитель электробензонасоса К1 — Реле зажигания К2 — Реле электробензонасоса

Принципиальные схемы электрооборудования автомобиля Lada Priora 21723

Блок комбинации приборов – соединения

Блок предохранителей Лада Приора под панелью приборов

F1 25 Электровентилятор радиатора системы охлажденияF2 25 Обогрев заднего стекла ПриорыF3 10 Дальний свет правыйF4 10 Дальний свет левыйF5 10 Звуковой сигналF6 7.5 Ближний свет (левый)F7 7.5 Ближний свет (правый)F8 10 Тревожный сигналF9 25 Отопитель ПриорыF10) 7.5 Освещение салона, комбинация приборов, стоп-сигналF11 20 СтеклоочистительF12 10 Клемма 15 приборовF13 15 ПрикуривательF14 5 Габаритный огонь левый, освещение номерного знака, освещение багажникаF15 5 Габаритный огонь правыйF16 10 Клемма 15 АБСF17 10 Противотуманная фара (ПТФ) леваяF18 10 Противотуманная фара (ПТФ) праваяF19 15 Обогрев сиденийF31 или F27 30 Блок управления электропакетом

1 К электроусилителю руля 2 К контрольному сигнализатору аварийной сигнализации 3 К датчику аварийного давления масла 4 К выключателю стояночного тормоза 5 К блоку управления иммобилизатора 6 К блоку управления подушкой безопасности 7 К выключателю наружного освещения 8 К переключателю указателей поворота (правый борт) 9 К переключателю указателей поворота (левый борт) 10 К блоку управления системы впрыска топлива 11 К датчику отключения подушки безопасности переднего пассажира 12 К датчику непристегнутых ремней безопасности 13 К блоку управления электронного распределителя тормозных сил 14 К клавише «RESET»на подрулевом переключателе (-) 15 К датчику уровня тормозной жидкости 16 К датчику управления антиблокировочной системы тормозов 17 К выключателю дальнего света фар 18 К выключателю освещения комбинации приборов 19 Корпус 20 К клемме «30» аккумуляторной батареи 21 К клемме «15» выключателя зажигания 22 К датчику расхода топлива 23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-) 24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-) 25 К датчику наружной температуры (-) 26 К датчику наружной температуры (+) 27 К датчику уровня топлива 28 К датчику скорости 29 К датчику температуры охлаждающей жидкости 30 Низковольтный вход тахометра 31 Диагностика при производстве комбинации приборов 32 К клемме «L» реле-регулятора генератора

Проводка багажника

Левый брызговик и левый борт:

Задок и «масса» задка:

«Масса» задка и поперечина рамы заднего окна:

Поперечина рамы заднего окна и правый брызговик:

F1 (голубой) 15 Цепь главного реле и блокировки стартераF2 (коричневый) 7,5 Цепь питания контроллераF3 (голубой) 15 Предохранитель электробензонасосаК1 – Реле зажиганияК2 – Реле электробензонасоса

Где находятся предохранители на Приоре

Далее описание каждого блока предохранителей и реле по порядку.

Перечень элементов схемы электрических соединений жгута проводов заднего Lada Priora

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери);3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери);4 – боковой указатель поворотов левый;5 – контроллер электропакета;6 – боковой указатель поворотов правый;7 – блок освещения салона;8 – выключатель контрольной лампы ручного тормоза;9 – фонарь левый;10 – фонарь правый;11 – датчик температуры воздуха салона;12 – выключатель плафона освещения салона в стойке двери водителя;13 – выключатель плафона освещения салона в стойке правой передней двери;14 – выключатель плафона освещения салона в стойке правой задней двери;15 – выключатель плафона освещения салона в стойке левой задней двери;16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери);17 – колодка жгута проводов заднего к колодке жгута проводов дополни-тельного (правой задней двери);18 – колодки жгута проводов заднего к громкоговорителю заднему правому;19 – колодки жгута проводов заднего к громкоговорителю заднему левому;20 – прикуриватель;21 – модуль электробензонасоса;22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3;24 – фонарь освещения багажника;25 – дополнительный сигнал торможения;26 – выключатель привода замка багажника;27 – плафон освещения салона;28 – колодка жгута проводов заднего к колодке жгута проводов переднему;29 – датчик скорости левый задний;30 – датчик скорости правый задний;31 – датчик системы автоматической очистки стекол (датчик дождя);32 – регулятор чувствительности датчика дождя;33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4;34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки;35 – блок сигнализации системы безопасной парковки;36 – преднатяжитель ремня безопасности водителя;37 – преднатяжитель ремня безопасности пассажира;38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери);39 – блок управления надувных подушек безопасности;40 – блок управления системы парковки;41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка);42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка);43 – обогреватель левого сидения;44 – выключатель электрообогревателей сидений;45 – обогреватель правого сидения.46 – колодка жгута проводов заднего к выключателю системы парковки.

Предохранители Lada Priora 21723

Проводка аккумулятора

Электрическая схема автомобиля ЛАДА ПРИОРА

Для всех владельцев легкового отечественного автомобиля Lada Priora, а также для сервисных автоэлектриков, которые занимаются ремонтом авто, предлагаем для ознакомления цветные качественные электросхемы, с указанием всех предохранителей, реле, вентиляторов и других модулей. На Лада Приора имеется двигатель 1,6 литров 16 клапанов, антиблокировочная система тормозов (АБС), кондиционер. Материал предназначен для специалистов по электрооборудованию и работников предприятий, занятых техническим обслуживанием и ремонтом автомобилей, может использоваться при обучении персонала СТО.

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери); 3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери); 4 – боковой указатель поворотов левый; 5 – контроллер электропакета; 6 – боковой указатель поворотов правый; 7 – блок освещения салона; 8 – выключатель контрольной лампы ручного тормоза; 9 – фонарь левый; 10 – фонарь правый; 11 – датчик температуры воздуха салона; 12 – выключатель плафона освещения салона в стойке двери водителя; 13 – выключатель плафона освещения салона в стойке правой передней двери; 14 – выключатель плафона освещения салона в стойке правой задней двери; 15 – выключатель плафона освещения салона в стойке левой задней двери; 16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери); 17 – колодка жгута проводов заднего к колодке жгута проводов дополни- тельного (правой задней двери); 18 – колодки жгута проводов заднего к громкоговорителю заднему правому; 19 – колодки жгута проводов заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3; 24 – фонарь освещения багажника; 25 – дополнительный сигнал торможения; 26 – выключатель привода замка багажника; 27 – плафон освещения салона; 28 – колодка жгута проводов заднего к колодке жгута проводов переднему; 29 – датчик скорости левый задний; 30 – датчик скорости правый задний; 31 – датчик системы автоматической очистки стекол (датчик дождя); 32 – регулятор чувствительности датчика дождя; 33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4; 34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 35 – блок сигнализации системы безопасной парковки; 36 – преднатяжитель ремня безопасности водителя; 37 – преднатяжитель ремня безопасности пассажира; 38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери); 39 – блок управления надувных подушек безопасности; 40 – блок управления системы парковки; 41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка); 42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка); 43 – обогреватель левого сидения; 44 – выключатель электрообогревателей сидений; 45 – обогреватель правого сидения. 46 – колодка жгута проводов заднего к выключателю системы парковки.

Схемы электрических соединений автомобиля Lada Priora 21723

Блок комбинации приборов — соединения

Схема системы зажигания

Нажмите, чтобы оценить эту статью!

Схема блока предохранителей Приоры

* – для комплектации «Норма» с кондиционером и «люкс»

Проводка в дверях

Блок предохранителей Лада Приора под капотом

F1 (зеленый) 30 Электронная система управления двигателемF2 (синий) 60 блок управления электропакетом, электровентилятор двигателя, обогрев заднего стекла, реле разгрузки выключателя зажиганияF3 (синий) 60 цепь питания электровентилятора системы охлаждения, звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуривательF4 (синий) 60 Генератор ПриорыF5 (красный) 50 Усилитель электромеханический рулевого управленияF6 (синий) 60 Генератор

Подкапотная проводка

Аккумулятор и датчик скорости:

Зона выхода и кронштейн:

Кронштейн и стеклоочиститель:

Датчики и «масса»:

Датчик неровной дороги и левый борт:

Левый борт и блок предохранителей:

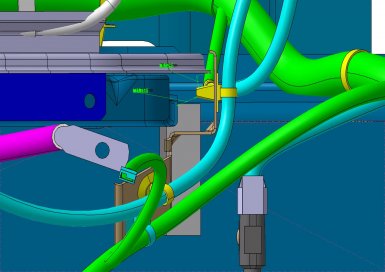

«Масса» и под АКБ:

«Масса» левого борта и передок:

F1 25 Электровентилятор радиатора системы охлаждения F2 25 Обогрев заднего стекла Приоры F3 10 Дальний свет правый F4 10 Дальний свет левый F5 10 Звуковой сигнал F6 7.5 Ближний свет (левый) F7 7.5 Ближний свет (правый) F8 10 Тревожный сигнал F9 25 Отопитель Приоры F10) 7.5 Освещение салона, комбинация приборов, стоп-сигнал F11 20 Стеклоочиститель F12 10 Клемма 15 приборов F13 15 Прикуриватель F14 5 Габаритный огонь левый, освещение номерного знака, освещение багажника F15 5 Габаритный огонь правый F16 10 Клемма 15 АБС F17 10 Противотуманная фара (ПТФ) левая F18 10 Противотуманная фара (ПТФ) правая F19 15 Обогрев сидений F31 или F27 30 Блок управления электропакетом

Проводка в салоне

Контроллер ЭСУД и кронштейн:

Плафон освещения на потолке:

Поперечина пола и левый борт:

Расположение предохранителей Приоры под капотом

Блок реле и предохранителей кондиционера Halla

Блок реле и предохранителей кондиционера Panasonic

1 – контроллер 2 – колодка жгута системы зажигания к жгуту панели приборов 3 – блок предохранителей основной 4 – датчик скорости 5 – датчик неровной дороги 6 – датчик контрольной лампы давления масла 7 – датчик положения дроссельной заслонки 8 – датчик температуры охлаждающей жидкости 9 – датчик указателя температуры охлаждающей жидкости 10 – датчик массового расхода воздуха 11 – регулятор холостого хода 12 – реле бензонасоса 13 – предохранитель цепи питания бензонасоса (15 А) 14 – реле зажигания 15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А) 17 – датчик положения коленчатого вала 18 – датчик кислорода 19 – датчик фаз 20 – датчик детонации 21 – электромагнитный клапан продувки адсорбера 22 – датчик кислорода диагностический 23 – катушка зажигания 24 – свечи зажигания 25 – форсунки 26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания 27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания 28 – колодка жгута системы зажигания к жгуту форсунок 29 – колодка жгута форсунок к жгуту системы зажигания

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Проводка фары

Схема соединений переднего жгута проводов

1 – стартер 2 – аккумулятор 3 – генератор 4 – колодки жгута АКБ и стартера и переднего жгута 5 – 7 – колодка переднего жгуту панели приборов 8 – выключатель подкапотной лампы 9 – фара левая 10 – фара правая 11 – датчик уровня тормозной жидкости 12 – датчик температуры воздуха 13 – электродвигатель омывателей 14 – выключатель лампы света заднего хода 15 – электровентилятор двигателя 16 – моторедуктор заслонки отопителя 17 – добавочный резистор 18 – электродвигатель стеклоочистителя 19 – основной блок предохранителей 20 – электродвигатель отопителя 21, 22 – звуковой сигнал

Схема панели приборов Lada 2170

1, 2, 3, – колодки жгута панели приборов к переднему жгуту4 – колодка жгута панели приборов к заднему жгуту5 – контакты колодки монтажного блока6 – выключатель сигнала торможения7 – комбинация приборов8 – модуль управления светотехникой9 – модуль надувной подушки безопасности водителя10 – выключатель звукового сигнала11 – колодка диагностики12 – переключатель режимов бортового компьютера13 – выключатель зажигания14, 15 – колодки к блоку управления электроусилителем16 – контроллер электропакета 17 – переключатель световой сигнализации18 – переключатель стеклоочистителей19 – моторедуктор распределения воздушного потока20 – блок управления отопителя21 – переключатель электродвигателя отопителя22 – выключатель обогрева заднего стекла23 – часы24, 25 – колодки жгута панели приборов к радиоаппарату26 – выключатель аварийной сигнализации27 – плафон освещения вещевого ящика28 – выключатель освещения вещевого ящика29 – колодка жгута панели приборов к жгуту системы зажигания30 – блок управления системы надувных подушек безопасности

Проводка панели приборов

Схема соединений переднего жгута проводов в Ладе 2170

1 – стартер2 – аккумулятор3 – генератор4 – колодки жгута АКБ и стартера и переднего жгута5 – 7 – колодка переднего жгуту панели приборов8 – выключатель подкапотной лампы9 – фара левая10 – фара правая11 – датчик уровня тормозной жидкости12 – датчик температуры воздуха 13 – электродвигатель омывателей14 – выключатель лампы света заднего хода15 – электровентилятор двигателя16 – моторедуктор заслонки отопителя17 – добавочный резистор18 – электродвигатель стеклоочистителя19 – основной блок предохранителей20 – электродвигатель отопителя21, 22 – звуковой сигнал
