Нормальная работа двигателя, системы трансмиссии, сцепления и прочих узлов автомобиля не мыслима без соответствующей смазки. Такая необходимость обусловлена уменьшением процесса естественного трения деталей между собой. Не стал исключением такой элемент как коленчатый вал, герметичность которого обеспечивает сальник коленвала (приора).
К сожалению, происходят ситуации, когда уплотнительный элемент по той или иной причине допускает течь масла, что приводит к существенным проблемам в функциональности систем автомобиля. Эту проблему подробно разберем в настоящей статье.
Причины износа сальников коленчатого вала
Ресурс манжет коленчатого вала составляет 150000 км, но по факту это приходится делать и раньше ввиду преждевременного износа и других механических повреждений. Зная основные причины выхода из строя данных элементов, можно продлить срок их службы. Перечислим основные причины износа манжет коленчатого вала:
Как видите, причин предостаточно, но неисправности можно избежать, если регулярно следить за автомобилем. Далее мы ответим на вопрос как заменить сальник коленвала на ВАЗ 2110 в различных модификациях.
Причины износа заднего сальника коленвала на Приоре
Как утверждают специалисты крупных авторемонтных мастерских, наиболее распространенными причинами повреждений задних сальников коленвала приоры являются три фактора:
В первом случае происходит следующее: отработанное масло содержит в себе большое количество микрочастиц, загрязнений которые способны нанести повреждения элементам системы и уплотнительной резинке в частности.
Второй фактор достаточно распространен по причине увеличившегося количества контрафактной автомобильной продукции. Естественно, подделки, бракованные изделия не отвечают стандартам качества и не имеют износостойкости, длительной переносимости высоких рабочих температур.
Третья причина обусловлена сильным перегревом ДВС, что пагубно сказывается на материале уплотнительного кольца, в результате чего, он может частично оплавиться и потерять свою герметичность.
Какова периодичность замены?
Рекомендуемый срок эксплуатации уплотнительного элемента составляет около 140 тысяч километров пробега. Однако такие цифры являются ориентировочными, так как при одинаковом размере пробега нескольких автомобилей, условия их эксплуатации могут существенно различаться.
Замена сальника коленвала Приоры
Для производства работ вам потребуется:
«Важно! До начала проведения ремонта коробка и сцепление должны быть демонтированы. Кроме того, заранее отметьте расположение моховика относительно коленвала».
Покупаем новое изделие
В процессе выбора особое внимание уделите упаковке, наличию голографических элементов на ней. Если вы уверены что в вашей Приоре сальник не менялся с завода, тогда возьмите старое изделие с собой в магазин и сравните маркировку, нанесенную на корпус оригинала с новой деталью. Если производитель одинаков, а внешний вид (нанесенные обозначения) различается, то это повод задуматься о подлинности авто товара.
Передний сальник коленчатого вала двигателя «Приора» прикрыт приводной шестерней и шкивом, как в принципе и на всех двигателях серии автомобилей российского производства с ведущим передним приводом. Но необходимо учитывать, что на моторах, оснащённых ЭСУД (Электронная система управления двигателем), шкив не только приводит в движение генератор, иногда ГУР (Гидроусилитель руля) или кондиционер, но и выполняет ещё одну из ведущих функций управления.
Замена сальников распредвалов ваз 21124 замена грм
Первый раз устанавливал колпачки и засухаривал клапана
двигатель ВАЗ 21126
Слить в ёмкость охлаждающую жидкость. Отсоединить, и отвести в сторону, тросик дросселя (газа). Результаты поиска для лада ларгус замена задних. Тормозные диски. Стоят на лада веста 8 и 16 клапанов? И приступить к следующему этапу.
Шкив, или демпфер, привода генератора, его назначение
Многоручьевой привод генератора и остальных дополнительных агрегатов при их установке на «Приору», кроме передачи вращающего момента от коленчатого вала, выполняет ещё одну важнейшую работу. Чтобы разобраться с её значением, стоит сделать небольшое отступление в устройство ЭСУД.
Принцип работы двигателя с «инжектором»
Автомобили, оснащённые ЭСУД, кардинально отличаются от привычных карбюраторных машин. Дело в том, что за все действия систем зажигания и подачи топлива, здесь отвечает ЭБУ (Электронный блок управления). Именно он подаёт сигналы для образования искры в камерах цилиндров. И он подаёт сигналы на впрыск топлива, открытием форсунок топливной рампы. Естественно возникает вопрос, как компьютер узнаёт о том, что пришло время давать команды на включение необходимых узлов?
Об этом ему сообщает датчик коленчатого вала. Стоит рассмотреть этот процесс более детально. Этот датчик работает на давно и хорошо известном эффекте Холла. То есть сигнал прерывается, когда на читаемом диске с датчиком совпадает специальный технологический просвет. На «инжекторных» автомобилях этот сигнал совпадает с ВМТ (Верхней мёртвой точкой) такта сжатия первого цилиндра. Так вот, необходимо знать, что на российских автомобилях именно шкив и выполняет работу информационного диска.
Особенности шкива (демпфера)
Привод генератора «Приоры», как и других отечественных автомобилей, называется демпфером. Это Диск с ручьями, по краю которого идёт череда зубцов. В одном месте двух зубцов не хватает. Это и есть нужное положение коленвала, именно с него и начинает отсчёт компьютер. Итак, с момента попадания этого проёма в зону действия датчика, ЭБУ «Приоры» посылает сигналы на открытие форсунок и образование искры в цилиндры, по привычной всем схеме.
Двигатель работает по заложенным в память ЭБУ таблицам. Из этого должно быть понятно, что шкив не просто приводит в действие генератор, но и даёт команду на запуск мотора!
Замена переднего сальника коленчатого вала
Замена шкива в принципе не представляет из себя никакой эпохальной задачи и может рассматриваться как один из этапов замены переднего сальника коленвала «Приоры». Для этой операции нужны будут следующие инструменты.
В первую очередь необходимо приподнять и зафиксировать правую переднюю часть «Приоры» и демонтировать правое колесо. Следующим этапом открутить и снять пластмассовую защиту под крылом.
Замена сальника коленвала «Приоры» производится при явном подтекании масла в его области. Поэтому на приподнятом моторе протирается поддон в области сальника и на 5 минут запускается двигатель. Обычно этого достаточно чтобы появились свежие потёки. Если так и есть, «Приоре» нужна замена этого сальника.
Следующий этап потребует наличия помощника. Именно для снятия (замены) шкива коленвала нужна помощь. Так уж получается, что открутить винт, крепящий демпфер к коленвалу довольно трудно. Мотор проворачивает даже включенную передачу. Выход есть, необходимо сильно выжать педаль тормоза при включении первой передачи на коробке переключения передач. Двигатель застопорится, и тогда можно головкой с удлинителем «сорвать» крепко сидящий болт. А уже после этого он выкручивается легко. Когда удалён болт, шкив снимается свободно. Под ним находится шестерня коленчатого вала. Нужно свести натяжные ролики и снять с шестерни ремень привода ГРМ (газораспределительного механизма). Для снятия самой шестерни, может понадобиться съёмник, хотя чаще всего она удаляется рукой.
Ну а дальше совсем просто, отвёрткой удаляется старый сальник коленвала и на его место одевается новый, смазанный предварительно моторным маслом. Установив в паз шпонку, надеть шестерню. Очень и очень внимательно проверить совпадение меток на шкивах распредвалов, с метками кожуха. Отметка шестерни коленвала должна совпадать с выбоиной на кожухе масляного насоса. Если всё совпало, надеть ремень. Смонтировать на соответствующие выступы шестерёнки шкив коленвала.
Инструменты и материалы, необходимые для замены маслосъемных колпачков
Эта работа просит отдельного набора приспособлений. Естественно, обычная станция технического обслуживания имеет их в своём «арсенале» вначале. А вот обладателю «Приоры», решившему поменять маслосъемные колпачки без помощи других, придётся их получать, либо брать напрокат:
Лада приора замена сальника коленвала
При обнаружении следов утечки масла через сальники коленчатого вала лада приора сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальники.
Признаком необходимости замены переднего сальника коленчатого вала лада приора является утечка масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказываются вся передняя часть двигателя и ремень привода газораспределительного механизма.
Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»), а также отвертка с прямым лезвием (две), молоток.
6. Выньте шпонку из канавки хвостовика коленчатого вала лада приора.
7. Извлеките сальник из крышки масляного насоса ваз 2172.
8. Смажьте моторным маслом рабочую кромку нового сальника, установите его в крышку масляного насоса приора, сориентировав рабочей кромкой внутрь двигателя, и запрессуйте сальник в крышку насоса до упора с помощью оправки. В качестве оправки можно использовать головку подходящего размера из набора инструментов.
9. Установите все снятые детали и узлы газораспределительного механизма в порядке, обратном снятию.
10. Отрегулируйте натяжение ремней привода газораспределительного механизма лада приора (см. «Замена ремня привода газораспределительного механизма и натяжного ролика priora») и ремня привода генератора ваз 2170.
Замена сальника переднего привода VAZ Lada Priora 2170 в автомастерских города Москва
18 компании по ремонту автомобилей
( 1 оценка, среднее 5 из 5 )
Деталь изготавливается из специализированной резины имеющей широкий коэффициент износостойкости к воздействию высоких температур. Визуально сальник выглядит как небольшое немного эластичное уплотнительное кольцо. Главное и основное предназначение изделия – недопущение утечки рабочего масла. На рынке представлены модели, которые отличаются качеством своего исполнения и производителем.
Замена сальника коленвала на ваз 2110 8 клапанов
В данном разделе речь пойдёт о демонтаже передней манжеты коленвала. Для осуществления данной работы, понадобится стандартный набор ключей, отвёрток и, конечно же, новые манжеты. Загоните авто на подъёмник, яму или эстакаду, и после этого приступайте к работе, согласно алгоритму:
Помните, что экономить на данных деталях не стоит – их стоимость не велика, а вот работы по замене достаточно много. К тому же некачественный продукт может в итоге привести к серьёзному повреждению двигателя, которое опустошит ваш кошелёк и отнимет у вас много времени.
Замена задней манжеты – задача более сложная, по сравнению с заменой передней манжеты. Для выполнения работы потребуется немного больше времени и усилий. Рассмотрим более подробно, как это сделать:
Сложность заключается в том, что нужно подобраться к двигателю с обратной стороны, а для этого нужно выполнить рутинную работу по отсоединению коробки переключения передач от двигателя и снятию маховика.
Спасибо за подписку!
Замена заднего сальника коленвала ВАЗ 2110 16 клапанов
Для замены задней манжеты коленвала необходимо демонтировать держатель. Для того чтобы до него добраться, надо демонтировать множество соседствующих узлов. Итак, первое, что вы должны выполнить, как и в большинстве случаев – это обесточить кузов автомобиля. Далее следуйте инструкции:
Замена заднего сальника коленчатого валаЛада Приора
Замену заднего сальника коленчатого вала проводим при появлении следов течи моторного масла по разъему картера сцепления с его нижней крышкой.
Поддеваем отверткой сальник (не повредите при этом рабочую поверхность фланца коленчатого вала). . и извлекаем его из держателя.
Перед установкой нового сальника наносим на его рабочую поверхность тонкий слой моторного масла.
Используя старый сальник в качестве оправки, запрессовываем новый сальник. Маховик устанавливаем по ранее нанесенным меткам. Перед вворачиванием болтов крепления маховика наносим на их резьбовую часть герметик. Затягиваем болты крепления маховика предписанным моментом (см.
Последующую сборку проводим в обратной последовательности.
Видео по теме “Lada Priora. Замена заднего сальника коленчатого вала”
Быстрая замена заднего сальника коленвала на ВАЗ 2110,2108,2114,калина,приора
Замена заднего сальника коленвала ВАЗ 2115 (часть 1). Ремонт в гаражных условиях.
Замена и установка сальника коленвала – поставь так чтобы НЕ ТЕКЛО МАСЛО сзади двигателя!
Причиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач или заднего сальника коленчатого вала.
Моторное и трансмиссионное масла различаются по запаху. При определенном навыке по нему можно определить, какой из сальников дефектный.
Есть еще один способ определения типа масла. Капните масло в воду, налитую тонким слоем в емкость. Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное – останется в виде капли, похожей на зерно чечевицы.
Вам потребуются: отвертка с прямым лезвием, оправка.
1. Снимите коробку передач (см. “Снятие и установка коробки передач”).
2. Снимите сцепление (см. “Снятие и установка сцепления”).
3. Снимите маховик (см. “Снятие, дефектовка и установка маховика”).

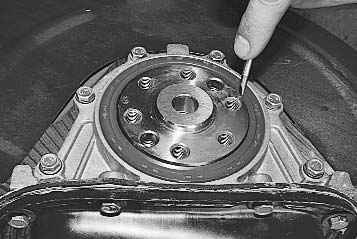

4. Осмотрите сальник. Если он утратил герметичность, в его нижней части будет виден потек масла.
5. Поддев отверткой, извлеките сальник.
6. Смажьте моторным маслом рабочую кромку нового сальника, установите его в гнездо блока цилиндров, сориентировав рабочей кромкой внутрь двигателя, и аккуратно заправьте рабочую кромку на шейку коленчатого вала.

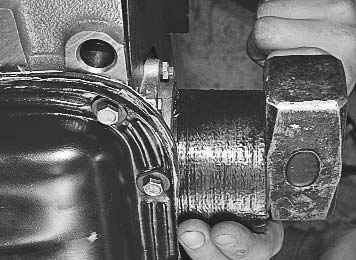

7. Запрессуйте сальник в гнездо до упора, используя подходящую оправку.
8. Установите снятые узлы в порядке, обратном снятию.
При установке маховика смажьте резьбовую часть болтов его крепления составом для фиксации резьбы “Локтайт” или любым подобным ему анаэробным фиксатором резьбы.
Видео про “Замена заднего сальника коленчатого вала” для ВАЗ 2170
Как снять шестерню коленвала, если она не снимается!
Течь масла из под переднего сальника коленвала ВАЗ 2114 ,как поменять сальник !
Замена сальника коленвала ВАЗ 2110
Сальники (манжеты) выполняют ряд важнейших функций в работе двигателя и других элементов автомобиля. Внешне они напоминают простые резиновые кольца, но внутри запрятаны гибкие и тонкие пружинки, которые максимально плотно прилегают к оси коленчатого вала (внутренняя часть) и корпусу двигателя (наружная часть). Чтобы понимать важность этих, казалось бы, простых резинок, нужно знать роли этих элементов в работе двигателя:
Таким образом, любая неисправность сальника, будь то повреждение или износ, может привести к дорогостоящему ремонту всего двигателя, поэтому важно своевременно их заменять.
Замена сальника коленвала на ваз 2110 16 клапанов
Если вы меняете переднюю манжету, то имеет смысл заменить и заднюю. И если делать это одновременно, то вы сэкономите время, поскольку замена узлов производится с одного места со снятием колеса и, возможно, подкрылка.
Замена сцепления и заднего сальника коленчатого вала
Для того чтобы заменить диск сцепления, корзину сцепления, выжимной подшипник или задний сальник коленчатого вала, загоняем автомобиль на яму, поддомкратив с обеих сторон, либо подымаем на подъёмнике. При необходимости замены одной из перечисленных деталей желательно заменит и все остальные. Снимаем передние колеса. Открываем капот. Снимаем с аккумулятора клеммы. И вынимаем сам аккумулятор. Снимаем защиту двигателя.
Теперь нужно слить масло из коробки передач. Для этого ключом № 17 откручиваем пробку для слива масла из КПП. Она находится в нижней точке коробки передач, со стороны левой полуоси.
Снимаем защиту маховика с корпуса коробки передач, открутив три гайки крепления.
Застопорив тормозной диск, откручиваем головкой №30 центральную гайку левой полуоси. Затем гайку правой полуоси.
Точно так же – с обеих сторон – откручиваем ключом №17 болты крепления шаровых опор к поворотному кулаку.
Вынимаем наружный ШРУС правой полуоси из ступицы.
Для удобства снятия правой полуоси снимаем подушку двигателя. Откручиваем три болта крепления подушки. Один из них – головкой №17. Два оставшиеся – головкой №19.
Ослабляем крепление тяги переключения передач от продольного перемещения.
Выбиваем её молотком. Снимаем её.
Откручиваем две гайки крепления подушки двигателя к раме авто.
И окончательно снимаем её. Откручиваем ключом №13 тягу переключения передач из коробки передач.
Выбиваем её молотком и снимаем.
Чтобы не потерять снятые гайку и прокладки можно накрутить их назад. Вынимаем из корпуса коробки передач правую полуось.
После чего отжимаем заднее крепление левого продольного рычага.
И откручиваем от кузова переднее крепление. Это нужно для того, чтобы позже он не мешал снятию корпуса коробки передач.
Затем перемещаемся под капот. Необходимо снять корпус воздушного фильтра. Для этого снимаем разъём с датчика расхода воздуха.
Снимаем с корпуса воздушного фильтра гофру.
Откручиваем два болта крепления к раме авто. Извлекаем крепёж шланга обратки антифриза.
Извлекаем корпус воздушного фильтра. Снимаем со стартера плюсовой провод. И электроразъём.
Чтобы при снятии коробки передач случайно не повредить стартер, его тоже можно снять. Для этого откручиваем одну гайку крепления сверху. И две – снизу. Снимаем стартер.
Сейчас откручиваем два болта крепления кожуха троса сцепления ключом №17.
Снимаем трос с рычага вилки сцепления и отводим в сторону, чтобы не мешал.
Возвращаемся под капот. Головкой №19 откручиваем два верхних болта крепления КПП к блоку двигателя. И болт крепления катушки зажигания.
Затем перемещаемся под машину. Сейчас необходимо поставить под поддон двигателя гидравлическую стойку с резиновой подушкой, чтобы не повредить поддон. Это нужно, чтобы двигатель не упал, когда мы открутим оставшиеся крепёжные болты.
Откручиваем два нижних болта крепления КПП к блоку двигателя.
Последний болт не вынимаем, сделаем это позже, непосредственно перед снятием коробки передач. Сейчас снимаем заднюю подушку коробки передач. Для этого головкой №17 откручиваем три гайки, которыми подушка крепится к корпусу КПП. И два болта крепления к лонжерону головкой-звёздочкой Е14.
Теперь, когда все крепления освобождены, можно снимаем коробку передач. Окончательно выкручиваем болт крепления КПП к блоку двигателя, тот который мы откручивали последним и не вынимали. Будьте осторожны – коробка передач весьма тяжёлая, поэтому лучше это делать вдвоём.
Сейчас нужно снять корзину и диск сцепления. Для этого вставляем болт. И, упираясь на него, фиксируем маховик отвёрткой.
Откручиваем головкой №8 шесть болтов крепления корзины сцепления. Снимаем диск и корзину сцепления.
Осмотрим маховик. Если на нём, на плоскости прилегания диска сцепления, есть трещины, разноцветные пятна перегрева, выработка – неравномерная плоскость, износ – то маховик следует заменить.
Вместе с заменой сцепления рекомендуем заменить сальник задний коленчатого вала. Поскольку сальник находиться в весьма труднодоступном месте, за маховиком, это избавит нас от необходимости в будущем снимать КПП только для его замены, а он, по причине износа, рано или поздно начнёт пропускать масло. Отжимаем ключом №17 шесть болтов крепления маховика. Выкручиваем их вручную.
И снимаем маховик. Теперь мы можем увидеть задний сальник коленвала. Для того, чтобы извлечь сальник, подковыриваем и вынимаем его.
Очистим плоскость прилегания сальника. Затем берём новый сальник. Промажем плоскость прилегания тонким слоем силиконового герметика. Приставляем его. И аккуратно запрессовываем.
Устанавливаем на место маховик. Болты крепления маховика ставятся на резьбовой герметик. Но сначала очистим болты от старого герметика щёткой с металлической щетиной. Наносим на резьбу резьбовой герметик. И вкручиваем на место. Первые два болта вкручиваем крест-накрест, чтобы маховик гарантировано установился ровно. Застопорив маховик, зажимаем ключом №17.
Устанавливаем новый диск сцепления в корзину выпуклой частью наружу.
Затем устанавливаем корзину с диском на маховик. И наживляем болты.
Но закручиваем не до конца, чтобы можно было отцентровать диск сцепления. Сейчас выставим диск сцепления строго по центру, используя для этого специальную направляющую. Диск сцепления должен встать строго по центру маховика. Можно сделать это наглаз, однако в этом случае точность центровки гарантировать сложно, в результате чего коробку передач просто не получится установить.
Окончательно зажимаем болты крепления корзины. Делаем это аккуратно, так как их легко можно сорвать. Сейчас обратим внимание на лепестки корзины сцепления. Борозды на них свидетельствуют о том, что неисправен выжимной подшипник.
Выжимной подшипник находится внутри колокола коробки передач, на вилке сцепления. Чтобы его извлечь, снимаем проволочную скобу.
Сняв подшипник, протираем посадочное место. Промазываем солидолом первичный вал.
И устанавливаем новый выжимной подшипник. Фиксируем проволочной скобой.
