Обливаем крепеж шаровой керосином или любой другой проникающей жидкостью для резьбовых соединений типа ВД 40.

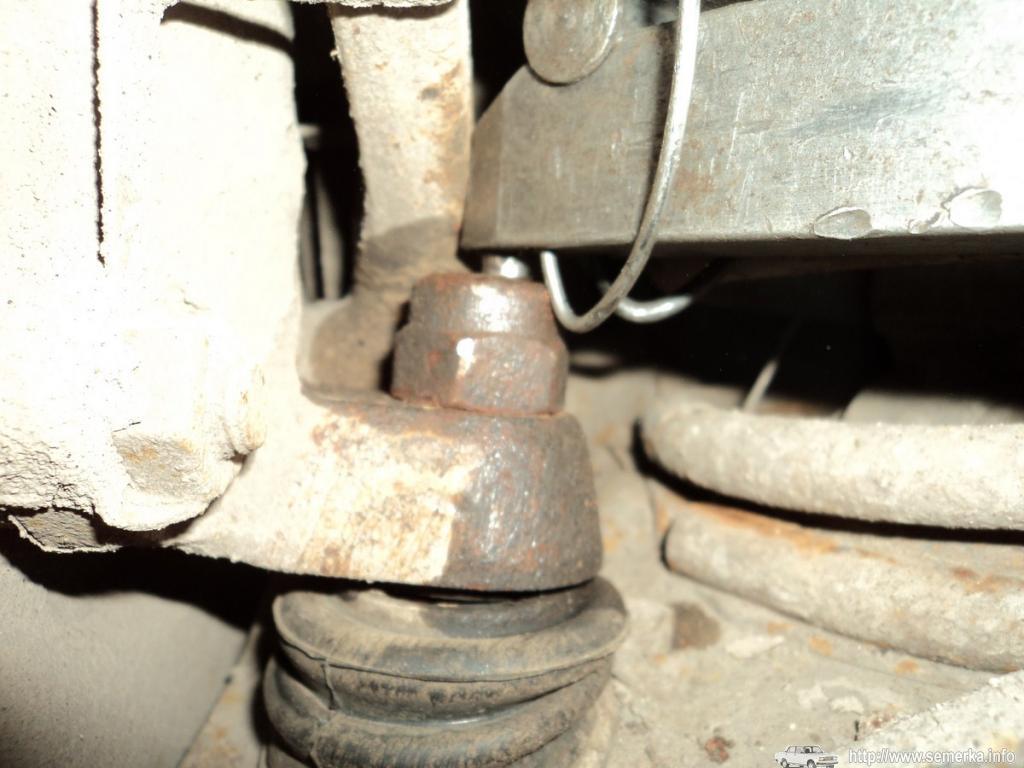

Отворачиваем ключом на “22” гайки верхней и нижней шаровых на 1,5- 2 оборота.
За один прием отстреливаются сразу обе шаровых. Сначала (обычно так) отстреливается верхняя шаровая
затем нижняя. Если шаровая не отстреливается,то при помощи мощной стальной выколотки и тяжелого молотка помогаем шаровой отстрелиться,нанеся удар по выступу на поворотном кулаке.
Итак,шаровые отстрелены.

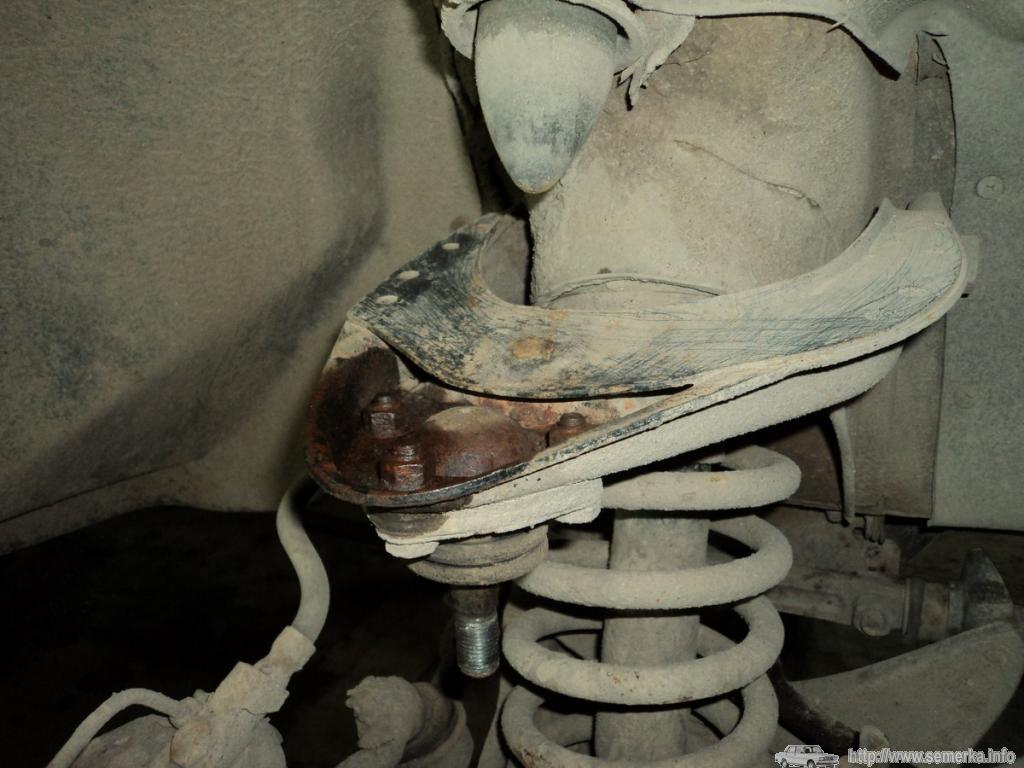

Отворачиваем гайку крепления верхней шаровой, вынимаем шаровую из кулака.

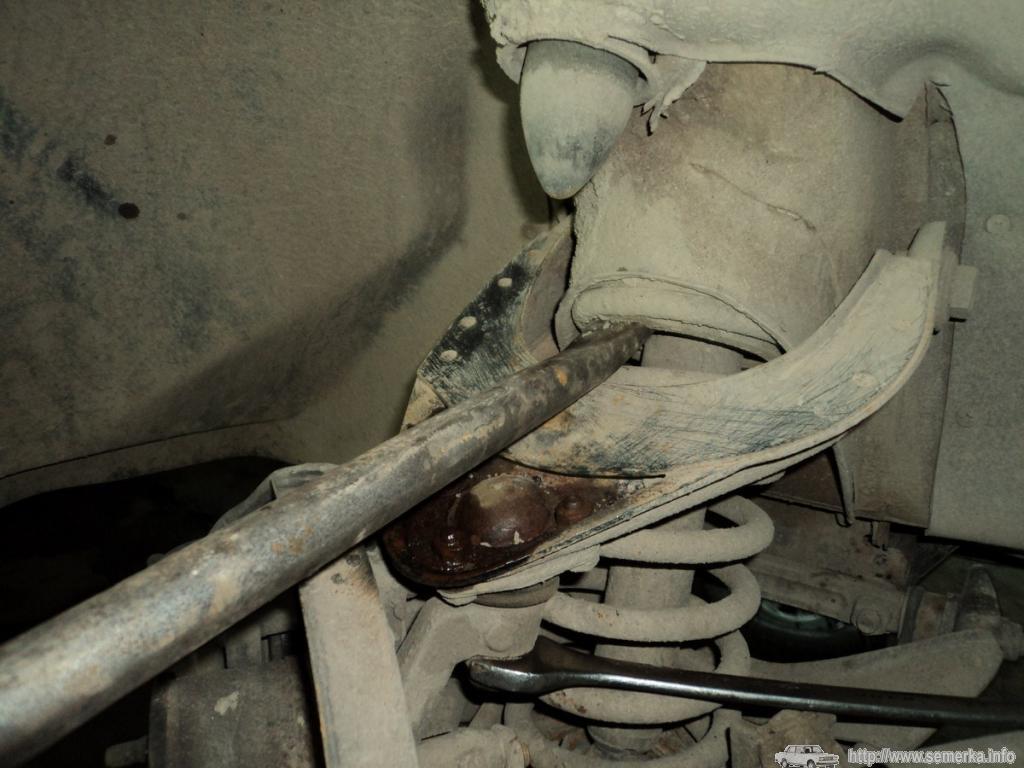

Если палец прокручивается,то прижимам рычаг сверху монтажкой.Отворачиваем крепление шаровой к верхнему рычагу

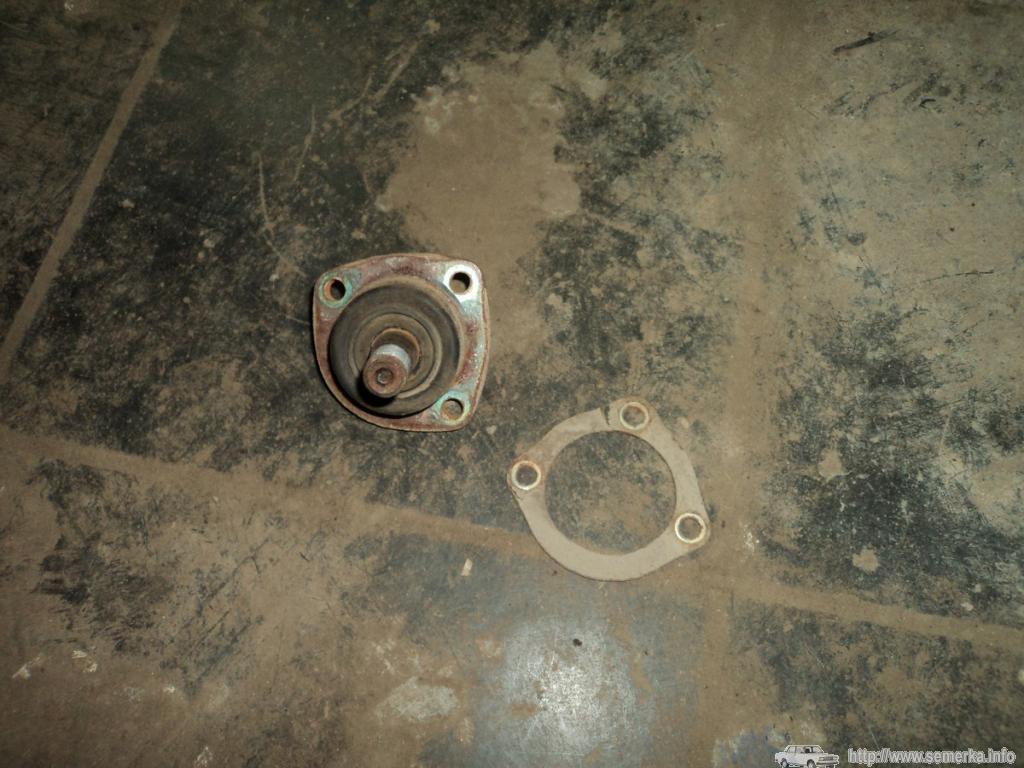

Очищаем посадочное место под шаровую на рычаге,внимательно осматриваем рычаг на предмет отсутствия трещин. Со старой шаровой снимаем уплотнительную шайбу.
Её поставим на новую шаровую.

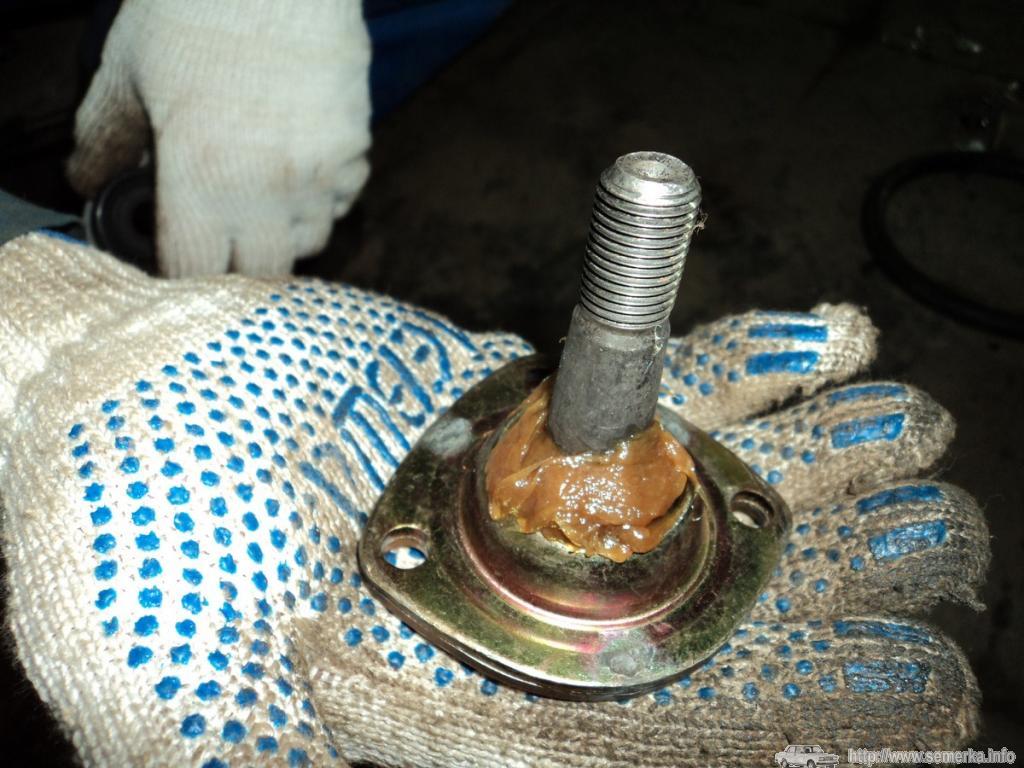

Смазываем новую шаровую смазкой ШРБ-4, Литолом-24.

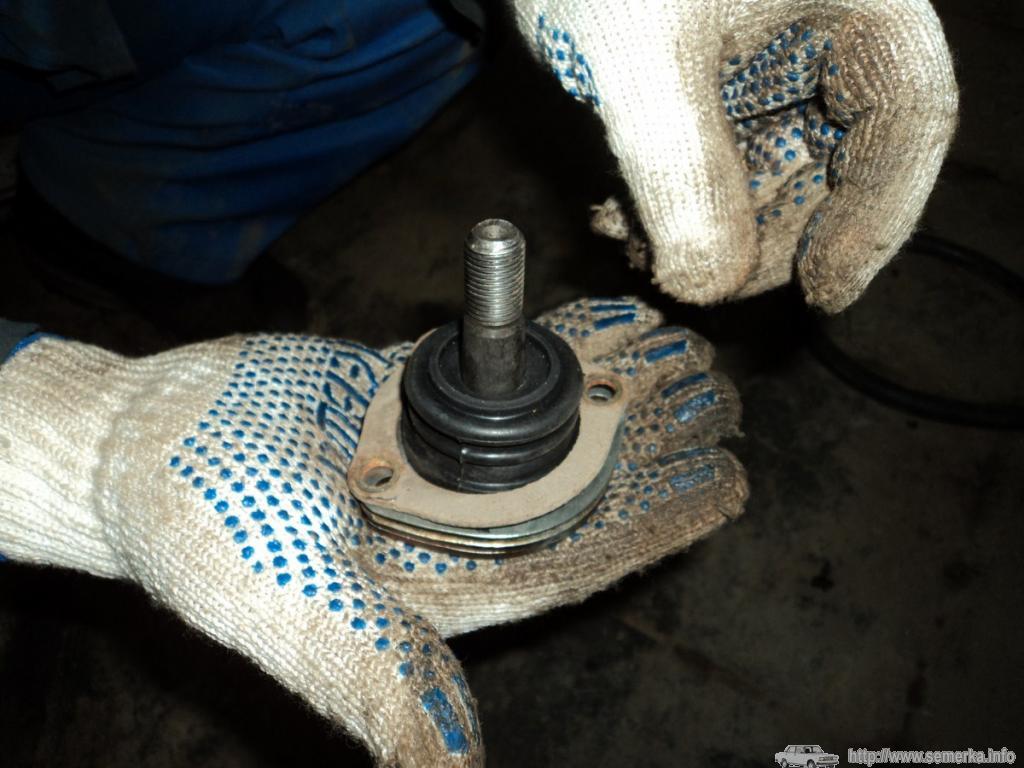

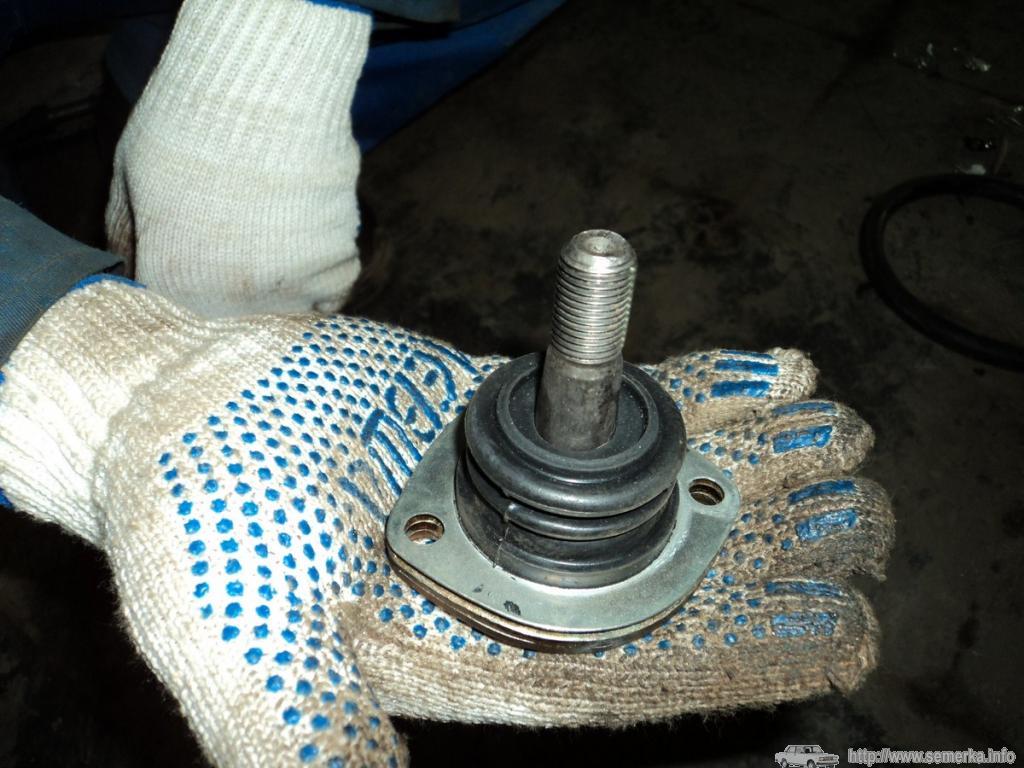

Одеваем пыльник и шайбу.
Прикручиваем шаровую к рычагу СНИЗУ рычага.
Устанавливаем шаровую в кулак, затягиваем гайку

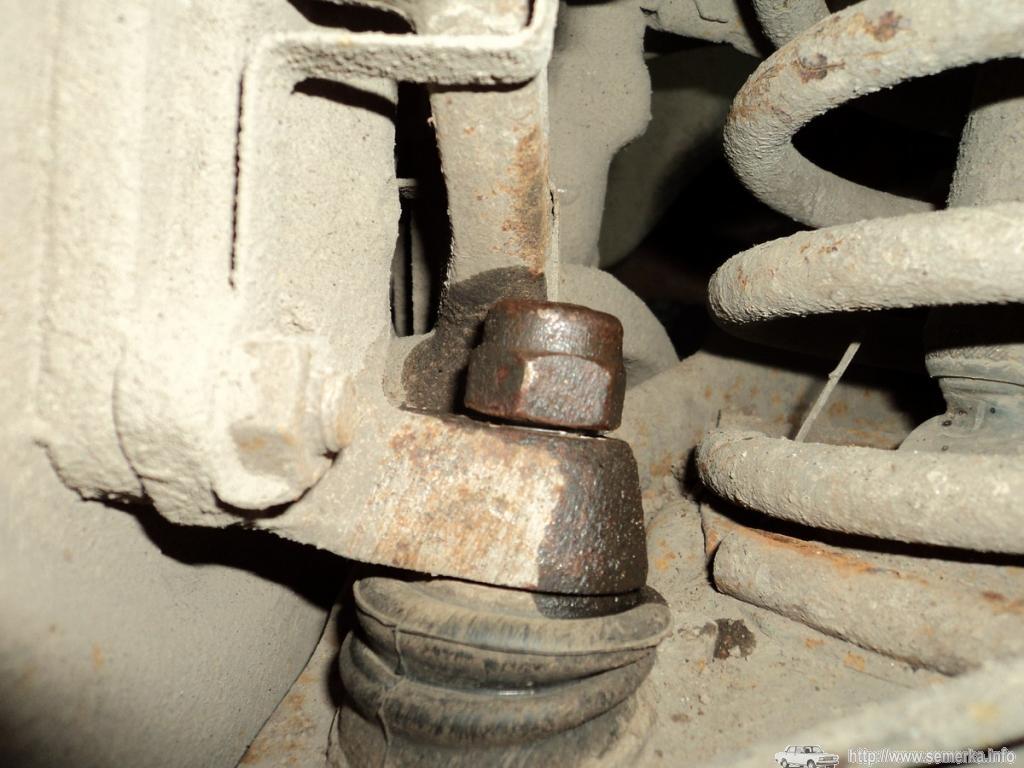

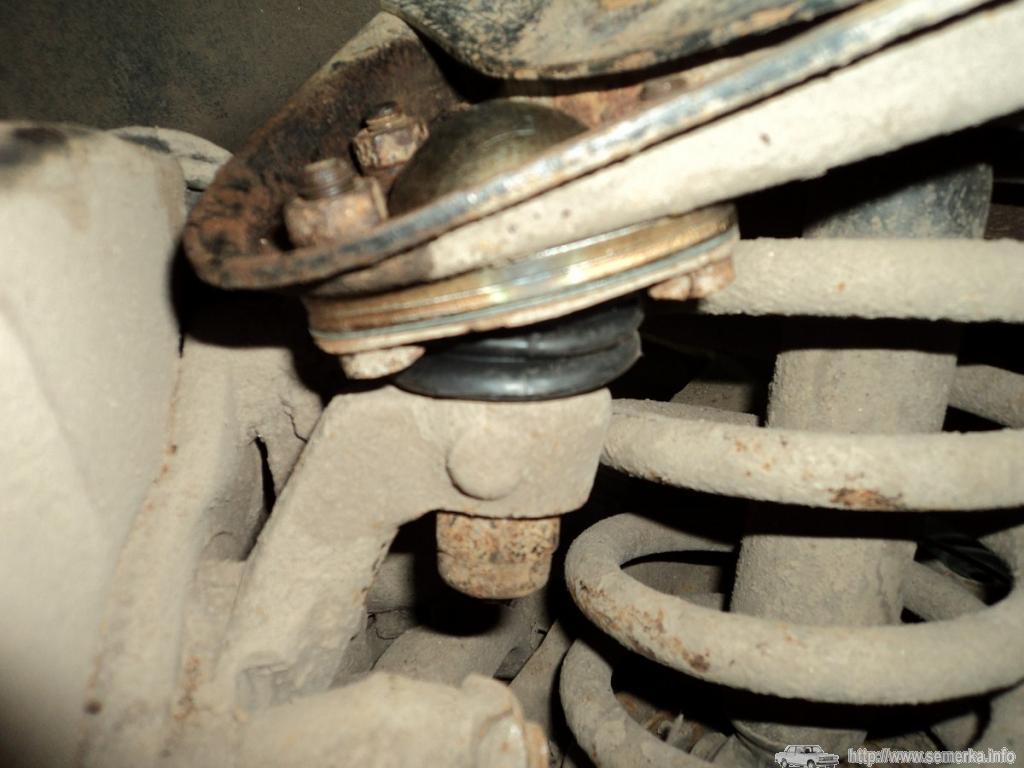

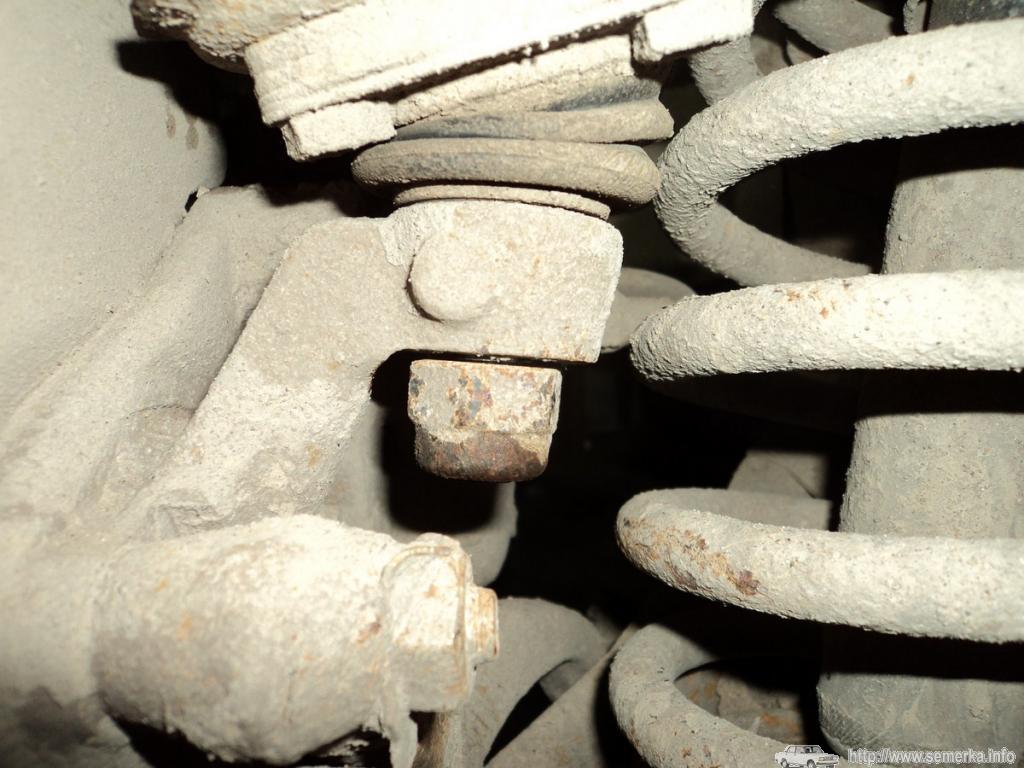

Откручиваем гайку нижней шаровой

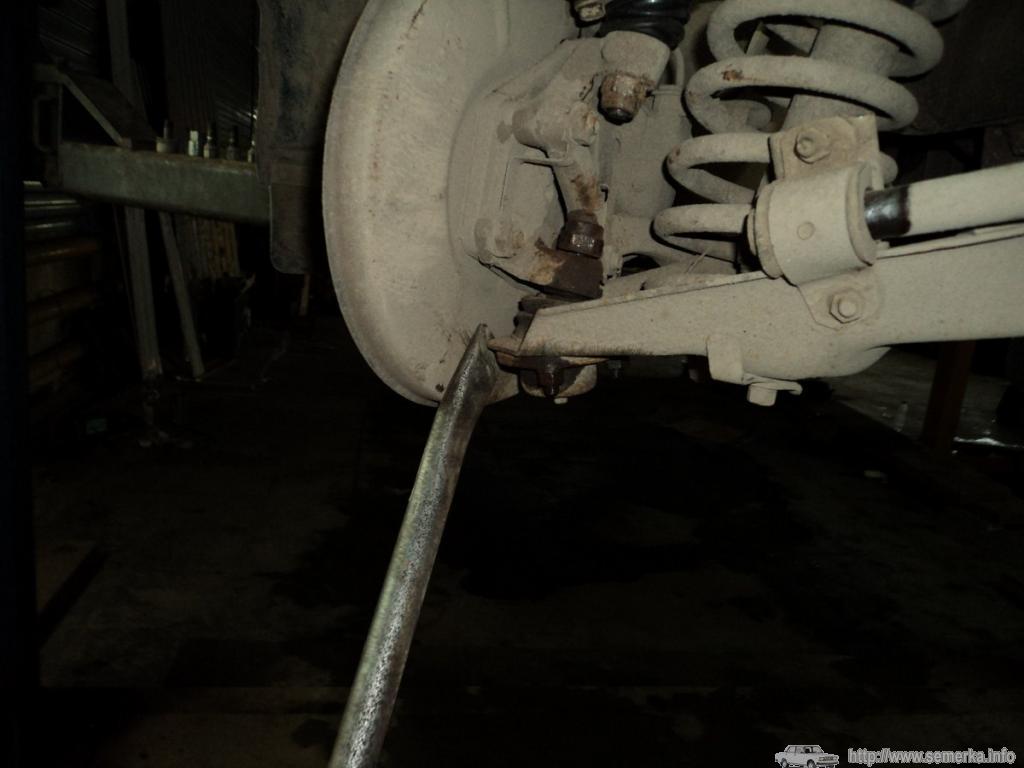

В 99,9 % случаях палец начинает проворачиваться.Для того,чтобы палец не крутился,в распор между кулаком и тормозным щитом вставляем монтажку и создаем боковой натяг в соединении палец-кулак.

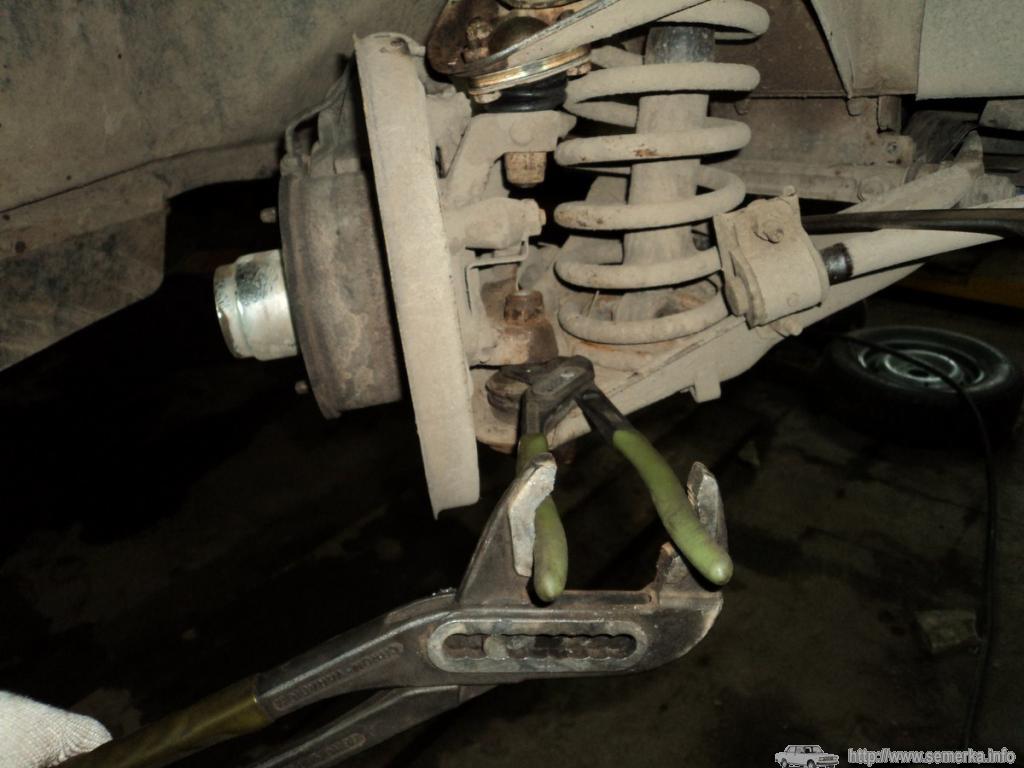

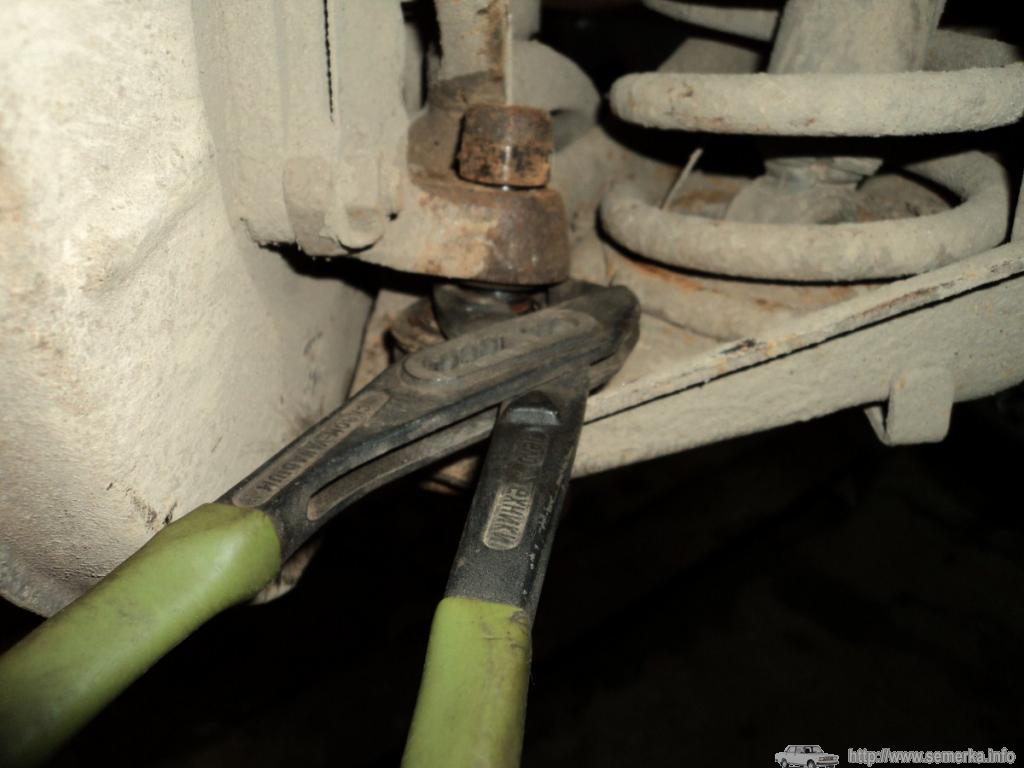

Иногда это не помогает,тогда в зазор между кулаком и нижним рычагом вставляем ключ типа “кобра” и им удерживаем палец от проворачивания.
Если палец всё равно крутится, то тогда рукоятки “кобры” сжимаем вторым ключом типа “кобра”. Вот от этого палец уже не отвертится и встанет как вкопанный.

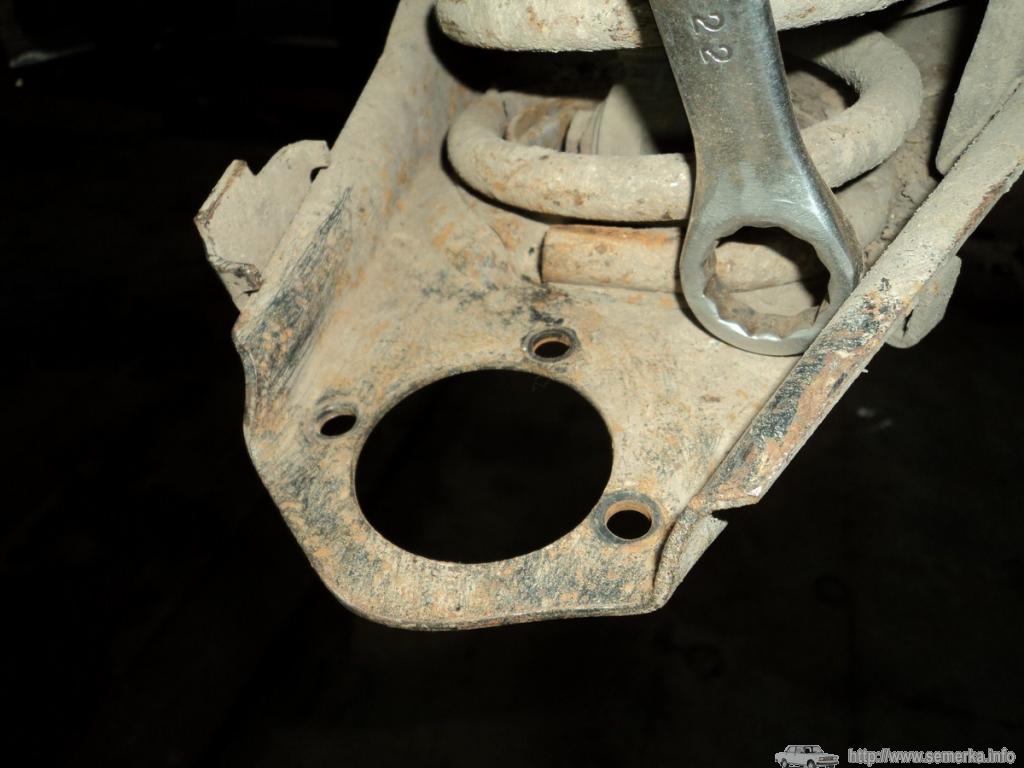

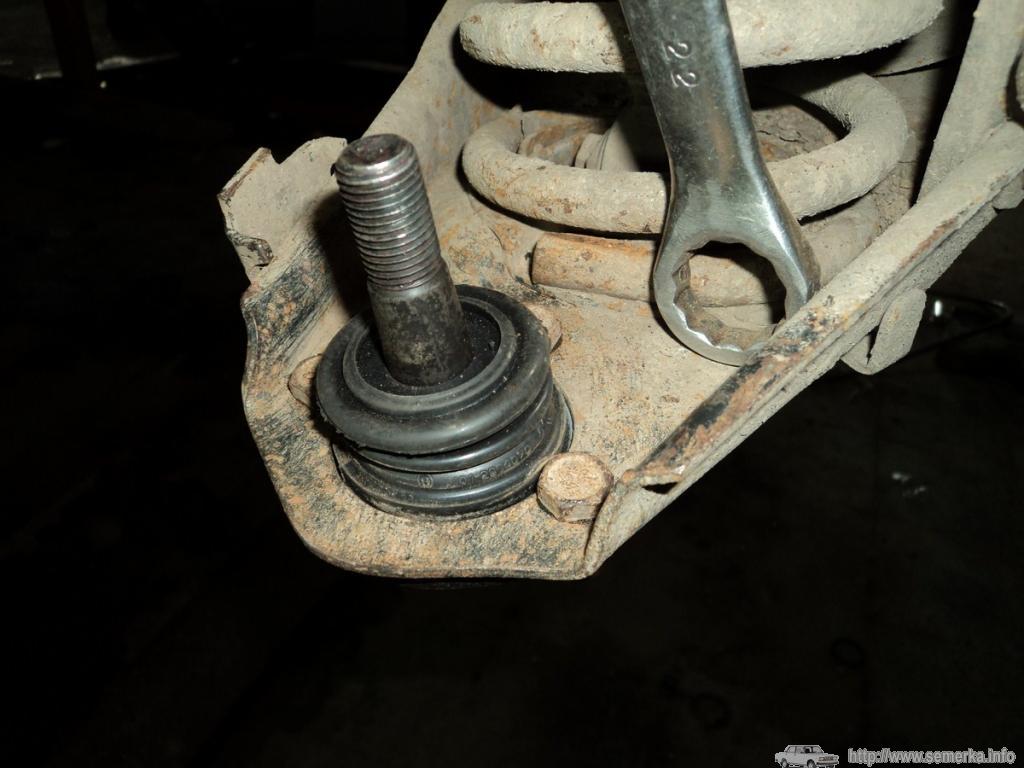

Итак,гайку открутили,теперь поднимаем кулак наверх и в распор между нижним рычагом и верхней частью кулака устанавливаем ключ на “22”, так удобнее работать.
Откручиваем шаровую от рычага.
Очищаем посадочное место,осматриваем рычаг.

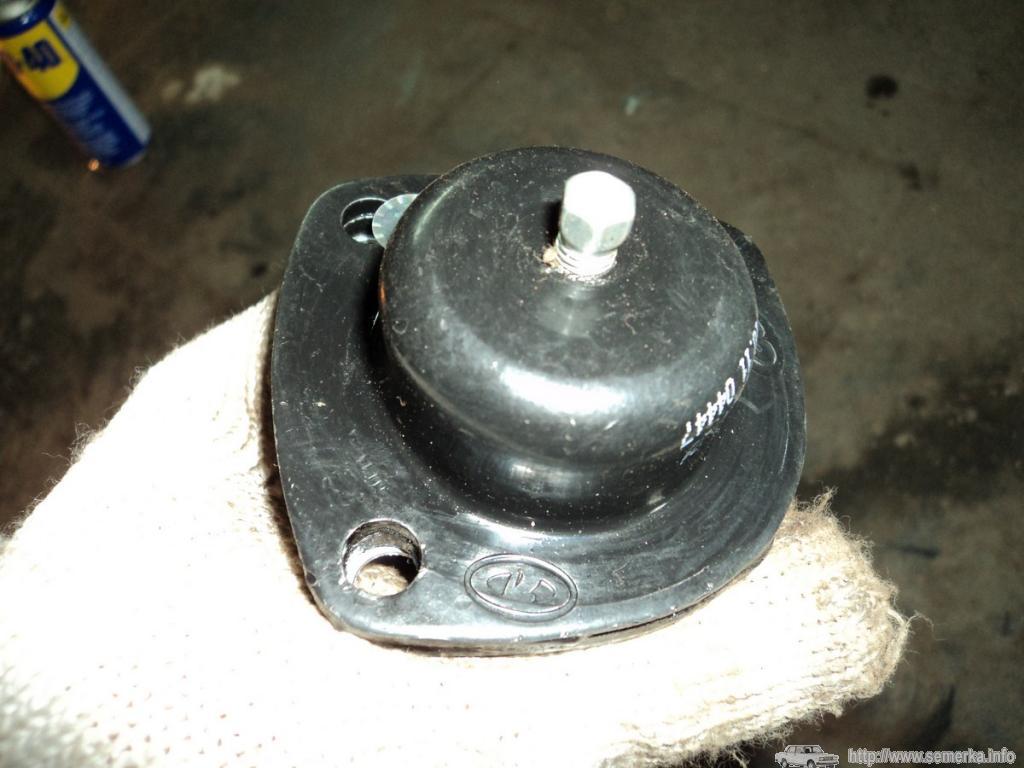

Смазываем новую шаровую, проверяем наличие смазки в нижней части шаровой,открутив заглушку ключом на “7”.
Если смазки нет,то пополняем шаровую смазкой при помощи медицинского шприца без иголки. Устанавливаем шаровую на место СНИЗУ рычага.
Прикручиваем её к кулаку.
Аналогично меняются шаровые на левой стороне.
Данная инструкция была любезно предоставлена пользователем нашего форума . Если у вас возникли какие либо проблемы и вопросы по замене шаровых опор вы всегда сможете их задать у нас на форуме в профильном разделе 😉
1. Музыка, что бы было не скучно работать
2. Пиво!!! Обязательно!!! Иначе работа не спорится 🙂 У меня фигурировала банка пива “Kozel”, которую мне привезла из Венгрии, а точнее из Будапешта, в аккурат накануне ремонта моя милая подружка, зовут ее Танюшка, фото прилагаются (не подружки а пЫва) 😉
4. Новые шаровые:
5. И конечно же инструмент!
Для удобства проведения работ я бы советовал вывернуть колеса (при работе с правым колесом руль до упора вправо, ну а с левым – влево), хотя это не обязательно. Затем я подстраховываюсь и под машину ставлю страховочного “козла” и дабы разгрузить ходовую я под нижний рычаг поставил брусок и опустил домкратом машину на него.

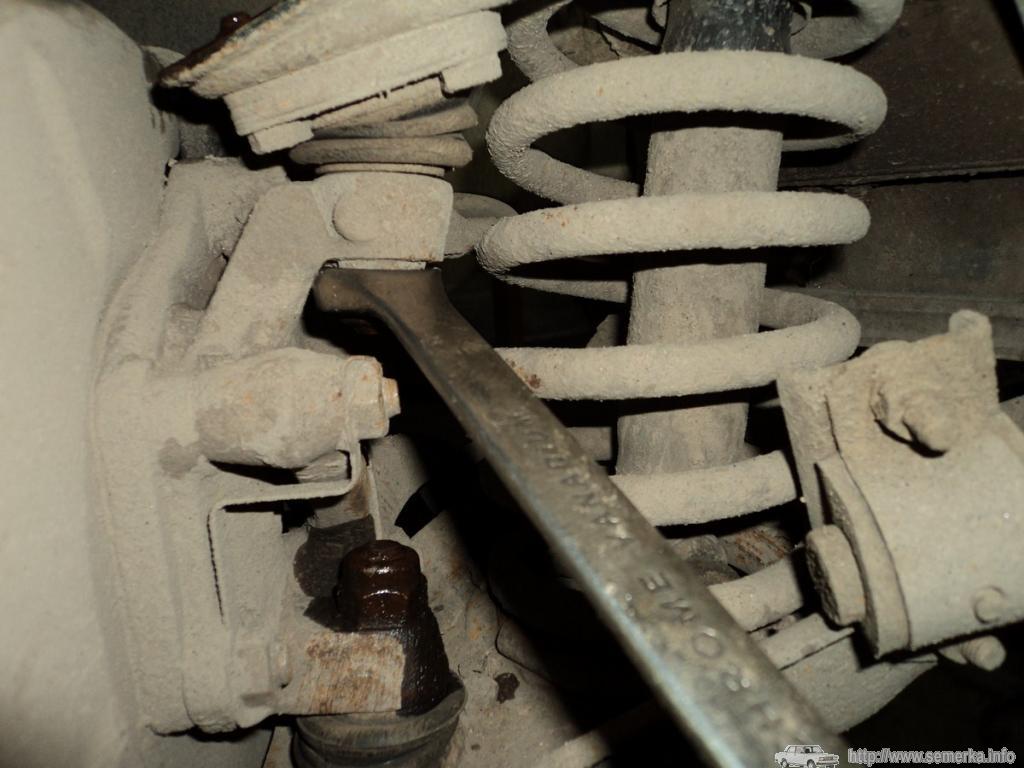

Затем берем ключик рожковый на 22 и приступаем к процессу откручивания гаек, которые держат пальцы наших шаровых опор. Как видно на фото ниже, я подогнал высоту домкрата так, чтобы ключ проходил между витками пружины, так гораздо удобнее и быстрее 😉
Затем, когда гайка откручена остается “выбить” палец. Берем молоток, но бъем не по самому пальцу (это бесполезно) а вот по этой области, которая выделена красным на фото ниже, и палец шаровой после нескольких хороших ударов (бъем не стесняясь, с пристрастием) выйдет на волю 😉

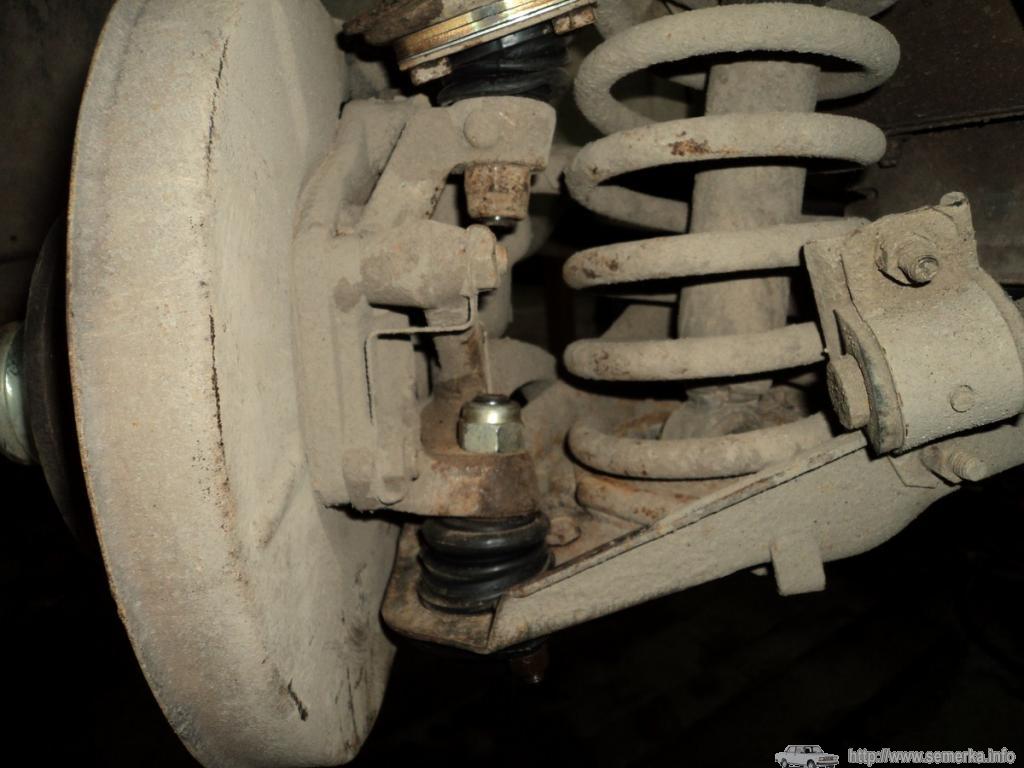

Затем откручиваем нижнюю шаровую, точнее гайку которая держит палец.

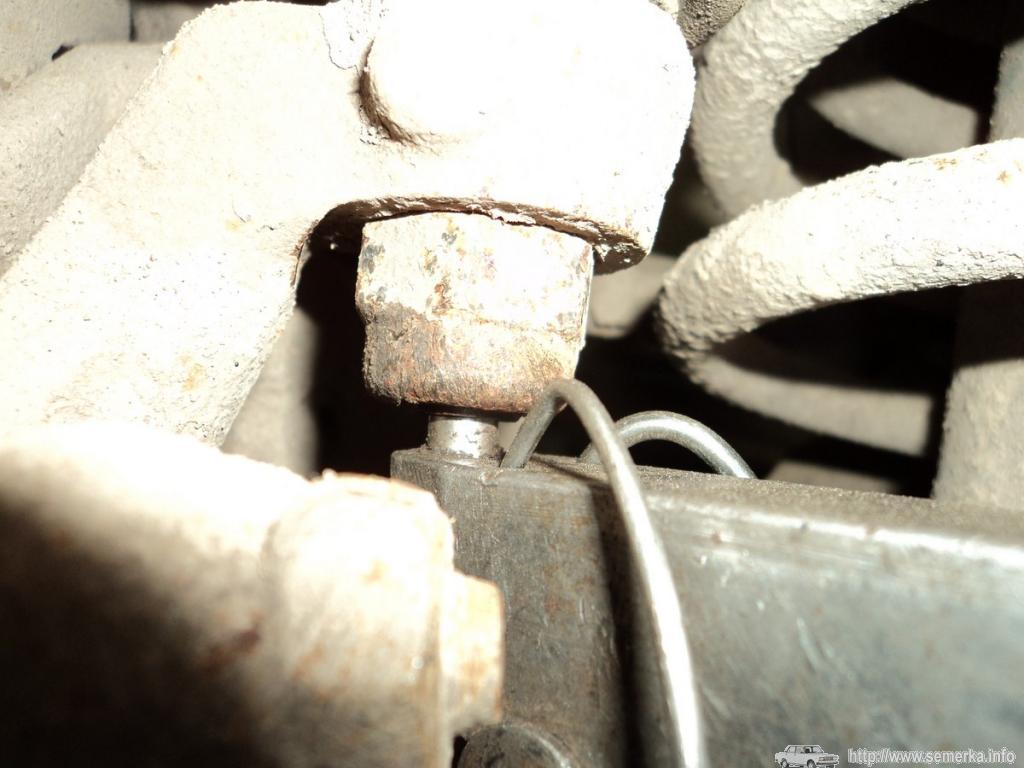

Тут есть нюанс, на фото ниже красным обведено место, где гайка еще не выкрученная застопорится, попросту упрется. Ничего страшного, начинаем “выбивать” нижнюю шаровую ударами молотка в область обведенную синим на фото ниже а когда палец выйдет на волю, то просто дооткручиваем гайку, обычно уже руками 😉
Затем диагностируем еще раз шаровые не снимая с рычага, как крутится палец (в моем случае верхний вообще болтался как гавно в проруби а нижние оказались в норме) и затем приступаем уже к откручиваню шаровых с рычагов, у меня для этого используется 2 ключика – один обычный и “трещетка” на 13
Вуаля, шаровая снята. Нижнюю при необходимости аналогично 😉

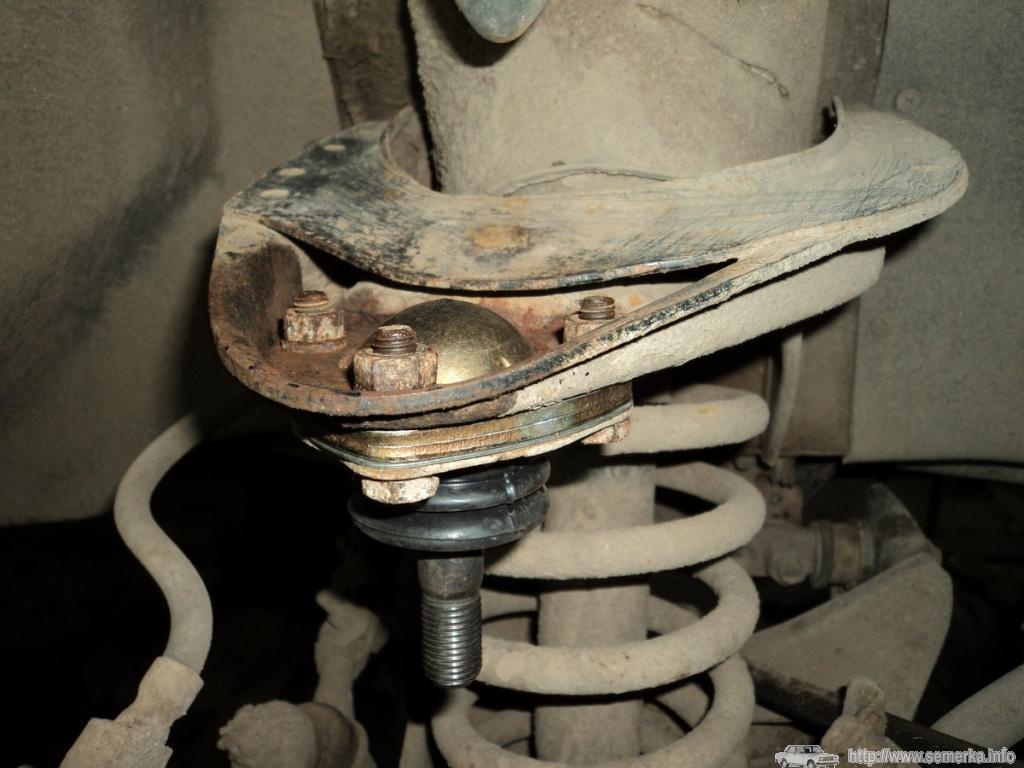

Берем новую шарову, наживляем на рычаг. Резьбу на болтах рекомендую чем нить замаслать, что бы в следующий раз при необходимости все это разобрать не возникло ненужных проблем
Затем затягиваем все три болта хорошенько.
И вставляем палец, закручиваем гайку рожковым ключом, готово!
Собственно все, одеваем колесо и готово. Если что не понятно – спрашивайте на форуме в этой теме. Есть дополнения, столкнулись с трудностями, хотите дополнить – всегда рад, пишите!!!
Несколько проверенных способов решения проблемы, возникающей во время замены нижней шаровой опоры на автомобилях Ваз 2101-2107, Жигули, Классика
Если Вы читаете этот текст, то можно предположить, что работа по самостоятельной замене нижней шаровой опоры на любимых Жигулях (Ваз 2101-2107) неожиданно «остановилась». И причиной остановки стала гайка пальца шаровой опоры, которая, в силу не понятных обстоятельств, отказывается откручиваться. Просто, тупо вращается вместе с пальцем опоры. После чего, появляется естественный вопрос — «Как открутить гайку и снять нижнюю шаровую опору? » А если есть вопрос, то стоит на него поискать ответ. Надеюсь, что Вы его найдёте на странице «Школы авторемонта»)))
При замене нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Жигули проблема с гайкой встречается очень часто. Можно сказать, что трудности случаются на каждой второй опоре. Метод раскачивания гайки, чистки резьбы и поливания опоры ВД-40 или тормозной жидкостью не даёт 100% гарантии на успех.
Поэтому хочу с Вами поделиться своими способами откручивания, разрезания, удаления этой пресловутой гайки. Надеюсь, они помогу Вам во время работы по самостоятельной замене нижней шаровой опоры.
Способ №1. Используя раздвижные пассатижи, фиксируем палец опоры от прокручивания. В это же время ключом на 22 крутим гайку (фото 1).
Способ №2. Большой отвёрткой или монтировкой прижимаем проушину поворотного кулака к гайке (вверх). Пробуем открутить гайку (фото 2).
Способ №3. Используя длинное зубило и молоток разрубываем гайку. В большинстве случаев полностью разрубать гайку не приходиться. Сделали небольшой надруб, проверяйте, как крутится гайка (фото 3).
Способ №4. Придётся заглянуть на хозяйственный рынок, где можно найти приспособление для дрели, при помощи которого можно фиксировать и использовать диски для болгарки (угловая шлифовальная машинка). Смотрим фотографию №4 и №5.
И используя старый, стёртый почти на ноль, диск начинаем не спеша резать гайку. Не забываем одеть защитные очки! Результат не заставит себя долго ждать (фото 6 и 7).
Очень надеюсь, что перечисленные мной способы будут для Вас полезны и помогут во время работы по замене нижней шаровой опоры на автомобилях Ваз 2101-2107 избежать возможных трудностей при откручивании гайки пальца шаровой опоры.
При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!
Замена нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Жигули, Классика
Нижнюю шаровую опору можно назвать самой слабой и капризной/проблемной деталью передней подвески автомобилей Ваз 2101-2107 Жигули. Владельцы Классики Вы со мной согласны? Думаю, что согласны. Так как картина на дороге — обездвиженные Жигули с вывернутым передним колесом, например на перекрёстке или повороте, не является редкостью. Поэтому проверку состояния передней подвески лучше делать регулярно или внепланово, при первом появлении скрипа или стука в ходовой автомобиля. И если же техосмотр выявит износ шаровой опоры, то с ремонтом лучше не затягивать. Так как вылет шаровой на дороге — это серьёзная проблема! И, если она произойдёт, то Вам обеспечен ремонт на проезжей части (самостоятельно, без подготовки и инструмента, Вы заменить опору не сможете) с вызовом автомастера на место событий (правда, далеко не каждый мастер согласится на работу под открытым небом, для отказа найдутся причины) или транспортировка автомобиля на СТО при помощи эвакуатора. Кому нужны такие приключения? Тем более, что заменить нижнюю шаровую опору на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Жигули вполне по силам даже начинающему автомобилисту. Главное — это серьёзно подготовиться к работе, то есть, прочитать этот материал-фотоотчёт до конца)))
Инструмент. На фотографии №1 Вы сможете увидеть основной арсенал инструмента, без которого я, например, не возьмусь за замену нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107. В основной список, кроме баллонного ключа, домкрата и ВД-40, входят: торцовый и накидной ключи на 13, рожковый ключ на 22, щётка по металлу, раздвижные пассатижи и СЪЁМНИК ШАРОВЫХ ОПОР автомобилей Ваз 2101-2107. Съёмник для шаровых опор, крайне необходим. Понимаю, что он стоит недёшево и можно заменить шаровую опору без съёмника (как это сделать я опишу ниже), но, поверьте, со съёмником работать значительно легче, удобней и быстрей.
Запчасти. Здесь всё просто. От себя рекомендую покупать и устанавливать только усиленные нижние и верхние шаровые опоры. Так как стоковые шаровые опоры уже давно вышли из доверия. Да, шаровый палец с усиленной опоры тоже можно вырвать, но сделать это будет, как минимум, в два раза сложней. А это уже не мало. Дальше, пройдусь по производителям, чьи шаровые опоры вызывают доверие: ТРЕК TRS SPORT (дорогие, но самые лучшие и надёжные шаровые опоры для Классики), АвтоВаз, Кедр, Белебей, Белмаг.
Очень хорошо, если в комплекте с шаровой опорой будет идти крепёж (гайка шарового пальца, три болта с гайками и гравёрами). Смотрим фотографию 2. Почему, я написал «хорошо»? Потому что, производители часто поставляют на рынок шаровые опоры в двух вариантах: с крепежом в комплекте и без. С крепежом опора естественно дороже. Но, я советую, всё-таки брать с крепежом (при дальнейшем прочтении, Вы поймёте, что данный совет будет полезен).
Что ещё по запчастям сказать? Да, вот: стоковые верхние и нижние шаровые опоры для Ваз 2101-2107 внешне отличаются друг от друга. Поэтому при установке попутать их местами довольно сложно. Что не скажешь о шаровых опорах усиленной версии. Поэтому производители выбивают на опорах обозначения «В» (верх) и «Н» (низ). Смотрим фотографии 3 и 4. Думаю, эти знаки ставят не зря. Поэтому правильно будет устанавливать шаровые опоры, согласно обозначениям.
Ещё есть одно дополнение))). Перед установкой нижней шаровой опоры, вне зависимости от фирмы производителя, проверяйте наличие смазки под пыльником. На стоковых опорах это сделать не сложно. На усиленных придётся немного повозиться: используя отвёртку, снимаем обжимное кольцо фиксирующее пыльник, снимаем пыльник и проверяем наличие смазки (фото 5 и 6). При необходимости добавляем смазку, для этих целей подойдёт Литол-24 или ШРБ-4. И, главное, не переусердствовать при добавлении, так как переизбыток смазки так же плох, как и её отсутствие. Если набить пыльник смазкой «до отказа», то после установки шаровой на рабочее место, пыльник порвётся сразу или через очень короткое время – это 100%. Поэтому, в этом случае, поговорка – «кашу масло не испортишь», не уместна!
Подробный фотоотчёт с описанием замены нижней шаровой опоры на автомобилях Ваз-2101, -2102, -2104, -2105, -2106, -2107, Жигули, Классика:
Принимаемся за дело. Ставим автомобиль «на передачу» и ручник. Устанавливаем антипокатные упоры под задние колеса. Отпускаем колёсные болты, домкратом поднимаем автомобиль, окончательно откручиваем колёсные болты и снимаем колесо. Не забываем установить страховку под кузов автомобиля, например, деревянный брусок или снятое колесо.
Выкручиваем рулевое колесо в крайнее положение (например, если производим замену нижней опоры с левой стороны, то крутим руль влево).
Щёткой по металлу очищаем шаровую опору. Проливаем ВД-40 или тормозной жидкостью (фото 7 и 8).
Ключом на 22 откручиваем гайку шарового пальца. Полностью её открутить, не получиться из-за конструкции поворотного кулака. Опять проливаем гайку и резьбу шарового пальца ВД-40. Закручиваем гайку. Опять в дело пускаем ВД-40. И вновь откручиваем гайку. Повторяем процесс «открутил-вд40-закрутил» до момента, когда гайка будет откручиваться без усилий (фото 9 и 10).
Если у Вас есть специальный съёмник для шаровых опор автомобилей Ваз 2101-2107, то этот абзац Вы можете пропустить. Так в нём речь будет идти о снятии (распрессовке шарового пальца) шаровой опоры без съёмника. И так, берём кувалду и наставку (желательно из мягкого металла, медную или алюминиевую). Начинаем наносить сильные удары по проушине поворотного кулака (фото 11 и 12). Если повезёт, то будет достаточно двух-трёх ударов и шаровая опора будет распрессована. Если нет, то придётся запастить терпением и временем. И методично простукивать проушину, до победного конца! Способ рабочий, позволяет добиться необходимого результата. Попутно, махая кувалдой, можно ещё и согреться))).
При наличии съёмника, демонтаж нижней шаровой опоры проходит значительно быстрей и проще (фото 13).
Гайка демонтирована! Остаётся финальная часть. Используя ключи на 13, откручиваем крепёжные болты шаровой опоры к рычагу (фото 14 и 15). Снимаем опору.
Удаляем грязь с нижнего рычага. Осматриваем посадочное место опоры на рычаге на предмет трещин и разломом (фото 16). Если обнаружили трещины, то рычаг следует заменить. Если всё окей, то устанавливаем новую нижнюю шаровую опору, палец обязательно смазываем (нигрол, моторное масло, литол) и сборку проводим в обратной последовательности (фото 17).
Работа по замене нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 закончена.
Стук в подвеске ВАЗ 2107.
Если проезжая неровности вас преследует неприятный звук в передней части авто, то не нужно доводить дело до критического момента. Чтобы найти причину стука, нужно разобраться в строении подвески как в целом, так и отдельных её частей. В этой статье я расскажу об одной из причин стука и о том, как происходит замена шаровых опор ВАЗ 2107.
Устройство шаровой опоры ваз 2107.
Шаровая опора состоит из пальца вставленного в корпус. Между ними пластиковый вкладыш, который и изнашивается со временем. От попадания пыли внутрь вкладыша, защищает резиновый чехол, надетый на корпус и плотно прилегающий к пальцу. В корпусе шаровой опоры предусмотрено отверстие для смазки и проверки состояния детали. Но далеко не все производители так делают.
Диагностика шаровых опор ваз 2107.
При появлении стука на неровностях в передней части авто и биения в руль, а так же повышенной чувствительности машины к колее следует проверить состояние подвески и одним из пунктов будет проверка шаровой опоры ваз 2107. Как проверить шаровую опору на ваз 2107? Очень легко! Есть несколько способов проверки шаровых опор.
Если у Вас есть смотровая яма или эстакада, то заезжаем туда и начинаем осмотр авто. В первую очередь следует обратить внимание на состояние пыльников шаровой опоры. По ним можно определить первые признаки неисправности шаровой опоры ваз 2107. Если они порваны то скорее всего это и послужило причиной попадания абразива в корпус и повышенному износу детали. Если пыльник цел, и у Вас стоит шаровая с технологическим отверстием в корпусе, как на схеме выше, то перем кусочек тонкой прямой проволоки, отмечаем на нем 11,8мм и засовываем в это отверстие. Если метка погрузилась в шаровую — значит её пора менять.
В случаи если у Вас нет доступа к эстакаде, просто выворачиваем руль и вывешиваем по очереди колёса на домкрате. Далее одну руку держим на стыке корпуса с пальцем, а другой шатаем колесо. Для проверки верхней шаровой следует раскачивать колесо держась за его верхнюю часть, а для проверки нижней шаровой следует применять усилия на самую нижнюю часть колеса. Можно так же просто покачать на себя и от себя верхнюю и нижнюю части колеса, но это может не дать точных результатов так как в таком случаи могут еще издавать звук сайлентблоки рычагов.
Замена шаровых опор ВАЗ 2107.
Когда при диагностике подвески была выявлена неисправность шаровой, то перед нами возникает вопрос как заменить шаровую опору на ваз 2107? На него я сейчас Вам и отвечу. Но перед ремонтом нужно определиться с инструментом. Возможна долгая и мучительная замена шаровых опор ваз 2107 без съемника, потому, что практически ни у кого не выходит сделать это без съёмника. Или же Вы сразу можете купить специнструмент и далее я покажу Вам как пользоваться съемником шаровых опор ваз 2107.
Мы рассмотрим как выполнить демонтаж верхней шаровой опоры ВАЗ 2107 без съёмника, а снятие нижней шаровой опоры ваз 2107 я покажу в варианте с предназначенным для этого приспособлением.

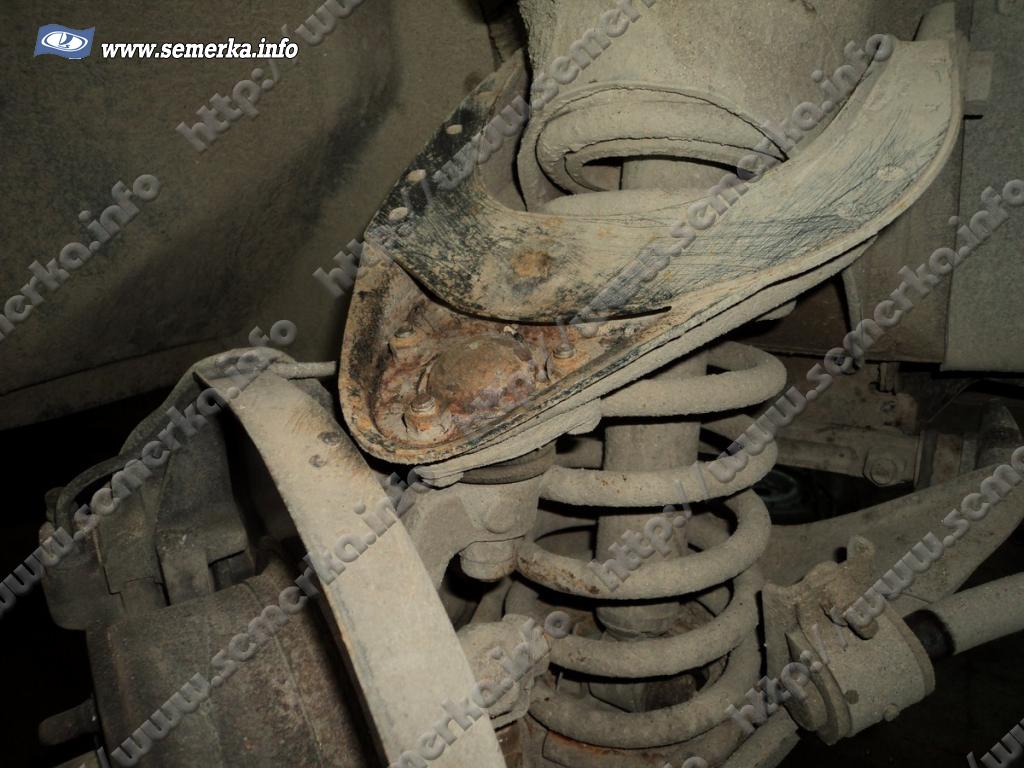

Замена верхней шаровой опоры Ваз 2107.

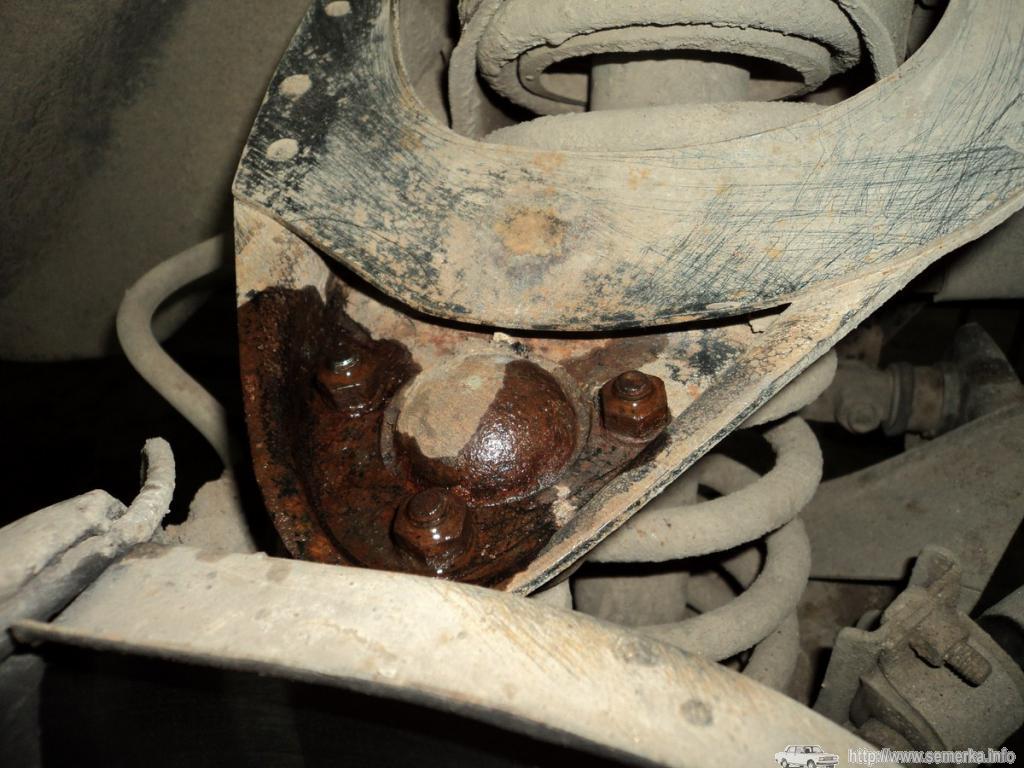

Как только палец выйдет из ступицы, откручиваем 3 болта и демонтируем деталь.
Но данный случай помогает далеко не во всех случаях. Бывает такое, что шаровая просто приржавеет к ступице и ничем, кроме как съёмника её не снять.
Замена нижней шаровой опоры Ваз 2107.

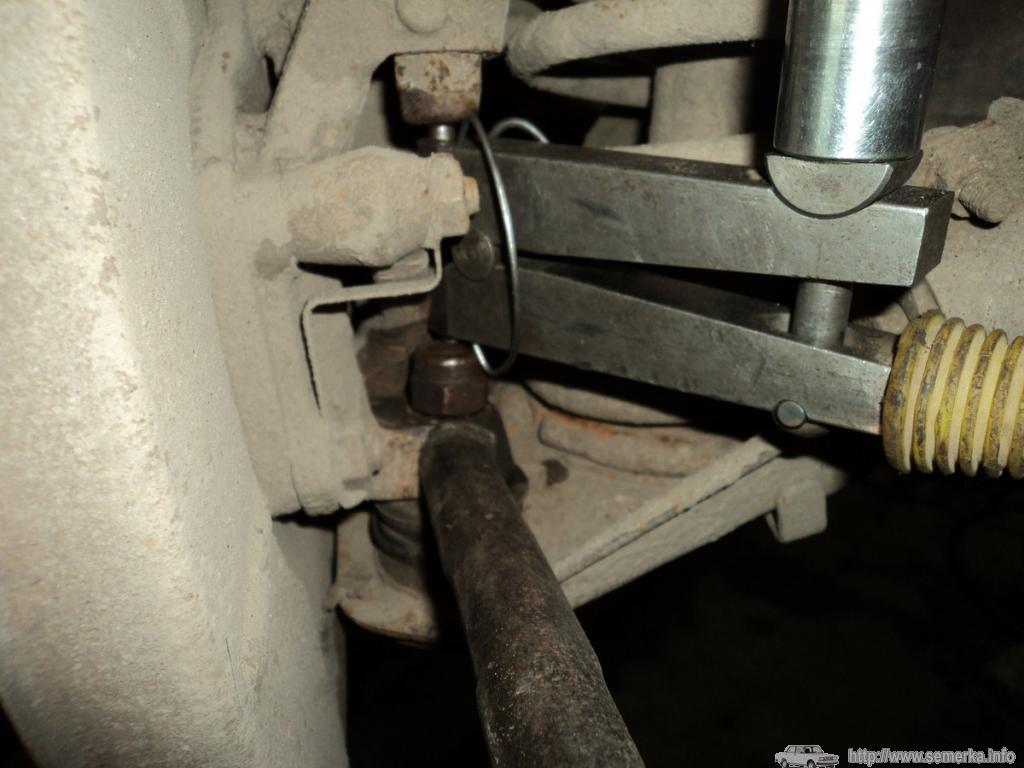

С помощю съёмника шаровые можно выпрессовать из ступицы менее чем за 5 минут. Для этого откручиваем обе гайки пальцев шаровых на пару оборотов. Далее вставляем съёмник между пальцами верхней и нижней шаровых и начинаем выкручивать болт съёмника как показано на фото ниже.
Далее нам остаётся только открутить болты крепящие шаровые к рычагам и поставить новые шаровые.
Сборка производится в обратном порядке.
Во время сборки бывает, что при закручивании гайки на палец шаровой, он начинает прокручиваться. Во избежании такой ситуации протрите сухой тряпкой палец шаровой и его посадочное место в ступице. И после того, как вставите шаровую в ступицу несильно, но плотно пару раз стукните молотком по шаровой. После проделанных процедур палец при накручивании гайки прокручиваться не будет.
