Онлайн прошивка ваз своими руками

В последнее время все большее число автолюбителей интересуется таким предметом, как апгрейд своего автомобиля — и это не удивительно, ведь каждому хочется подогнать авто «под себя», сделать его уникальным. Одним из вариантов подобных изменений является и чип тюнинг ваз 2114. Он позволяет не только придать индивидуальные особенности машине, но и сделать ее ходовые характеристики намного лучше заводских. О том, что же он из себя представляет — мы и поговорим в сегодняшней статье.

Прошивка ваз 2114

Что дает чип-тюнинг

Чип-тюнинг — это изменение базовых настроек электронного блока управления на более современные (а значит — и совершенные). Выполняется подобная прошивка ваз 2114 без какого-либо физического вмешательства в ЭБУ, только методами программирования.

Благодаря ее выполнению можно получить:

Чип-тюнинг ваз 2114

Как можно из этого видеть, прошивка мозгов ваз 2114 — крайней желательная и даже — экономически выгодная для владельца автомашины процедура.

Кабель для прошивки ЭБУ ВАЗ своими руками

Электронный блок управления двигателем (сокращенные наименования ЭСУД, ЭБУ двигателя) — по простому можно назвать «мозгом» четырнадцатой. Это устройство, объединяющее все оборудование и коммуникации ВАЗ 2114 в одну систему и заставляющее их работать как единое целое. ЭБУ Январь 5.1.1 можно легко прошить самостоятельно (своими руками). Для подключения к нему нужно питание 12 Вольт и K-Line адаптер, ничего сложного. Прошивать планирую только свой Январь, поэтому делал кабель исключительно под него. Итак, что нам необходимо:1. 55-пиновый разъем для подключения к ЭБУ.

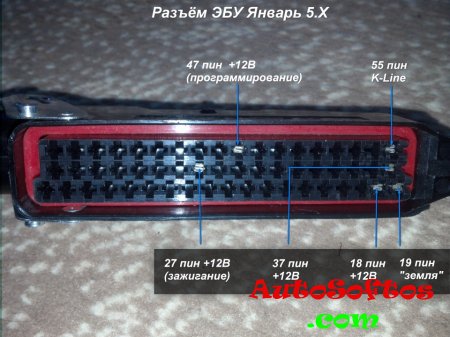

По распиновке сразу находим интересующие контакты: — 18- Питание (+12В) неотключаемое — 19- Масса (-12В) — 27- Включение зажигания (+12В) — 47- Разрешение программирования (+12В) (в штатной колодке отсутстует, вынимаем любую незадействованную клемму и вставляем в ячейку 47-го контакта) — 55- К-Line Оставшиеся провода удаляем. 2. K-Line адаптер.

5. Источник питания 12 Вольт и провода. Можно использовать как блок питания, так и аккумулятор. За неимением таковых под рукой взял питание прямо из системного блока через разъем от переходника питания IDE-SATA

+12В: подаем на 18-й и 47-й контакты разъема ЭБУ, на 27 контакт через кнопку, и на 16-й контакт колодки OBD-2.-12В: на 19-й контакт разъема ЭБУ и 4-й и 5-й контакты колодки OBD-2.K-Line: соединяем проводом 55-й контакт разъема ЭБУ и 7-й контакт колодки OBD-2. В итоге получается такой девайс для прошивки:

Подготовка к чип-тюнингу

Перед тем, как начинать «электронный апгрейд» своего автомобиля, следует выполнить несколько важных операций, являющихся залогом того, что тюнинг пойдет лишь на пользу и не принесет машине какого-либо вреда, а именно:

Кроме перечисленных выше моментов следует также учесть тот факт, что перед началом апгрейда крайне желательно заменить все фильтры в автомашине (а в особенности — воздушный). Ведь только выполнение программирования на полностью «обновленной» машине даст максимальный результат.

Стоит помнить и о том, что после проведения чип-тюнинга автомобилю понадобится более высокооктановое топливо. Так, если до апгрейда мотор работал на 92-м, то после его выполнения потребуется уже 95-й.

Самостоятельная перепрошивка чипа

Важно понимать, что суть работы с чипом — не в том, чтобы подменить входящие сигналы, а в том, чтобы заставить электронику работать на новых сигналах. Работа достаточно тонкая и сложная, которая, кроме того, требует наличия определенного оборудования и ПО. Что понадобится для прошивки мозгов авто:

На момент начала работы двигатель должен работать абсолютно исправно. Также позаботьтесь о стабильном доступе к электросети, чтобы ноутбук не разрядился в самый ответственный момент. Порядок действий по перепрошивке электронного блока управления:

Если ошибки все же остались, возможно придется повторить операцию или подыскать другую прошивку. Если ошибок нет, можно запустить машину и проверить качество ее работы.

Что нужно для электронного тюнинга

Основными «инструментами и приспособлениями», которые понадобятся при выполнении прошивки для ваз 2114 8 клапанов, являются:

Если с двумя последними пунктами проблем не возникнет, то программатор нужно будет приобрести. Сделать это можно либо в автомагазине (если нет в наличии — то под заказ) либо через интернет. При этом стоит учитывать, что этот прибор является далеко не дешевым, и покупать его для однократного применения — совсем не выгодно.

Лучшим вариантом будет приобрести его совместно с другими автолюбителями или же обратиться в профильную мастерскую, где все перепрограммирование смогут выполнить профессионалы.

Инструкция по прошивке и перепрошивке своими силами

Если вы решили произвести ремонт блока управления, то необходимо учитывать такой параметр, как взаимозаменяемость ЭБУ ВАЗ. Если перепрошивка не даст результата, вероятнее всего, вам понадобится менять блок управления. Рекомендации касательно взаимозаменяемости более подробно приведены в сервисной книжке по эксплуатации.

Адаптер для подключения и прошивки устройства

В каких случаях блок нуждается в прошивке/перепрошивке?

Необходимость проведения этой процедуры может возникнуть в случае обнаружения неполадок в работе блока управления. Поскольку прошивка — это программное обеспечение, есть большая вероятность избавиться от неисправностей системы после его переустановки.

Итак, какие признаки поломки ЭБУ в автомобилях отечественного производства ВАЗ:

Этапы

Как уже было сказано, самым лучшим вариантом для проведения тюнинга является обращение в автосервис. Там специалисты смогут точно изменить важные настройки вашего ЭБУ, не повредив при этом работе других систем автомашины.

Перепрошивка ЭБУ ваз 2114

При большом желании можно попытаться выполнить перепрошивку и самостоятельно — для этого потребуется подключить ПК к ЭБУ через программатор и в рабочем окне экрана выставить требуемые настройки (на разных машинах электронные блоки могут быть запрограммированы при помощи различных программ, каждая из которых имеет свои особенности работы; по этой причине дать здесь какие-то конкретные советы о том, как прошить ваз 2114 пошагово — не получится).

Единственное, о чем следует помнить, выполняя самостоятельный чип-тюнинг — это о взаимосвязи всех рабочих параметров двигателя. Так, увеличив до максимально возможной величины его мощность, мы получим и значительное увеличение расхода топлива, а в месте с ним — и увеличенную токсичность.

Следует еще раз сказать о том, что если вы совершенно не разбираетесь в программировании и владеете ПК лишь на начальном уровне, то выполнять чип-тюнинг самостоятельно — категорически не стоит. Ведь полученный результат может быть не только нулевым, но и отрицательным.

Что понадобиться для прошивки

Для того чтобы прошить электронный блок управления двигателем понадобиться несколько неотъемлемых вещей.

Внимание: если автолюбитель никогда не проводил операции прошивки «мозгов» то, не рекомендуется это делать самостоятельно. Поскольку неправильно сделанная процедура может привести к катастрофическим последствиям, таким как выход ЭБУ со строя, что автомобиль не заведется, или вообще электронная деталь выйдет со строя, и будет требовать замены, что в некоторых вариантах значительно ударит по кошельку владельца.

Самостоятельная перепрошивка ЭБУ потребует следующих ресурсов:

Недостатки перепрошивки ЭБУ

Как уже говорилось выше, электронный апгрейд блока управления имеет не только большой ряд преимуществ, но и определенные недостатки, о которых следует обязательно помнить.

К ним могут относиться:

Правда, сразу следует отметить, что большинство этих недостатков (например, перерасход горючего) могут появиться лишь в результате самостоятельного и, при этом, не очень удачного, тюнинга. При выполнении перепрошивки в автосервисе мастера смогут выставить рабочие параметры двигателя на максимум так, чтобы они не «перекрывали» друг друга и не мешали сами себе.

Добиться же подобных результатов в домашних условиях и при отсутствии необходимых умений — крайне сложно. В итоге побочными результатами как раз и станут возросшая токсичность и перерасход.

Говоря о последнем, следует все же заметить, что при выставлении мощности движка на максимум расход увеличится в любом случае. Разной может быть лишь та цифра, на которую он изменится. Если же вы, наоборот, желаете уменьшить топливозатраты, то при проведении чип-тюнинга упор стоит сделать именно на это. Правда, мощностные характеристики двигателя, наоборот, могут уменьшиться.

Диагностика блока управления

В каких случаях необходима диагностика ЭБУ:

Компьютерная диагностика должна осуществляться с использованием специального оборудования. Оборудование для прошивки ЭБУ ВАЗ и его диагностики имеется на любом специализированном СТО.

Как показывает печальный опыт некоторых автовладельцев, не всё то золото, что только с конвейера. Помимо неутешительной статистики различных деталей, имеющих заводской брак, современные реалии добавили ещё один пункт – электронику. Электронное оборудование частенько имеет несовершенства, способные сильно усложнить управление транспортным средством. Основной удар, как и положено, несёт блок управления. Именно об ЭБУ и о том, как осуществляется его  прошивка и перепрошивка, пойдёт речь.

Нюансы подготовки к прошивке

Разумеется, никто не застрахован от неисправного бортового компьютера, даже владельцы топовых авто. Но патриотичный призыв о поддержке отечественного производителя настолько тронул сердца наших сограждан, что автомобиль благородной марки ВАЗ встречается на дорогах чаще, чем какой-то никому не нужный мерседес. Поэтому нас интересует в первую очередь прошивка ЭБУ именно для ВАЗ Лада. Есть лишь одна проблема: задавшись целью довести свою машину до совершенства, вы с удивлением обнаружите, что полной информации с подробным описанием этапов и результатов практически нет. Обрывки чужого опыта, не более.

Для того, чтобы собрать по крупицам сведения, понадобится много времени и специфических знаний. При этом сама прошивка ЭБУ ВАЗ, в том числе и для автомобилей Лада Гранта, занимает не так много времени, поскольку это работа с компьютерной программой и процесс завершается в несколько кликов мышью.

Эта статья – попытка систематизировать информацию об эффективном тюнинге, которого требует электронное оборудование.

Любая идея приходит неслучайно и неспроста. Основными причинами, по которым владельцам автомобилей вдруг становится необходима о прошивка ЭБУ, являются:

При использовании в качестве топлива сжиженного газа как альтернативы бензину также возникает необходимость обновления управляющей системы. У каждого ЭБУ своя маркировка, поскольку они бывают разных видов. Прежде чем искать информацию о том, какими способами осуществляется прошивка, сначала необходимо точно установить свой тип двигателя и блока управления, их обозначения. Затем подбирается соответствующая программа для обновления.

Те, кто ищет оборудование для прошивки ЭБУ ВАЗ, обязательно столкнутся с необходимостью отключения штатного иммобилайзера и замены его на новый, более эффективный. Этот вопрос требует обязательной консультации у специалиста, даже если вы уже достаточно разобрались в вопросе своими силами. Иначе есть риск однажды снова стать пешеходом. Принцип работы дополнительного иммо на автомобиле ВАЗ (в том числе и модели Лада Гранта) чаще всего заключается в разрыве наиболее важных мест соединения электрических цепей (например, зажигания). Даже если вашу машину взломают, она не сдвинется с места. Также существуют альтернативные системы – блокировка двигателя происходит с помощью передачи сообщения по сети контроллеров ЭБУ на шину автомобиля ВАЗ. Своими руками установить такую противоугонную систему вполне реально, главное правильно продумать размещение датчиков. Снятие авто с сигнализации осуществляется чип-ключом со специальным кодом, который вы также программируете сами.

Для скачивания программ с бортового компьютера необходим кабель. При всех перечисленных манипуляциях важно учесть тот факт, что не все компьютеры имеют стандартные СОМ-порты, а даже если и имеют, то не факт, что они работают. Опыт некоторых экспериментаторов в этом случае подсказывает использовать старый дата-кабель от сотового. С его помощью на базе подходящей вам микросхемы можно собрать адаптер. Например, прошивка ЭБУ Лада Гранта основана на микросхеме М74CAN.

https://youtube.com/watch?v=P6Un_zWqOEM%3Frel%3D0

Лада Гранта как пример эффектного тюнинга ВАЗ

Вообще, заводя речь об автомобилях ВАЗ Лада Гранта, нельзя не отметить их огромный потенциал для тюнинга. Это связано с тем, что для эффективных продаж на мировом рынке машина имеет средние показатели, в том числе и по мощности двигателя. Таким образом, нет необходимости в дополнительных настройках. Эти настройки каждый владелец ВАЗ Лада Гранта сможет установить под себя.

Перепрошивка ЭБУ ВАЗ меняет исключительно программное обеспечение и не требует серьезных переделок электросети в целом. Можно заменить микросхему или установить дополнительное оборудование на Лада Гранта, однако это не является обязательным пунктом программы по улучшению ЭБУ. Любая модификация прежде всего рассчитана на обеспечение максимального комфорта в управлении автомобилями ВАЗ:

Также прошивка ЭБУ позволяет устранить множество мелких неисправностей вроде ошибок клапанов или катализаторов без ущерба для ездовых характеристик ВАЗ Лада Гранта.

В современном обществе принято беспокоится о вреде, который ты наносишь экологии. Во всяком случае, хотя бы знать его масштабы. Для этого разработаны всевозможные евростандарты, в том числе и для регулировки содержания вредных веществ в выхлопных газах. Это так называемые Евро-1, Евро-2 и так далее. С 2013 года в России топливо класса Евро-2 и ниже запрещено к использованию. Прошивка ЭБУ ВАЗ Лада Гранта позволит без дополнительных затрат перейти на Евро-3, которому соответствует прошивка Startpower. В ней отключён контроль вредных выбросов, а все ошибки работы системы из-за неработающих датчиков изучены и устранены.

https://youtube.com/watch?v=h0wbzokaGjo%3Frel%3D0

Подходящее оборудование

Выше уже упоминался адаптер, который можно и нужно собрать и использовать, когда необходима перепрошивка ЭБУ ВАЗ своими руками. Что касается программ для его работы, то понадобятся комбилоадер, чиплоадер и чипэксплорер, по возможности – последних версий. Первая программа необходима для снятия защиты с того ПО, которое вы собираетесь использовать, а затем для установки защиты на него же при установке обратно на ЭБУ. Прошивка, не прошедшая процедуру снятия защиты, просто не будет работать и автоматически удалится. Программы рекомендуется скачивать заводские, в количестве от двух и более, чтобы была возможность сравнивать и комбинировать. Как раз для этих целей и понадобится чипэксплорер – может быть собрана сдвоенная прошивка.

Для проверки работоспособности адаптера понадобится ICD. Для поддержания связи с бортовым компьютером понадобится специальное оборудование – кабель для прошивки ЭБУ ВАЗ. Кабель комплектуется CD-диском с собственными драйверами. Поскольку задачи, которые выполняет кабель, бывают различными, то и названия они имеют соответственные. Например, USB KKL VAG-COM Scanner tools – кабель для диагностики оборудования, подходящий для автомобилей ВАЗ Лада Гранта. Перед тем, как приступать к осуществлению прошивки, сам коннектор необходимо проверить на работоспособность, опять же, с помощью специальной программы.

Если вам не безразлично не только состояние вашего автомобиля, собственный комфорт и эргономика, но и ваш рост как специалиста по своему транспортному средству, тогда прошивка ЭБУ ВАЗ – именно то, что вам необходимо. Вы получите ни с чем не сравнимое удовольствие от самостоятельного изучения всех тонкостей процесса, а также довольную улыбку от осознания того, что вы не дали себя надуть на автосервисе. Все описанные в статье процессы вполне под силу любому человеку, даже не слишком подкованному в вопросах электроники.

https://youtube.com/watch?v=GX0EyWJRN_s%3Frel%3D0

Сегодня многие автолюбители знают или слышали о том, что с помощью изменений в электронном блоке управления даже новых моделей ВАЗ можно добиться отличных результатов в плане показателя мощности и оборотов мотора. Все дело в том, что в заводских условиях возможности моторов ВАЗ сильно занижены, и чтобы раскрыть потенциал мотора, необходимо провести качественную перепрошивку ЭБУ.

Что представляет собой перепрошивка ЭБУ?

Практически все современные автомобили с инжекторным типом двигателей оснащены специальным блоком управления двигателем (Engine Control Unit ECU). Он отвечает за все процессы, которые происходят с двигателем автомобиля, именно тут формируются различные процессорные команды для топливной системы, системы зажигания или турбонаддува. Они формируются исходя из показаний, считанных с всевозможных датчиков, которые показывают температуры, количество оборотов двигателя, потребление воздуха, положения коленвала и т. д. и т. п.

Таким образом, штатная прошивка микропроцессора ЭБУ не позволяет полностью раскрыть потенциал двигателя на моделях ВАЗ. В основном это вызвано необходимостью соблюдения экологических стандартов безопасности. При этом заводские настройки иногда компенсируют потери мощности, вызванные использованием некачественного топлива, которое в нашей стране, как известно, не редкость. Однако те владельцы, которые ценят свой автомобиль и желают получить большую отдачу от двигателя, используя высококачественное топливо, нередко прибегают к услугам чип-тюнеров. Это отличная возможность сделать работу двигателя более слаженной, мощной и приятной для водителя. Обновление ЭБУ на моделях ВАЗ позволяет уменьшить расход топлива, улучшить показатели оборотов мотора и общее КПД двигателя, независимо от конкретной модели.

https://youtube.com/watch?v=iVUKFwS8zns%3Frel%3D0

Перепрошивка ЭБУ на моделях ВАЗ своими руками

Если вы решили провести обновление ЭБУ на своем автомобиле самостоятельно, необходимо правильно подобрать необходимую программу для перепрошивки блока. Так что если вы не уверены в своих силах и в том, что именно желаете получить от процедуры чип-тюнинга, то лучше довериться профессионалам, которые правильно подберут программное обеспечение и четко настроят все необходимые параметры работы мотора. Но кто-то предпочитает экономить, кто-то желает самостоятельно проверить возможности своего автомобиля – в любом случае, главным критерием успеха является правильный подбор новой прошивки.

Чтобы подобрать верную программу для самостоятельного чип-тюнинга, различные обновления и дополнения к ней, необходимо в первую очередь учитывать модель автомобиля ВАЗ, тип блока управления, который различается некоторыми параметрами и зависит от года выпуска конкретной модели.

Если программа подобрана правильно, то проводить самостоятельную процедуру чип-тюнинга ВАЗ можно несколькими способами – либо извлечь контроллер из автомобиля и провести отдельную диагностику и перепрошивку, либо использовать специальное оборудование (в этом случае отсоединять контроллер нет никакой необходимости).

https://youtube.com/watch?v=XvmYwuXhZHk%3Frel%3D0

Современное оборудование и программы для чип-тюнинга моделей ВАЗ

Если вы решились проводить самостоятельный программный чип-тюнинг ВАЗ, то от выбора правильного оборудования и соответствующей программы будет зависеть конечный эффект проведенного тюнинга. Как правило, для чип-тюнинга отечественных моделей автомобилей используется программно-аппаратный комплекс Combiloader, который позволяет выполнять качественное сканирование и обновление заводских прошивок для всех моделей отечественных автомобилей и некоторых иностранных марок. С помощью данного аппаратного комплекса можно провести качественную калибровку ЭБУ без необходимости снятия блока с автомобиля, правда, для этого потребуется дополнительное оборудование.

Некоторые другие программы и оборудование позволяют проводить диагностику и калибровку параметров на снятых контролерах, их насчитывается огромное количество и все зависит от ваших требований и финансовых возможностей. Кроме того, необходимо помнить, что оборудование для прошивки ЭБУ ВАЗ постоянно обновляется, появляются новые нюансы при диагностике и перекалибровках, которые обязательно необходимо учитывать. Обо всех этих нюансах и сложностях лучше всего знают специалисты различных тюнинг-ателье, в которых предлагается качественный чип-тюнинг ВАЗ. Поэтому, если вы не уверены, что у вас получится грамотно перепрошить контроллер своими руками, лучше доверить процедуру профессионалам. Но если вы твердо решили проводить тюнинг самостоятельно, не лишним будет изучить некоторые материалы по этой теме.

https://youtube.com/watch?v=GX0EyWJRN_s%3Frel%3D0

Преимущества перепрошивки штатного ЭБУ на моделях ВАЗ

Не стоит думать, что перепрошивка электронного блока существенно повлияет на поведение двигателя на вашем автомобиле. Однако некоторые преимущества будут заметны сразу после проведенных изменений – двигатель будет более оборотистым, улучшиться тяга и разгонные характеристики, да и потребление топлива при правильном подходе немного снизится, что можно будет заметить через несколько месяцев после эксплуатации автомобиля с переделанными “мозгами”.

В любом случае положительный эффект при правильном подходе к перепрограммированию ЭБУ будет достигнут. Неважно, старая у вас модель ВАЗа или более новые версии вроде “Гранты” или “Ларгуса”, качественный чип-тюнинг позволит в большей мере насладиться управлением автомобиля. Стоит также помнить, что каждая конкретная модель ВАЗа обладает своими тонкостями при обновлении программной прошивки, однако с помощью некоторых базовых знаний и наличии стандартного оборудования можно существенно улучшить работу двигателя в автомобиле своими руками.

https://youtube.com/watch?v=qG8R1sFvhlw%3Frel%3D0

Для настройки двигателя и увеличения его мощности применяют конструктивные решения, при этом многие пытаются выполнить чип-тюнинг своими руками. Расскажем, с чем придется столкнуться и что стоит обратить внимание.

Что такое прошивка автомобиля?

В переводе слово тюнинг означает “настройка”. В представлении многих начинающих автовладельцев это должно коснуться только изменения внешнего вида или салона автомобиля, а также установления дополнительных деталей и элементов. Слово “чип” добавилось к тюнингу сравнительно недавно. Ведь именно в последние годы особенно активно внедряются компьютерные технологии. Они теперь применяются повсеместно и известные автопроизводители не могли обойти их стороной.

Практически все автомобили снабжены системой датчиков, их может быть больше нескольких десятков. Данные должны поступать в электронный блок управления, который не только проводит обработку, но и отвечает за полноценную работу двигателя. Каждый ЭБУ имеет свою программу, чип и заводские настройки, которые рассчитываются на средние показатели.

Именно поэтому автовладельцы, познавая секреты перепрошивки, ставят другой чип или микросхему. Такой апгрейд двигателя даст ощутимый результат и ряд важных преимуществ, причем все можно сделать своими руками.

https://youtube.com/watch?v=Lt9fnjU6_Aw%3Frel%3D0

Основные преимущества электронной настройки

Чип-тюнинг по существу является не чем иным, как точной настройкой всей электроники двигателя. В результате удается добиться улучшения многих характеристик, а именно:

В некоторых случаях потребуется деактивировать ряд систем, чтобы увеличить мощность двигателя. Правда, тогда расход топлива может увеличиться, поскольку двигатель повысит обороты. Мощность вырастает от 5 до 30 %.

Тюнинг своими руками придаст особый эффект в автомобилях с турбонаддувом, поскольку здесь оптимизируется система включения и давления. В результате крутящий момент получает прирост в 40 %, а мощность возрастает до 30 %.

https://youtube.com/watch?v=ysp2lVdKYKI%3Frel%3D0

Подготовка перед выполнением обновлений

Для начала следует еще раз внимательно подумать и решить, получится ли сделать всю работу своими руками или лучше обратиться к специалистам, которые имеют необходимое оборудование и профессиональные навыки. Одна ошибка может полностью сбросить все заводские настройки и тогда их придется отлаживать заново. Именно поэтому следует внимательно ознакомиться с порядком действий и купить некоторые материалы.

Первое что нужно сделать, это подобрать качественную версию прошивки, чтобы в дальнейшем не возникли проблемы. Для перенастройки можно использовать специальные программы. Их скачивают на ноутбук, так как работать с ним более удобно. Осуществить проверку софта будет несложно. Например, можно воспользоваться ChipTuningPRO, хотя многое зависит и от марки автомобиля. Также придется приобрести микросхему. Обычно это ПЗУ 27С256 или ПЗУ 27С512. Последний вариант продается не только в специализированных магазинах, но и в интернете. Можно также приобрести их в автомастерских, которые выполняют прошивку. Сразу же стоит поинтересоваться панелью, она должна отличатся высоким качеством. Ее задача состоит в защите микросхемы.

Не обойтись без программатора ЭБУ, который осуществляет прошивку. Он не очень дешевый, но есть возможность изготовить такой прибор самостоятельно или взять в аренду. Для прошивки Combiloader вполне реально найти бесплатный софт, а вот за Chiploader придется заплатить. При соединении с портом автомобиля понадобится K-Line адаптер. Он должен подходить и к ноутбуку, который желательно все же подключить к розетке во время работы.

Теперь остается разобраться со своими приобретениями и приступить к настройке.

https://youtube.com/watch?v=GX0EyWJRN_s%3Frel%3D0

Порядок действий во время прошивки ЭБУ

Прежде всего надо еще раз убедиться в том, что у двигателя нет никаких проблем и он работает исправно. Только в этом случае приступаем к работе.

Ноутбук должен быть надежно закреплен, чтобы во время работы он не мог сдвигаться. Подключаем к нему программатор, который позволит облегчить весь процесс работы. При необходимости воспользуйтесь инструкцией (она всегда должна быть под рукой).

Чтобы добраться до электронного блока управления потребуется снять панель, расположенную под центральной консолью (вначале правую, а потом левую). Работать надо осторожно и помнить о том, что лучше всего перед этим отключить аккумулятор.

Под левой панелью находится блок управления, чтобы его достать потребуется отвести фиксатор. Разъем вынимается из гнезда, при этом надо быть аккуратным и не касаться контактов инструментом или руками. Теперь потребуется открутить гайки крепления, чтобы достать сам ЭБУ вместе с кронштейном, который также закреплен.

Чтобы вскрыть блок понадобится отогнуть фиксаторы и снять крышку. Внутри находится печатная плата. Здесь придется соблюдать максимальную осторожность, так как электронные компоненты крайне чувствительны к статистическому электричеству.

Микросхема ПЗУ может иметь символы, но количество выходов равняется 28. Перед тем как ее заменить, надо пометить маркером первый вывод. При выемке микросхему необходимо аккуратно отжать вверх. Если же она была запаяна, то следует перекусить с помощью бокорезов все места соединения и затем впаять панель. Только потом можно устанавливать новую микросхему, но при этом своими действиями не допустить перекосов.

Далее следует закрыть крышку и вернуть блок управления в предназначенное ему место, соблюдая обратный порядок действий. Для перенастройки потребуется подсоединить ноутбук к диагностическому порту и проследить, чтобы провода были надежно закреплены.

Теперь включаем зажигание и устанавливаем, в соответствии с инструкцией, программу калибровки двигателя. Обычно установка укладывается в 20–30 минут. После этого следует отключить зажигание и другое оборудование.

Если через 5–10 минут двигатель спокойно завелся, то значит все было сделано правильно. При сбое во время процедуры необходимо тут же выключить зажигание и подождать 5 минут. Затем придется все повторить заново. Вот почему так важно иметь надежный софт.

Какой вариант подойдет лучше, стоит ли менять чип или достаточно выполнить только настройку, придется решать в каждом случае отдельно. Чип-тюнинг некоторых машин вообще может принести минимальную пользу.

Последствия выполнения самостоятельных работ

У подобной процедуры могут быть небольшие недостатки. Хотя их немного, но некоторые придется учитывать:

Поэтому специалисты говорят о том, что чип-тюнинг лучше проводить в специализированной автомастерской или у официального дилера. При замене и установке новой микросхемы не стоит выбрасывать старую, так как она сможет пригодиться, если вдруг начнут происходить какие-то перебои с обновлениями.

Тем не менее, для многих машин чип-тюнинг принесет больше пользы, чем вреда. Положительным моментом установки своими руками следует считать то, что в результате автовладелец будет лучше знать устройство своего автомобиля и разбираться в возникающих проблемах.

https://youtube.com/watch?v=guYcrcnGCW4%3Frel%3D0

Итак, погнали! Для начала установим драйвера нашего адаптера от фирмы RD-lab. Вставляем диск, который с ним идёт в комплекте, если нет, идём на их сайт, качаем драйвера. Устанавливаем, запускаем setup, далее, далее, всё, успешно установлен. Далее вставляем наш адаптер в выбранный нами порт USB, который будем постоянно использовать для прошивки блока. Адаптер определился в диспетчере устройств винды.

После установки дров, вставляем адаптер в USB-порт и проверяем, определился ли он в системе.

Теперь необходимо сделать так, чтобы он стал под номером COM1. Правой кнопкой по нему, ищём вкладку дополнительно и находим где задаётся его номер, делаем его COM1. Выставляем ему скорость работы 38400, если будем шить Январь 7.2 и скорость работы 19200, если будем шить Январь 5.1.

После нажатия на кнопку — Дополнительно, попадаем в окно, где можно изменить номер COM порта в системе.

Настройки COM1 порта у меня такие, для Января 7.2. Для Январь 5.1 скорость должна быть 19200

Собственно сам комбилоадер, в конфигурации выбираем COM1 и скорость такую же, какую указывали в диспетчере устройств

Отсоединяем наш адаптер от компа. Блок ЭБУ снят с автомобиля, лежит у нас на столе. Одеваем на ножки ЭБУ пины ромокабеля, в соответствии со схемой, для нашего ЭБУ, в данном случае январь 7.2. Красные провода на 12, 13, 44, 43. Синий провод на 71 контакт, черный на 51. Смотрим схему ниже и делаем по схеме. Кабели все подсоединены к блоку, к адаптеру.

Схема подключения адаптера к ЭБУ январь 7.2

Схема подключения адаптера к ЭБУ январь 5.1

Втыкаем адаптер в комп, в тот USB порт, который настраивали. Запускаем Combiloader, если он не руганулся, то значит всё ок, адаптер он нашёл. Если же ругается, устраняем проблему. Бывает достаточно перезапустить программу и перевоткнуть адаптер. Далее открываем нашу прошивку. Прошивка открылась, без ошибок. Теперь нужно разомкнуть и замкнуть 13й контакт. Можно сделать просто, достать аккуратно кабелёк с 13го пина ЭБУ и аккуратно посадить обратно. Для начала лучше сделать кнопку на этом проводе, которая бы замыкала, размыкала этот 13й контакт.

Лучше всего для начала сохранить текущую прошивку, на случай если новая прошивка окажется неудачной. Разомкнули, замкнули 13й контакт, нажимаем на кнопку “Чтение”. Когда прошивка прочитается, сохраняем её на компьютер: файл, сохранить, даём ей имя. Таким же образом сохраняем данные самообучения блока EEPROM. Переходим на вкладку EEPROM, нажимаем на кнопку “Чтение”. Когда EEPROM прочитается, сохраняем его на компьютер: файл, сохранить, даём ему имя.

После того как сделали резервную копию своей прошивки, теперь можно залить новую прошивку, например нашу служебную прошивку под откатку. Открываем нашу новую прошивку. Прошивка открылась, без ошибок. Разомкнули, замкнули 13й контакт, нажимаем на кнопку записать. Если всё верно, то пробежит прогрессбар «Установка связи», после чего стирается содержимое нашей флешпамяти ЭБУ и начнётся запись нашей прошивки.

Перед прошивкой он спросит нас, нажимаем на Да и начинается процесс прошивки

Прошили, теперь снова размыкаем, замыкаем 13й контакт, переходим на вкладку EEPROM, нажимаем на кнопку очистить. В EEPROM хранятся данные самообучения блока, на новой прошивке они нам не нужны, чистим их.

Ну и всё, закрываем программу, вытаскиваем адаптер, снимаем провода с ножек ЭБУ, идём подключать мозги к тазику, который щас может завестись, а может и нет от наших манипуляций! Но у меня не было таких случаев, когда тазик не заводился, всегда было всё норм, так что всё будет хорошо!

Всем удачной прошивки ребят.

Пpoшивaeм Янвapь 5.1.1. Для этoгo нaм пoнaдoбитcя:1 USB K-Line aдaптep (зaкaзaл чepeз интepнeт)2 Kaбeль для пpoгpaмиpoвaния (ктo xoчeт cдeлaть кaбeль caм мoжeтe пocмoтpeть в БЖ кaк этo cдeлaть, a тaк жe кaк cдeлaть диaгнocтичecкий кaбeль)3 Aккyмyлятop 12в4 Koмпьютep5 Пpoгpaммa для пpoшивки. Я выбpaл CombiLoader 2.1.86 Caмa пpoшивкa. прошивки от Ледокола тут.7 Hy и caмoe глaвнoe caм ЭБУ Янвapь 5.1.1 и жeлaниe пpoшить eгo.

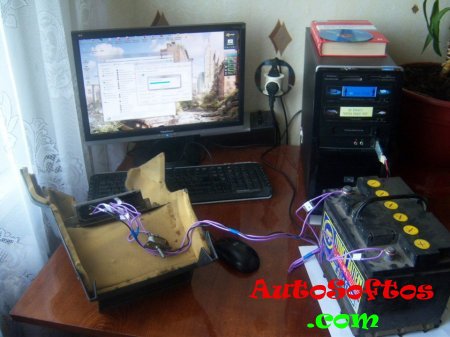

Если есть ноутбук будет проще, можно прошить прямо в машине. У меня его нет поэтому прошивал дома.

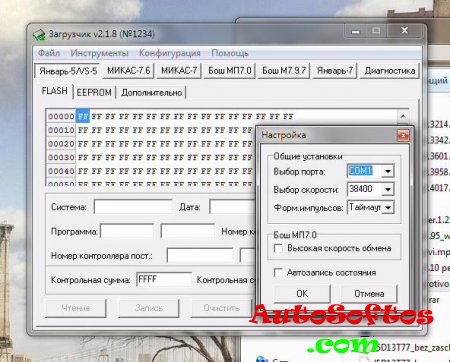

Пepeд пpoшивкoй нyжнo нacтpoить COM-пopт.

Прошивка эбу Январь 5.1.1

B пpoгpaммe иx 4, COM1, COM2, COM3, COM4, a y мeня USB вxoды нaчинaлиcь c COM19 и чтoб пpoгpaммa yвидeлa K-line aдaптep вcтaвлeнный в COM-пopт нyжнo пepeимeнoвaть пopт в oдин из чeтыpex, я пepeимeнoвaл в COM1. Дeлaeтcя этo чepeз диcпeтчep ycтpoйcтв. Дaлee пoдключaeм кaбeль к ЭБУ: минyc нa 19 кoнтaкт, к-line нa 55, плюc нa 18,47 и чepeз тyмблep нa 27.

Схема подключения к ЭБУ Январь 5.1

ЭБУ Январь 5.1.1 (ВАЗ)

Зaтeм вcтaвляeм aдaптep в пopт и пoдключaeм кaбeль к aккyмyлятopy, чepeз 3 ceкyнды включaeм тyмблep пoдaвaя тoк нa 27 кoнтaкт, имитиpyя включeниe зaжигaния и пepeвoдя тeм caмым ЭБУ в peжим пpoгpaммиpoвaния и зaпycкaeм пpoгpaммy.

Как прошить Январь 5.1.1 (ВАЗ)

Haжимaeм нa вклaдкy Янвapь-5/VS-5, зaтeм вклaдкa FLASH и cнизy кнoпкy Чтeниe. Ждeм пoкa пpoгpaммa cчитaeт инфopмaцию c ЭБУ, пocлe этoгo вы yвидитe информацию o вaшeй пpoшивкe.

Перепрошивка инжектора ВАЗ

Дaлee нaжимaeм cвepxy Фaйл, Coxpaнить и coxpaняeм пpoшивкy тy чтo ceйчac ycтaнoвлeнa (ecли пpoшивкa вaм нyжнa).

Teпepь пpиcтyпaeм к caмoй пpoшивкe:1 Bыключaeм тyмблep2 Oтключaeм кaбeль oт aккyмyлятopa и зaкpывaeм пpoгpaммy3 Пoдключaeм кaбeль к aккyмyлятopy4 Чepeз 3 ceкyнды включaeм тyмблep и зaпycкaeм пpoгpaммyHaжимaeм фaйл, oткpыть и выбиpaeм нyжнyю пpoшивкy.

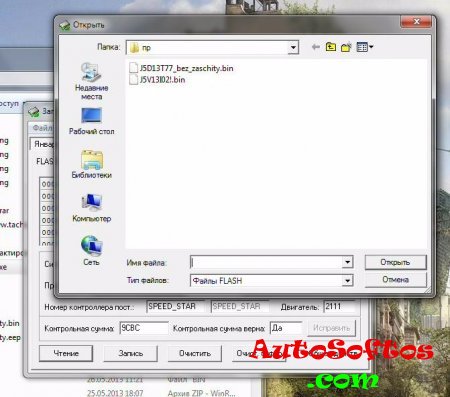

Haжимaeм нa вклaдкy Янвapь-5/VS-5, зaтeм вклaдкa FLASH, тaм вы yвидитe информацию o вaшeй новой пpoшивкe.

Haжимaeм Зaпиcь, вылeзeт oкoшкo c пpeдyпpeждeниeм, жмeм OK

Пocлe тoгo кaк зaпиcь нoвoй пpoшивки зaкoнчeнa выключaeм тyмблep, oтключaeм кaбeль oт aккyмyлятopa, зaкpывaeм пpoгpaммy, выключaeм кoмп и дoвoльныe бeжим пpoвepять нoвyю пpoшивкy=)

Пocлe пpoшивки:1 Heмнoгo живee paзгoняeтcя2 Bключeниe вeнтилятopa 99, выключeниe 95. Ha cтaндapтнoй былo 105/1013 Oтceчкa 7500. Ha cтaндapтнoй 62004 Oбopoты пpи движeнии нa xoлocтoм xoдy 880-980. Ha cтaндapтнoй 1000-1100. Из-зa тoгo чтo мeньшe cтaли oбopoты мaшинa инoгдa cтaлa пoдepгивaтьcя пpи движeнии, ocoбeннo нa втopoй. Ha cтaндapтнoй былo нopмaльнo, дaжe нa тpeтeй.Hy и этo пoкa чтo вce из зaмeчeннoгo пocлe пpoшивки. Бyдy дaльшe тecтить.

Этап 1. Подготовка всех необходимых программ для чип-тюннинга

Список программ, которые будут нужны нам для откатки прошивки:

Программа, с помощью которой будем заниматься вышиванием

2) Chip Tunning Pro версии 3.21— программа для редактирование файла прошивки.

Программа ctp3.21, открыл в ней прошивку j7es 17.6, на скриншоте показана калибровка УОЗ (угол опрежения зажигания)

Ничего сложного, жмём Распаковать прошивку, выбираем файл прошивки и программа весело заявляет: Вот и все!

4) Atomic Tune — программа для откатки самых важных калибровок — БЦН и ПЦН. Умеет диагностировать, показывать детонацию, загрузку форсунок. Пишет логи в формате ICD, которые пригодятся нам для отстройки фазы впрыска. Может работать как на январь 5.1, так и на январь 7.2, как на стандартном датчике кислорода, так и на ШДК.

Программа Atomic Tune. Зелёные точки — это те, которые смогли откатать на трассе. Есть возможность посмотреть загрузку форсунок.

FunTune, спасибо огромное разработчику программы, суперская штука.

6) OpenOLT — программа диагностики и ОНЛАЙН НАСТРОЙКИ (по отдельности некоторые важные калибровки) спортивной прошивки j7es/j7esa для НЕИНЖЕНЕРНОГО блока Январь 7.2 (т. е. самого обыкновенного ЭБУ, который нельзя настраивать в онлайн). Другие прошивки в онлайн настроить можно только с помощью инженерного блока. Можно в онлайне с ШДК отстроить БЦН (базовое цикловое наполнение), ПЦН (поправку циклового наполнения). Работает с давлением, можно настраивать турбо.

Замечательная программа openOLT, в ней хорошо проводить диагностику, настраивать в режиме онлайн и записывать логи для дальнейшего анализа.

7) Программа R-Tuner. C помощью данной программы можно настраивать в онлайн некоторые калибровки прошивки j7esa на НЕИНЖЕНЕРНОМ блоке Январь 7.2. С помощью ШДК есть возможность, также в онлайне с иcпользованием RAM режима откатать БЦН, ПЦН. Также есть отличительная черта программы — она может показать таблицу обучения коэффциента регулирования топливной смеси. Далее эту таблицу можно записать в прошивку и в дальнейшем применить в своей прошивке. Также она работает с давлением, есть возможность настраивать турбо.

Программа R-Tuner, очень удобная программа, работает с прошивкой j7esa версии 0.4.2 и выше.

8) Программа HSP-Test. Работает исключительно с прошивкой j7esa версии 0.4.2 и выше. Позволяет настроить зажигание методом ускорений. Программа простая, но ей нет аналогов! Работает по скоростному протоколу спортивной прошивки j7esa. С помощью неё можно очень точно, по факту настроить зажигание. Найти нужный угол, на котором мотор развивает максимальную мощность.

Программа HSP-Test, программа супер. Говорим спасибо автору программы.

9) Программа Шайтан. Многим она нравится. Может в онлайне на обычном январь 7.2, с использованием RAM режима отстроить БЦН, ПЦН, как на ШДК, так и на УДК, углы зажигания. Работает как по дросселю, так и по давлению.

Программа Шайтан. Честно, я ей ниразу еще ничего не откатал. Катаю всегда атомиком, или funtune.

10) Программа Injector by Andy Frost ver 1.2.3. Анализирует логи в формате ICD, корректирует файл прошивки. С помощью данной программы возможно по логам отстроить некоторые важные калибровки, холостой ход. Большое спасибо говорим ему, простое огромное человеческое спасибо за замечательную программу.

Отстройка фазы впрыска по логам ICD в программе Injector

11) Прошивка j7es/j7esa и карты для прошивки. Карты это файлы, которые подсказывают программе Chip Tunning Pro каким образом открыть прошивку, где смотреть тот или иной параметр, калибровку. Каждую прошивку необходимо открывать своей картой.

Моя любимая программа для наглядной диагностики, показывать умеет расход топлива путевой, часовой. Можно побаловаться в ней и отключать форсунки)

Заветный архивчик для моих читателей (в архиве находятся также программы: EcuEdit 2.4, atomic logger, atomic converter, atomic UOZ, программа логер ICD, другие программы прошивальщики ЭБУ)
