На подавляющем большинстве техники, исключением не является и отечественный ваз-2112, сцепление играет одну из самых ключевых ролей. Без него невозможно плавно тронуться с места, переключить скорость на ходу автомобиля без определённых усилий тоже является проблемой. В общем, без сцепления никуда! Постоянная нагрузка повышает риск износа деталей, поэтому следить за требуемой функциональностью входит в обязанности каждого автолюбителя. Недостаток внимания выльется в большие неприятности.
Что представляет собой сцепление ваз-2112, как происходит его замена, регулировка, будет и рассказано дальше. И для начала нужно усвоить принцип работы этого узла. Механизм сцепления разъединяет первичный вал КПП от коленчатого вала двигателя. Это действие позволяет начинать движение и переключать передачу скоростей.
Основные детали сцепления
К сожалению, на ваз-2112 не предусмотрена система гидравлики сцепления. Поэтому нужно, не дожидаясь когда тросик порвётся, вовремя его менять.
Признаки неисправности
Заметив хотя бы один признак из вышеперечисленных, стоит сразу же заняться заменой сцепления на ваз-2112.
Этапы проведения работ замене сцепления

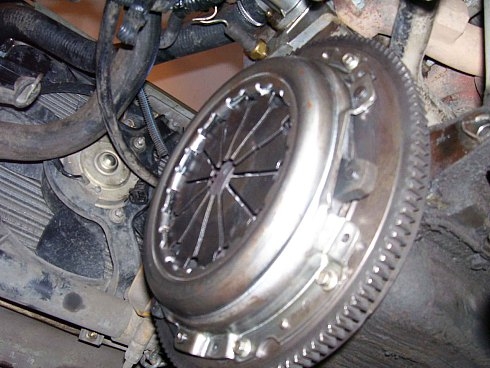

На ваз-2112 замена сцепления начинается со снятия коробки переключения передач. Делать это гораздо удобнее на эстакаде или смотровой яме.
Надо запомнить, что вытащив один привод, на его место, чтобы поддержать дифференциал, устанавливается, к примеру, подходящая трубка. И масло необходимо слить с картера коробки. Можно заменить, пользуясь случаем. Автолюбители со стажем осуществляют ремонт муфты, не снимая коробку передач. Для этого два верхних болта заменяются на болты гораздо большей длины. Тогда КПП можно не снимать. Длина болтов позволит сдвинуть её в сторону см. на 15. Поперечную тягу откручивать в этом случае не надо. На неё можно будет положить заднюю часть коробки. Таких условий достаточно, чтобы поменять все детали узла сцепления вполне возможно.
Установка муфты сцепления и её замена
Алгоритм замены сцепления на ваз-2112 таков:
Наиболее трудоёмкий процесс состоит в перемещении коробки передач. Вес у неё достаточно большой. Таков краткий перечень действий при замене выжимного подшипника ваз-2112.
Замена тросика сцепления
Приобретение запчастей обойдётся в довольно круглую сумму и за работу на СТО сдерут столько же. Поэтому лучше заняться этой проблемой самостоятельно, сэкономив свои деньги.
Поменять тросик не так уж и трудно. Единственная сложность заключается в протяжке его из-под капота в салон. Отверстие небольшое, не очень удобно, но всё решаемо и вполне выполнимо. А закрепить трос на вилке и педали дело 5 минут. На весь процесс потратится около получаса.
Замена выжимного подшипника достаточно трудоёмкий труд и чтобы лишний раз не сталкиваться с этим, специалисты настоятельно рекомендуют все детали муфты сцепления заменять на новые. Внимательно прочитав этот материал, можно собственноручно выполнить замену износившихся деталей.
В данном материале мы поговорим про регулировку сцепления на автомобиле ВАЗ 2110, определим основные ситуации для проведения подобных работ, а также расскажем о последовательности выполнения работы.
Когда нужна регулировка
Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.
Сцепление сильно влияет на работу всего автомобиля. Что уж говорить, без него вы не сумеете включить ни одну передачу. Следовательно, никуда уехать вам не удастся.
Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.
Вообще работа выполняется в два этапа:
Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.
Теперь мы поговорим про два основных этапа настройки.
Ход педали
С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.
Гайка и контргайка
Но с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.
Раз ситуация требует, будем выполнять. Разбирать ничего не придется, потому этот процесс может выполнить даже новичок, не имеющий большого опыта в ремонте автомобилей.
Процесс настройки заключается в следующем:
Подобными простейшими действиями вы сможете самостоятельно выполнить работу на вашем автомобиле. Но учтите, если трос или другие составляющие привода сцепления имеют следы деформации, износа, лучше не рисковать, а сразу заменить их при проведении регулировки. Это обезопасит от множества проблем в будущем.
Регулировку сложной не назовешь, потому нет никакого смысла обращаться на станции технического обслуживания. Ну, разве что у вас много других дел и заниматься автомобилем вам некогда.
Автовладелец «десятки», может быть застигнут врасплох поломкой системы сцепления. Это означает, что предстоят незапланированные траты на запчасти и услуги автомастерской. Замена сцепления ВАЗ 2110 стоит недёшево, от 3 500 до 5 000 руб., не считая стоимости запчастей. Однако, есть вариант сохранить значительную часть личных сбережений и поменять изношенные детали на новые — самостоятельно. Скажем прямо, процедура это непростая. Но, действуя по инструкции, возможно ловко управится за один день.
На заметку! Не спешите с глобальным ремонтом, так как менять сцепление на ВАЗ 2110 в некоторых случаях пока рано. Возможно устранить образование дефекта регулировкой. На картере КПП, сверху, находится кронштейн крепления троса привода с двумя гайки. Подкручивая одну из гаек, возможно установить новых ход педали. После этого, механизм послужит ещё.
Подготовительный этап
Перед тем, как менять сцепление на ВАЗ 2110, предстоит подготовить место для проведения ремонта и инструмент. Для данного процесса, наиболее удачно подходят: автомобильный подъёмник или смотровая яма. Если таких условий нет, в силу безвыходного положения, возможно осуществить замену сцепления на 2110 в «спартанских условиях». Достаточно подыскать ровный участок поверхности в гаражном боксе, на машиноместе или во дворе.
Схема сцепления на ваз 2110: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10 — механизм автоматической регулировки длины троса; 13 — муфта выключения сцепления (выжимной подшипник); 14 — нижний наконечник оболочки троса; 15 — кронштейн, установленный на картере коробки передач; А — расстояние смещения поводка, проверяемое при установке троса (27 мм).
Также, для ремонта потребуется:
Что касается самого сцепления, то оно продаётся комплектами (3 в одном, 2 в одном) и деталями по отдельности.
В систему входит 3 заменяемых элемента:
Автовладельцу, практичнее поинтересоваться заранее, сколько будут стоить новые детали сцепления для замены на ВАЗ 2110. Это поможет подготовить необходимый бюджет. Цена запчастей имеет различный диапазон и зависит от производителя. Среди изготовителей качественных деталей, лидерами являются: Sachs, Luk, Valeo и Krafttech. Эти запчасти гарантированно подходят на автомобиль и имеют продолжительный ресурс эксплуатации. Детали плохого качества могут вовсе не подойти или выйти из строя в первые дни после ремонта.
После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль. Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки.
Процесс облегчается тем, что не придётся сливать трансмиссионное масло, отсоединять оси приводов и доставать тяжелый агрегат из-под машины. Наименьший набор операций экономит время. Однако, для подстраховки, необходимо иметь ёмкость наготове, куда в экстренном случае можно слить масло из КПП.
По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:
Первый этап, по замене сцепления на ВАЗ 2110 без снятия коробки, завершён. В результате демонтажа, появился доступ к корзине сцепления на двигателе и выжимному подшипнику на КПП. Выкручиваем болты крепления корзины на маховике и снимаем её. Аккуратно вынимаем выжимной подшипник с первичного вала.
После внимательного исследования снятых деталей становится ясно, стоит ли менять пакет сцепления целиком или можно ограничится сменой диска и подшипника. Стоит отметить, что замена корзины сцепления ВАЗ 2110 происходит раз в 80 – 150 тыс. км пробега, в зависимости от режима эксплуатации. Диск и подшипник изнашиваются чаще.
После покупки новых запчастей, приступаем ко второй части ремонта и делаем следующее:
На заметку! Желательно не оставлять коробку в подвешенном положение на длительное время (более 2-х дней). Дело в том, что на сальники приводов оказывается сильная нагрузка и они могут частично деформироваться. Образование повреждений приведёт к подкапыванию масла из трансмиссии при дальнейшей эксплуатации.
Регулировка сцепления на ВАЗ 2110 после замены
Качественно закончить ремонт, поможет настройка системы трансмиссии. Для этого, следует отпустить регулировочные гайки на тросике. Педаль сцепления поднимется. Берём линейку, и замеряем в салоне расстояние от передней стенки до педали. Рабочий ход, регламентированный инструкцией по эксплуатации, должен составлять 120 мм (±5мм).
Несколько раз нажимаем на педаль. Затем, закручиваем регулировочную гайку, попутно измеряя расстояние между педалью и стенкой. Как только, искомое значение 12 см будет достигнуто, затягиваем гайку, придерживая другим ключом контргайку. Аналогичную операцию по регулировке, после замены сцепления своими руками, можно произвести на ВАЗ 2110 с мотором 16 клапанов.
Какое сцепление лучше поставить на ваз 2110
Ниже приведены наиболее известные фирмы которые производят сцепление для автомобиля ваз 2110, предлогаю ознакомиться с ними и сделать свой выбор.
Заключение
Стоит согласиться, ремонт сложный — но, посильный. При этом, на руках остаётся существенно сэкономленная сумма денежных средств. В дополнение следует отметить, что замена сцепления ВАЗ 2110 с 8 и 16-клапанными моторами — полностью идентичная. Завод изготовитель устанавливал на автомобили одинаковые типы трансмиссий. Следовательно, инструкция: как заменить сцепление на ВАЗ 2110 не снимая коробки, будет актуальна для всех владельцев «десятого» семейства.
Сцепление играет в автомобиле роль связующего звена между трансмиссией и двигателем. Этот элемент ДВС принимает на себя “удар” и все нагрузки, возникающие при передаче крутящего момента от двигателя — коробке передач. Поэтому сцепление можно условно отнести к расходным материалам, т. к. довольно часто изнашивается и требует немедленной замены. Повлиять на износ сцепления невозможно, ну разве что вы умудритесь переключать передачи без его участия, хотя в таком случае это не пройдет бесследно по отношению к другим частям мотора.
Замена сцепления необходима в следующих случаях
В этой статье я расскажу, как заменить сцепление ВАЗ 2110 в домашних условиях без снятия коробки и слива масла.
Для работы вам потребуется
1. “Сорвите” болты крепления левого колеса, затем поддомкратьте переднюю часть автомобиля и поставьте на “козлы”.
2. Снимите колесо и открутите два болта крепления нижней шаровой.
3. Снимите “-” клемму с АКБ.
4. Снимите ДМРВ, затем ослабив хомут крепления гофры ДМРВ, достаньте воздушный фильтр.
5. Теперь необходимо снять трос сцепления с вилки сцепления. Отпустите две крепежные гайки, которыми трос крепится к скобе на КПП.
6. Открутите болт крепления стартера к коробке, затем открутите первый болт крепления КПП.
7. Головкой на “19” труба-усилитель. Рядом есть ещё один болт крепления КПП.
8. Отпустите эту гайку и верхний болт крепления стартера.
9. Снимите разъем с датчика скорости, затем открутите тросик спидометра.
10. Демонтируйте продольную растяжку в паре с рычагом.
11. Теперь открутите нижний болт крепления стартера.
12. Откручиваем 3-й крепежный болт КПП, в районе правого ШРУСа имеется еще одна гайка, которую нужно открутить.
13. Открутите два болта крепления реактивной тяги.
14. Отпустите гайку расположенную на хомуте тяги привода управления коробкой, затем снимите эту тягу с коробки.
15. Подставьте упору под двигатель, затем открутите две гайки крепления задней подушки. Это делается на всякий случай, чтобы в случае слишком большого опускания мотора у вас не порвало шланги.
16. Аккуратнейшим образом отведите КПП от двигателя и опустите на пол, она повиснет на полуосях.
17. Рекомендую заодно заменить также подшипник выключения сцепления.
Сделайте оценку износа, замените диск, а если есть необходимость то и корзину сцепления, проверьте в норме ли лепестки.
Дальнейшая сборка производится в обратном порядке. Всем спасибо за внимание, вот собственно таким нехитрым «макаром» производится замена сцепления ВАЗ 2110 без снятия коробки и слива масла.
Замена сцепления ВАЗ 2110 своими руками видео
Следует сразу отметить, что замена сцепления на ВАЗ 2110 — это кардинальная мера по ремонту узла. В некоторых ситуациях вполне можно обойтись ремонтом, который позволит продлить срок службы действующего сцепления. Сегодня мы рассмотрим эти вопросы более детально в нашем материале.
Задачи сцепления
Сцепление разработано для того, чтобы крутящий момент, идущий от коленчатого вала на коробку передач, переходит максимально плавно.
Собственно, на этом описание назначения можно закончить.
Как оно работает и из чего состоит
У ВАЗ 2110 сцепление однодисковое, имеющее центральную нажимную пружину. Привод работает за счет троса. Кожух крепится одновременно к нажимному диску и маховику. Конструкция также предусматривает наличие ведомого диска.
Заводская система сцепления для ВАЗ 2110 называется ВИС. Многие на нее жалуются из-за не очень эффективной работы, хотя другие уверены, что более достойной альтернативы для «десятки» не существует. Так что мнения на этот счет расходятся.
К главным компонентам системы относятся:
Выбор
Если планируется просто замена диска, приобретать полностью новый узел не имеет смысла с финансовой точки зрения. Но когда старое сцепление оставляет желать лучшего из-за качества работы, стоит задуматься о полноценной замене агрегата.
Сегодня рынок представлен обширным списком альтернатив европейского и китайского производства. Китайские запчасти использовать настоятельно не рекомендуем, а вот европейские аналоги стоит рассмотреть как замену ВИС.
Согласно проведенному исследованию среди владельцев ВАЗ 2110, определилась пятерка лучших комплектов для отечественной «десятки»:
Как мы уже отмечали, ВИС устанавливается стандартно и работает достаточно неплохо. Важным преимуществом по сравнению с европейскими аналогами является финансовая доступность. Но если кошелек позволяет, поменяйте старое сцепление на более качественное и дорогое.
В защиту системы ВИС отметим, что для ремонта часто хватает простой регулировки педали и . А если собираетесь полностью менять ВИС на ВИС, это не влетит вам в копеечку.
Популярные проблемы и их решение
Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.
Демонтаж, ремонт и замена
Выполнить замену сцепления на ВАЗ 2110 без снятия коробки передач можно, однако чаще всего применяют метод с ее демонтажем. Не обязательно снимать коробку, если вы просто хотите отрегулировать сцепление. А при ремонте не требуется сливать трансмиссионное масло.
Порядок проведения демонтажа и ремонта следующий:
Вполне возможно, что после замены или ремонта сцепление окажется достаточно тугим. Вновь выполнять разборку не придется, поскольку проблема решается путем регулировки педали хода, но уже со стороны салона автомобиля.
Как видите, сцепление для ВАЗ 2110 играет важнейшую роль, и следить за его исправным состоянием — прямая обязанность каждого автовладельца. Исправить проблемы, возникающие со сцепление, можно своими силами, не обращаясь на станции технического обслуживания. Но если вашего личного опыта, навыков и знаний недостаточно для подобных работ, лучше сразу обратитесь к специалистам.
Сцепление на ВАЗ 2110 является ответственным узлом в устройстве трансмиссии. Если просто, именно сцепление отвечает за создание максимально плавного перехода крутящего момента от коленчатого вала на коробку передач, а также обеспечивает возможность «мягкого» переключения передач.
В случае появления каких-либо проблем в работе этого узла необходим незамедлительный ремонт его составляющих либо замена сцепления в целом. Далее мы рассмотрим, в каких случаях необходима замена, как заменить сцепление ВАЗ 2110 самостоятельно, какой комплект лучше выбрать и т.д.
Сцепление ВАЗ 2110 однодисковое имеет центральную нажимную пружину, работа привода осуществляется посредством троса, кожух крепиться к маховику и к нажимному диску. Если коротко, можно выделить такие элементы:
Что касается поломок, основные неисправности сцепления ВАЗ 2110 связаны с его износом. Однако существует много других причин возникновения неисправности сцепления:
Так или иначе, при неисправном сцеплении водитель не может нормально управлять автомобилем, передачи переключаются с трудом, сцепление буксует, пропадает тяга и т.д. Решение – замена отдельных компонентов или всего узла в целом.
Кстати, если сцепление не сильно изношено, замена только вышедших из строя компонентов в ряде случаев позволяет заметно сэкономить. Например, установка диска сцепления обойдется дешевле, чем замена корзины сцепления и диска в сборе. Как правило, после дефектовки часто проводят замену только изношенных деталей сцепления (например, меняют только диск сцепления ВАЗ или выжимной подшипник).
Однако если состояние узла оставляет желать лучшего, отмечен комплексный выход из строя основных его составляющих (корзина сцепления ВАЗ, выжимной подшипник, ведомый шкив и др.), тогда это четко указывает на то, что лучше заменить сцепление полностью. Получается, все будет напрямую зависеть от состояния узла.
На деле, пятерка лучших комплектов:
Как поменять сцепление самостоятельно
Итак, замена сцепления на ВАЗ 2110 может быть выполнена силами специалистов или своими руками в условиях обычного гаража. Отметим, что процедура замены сцепления на ВАЗ 2110 не сложная. При наличии знаний и необходимого инструмента, ремонт и замену вполне можно провести самостоятельно.
Подготовительные работы по замене сцепления:
Самостоятельная замена сцепления ВАЗ 2110:
Еще добавим, что после замены сцепления, необходимо сделать центровку диска. После демонтажа картера сцепления, его необходимо осмотреть на предмет различных повреждений (трещины, изнашивание резьбы, ослабление «хватки» лап, удерживающих картер).
Общий объем ремонтных работ зависит от состояния агрегатов. Также отметим, что для установки диска и корзины сцепления необходимо воспользоваться имитатором первичного вала коробки передач.
Что в итоге
С учетом приведенной выше информации становится понятно, что сцепление ВАЗ 2110 представляет собой относительно простой в обслуживании узел. Это значит, что возникающие неисправности вполне возможно устранить самостоятельно. Основные сложности зачастую связаны только с демонтажем КПП.
Также отметим, что при выборе сцепления важно приобретать только качественные и оригинальные детали у поверенных поставщиков. Причина — на рынке имеется большое количество подделок известных брендов, причем не оригинальным может оказаться как готовый комплект известного производителя, так и детали по отдельности (корзина сцепления, диск, выжимной и т.д.).
Напоследок отметим, что параллельно замене сцепления опытные специалисты также рекомендуют выполнять замену масла в механической коробке передач, а также выполнять регулировку кулисы. В конечном итоге, комплексный подход позволяет получить четкую и плавную работу КПП, что значительно повышает комфорт при эксплуатации автомобиля с механической коробкой передач.
Владельцы отечественного автомобиля ВАЗ 2110 не редко сталкиваются со свистом в сцеплении, причиной которого служит выжимной подшипник узла. Причем это проблема не только «десятки», но и других автомобилей разных производителей, конструкция сцепления которых подразумевает применения данного элемента. Потому замена выжимного на ВАЗ 2110 — вовсе не исключительная проблема. Но решать ее нужно.
Что нужно знать
— это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.
Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.
Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.
Если выжимник неисправен, это может привести к разным последствиям:
Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.
Шум — признак потребности замены?
На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.
В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.
Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.
Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.
Снятие подшипника
Чтобы снять данное устройство, придется выполнить ряд последовательных действий.
Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:
Установка нового элемента
Когда вы завершили весь спектр работ по демонтажу, можно переходить к заключительному этапу — установке нового компонента.
Самостоятельно выполнить замену выжимного подшипника не очень сложно. Основная проблема заключается в демонтаже коробки переключения передач. Все остальные мероприятия тяжелыми назвать нельзя. Тем не менее, от вас потребуется аккуратность, последовательность действий и осторожность.
Не игнорируйте самое полезное, что вам только может пригодиться при ремонте своего любимого ВАЗ 2110 — руководство по эксплуатации. Там подробно описано буквально все, что требуется знать автовладельцу. С его помощью можно выполнить даже сложный ремонт, стоимость которого на специализированной станции технического обслуживания будет запредельной.
