Документация / Схемы / Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле. /

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Описание реле:

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Нумерация штекеров в соединительных колодках монтажного
блока ВАЗ 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Распиновка разъёмов монтажного блока ВАЗ-2113, 2114, 2115.

Комплектация монтажных блоков ВАЗ-2113, 2114, 2115.

Дата добавления: 14.07.2014

Единая справочная служба:

Перегорел предохранитель? Нужно искать блок предохранителей ваз 2114.Мы расскажем где он находится на ВАЗ 2114.

На данной странице представлена схема предохранителей ваз 2114. По ней вы без проблем сможете определить какой именно перегорел предохранитель ваз 2114. Местонахождение предохранителей на ваз 2114 смотрите здесь.

Первый блок находится под капотом у лобового стекла.

блок предохранителей реле инжектор ваз 2114

Реле ваз 2114-2113-2115

Если у вас есть конкретные вопросы, задайте их нам в нашем Телеграм канале!

Предохранители 2114-2113-2115

У вас может стоять блок предохранителей ваз 2114 другого типа. Схема представлена ниже.

Если такой блок у вас по каким-то причинам вышел из строя, его можно купить тут.

Есть еще один монтажный Блок предохранителей ваз 2114 в салоне авто.

предохранители в салоне ваз 2114

Реле бензонасоса ваз 2114

1 — реле бензанасоса

2 — главное реле

3 — реле вентилятора

f1 — предохранитель бензонасоса Ваз 2114, Ваз 2115

f2 — предохранителей цепей главного реле.

f3 — предохранитель электронного блока управления

Пару слов о самих предохранителях. Лучше всего брать сразу качественные, я в свое время очень намучился с предами с рынка. Они горят раз в два дня и не из-за замыкания, а из-з скачков напряжения. Особенно если у вас как у меня плохо работает генератор.

Вообщем я эту проблему решил, я заказал себе вот эти, качественные предохранители, заменил все свои часто сгоравшие предохранители на них и больше они у меня не горели. Так что если хотите сэкономить свое время заказывайте. Кстати с алиэкспреса заказывать я больше не советую, их там за эту цену много, но идут они долго и горят так же как и с рынка.

Навигация по записям

Причем со всей полной распиновкой, монтажный блок у меня типа 2114-3722010-60, правда последняя цифра не 60, а 20, но это не принципиально, эти циферки походу комплектация, перемычки, релюшки и прочая канитель, короче реле вентилятора в ней нет, в более старом есть эта релюшка.

А вот она схемка самого черного ящика, у меня, как не странно с ним вообще проблем никаких не бывает, как многие пишут.

Распиновка разъемов монтажного блока

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Что есть свеженького?

Замена топливного фильтра

Хранение личных вещей на складе

Виды фур для перевозки грузов

Автомобиль Инфинити QX80 (QX56) с современной OS Android и навигацией

Электрооборудование — это незаменимый компонент любого современного автомобиля. Даже на машинах, выпущенных 20-30 лет назад, уже с завода устанавливалось большое количество электрических систем. Что уж говорить об автомобилях образца 2020-2022 года выпуска.

Но сегодня говорим про продукцию АвтоВАЗ, которая уже сошла с конвейера много лет назад, но до сих пор остается востребованной на вторичном автомобильном рынке. Это уже практически легендарная модель 2114. В народе модель называют «четырка». Сокращенно от «четырнадцатая».

ВАЗ 2114, как и все автомобили, имеет электрооборудование, которое нуждается в защите. Для этих целей используются предохранители, собранные в монтажные блоки (МБ).

Понятие о предохранителях

Прежде чем рассказывать о монтажных блоках, нужно разобраться в сути предохранителей.

Это небольшие плавкие элементы, основная часть которых изготовлена из пластика (корпус). А внутри расположен металлический плавкий элемент.

При возникновении коротких замыканий, ток, превышающий номинальные показатели, приводит к оплавлению этого элемента. Так удается прекратить дальнейшую подачу тока на неисправную систему.

ВАЖНО! Каждый плавкий элемент (предохранитель) в МБ рассчитан на определенный номинал силы тока (А). Если ток оказывается выше этого показателя, то предохранитель оплавляется и контакт прерывается.

На этом принципе построена работа автомобильных предохранителей. Фактически один небольшой элемент способен защитить от выхода из строя целые электросистемы. Это электровентиляторы, фары, аккумулятор, аудиосистема, подсветка и многое другое.

Интересно! Не работает панель приборов ВАЗ 2114

Монтажный блок или предохранительный — это корпус, внутри которого собраны все используемые на автомобиле предохранители. Это сделано для удобства доступа к ним.

По мере развития автомобилей, количество электрооборудования увеличивалось. Следовательно, росло и число предохранителей. В итоге в машинах, таких как ВАЗ 2114, появилось сразу несколько блоков. Это основной и дополнительные.

Монтажный блок предохранителей ВАЗ 2114 (схемы)

Теперь переходим непосредственно к МБ, устанавливаемому на автомобили 2114 в разных комплектациях и с различными техническими характеристиками. Основной упор справедливо нужно делать на тип используемого двигателя.

Изучая подробно монтажный блок ВАЗ 2114, важно акцентировать внимание на использовании компанией АвтоВАЗ двух типов двигателей. Это инжекторный и карбюраторный силовой агрегат.

Они имеют конструктивные и технические отличия. И электросистемы для них предусмотрены разные. Вот почему монтажный блок ВАЗ 2114 инжектор 8 клапанов нужно рассматривать отдельно от монтажного блока, предусмотренного для карбюраторной версии четырнадцатой модели от АвтоВАЗ.

Первым на рассмотрении будет монтажный блок ВАЗ 2114 инжектор 8 клапанов. Такая модификация встречается чаще всего. К тому же, инжекторный двигатель справедливо считается лучше и современнее, чем карбюраторный аналог.

Так выглядит монтажный блок ВАЗ 2114 (инжектор). Но не стоит забывать, что автомобиль также выпускался с карбюраторным силовым агрегатом.

Для карбюраторной версии предусмотрен несколько другой монтажный блок предохранителей ВАЗ 2114. Не удивляйте, МБ на четырнадцатой модели полностью повторяет блок, предусмотренный для ВАЗ 2108. Никаких отличий между ними нет.

Схема соединений монтажного блока ВАЗ 2114

Далее будет представлена соединительная схема монтажного блока ВАЗ 2114.

На представленной схеме используются следующие реле монтажного блока ваз 2114.

Распиновка разъемов блока предохранителей ВАЗ 2114

Если вам требуется распиновка монтажного блока ВАЗ 2114, тогда подробная схема и разъяснения к ней будут представлены выше. Это полезная информация для электриков и для тех, кто хочет самостоятельно разобраться в нюансах работы, обслуживания и ремонта монтажного блока.

На рисунке выше вы видите все актуальные разъемы монтажного блока ВАЗ 2114. Но чтобы лучше понимать, что и как здесь представлено, нужно ознакомиться с расшифровкой распиновки. Для этого воспользуйтесь информацией из таблиц ниже.

Расшифровка распиновки представлена в следующих таблицах.

Маркировка и цветовые обозначения

Заводская маркировка позволяет даже новичку быстро разобраться в том, где какой предохранитель находится внутри монтажного модуля.

ВНИМАНИЕ! Специальная маркировка наносится на внутреннюю сторону защитной крышки, которой закрывается модуль.

Поэтому достаточно снять крышку, перевернуть ее и ознакомиться со схемой. Это избавляет от необходимости владельцам модели 2114 поочередно проверять каждый предохранитель на предмет целостности.

https://youtube.com/watch?v=Scfu9f-ox3o%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D1%26cc_lang_pref%3D%26iv_load_policy%3D3%26loop%3D0%26modestbranding%3D1%26rel%3D1%26fs%3D1%26playsinline%3D1%26autohide%3D2%26theme%3Dlight%26color%3Dred%26controls%3D1%26

Но иногда схемы на крышке бывает недостаточно. Чтобы было проще ориентироваться в параметрах плавких элементов, их выпускают в нескольких цветах. И для каждого цвета предусмотрен свой показатель тока (Амперы).

Конечно, это не уникальная разработка для модели 2114, а международный и общепринятый стандарт.

Чтобы владельцы четырнадцатой могли быстро ориентироваться в модуле, запомните следующие цветовые обозначения:

Дополнительно международные стандарты предусматривают использование деталей других цветов. Например, 1, 2, 3 и 4-амперные предохранители должны быть черного, серого, фиолетового и розового цвета соответственно. А 40А будет оранжевым, 50А — темно-красным.

Но поскольку в предохранительных модулях на автомобилях ВАЗ 2114 такие плавкие элементы не используются, подробно о них рассказывать не будем.

Замена и ремонт монтажного блока на ВАЗ 2114

При неисправностях требуется ремонт монтажного блока ВАЗ 2114. Не каждый автовладелец способен самостоятельно восстановить плату и другие элементы. Но демонтировать и заменить модуль намного проще.

Для снятия и замены владельцам ВАЗ 2114 нужно сделать следующее:

Салонный блок с плавкими предохранителями находится с правого бока от центральной консоли. Поэтому достаточно открутить боковую накладку, убрать в сторону и демонтировать узел.

https://youtube.com/watch?v=hVtFmPLh1Nc%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D1%26cc_lang_pref%3D%26iv_load_policy%3D3%26loop%3D0%26modestbranding%3D1%26rel%3D1%26fs%3D1%26playsinline%3D1%26autohide%3D2%26theme%3Dlight%26color%3Dred%26controls%3D1%26

(1 голос, среднее: 5 из 5)

Если вам требуется узнать расположение предохранителей и реле на ваз 2114, вы можете найти его здесь.

Описание реле:К1–реле включения очистителей фар;К2–реле-прерыватель указателей поворота и аварийной сигнализации;К3–реле стеклоочистителя ветрового окна;К4–реле контроля исправности ламп;К5–реле включения стеклоподъемников;К6–реле включения звуковых сигналов;К7–реле включения электрообогрева заднего стекла;К8–реле включения дальнего света фар;К9–реле включения ближнего света фар;F1–F20–плавкие предохранители;Х11 – выводы колодки жгута проводов.

Обозначение предохранителей на блоке прдохранителей

Перегорел предохранителе? Тогда поменяйте его, о том какой за что предохранитель отвечает, читайте здесь.

Нумерация штекеров в соединительных колодках монтажного блока

Если вам необходима схема предохранителей ваз 2114 и вы ее давно искали, тогда вот она, здесь вы найдете всю необходимую информацию для самостоятельного ремонта блока предохранителей, а также схематического изображения всех элементов монтажного блока.

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар.

Комплектация монтажных блоков ваз 2114

Часто бывает так, что вы не знаете как выглядит блок предохранителей на ваз 2114, ниже я разместил фотографию того как выглядит блок предохранителей, также где он расположен.

Как визуально выглядит блок предохранителей на ваз 2114

Где находится блок предохранителей на ваз 2114

Где находится блок предохранителей на ваз 2114

Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены предохранителями цепи заряда аккумуляторной батареи, пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок».

Монтажный блок 2114/2115-3722010 / -3722020: -3722010-08, -3722010-10, -3722010-18

Монтажный блок 2114/2115-3722010 / -3722020: -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68,

* В зависимости от монтажного блока

Дополнительный блок предохранителей и реле (система впрыска топлива)

Находится этот блок внизу слева под бардачком на центральной консоли

Дополнительные предохранители

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов.

Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ,  применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают диагностические разъёмы. Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.

Распиновка монтажного блока 2107

Цепи защищаемые предохранителями

Схема монтажного блока 2105-3722010-02 LADA 21054, 21074

Распиновка монтажного блока 2108

Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Схема подключения тахометра ВАЗ

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.

Распиновка монтажного блока 2110

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

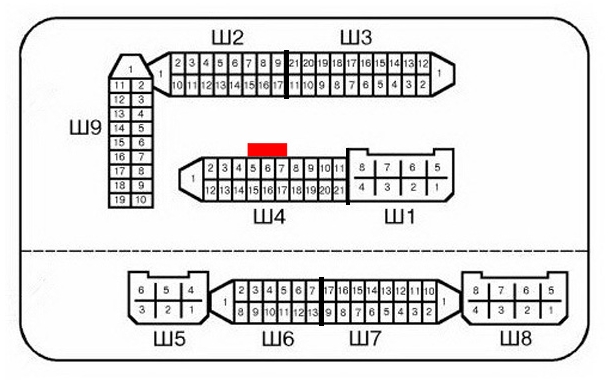

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
