Устройство карбюраторов автомобилей ВАЗ-2106 и ВАЗ-2103

На автомобиля ВАЗ-2103 выпуска 1972-74 гг. устанавливались карбюраторы 2103-1107010. С 1974 по 1976 г.г. на автомобили ВАЗ-2103 ВАЗ-2106 стали ставить карбюраторы 2103-1107010-01, а с 1976 по 1980 г.г. ВАЗ-2106-1107010. С 1980 г. устанавливают карбюратор «Озон» 2107-1107010-20 с распределителями зажигания, имеющими вакуумный регулятор опережения зажигания. Со старыми распределителями зажигания (без вакуумного регулятора) устанавливали карбюратор 2107-1 ID-7010-10, поступающий в запасные части и отличающийся от 2107-1107010-20 только отсутствием патрубка отбора разрежения для вакуумного регулятора. Карбюраторы с соответствующими распределителями зажигания взаимозаменяемы между собой.

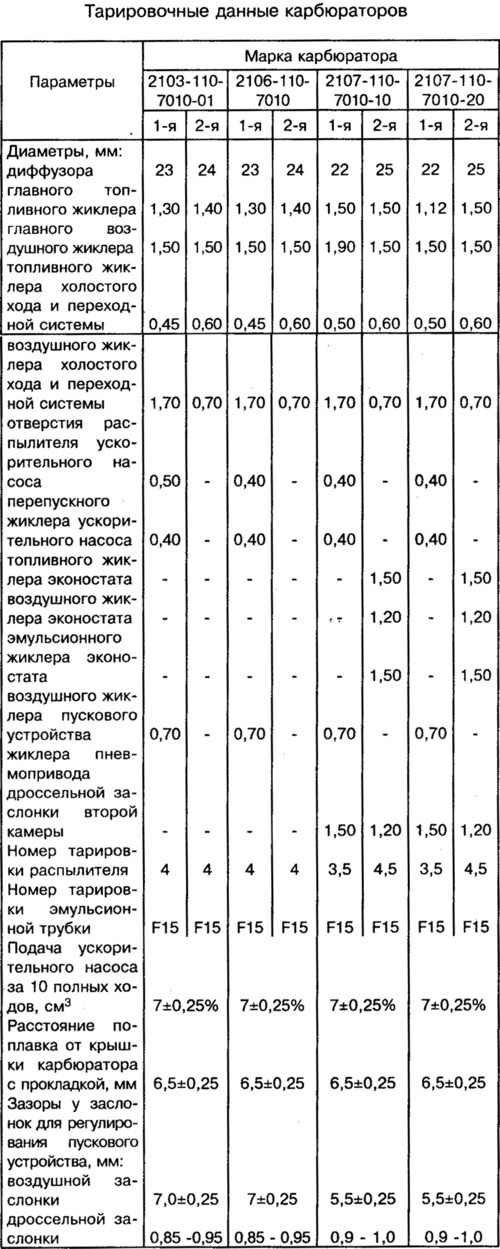

Основные данные карбюраторов приведены в таблице.

На автомобили ВАЗ-21063 устанавливается карбюратор 2105-1107010-20, который отличается от карбюратора 2107-1107010-20 лишь следующими тарировочными данными: диаметры главных топливных жиклеров составляют 1,07 и 1,62 мм; диаметры главных воздушных жиклеров — 1,70 мм; диаметры жиклеров пневмопривода дроссельной заслонки второй камеры — 1,2 и 1,0 мм; пусковые зазоры воздушной заслонки — 5 +0,5 мм, дроссельной заслонки — 0,7-0,8 мм.

На автомобиль ВАЗ-21065 устанавливается карбюратор типа «Солекс» 21053-1107010, показанный на рисунках 10-11 альбома. На данном рисунке альбома показан карбюратор 2107-1107010-20.

Карбюратор 2107-1107010-20 эмульсионного типа, двухкамерный, с падающим потоком. Открытие дроссельной заслонки первой камеры осуществляется от педали в салоне. Карбюратор имеет сбалансированную поплавковую камеру, две главные дозирующие системы, диафрагменное пусковое устройство, экономайзер (эконостат) с пневматическим приводом, диафрагменный ускорительный насос с механическим приводом, автономную систему холостого хода и переходную систему второй смесительной камеры, а также золотниковое устройство для вентиляции картера двигателя.

Карбюратор 2107-1107010-20 состоит из трех корпусных деталей: корпуса 13 карбюратора, крышки 17 и корпуса 54 дроссельных заслонок.

Крышка 17 имеет входные горловины смесительных камер. В крышке установлена воздушная заслонка 32, игольчатый клапан 26, поплавок 25, топливный фильтр 27.

На крышке крепится пусковое устройство. Рычаг 33 воздушной заслонки тягой связан с рейкой 35, а телескопической тягой 34 с трехплечим рычагом 38. В крышке выполнены каналы экономайзера (эконостата).

В корпусе 13 в больших диффузорах установлены легкосъемные малые диффузоры 30, изготовленные заодно с распылителями 31 главных дозирующих систем и распылителем эконостата. В корпусе выполнены каналы главных дозирующих систем, автономной системы холостого хода, переходной системы, ускорительного насоса, канал связи пускового устройства с за-дроссельным пространством. В корпусе установлены распылитель 19 ускорительного насоса; топливные, воздушные и эмульсионные жиклеры вышеперечисленных систем.

В корпусе 54 установлены заслонки первой и второй камер. На оси заслонки первой камеры установлены: рычаг 42 привода дроссельных заслонок от педали, рычаг 45, ограничивающий открытие заслонки второй камеры, рычаг 46 связи с воздушной заслонкой, кулачок 4 привода ускорительного насоса. На оси заслонки первой камеры находится золотник вентиляции картера двигателя. На оси заслонки 51 установлены рычаг 49, жестко закрепленный, и рычаг 48 привода заслонки, связанный через пружину с рычагом 49 и со штоком 47 диафрагмы пневматического привода. В корпусе выполнены каналы переходной системы и автономной системы холостого хода, установлены регулировочные винты 11 и 9 количества смеси и качества (состава) смеси холостого хода.

Как на ВАЗ 2106 отрегулировать карбюратор

Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.

Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

1. Регулировка поплавка

Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

Регулировка поплавка карбюратора ВАЗ 2106

На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в статье.

Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

2. Регулировка пневмопривода дроссельной заслонки второй камеры

Пневмопривод карбюратора ВАЗ 2106

Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

3. Регулировка положения дроссельных заслонок

Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

Положение дроссельных заслонок карбюратора ВАЗ 2106

При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

4. Регулировка пускового устройства

Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).

Регулировка пускового устройства карбюратора ВАЗ 2106

При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C» 0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

Если полностью утопить шток (4) пускового устройства, то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

Регулировка карбюратора ВАЗ 2106 на двигателе

Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

1. Регулировка привода карбюратора

Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

Привод акселератора ВАЗ 2106

Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

2. Регулировка холостого хода карбюратор ваз 2106

Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

Винты регулировки холостого хода карбюратора ВАЗ 2106

Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

Удачи на дорогах!

Настройка карбюратора Ваз-2106 своими руками.

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

Признаки неисправности

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

• Расход топлива увеличивается
• Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

• Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Регулировка агрегата

Карбюратор ДААЗ можно найти в классических автомобилях от АвтоВАЗа, а также в некоторых моделях УАЗ и ГАЗ.

Принципиальная схема карбюратора на ВАЗ-классике

Правильная работа любого автомобильного двигателя внутреннего сгорания целиком и полностью зависит от того, насколько качественно приготовлена смесь жидкого топлива и воздуха, а еще от того, какое количество этой смеси подается в двигатель. Кроме того, она приготавливается именно в карбюраторах. Еще одна важная задача этих агрегатов – правильное и равномерное распределение топливной смеси по цилиндрам двигателя.

Любой карбюратор ДААЗ в своей конструкции имеет несколько составных частей. Это диффузор, жиклеры, поплавочная камера, а также дроссельная заслонка.

Модификации карбюраторов ВАЗ

Если автомобиль оснащен старым двигателем, тогда там установлено устройство также старой модификации. В новых двигателях, которые в конструкции имеют вакуумный корректор зажигания, установлены более новые, усовершенствованные элементы. Это карбюратор ДААЗ 1107010 20.

Приборы изготавливаются на Дмитровском заводе, где производят не только эти детали, но и другие приборы для автомобилей.

Карбюратор – сложный и точный

Карбюратор ДААЗ считается довольно сложным прибором. В его составе можно найти множество самых разных узлов и компонентов. Рядовому, а тем более начинающему, автолюбителю знать все элементы не нужно. Это нужно только тем, кто предоставляет профессиональные услуги по настройке, регулировке, ремонту и другому обслуживанию.

Но мы не будем пугаться трудностей и огромного количества узлов и посмотрим устройство карбюратора ДААЗ конкретно.

Будем рассматривать прибор для ВАЗ 2107. Среди множества других деталей в конструкции выделяется поплавковая камера.

Агрегат имеет в составе такие важные узлы, как дроссельная заслонка и воздушная. Кроме этих узлов, вы найдете в конструкции жиклеры. Жидкое топливо в агрегате распыляется – для этого применены специальные детали. А самые важные узлы, которые можно отыскать в конструкции этого прибора, – это диффузоры. Они представляют собой сопла. С их помощью создается конфигурация воздушного потока.

Как работает карбюратор ДААЗ 1107010?

В тот момент, когда горючая жидкость окажется в поплавковой камере, количество топлива регулируется при помощи поплавка. Когда он всплывет, игольчатый клапан будет перекрывать возможности доступа для бензина, который стремится попасть туда. В этом плане данная камера по принципу действия напоминает унитазный бачок. Однако подача горючего осуществляется не мгновенно. Для начала оно должно быть пропущено через серию фильтрующих элементов. Там жидкость сможет очиститься от различных примесей.

Затем жидкость попадет в топливную камеру. Их в этом агрегате две. Карбюратор ДААЗ 2107 имеет в своей конструкции топливные жиклеры. Они необходимы для прохождения топлива.

Кроме топливных жиклеров различают еще и воздушные, сквозь которые поступает воздух.

Однако это не конец в вопросе приготовления топлива для ДВС. Перед тем как эмульсия поступит в цилиндры, она пройдет сквозь эконостат. На этом этапе горючая смесь будет обогащена.

Теперь при помощи все той же системы распылителей горючее отправляется в диффузоры. Этот этап – практически конечный. Карбюратор ДААЗ 2107 1107010 построен так, чтобы капли горючего в диффузорах завлекались мощным воздушным потоком. В результате смесь из воздуха и горючей жидкости достигнет центральной части камеры, где и произойдет смешивание.

Карбюратор ДААЗ 2107 среди прочих узлов имеет жиклеры, которые работают на холостом ходу. Этот режим отличается тем, что топливная эмульсия расходуется только из первой топливной камеры. Устройство агрегата и схема работы камер позволяют использовать вторую камеру только в случае, когда мотор выходит на свой рабочий температурный режим. Необходимость во второй камере наступает, когда двигатель набирает обороты либо испытывает нагрузки.

Карбюратор ДААЗ 4178

Это устройство применяется на некоторых автомобилях производства УАЗ и ГАЗ. Эта серия устройств, как и вазовские агрегаты, выполняет ту же функцию. Линейка моделей ничем не отличается по устройству. Здесь используются уже отлично показавшие себя технологии. Из конструкции можно выделить поплавковые камеры с улучшенными характеристиками, а также технологию последовательного открытия дроссельной заслонки.

В целом этот карбюратор устроен на такой же базе стандартных деталей, что и многие остальные. Поэтому рассматривать его конструкцию более подробно нет необходимости.

Настройка

Регулировка карбюратора ДААЗ – это комплекс из несложных операций. Чтобы начать работу, нужно выполнить прогрев двигателя до рабочих температур. Винт, регулирующий качество эмульсии в устройстве, следует открутить полностью. Дальше он вкручивается примерно на 2,5 оборота.

Винт, позволяющий отрегулировать количество эмульсии, необходим для настройки количества оборотов.

Если вы заметите снижение частоты вращения, то вам удалось найти тот переход, где можно регулировать уровень обогащения. Теперь вы должны только вкрутить винт качества и надолго о нем забыть. Вы смогли настроить карбюратор ДААЗ 4178.

Настраиваем карбюраторы ВАЗ

Прежде чем заниматься регулировкой, нужно определится с модификацией, которая стоит под капотом. Если ваша машина оснащена вакуумным корректором зажигания, тогда двигатель – последняя модель в линейке ВАЗ 2103 или 2106. В этом случае модель новая. Если вы точно знаете, что корректор отсутствует, то у вас модель старая.

Типичные неисправности

Карбюратор ДААЗ отличается некоторыми типичными для него «болезнями». Чтобы успешно настроить, нужно видеть и помнить его проблемы. Этот прибор несет ответственность за характеристики динамики в автомобиле. Поэтому неисправности проявляются в виде любых проблем подобного характера.

При неполадках, связанных с этим прибором, двигатель может плохо запускаться, «чихать».

Если наблюдается хотя бы одна из этих проблем, тогда нужно выполнить регулировочные операции.

Настройка поплавковой камеры

Поплавок обязательно должен иметь некоторый свободный ход. Зачастую он равен 6,5 мм с одной из сторон и 14 мм в другой. Чтобы отрегулировать его, понадобится шаблон. Его можно отыскать в продаже. В случае, если на вашем карбюраторе этот ход менее допустимого, слегка согните язычок на игольчатом канале.

Регулируем устройство пуска

В процесс регулировки входит и настройка пускового устройства.

Операции по регулировке выполняются на снятом устройстве. Крутите рычаг таким образом, чтобы это привело к закрытию дроссельной заслонки. Дальше вам понадобится перевернуть агрегат и выполнить замеры зазора, который образует заслонка и стенка. Нормальный размер составляет 0,85 мм.

Также необходима регулировка еще одного зазора. Его образует стенка канала и кромка заслонки в самой нижней своей части. Вам следует закрыть заслонку и полностью утопить шток пускового устройства. Заслонка сможет открыться, а допустимый размер составляет от 5 до 5,4 мм. Для настройки допустимого размера зазора следует крутить винт для регулировки.

Регулируем холостой ход

Сначала нужно убедится, правильно ли отрегулировано зажигание.

Затем покрутите в направлении против часовой стрелки количественный винт. Старайтесь добиться, чтобы коленчатый вал раскрутился еще. Добились? Теперь крутите винт качества до тех пор, пока не достигнете еще больших показателей.

Смысл этого всего в минимальном качестве топливной эмульсии, но чтобы обороты на холостом ходу при этом были от 850 до 900.

Вот так выполняется регулировка карбюратора ДААЗ.

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

• Выпускные 0,35;
• Впускные 0,20 мм.

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

• Выпускные 0,4 мм;
• Впускные 0,25 мм.

Расчет зазора

Для того чтобы узнать размеры шайб существует формула регулировки:

H = B + (A — C)

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Зазоры проверяем щупом. Желательно их иметь несколько с шагом 0,02 – 0,03 мм.

Правильная регулировка клапанов дает залог продолжительной жизни мотора.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм.  Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

На моторах, у которых 16 клапанов регулировка не требуется, так как тепловые зазоры выбираются в автоматическом режиме за счет гидрокомпенсаторов.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

https://youtube.com/watch?v=0Nl3MkkEcl4%3Ffeature%3Doembed

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.

Карбюратор собирается в последовательности, обратной разборке. При этом обращайте внимание на следующее:
– поплавок должен свободно вращаться на своей оси, не задевая за стенки камеры;
– игольчатый клапан должен свободно скользить в своем гнезде, без перекосов и заеданий, а поводок клапана не должен препятствовать движению язычка поплавка.
Чтобы при сборке не перепутать местами жиклеры первичной и вторичной камер, обращайте внимание на маркировку жиклеров и при установке их руководствуйтесь таблицей тарировочных данных, приведенной в начале главы.
Главные воздушные жиклеры 3 (см. рис. Схема главной дозирующей системы карбюратора и эконостата) имеют маркировки на верхней плоскости головки жиклера (например, «170»), которые обозначают диаметр отверстия жиклера (1,70 мм).
У главных топливных жиклеров 11 цифры наносятся на боковой по-верхности («162») и тоже обозначают диаметр отверстия жиклера (1,62 мм).
Эмульсионные трубки 13 первичной и вторичной камер у карбюратора данного автомобиля одинаковые. Однако на других моделях автомобилей они могут быть иными. Поэтому на цилиндрической поверхности, в нижней части трубок, наносятся цифры (например, «F15»), которые обозначают номер тарировки трубки.
На малых диффузорах 18 также имеются цифры (например «3,5»), обозначающие номер тарировки отверстия распылителя.
У топливных жиклеров холостого хода цифры выбиваются на цилиндрическом пояске (например, «50» или «60») и указывают диаметр отверстия (0,50 или 0,60 мм).

Установка пневмопривода дроссельной заслонки вторичной камеры

Видео про «Сборка карбюратора» для ВАЗ 2101

ВАЗ 2101 выпуска 1973г карбюратор Weber. трамблёр без ваккуумного регулятора опережения зажигания
Чистка и настройка карбюратора ВАЗ классика. Сделай сам!
КАРБЮРАТОР ВАЗ 2107 ДААЗ -СДЕЛАЙ САМ.Обслуживание карбюратора

Для основной прочистки карбюратора,не нужно снимать его со впускного коллектора,а достаточно снять только верхнюю крышку и основные каналы станут доступны для чистки и продувки.Желательно использовать для этого аэрозоль для читки карбюратора.

После снятия крышки,выкручиваем все жиклёры и продуваем их.
ГВЖ-главный воздушный жиклёр
ГТЖ-главный топливный жиклёр
Так же открутить нужно и гусак насоса ускорителя и продуть его.

Под ГВЖ находятся эмульсионные колодцы,в которые вставлены эмульмионные трубки,они одинаковые и взаимозаменяемые,все имеют одну маркировку F15.
Иногда они не так легко вынимаются и можно воспользоваться шурупом подходящего диаметра,вкрутить его от руки в эмульсионную трубку а потом извлечь из колодца.
Трубки имеют дырочки и их так же нужно продуть

После этого нужно достать малые диффузоры из камер карбюратора,они разные и для каждой камеры свой диффузор.Чтобы не перепутать их можно просто обратить внимание на внутренний диаметр,для второй камеры он больше.Так же они имеют маркировку сбоку 3-3,5 и 4-4,5 соответственно в зависимости от модели карбюратора.
В этих диффузорах тоже есть каналы,и хоть они достаточно большие,но всё равно бывают забиваются.

Затем выворачиваем электроклапан ну а если его нет,то вместо него будет просто бронзовая пробка.Внутри электроклапана или пробки,находится жиклёр холостого хода первой камеры.Его нужно вытащить и прочистить.

С противоположной стороны карбюратора,имеется небольшая бронзовая пробка жиклёра ХХ второй камеры,её тоже выкручиваем и вынимаем с него жиклёр,прочищаем и продуваем воздухом.

Потом после такой частичной разборки,нужно продуть все доступные каналы в карбюраторе,так же не забыв про каналы ХХ по бокам карбюратора.

В крышке карбюратора имеется фильтр грубой очистки,обычно там много ржавых отложений,если в карб давно не заглядывали.Нужно открутить пробку и вытащив сеточку и прочистить там всё.

Потом нужно собрать всё обратно при этом не перепутав жиклёры.
Для карбюратора 2105-1107010
ГВЖ 1 — 170
ГВЖ 2 — 170
ГТЖ 1 — 107
ГТЖ 2 — 162

Для карбюратора 2107-1107010
ГВЖ 1 — 150
ГВЖ 2 — 150
ГТЖ 1 — 112
ГТЖ 2 — 150
Так же иногда при сборке,неопытные «карбюраторщики» могут не правильно вставить малые диффузоры,вставлять их нужно так как на картинке.

подскажите как помыть лучше карбюратор с машины ВАЗ 2101??

Чистка Карбюратора “Дедовский Способ”

Вчера столкнулся с проблемой: машина стала глохнуть на холостых оборотах, стоит отпустить газ, как двигатель сразу стал глохнуть.

Мой небольшой опыт подсказал мне, что дело или в бензонасосе, или же загрязнился карбюратор. Поменяв насос топлива на немецкий, понял, что карбюратор засорился. Т. к. мой опыт общения с карбюратором очень мал, то промывать, снимая его с авто, побоялся. Попробывал продуть жиклеры насосом- результат ноль. Использовал специальный спрей для чистки- обороты стали меньше плавать, но без немного вытащенного подсоса все равно глохнет. Но значит, я был на верном пути.

Теперь я хочу рассказать про старый дедовский способ, что мне помог!

Я перекинул провода с трамблера 2 и 3й свечи наоборот. т. е. вторую свечу подключил к проводу для третьей, а третью свечу подключил к проводу от второй. завел двигатель, дал поработать минуту-две таким образом. изредка подгазовывал. Стреляло в карбюратор, но так и должно быть при таком “неправильном” подключении. псле этого снова подключил свечи правильно, и “о чудо! ” двигатель заработал как часы. Карбюратор очистился и машина стала прекрасно реботать и на холостых и разгоняться очень резво.

Таким образом, я считаю, что карбюратор при необходимости можно чистить таким образом. Если мой совет кому-то поможет, буду рад.

На самом деле это делается так.

Снимаете карбюратор внимательно запомнив какие тяги, винты и прочее как стоят. Лучше даже сфоткать со всех сторон. Поверьте, при сборке не пожалеете!

Смело разбираете его на три части — сначала откручиваете верхнюю крышку, аккуратно не повредив извлекаете прокладку. К верхней части крепится поплавок — вынимайте штифт, снимайте поплавок и очень аккуратно вынимайте игольчатый клапан. Если у клапана кончик чёрный — это резина — в ацетон нельзя! После снятия верхней крышки появятся винты крепления нижней и средней частей — выкручивайте. Внизу будет самая грязь, но пользы от её чистки, честно говоря меньше всего.

Далее. Все прокладки и другие резиновые части отделяем. Их мыть только бензином. Ещё лучше сразу заменить. Говорят, что разобранные части нужно на сутки замочить в ацетоне. Здорово, но трудно реализуемо. Можно делать по частям — моем одно часть, другая внизу мокнет.

Как мыть. Очищаем (тщательно!) снаружи, внутри легко доступные части. Набираем ацетон в шприц — брызгаем в трудно доступные — ветошью и щеткой тщательно очищаем.

Далее самое важное. По одному. выворачиваем жиклёры — отмачиваем несколько минут — трем ветошью — продуваем. В идеале черного налёта не должно остаться. НИ В КОЕМ СЛУЧАЕ не царапать даже мягкими материалами! В жиклёрах главное диаметр внутреннего отверстия. Вворачиваем на место в чистый корпус. В каждой части карбюратора много маленьких канальчиков — каждый заливаем из шприца ацетоном — ждём — продуваем. Повторить несколько раз.

Аккуратно всё собираем. Регулировку провести заново по любому. (Это, кстати, совсем не сложно на этой модели).

Важные замечания. Работы обязательно проводить в хорошо освещённом и чистом помещении. Пылинка, упавшая с потолка в маленький канальчик может запросто «убить» карбюратор. Стол должен быть устойчивым, чистым. Имеет смысл постелить чистую светлую ткань, т.к. будет не мало маленьких пружинок, шпонок. На всю работу обычно уходит 0,5 ацетона, шприц и охапка чистой ветоши.

Назначение и устройство карбюратора

Основная функция агрегата — обеспечивать приготовление и дозировку топливовоздушной смеси на всех режимах работы двигателя без участия электронных систем, как это реализовано в более современных автомобилях с инжектором. Карбюратор ДААЗ 2105, установленный на посадочном фланце впускного коллектора, решает следующие задачи:

Карбюратор состоит из 3 частей — крышки, основного блока и корпуса дроссельных заслонок. В крышке располагается полуавтоматическая пусковая система, сетчатый фильтр, поплавок с игольчатым клапаном и трубка эконостата. Верхняя часть крепится к среднему блоку пятью винтами М5.

Устройство основной части карбюратора более сложное и включает такие элементы:

• поплавковая камера;
• главная дозирующая система — топливные и воздушные жиклёры, большие и малые диффузоры (подробно показаны на схеме);
• насос — ускоритель, состоящий из мембранного блока, запорного шарикового клапана и распылителя для впрыска горючего;
• каналы переходной системы и холостого хода с жиклёрами;
• блок вакуумного привода заслонки вторичной камеры;
• канал подачи бензина в трубку эконостата.

В нижней части агрегата установлены оси с дроссельными заслонками и главные регулировочные винты — качества и количества топливовоздушной смеси. Также в данном блоке располагаются выходы множества каналов: холостого хода, переходной и пусковой системы, вентиляции картера и отбора вакуума для мембраны распределителя зажигания. Нижняя часть крепится к основному корпусу двумя винтами М6.

Видео: устройство агрегатов ДААЗ 2105

https://youtube.com/watch?v=SaycSxTsfyE%3Ffeature%3Doembed

Алгоритм работы

Без общего понимания принципа работы карбюратора сложно производить его ремонт и регулировку. Действия наобум не дадут положительного результата либо нанесут больший вред.

Принцип карбюрации основан на подаче топлива за счёт разрежения, создаваемого поршнями атмосферного бензинового двигателя. Дозировка осуществляется жиклёрами — деталями с калиброванными отверстиями, встроенными внутрь каналов и способными пропустить определённое количество воздуха и бензина.

Работа карбюратора ДААЗ 2105 начинается с холодного пуска:

На автомобиле с исправным силовым агрегатом и карбюратором холодный пуск производится без нажатия на педаль газа при полностью вытянутом рычаге подсоса.

На холостых оборотах дроссели обеих камер закрыты наглухо. Горючая смесь всасывается через отверстие в стенке первичной камеры, куда выходит канал СХХ. Важный момент: кроме дозирующих жиклёров, внутри данного канала стоят регулировочные винты количества и качества. Обратите внимание: эти регуляторы не оказывают влияния на работу главной дозирующей системы, действующей при нажатой педали газа.

При работе на холостых оборотах топливо поступает через нижнее отверстие, расположенное под дросселем

Дальнейший алгоритм работы карбюратора выглядит так:

При открытии дросселя топливная эмульсия идет в коллектор по каналам холостого хода и через главный диффузор

Неисправности и методы устранения

Регулировка карбюратора винтами не помогает избавиться от неполадок и делается один раз — в процессе настройки. Поэтому при возникновении неисправности бездумно крутить винты нельзя, ситуация только ухудшится. Выясните истинную причину поломки, устраните её, а потом переходите к регулировке (при необходимости).

Прежде чем браться за ремонт карбюратора, убедитесь, что виновником проблемы не является система зажигания, бензонасос или слабая компрессия в цилиндрах мотора. Распространённое заблуждение: выстрелы из глушителя либо карбюратора нередко принимают за неполадку агрегата, хотя здесь налицо проблема с зажиганием — искра на свече образуется слишком поздно или рано.

Какие неисправности напрямую связаны с карбюратором:

У перечисленных неполадок бывает несколько причин, поэтому предлагается рассмотреть их по отдельности.

Затруднённый пуск двигателя

Если цилиндро-поршневая группа двигателя ВАЗ 2105 находится в рабочем состоянии, то в коллекторе создаётся достаточное разрежение для всасывания горючей смеси. Затруднить пуск могут следующие неисправности карбюратора:

Проверка горючего в поплавковой камере делается без разборки: снимите крышку воздушного фильтра и дерните за тягу дросселя первичной заслонки, имитируя педаль газа. При наличии бензина носик насоса — ускорителя, расположенный над первичным диффузором, должен брызнуть плотной струёй.

Когда уровень бензина в камере карбюратора превышает допустимый, топливо может стекать в коллектор самопроизвольно. Горячий мотор не заведётся — ему сначала нужно выбросить лишнее горючее из цилиндров в выхлопной тракт. Чтобы отрегулировать уровень, выполните такие действия:

При закрытом игольчатом клапане расстояние между поплавком и картонной прокладкой должна составлять 6,5 мм, а рабочий ход на оси — около 8 мм.

Видео: настройка уровня топлива в поплавковой камере

https://youtube.com/watch?v=GhBapUbA8Rc%3Ffeature%3Doembed

Пропал холостой ход

Если двигатель глохнет на холостых оборотах, ищите неисправность в таком порядке:

Если с помощью предыдущих рекомендаций устранить неполадку не удалось, попробуйте задуть аэрозольную жидкость в отверстие корпуса дроссельных заслонок. Для этого демонтируйте регулировочный блок количества смеси вместе с фланцем, открутив 2 винта М4. В открывшееся отверстие залейте моющее средство, сам винт количества не крутите! При отрицательном результате, что случается довольно редко, обращайтесь к мастеру — карбюраторщику либо полностью разбирайте агрегат, о чём будет сказано далее.

Видео: чистка шарикового клапана ускорительного насоса

https://youtube.com/watch?v=gCOA2VLIfk4%3Ffeature%3Doembed

Падение мощности мотора и вялый разгон

Есть 2 причины, по которым двигатель теряет мощность, — недостаток горючего и выход из строя большой мембраны, открывающей дроссель вторичной камеры. Последнюю поломку легко обнаружить: открутите 3 винта М4 крепления крышки вакуумного привода и доберитесь до резиновой диафрагмы. Если она потрескалась, установите новую деталь и соберите привод.

Во фланце вакуумного привода есть выход воздушного канала, уплотнённый маленьким резиновым кольцом. При разборке обратите внимание на состояние уплотнителя и при необходимости поменяйте его.

При исправном приводе вторичного дросселя ищите неполадку в другом месте:

1. Ключом на 19 мм свинтите заглушку на крышке (находится около штуцера). Извлеките и прочистите фильтровальную сеточку.
2. Снимите крышку агрегата и выкрутите все главные жиклёры — топливные и воздушные (не перепутайте их местами). С помощью пинцета извлеките из колодцев эмульсионные трубки и задуйте туда моющую жидкость.

Причиной недостатка топлива может быть низкий уровень бензина в поплавковой камере. Как его правильно отрегулировать, описывается выше в соответствующем разделе.

Проблемы повышенного расхода бензина

Подача в цилиндры слишком обогащённой смеси — одна из распространённых неполадок. Существует способ удостовериться, что виноват именно карбюратор: на холостых оборотах двигателя полностью закрутите винт качества, считая обороты. Если мотор не заглох, готовьтесь к ремонту — силовой агрегат вытягивает топливо из поплавковой камеры, минуя систему холостого хода.

Для начала попытайтесь обойтись малой кровью: снимите крышку, выкрутите все жиклёры и обильно обработайте доступные отверстия аэрозольным средством. Спустя несколько минут (точно указано на баллончике) продуйте все каналы компрессором, развивающим давление 6—8 Бар. Соберите карбюратор и сделайте контрольный заезд.

Переобогащенная смесь даёт о себе знать чёрной сажей на электродах свечей зажигания. Перед контрольным заездом почистите свечи, а по возвращении снова проверьте состояние электродов.

Если местная промывка не дала результата, разберите карбюратор в таком порядке:

Дальнейшая задача — хорошенько вымыть все каналы, стенки камер и диффузоры. Направляя трубку баллончика в отверстия каналов, убедитесь, что пена выходит с другого конца. Эту же операцию проделайте сжатым воздухом.

После продувки поверните нижнюю часть на свет и убедитесь, что между дроссельными заслонками и стенками камер нет зазоров. Если таковые обнаружены, заслонки или нижний блок в сборе придётся менять, поскольку через щели двигатель бесконтрольно затягивает топливо. Операцию по замене дросселей доверьте специалисту.

Выполняя полную разборку карбюратора ДААЗ 2105, рекомендуется проделать весь комплекс операций, перечисленных в предыдущем разделе: прочистить жиклёры, проверить и поменять мембраны, отрегулировать уровень горючего в поплавковой камере и так далее. Иначе вы рискуете оказаться в ситуации, когда одна поломка без конца сменяет другую.

Как правило, нижняя плоскость среднего блока выгнута дугой от нагрева. Фланец нужно притереть на большом шлифовальном круге, предварительно выдернув бронзовые втулки. Остальные плоскости шлифовать не следует. При сборке используйте только новые картонные прокладки. Установите карбюратор на место и переходите к настройке.

https://youtube.com/watch?v=VI1A00DXDNY%3Ffeature%3Doembed

Указания по регулировке

Для настройки очищенного и работоспособного карбюратора следует подготовить такой инструмент:

• короткие плоские отвёртки с узким и широким шлицем;
• ключ рожковый размером 10 мм;
• то же, размером 8 мм;
• узкие пассатижи.

Первичная регулировка заключается в подгонке троса пускового механизма и тяги педали газа. Последняя регулируется просто: пластиковый наконечник выставляется напротив шарнира на оси карбюратора путём закручивания по резьбе. Фиксация производится гайкой под размер ключа 10 мм.

Тросик подсоса настраивается так:

Следующий шаг — проверка открывания дросселя вторичной камеры. Хода мембраны и тяги должно хватать, чтобы заслонка открывалась на 90°, в противном случае открутите гайку на тяге и подкорректируйте её длину.

Важно чётко выставить опорные винты дроссельных заслонок — они должны подпирать рычаги в закрытом состоянии. Цель — избежать трения края заслонки о стенку камеры. Регулировать холостой ход с помощью опорного винта недопустимо.

Регулировка холостого хода производится в следующем порядке:

1. Винт качества выверните на 3—3,5 оборота, количества — на 6—7 оборотов. Используя пусковое устройство, заведите двигатель. Если обороты коленчатого вала будут слишком высокими, уменьшите их винтом количества.
2. Дайте мотору прогреться, уберите подсос и настройте количественным винтом обороты коленвала 900 об/мин, ориентируясь по тахометру.
3. Спустя 5 минут заглушите двигатель и проверьте состояние электродов свечей зажигания. Если сажа отсутствует, регулировка окончена.
4. При появлении на свече чёрного налёта почистите электроды, запустите мотор и закрутите винт качества на 0,5—1 оборот. Показания тахометра выведите на 900 об/мин вторым винтом. Дайте двигателю поработать и вновь проверьте свечи.

Лучший способ настроить карбюратор ДААЗ 2105 — подключить к выхлопной трубе газоанализатор, измеряющий уровень СО. Чтобы выйти на оптимальный расход бензина, нужно добиться показаний 0,7—1,2 на холостом ходу и 0,8—2 при 2000 об/мин. Помните, регулировочные винты не влияют на потребление бензина при высоких оборотах коленвала. Если показания газоанализатора превышают 2 единицы по СО, то следует уменьшать размер топливного жиклёра первичной камеры.
