Ремонт генератора ваз 2114 своими руками

Ремонт генератора ВАЗ 2114

Процедура ремонта и возможная замена генератора 2114, является довольно серьезным и важным процессом. Для качественного ремонта генератора ВАЗ 2114 нужно владеть знаниями и навыками необходимыми для работы, в противном случае лучше обратиться к специалистам.

Проверить генератор на ВАЗ можно без демонтажа устройства с автомобиля. Чтобы произвести диагностику, вам понадобится помощник, а также мультиметр или вольтметр.

Как проверить генератор своими руками:

Ремонт и диагностика своими руками

Генератор ВАЗ 2114 является основным источником напряжения в автомобиле. Именно он вырабатывает электроэнергию при запущенном двигателе. Вспомните, что аккумуляторная батарея нужна по факту для одной цели – для запуска ДВС. Но, как и любой другой узел, генератор может выйти из строя полностью, либо какой-то из его элементов. И поэтому нужно проводить ремонт, причем сделать его можно без особых трудностей своими руками, не прибегая к помощи специалистов на станциях техобслуживания.

К сожалению, всегда есть мастера, которые, скажем так, «зазвездились». Другими словами – не берутся за ремонт отечественных автомобилей, хотя недавно совсем готовы были даже мопеды чинить. Ну что ж, нам и лучше – ремонт своими руками обойдется намного дешевле. Кстати, если генератору совсем «плохо», имеются повреждения крышек, обмоток, ротора, то намного проще окажется купить и установить новый. А теперь давайте рассмотрим особенности работы генераторной установки на автомобиле в целом и плавно перейдем к ремонту конкретно на ВАЗ 2114.

Место расположения генератора

Двигатель ВАЗ 2114

Генератор расположен под капотом машины, с лева от двигателя. Недалеко от передней правой фары автомобиля, относительно салона.

Способы решения проблемы

При возникновении подобной неисправности нужно решать проблему как можно быстрее. По сути, для этого существует три основных способа.

Какие нюансы есть у того или иного метода, представленного выше?

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, а уж после преобразовывать его в постоянный. Общая конструкция генератора:

Для нормальной работы генератора требуется две составляющие:

Достаточно вспомнить школьный курс физики – электрический ток появится в обмотке лишь в том случае, если на нее воздействует движущееся магнитное поле. Причем на выходе напряжение будет зависеть напрямую от величины этого самого магнитного поля. Значит, роторная обмотка – это источник постоянного магнитного поля, причем запитывается она через регулятор напряжения, следовательно, на выходе всегда будет одинаковое напряжение.

Со статорной обмотки снимается переменное напряжение. Причем обмоток три, соединены они в «звезду». Следовательно, получаем на выходе три фазы. Необходимо это в первую очередь для того чтобы уменьшить пульсации тока в бортовой сети. При помощи диодного моста, в котором находится шесть полупроводников, происходит выпрямление тока. А конденсатор отсекает всю переменную составляющую. По закону Кирхгофа электролитический конденсатор замещается разрывом при работе в цепи постоянного и проводником в цепи переменного тока.

Для ремонта своими руками необходимо знать основные поломки и методики их устранения. Итак, вот весь список:

Возможные неисправности и способы их устранения

Перед тем, как снять генератор и заняться его ремонтом, нужно убедиться в том, что узел работает с неполадками.

К примеру, если при активации зажигания в машине на приборке не загораются индикаторы и не функционируют датчики, причина может заключаться:

Если приборы на щитке работают, но не включается индикатор, причины следующие:

Признаки неисправности диодного моста генератора

Мост представляет собой цепь электрическую из диодов осуществляющих переработку сигналов переменных потоков тока в постоянный. Неполадки с генератором напрямую зависят от неполадок в диодном мосту.

Неполадки которые могут полностью оставить без заряда или зарядить аккумулятор больше нормы, в итоге образуют огромные негативные последствия с внутренней системой электричества автомобиля.

Функция диодной системы не только в процессе преобразования импульсов тока, но и в однополярной передаче его от генератора к аккумулятору. Соответственно если диод неисправен ток направляется в обе стороны, или подача тока полностью прекращена. Причиной повреждения и неисправности диодного моста в некачественных контактах, или в результате проникновения влажности.

Для проверки диодов, мост необходимо демонтировать, достаточно легкими манипуляциями.

Демонтируем диодный мост генератора:

Снятие диодного моста

Замена подшипника генератора ваз 2114

В общем после мойки мотора, зашумели подшипники генератора, терпения моего хватило на неделю. Почитал в инете инфу по замене, выяснил что подшипники есть 5-ти видов: 201, 202 и 301, 302, 303 2 вида передних и 3 вида задних или наоборот точно не помню. Заехал в «Ладью» решил купит 202 и 302 вышли они мне в 105 рублей, больше переживал что не подойдут. Вот они:

Приехал к друзьям в сервис начал снимать. Открутил верхнюю шпильку натяжки генератора, снял ремень, открутил болт на генераторе, снял с него клеммы, начал откручивать нижний болт крепления генератора, а он не вылазиет упирается в лонжерон, откручиваем крепление генератора от блока 3 болта на 15. В итоге вот он виновник торжества.

Снимаем реле регулятор (щетки) откручивая 2 болта. Снимаем пластиковую крышку с генератора, видим диодный мост. Крепится он на 4х болтах.

тут очень важный момент. 3 болта к которым крепятся клеммы от обмотки, у них есть текстолитовая шайба(выяснилось методом проб и ошибок об этом дальше), которая не дает обмотке замкнуть на массу. Откручиваем 4 болта снимаем диодный мост.

Далее вставляем между лопостями и корпусом генератора отвертку и очень осторожно откручиваем гайку крепления шкива.

Откручиваем 4 болта которые соединяют 2 части корпуса друг с другом, предварительно побрызгав все вдшкой. у меня лично получилось открутить обычной отверткой только один болт. Остальные открутил ударной отверткой.

Ставим 2 метки на обоих частях корпуса чтоб потом не перепутать, откручиваем 4 болта, теперь с 2х сторон между 2-мя частями корпуса ставим отвертки и пытаемся открыть его. Снимается задняя часть там из пластиковой втулки проще достать подшипник. Заднюю часть сняли, ложим между 2мя кирпичами переднюю часть генератора с якорем, накручиваем гайку на конец, и бьем сверху дабы снять якорь с подшипника. В итоге должно получится так.

Берем все туже переднюю часть, ложим на что нибудь твердое, берем головку на 30 или 32, ставим на подшипник и начинаем лупить что есть мочи 🙂 только нежно чтоб не разбить переднюю часть корпуса.

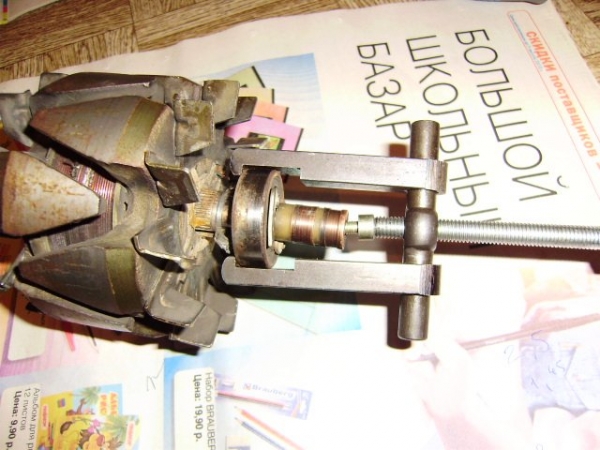

Дальше берем съемник для подшипников генератора, без него будет очень тяжело снять задний подшипник. Снимаем подшипник.

Берем штанген циркуль и мерием старые и новые подшипники. Ура мне повезло купил те что надо !

Осматриваем контакты якоря, куда прижимается реле регулятор(щетки), если есть канавки то дорабатываем наждачной бумагой. до:

Смотрим как проверить исправность генератора в мурзилке.

Дальше запрессовываем подшипник в переднюю часть корпуса генератора, той же головкой на 30 или 32 мощными ударами, берем зубило и по кругу керним подшипник, вы увидите там канавки. Одеваем якорь в в переднюю крышку, ложим опять между 2мя керпичами одеваем задний подшипник и осторожно, мощными ударами в центр подшипника запрессовываем до упора. Одеваем заднюю крышку, окуратно просунов клеммы обмотки через нее.

Тут тоже главное с орентировать клеммы обмотки по креплению диодного моста. одеваем диодный мост, подгибаем клеммы обмотки к нему и закручиваем 4 болта, 3 болта с текстолитовыми шайбами закручиваем где клеммы обмотки, берем тестер проверяем не замыкает ли обмотка с корпусом, если нет то все правильно закрутили. Одеваем реле регулятор, пластиковый пыльник, прикручиваем на место генератор, натягиваем ремень, заводим смотрим не горит ли лампа разряда аккумулятора на панели приборов.

П.С. В моем случае она горела и генератор за 10 секунд нагрелся так что дотронутся нельзя было. Я опять все снял и оказаласоль что я перепутал болты крепления диодного моста и у меня обмотка каратила на массу. Дай бог не че сгореть не успело, езжу и наслаждаюсь тишиной.

Проверяем регулятор напряжения

Как мы уже выяснили регулятор напряжения проверяется вместе с щеткодержателями, чтобы в случае повреждения цепи между щетками и регулятором мы моментально увидели эту проблему.

Для начала проверяем щетки, есть ли поломка или они изношены, соответственно на вашем ВАЗ 2114 замена щеток генератора неизбежна.

Готовим необходимые детали для проверки, это провода, аккумулятор для автомобиля, лампочка 12в, пальчиковые батарейки, для построения двух схем:

Проверка регулятора напряжения

Если регулятор напряжения работает исправно, значит, напряжение составляет 14,7 В. В случае если подача превышает норму, соответственно необходимо остановить поступление напряжения на щетки.

Если в регуляторе напряжения имеются неполадки, если лампа горит, причиной является повреждение регулятора. Если же лампа совсем не зажигается, причина в отсутствии контакта соединяющего регулятор и щетки, либо возможен обрыв цепи.

Регулятор подлежит замене, при напряжении менее  13В при включении приборов бортовой системы. Повышенное напряжение более 14,7В также может быть следствием повреждения регулятора.

Процесс удаления и обратной установки регулятора напряжения, полностью совпадает с процессом снятия щеток с генератора, т.к. они вынимаются вместе с регулятором напряжения.

Схема подключения генератора ВАЗ 2114 (2113, 2115)

На автомобили ВАЗ 2113, 2114, 2115 устанавливается несколько генераторов как отечественного так и иностранного производства. Помимо этого для установки на 2113, 2114, 2115 подойдут генераторы с других моделей переднеприводных автомобилей ВАЗ.

Электрическая схема подключения этих генераторов практически одинакова. На примере генератора 5102.3771 посмотрим как можно его подключить в бортовую сеть.

Схема подключения генератора автомобилей ВАЗ 2113, 2114, 2115

Схема подключения генератора на автомобиле ВАЗ 2114 (2113, 2115)

Описание схемы подключения генератора автомобилей ВАЗ 2113, 2114, 2115

Напряжение для возбуждения генератора при запуске двигателя подводится через замок зажигания на его вывод D (D+ регулятора напряжения).

В электрическую цепь включена контрольная лампа в комбинации приборов, которая должна гаснуть после пуска двигателя, и подсоединенный параллельно ей дополнительный резистор.

После пуска двигателя напряжение в обмотку генератора подается от трех дополнительных диодов, установленных в диодном мосту.

Цепь защищена предохранителем F16 (15А) установленном в монтажном блоке реле и предохранителей.

Оригиналы, аналоги, цены, артикулы

В корпусе ГУ установлены катушки в количестве 8 штук. Материал медь, способ соединения – «звезда». Ротор – это стальной вал, на тыльной поверхности которого напрессованы магнитопроводы, между которыми установлена обмотка.

К кольцам вала припаяны провода обмотки возбуждения, медно-графитовые щетки. После активации зажигания ток от аккумуляторной батареи проходит сквозь щетки, обмотку, образуя магнитное поле.

Таким образом, приводится в движение ротор, а переменный ток через катушки преобразуется в постоянный.

С тыльной стороны ГУ имеется два вывода с обозначением «+» и «–». Соответственно, клеммы с указанной полярностью подключаются к аккумулятору.

Для вращения ГУ нужен АКБ. Когда фактическое напряжение при работе агрегата будет выше напряжения батареи, генератор начнет раздавать питание потребителям батареи. Благодаря этому, сила тока бортовой сети поддерживается в заданном диапазоне.

Характерные причины выхода из строя ГУ на ВАЗ 2114 (2115)

Способы устранения поломок генератора ВАЗ 2114 (2115)

Схема электрической цепи

Ниже представлена схема электрической цепи генератора:

Генераторы для ВАЗ 2114 и Приоры в сравнении

Многие автолюбители имеют желание установить наиболее мощный вид генератора на свой автомобиль. В данном случае наиболее оптимальным вариантом будет генератор с кондиционером применяемый для установки на такие модели как Приора и Калина. Мощность составляет 115А, при мощности заводского экземпляра всего в 80 А.

Но есть небольшой нюанс, придется заменить шкив, это недорогая и достаточно легкая процедура.

Многие автовладельцы рекомендуют генератор модели Элдикс, с мощностью 115 А. Хорошая модель, но имеет огромный минус, невозможно достать запчасти.

Замена щеток генератора после их естественной амортизации

Причины амортизации щеток генератора:

При обычном ТО, на небольшие проблемы генератора внимания ни кто не обращает, по этой причине изношенные щетки всегда неожиданность. Не спешите сломя голову менять щетки в случае возникновении первичных симптомов неполадок. Выясните очаг неполадок, затем разбирайте корпус генератора.

Как произвести демонтаж щеток генератора:

Прежде чем провести работу по замене генераторных щеток, необходимо снимать вместе в сборке с регулятором напряжения, поэтому открепляем клемму минуса и отсоединяем от кожуха провода.

Для заметки! Обязательно смотрите износ щеток, они меняются при износе длинны стержня, достигающей меньше 0,5 мм. В случае если щетки нормальной длинны, возможная причина отсутствия заряда в неисправности регулятора напряжения или цепи регулятора щеток.

Ремонт генератора на ВАЗ 2113-ВАЗ 2115

1) Сперва необходимо снять генератор, разобраться с процедурой вам поможет статья: «Замена генератора на автомобиле». Затем снимите регулятор напряжения с генератора и выпрямительный блок, справиться поможет публикация: «Замена выпрямительного блока генератора на ВАЗ».

Примечание! Снять ролик возможно с помощью шестигранного ключа «на 8». В его отсутствие попробуйте подобрать плоскую отвёртку подходящего размера. Будьте аккуратны, не сорвите резьбу, отворачивая гайку.  Механизм снятия следующий: шестигранный ключ стопорит вал с установленным роликом от проворачивания, а гайка крепления ролика выкручивается накидным ключом  (фото 1). Снимите выкрученную гайку и её пружинную шайбу.  Кстати, данная шайба необычной формы, внимательно осмотрите её: с одной стороны она имеет выпуклую форму, а с другой – плоская. Выпуклой частью необходимо установить к гайке (фото 2).

2) Приступаем непосредственно к ремонту. Маркером либо мелом промаркируйте две крышки генератора, отметив их месторасположение относительно друг друга – вам необходимо установить их точь-в-точь как было.  Переходите к откручиванию четырёх болтов, расположенных по окружности генератора (фото 1). Далее, с помощью плоской отвёртки разъедините между собой обе крышки (фото 2).  Отсоедините крышку, расположенную со стороны контактных колец (фото 3, кольца указаны стрелками). Теперь снимите один из важных элементов генератора  –  статор, потянув за него и вынув (фото 4).

Примечание! Обязательно проверьте снятый статор на целостность, состояние должно быть приемлемым, внутренняя поверхность (указана стрелкой)  без царапин – следов задевания якоря.  Наличие следов и повреждений –  признак неисправности подшипников либо деформации крышки генератора.

3) Отделите крышку от ротора,  а сам ротор снимите – просто рукой возьмитесь за ротор и вытащите вал (фото 1, вал ротора указан красной стрелкой) из подшипника (обозначен стрелкой синего цвета). Если вал не вытаскивается, закрутите на него гайку, ранее крепящую ролик.  Устанавливать ролик нет необходимости, просто гайку навинтите. Тогда, начав выбивать вал, ротор не вылетит из подшипника и не ударится об асфальт.  Закручивайте гайку не до конца, лишь немножко навинтив на резьбу. С помощью молотка и деревянной проставки выбейте вал с ротором из подшипника, контролируя усилия. Сняв ротор, осмотрите крышку (фото 2). Особое внимание обратите на подшипник, рукой повращайте его: внутреннюю часть вращайте в торону, куда вставлялся вал ротора. Заметив заедания, люфт, перекаты – смените подшипник. Возьмите отвёртку и, выворачиваются четыре винта крепления металлической шайбы (фото 3), удалите их с обеих сторон крышки. Подшипник выбивается с помощью молотка и подходящей по диаметру накидной головки либо оправки (фото 4).

Примечание! Проверьте крышку на наличие дефектов и при значительных повреждениях (большие трещины, вмятины и т.д.)  смените крышку на новую.

4) Перейдём собственно к проверке генератора. Во-первых, обязательно взгляните на кольца контактов (на фото 1 указаны стрелками). Наличие рисок, задиров, царапины –  признак необходимости шлифовки колец до блеска. Сделать можно с помощью мелкозернистой наждачной бумаги либо токарного станка.  пользуйтесь станком в крайних случаях, например, если задиры,  риски и  царапины не убираются шкуркой. Работая на станке, стирайте минимальный слой металла, а после в добавок немного зашлифуйте шкуркой. Теперь берите мультиметр и включайте на нём функцию омметра. Проверьте сопротивление обмотки ротора, подсоединив выводы от мультиметра к контактным колечкам (фото 2). Знак бесконечности означает, что в обмотке есть обрыв и ротор подлежит замене. Проверьте, замыкает ли обмотка ротора на корпус: подсоедините мультиметр к одному из колец, а другой вывод киньте на корпус ротора (фото 3). Знак бесконечности в этом случае означает, что всё в порядке и обмотка на корпус не замыкает. В завершение, проверьте, легко ли вращается подшипник, расположенный со стороны колец (фото 4). Наличие люфта,  шатаний, заеданий во время вращения, перекатываний –  признак непригодности подшипника к дальнейшему использованию.

Примечание! Объясним процедуру замены подшипника:

Кстати, старайтесь подобрать оправку такого диаметра, чтобы она прилагала усилие только на внутреннее кольцо, обозначенное красной стрелкой на фото 1).

Сборка

Осуществляется в обратном разборке порядке с учётом некоторых нюансов:

Примечание! Шайбу регулировки, находящуюся между гайкой крепления ролика генератора и подшипником крышки, устанавливайте выпуклой стороной к гайке и затяните её моментом 39–62 Н·м (3,9–6,2 кгс·м) с помощью динамометрический ключа.

Какой генератор установлен на ВАЗ 2114 и ВАЗ 2115

Штатный источник выработки переменного тока имеет следующие характеристики:

Обратиться в сервис или заменить самому?

Возникли какие-то проблемы с генератором? Скорее всего, придется делать замену подшипника генератора, который издает неприятный скрежет, из-под капота. При эксплуатации, металлический подшипник, может быть деформирован или же приведен в непригодность, поэтому он и издает противные звуки в виде скрежета, свиста или звона. Временами сила подобного звука, может пригнетать звучание двигателя находящегося в работе.

Вопрос напрашивается сам собой, что делать в подобной ситуации? Как поменять подшипник на генераторе ВАЗ 2114?

Вариантов всего три:

Рассматривая первый метод решения проблемы, стоит отметить, что он будет довольно дорогим, ведь платить нужно как за детали, так и за работу, и в тоже время самым легким, потому как самому не нужно ничего делать.

Второй вариант проще в плане финансов, но все же придется самому, приложить какие-то усилия. Ну и конечно же, третье разрешение этой неприятности выглядит довольно сложным, ведь вам нужно самостоятельно разобраться в том, как производиться замена подшипников на генераторе ВАЗ 2114. Этот вариант намного сложнее остальных, но он значительно, сэкономит ваши деньги.

Естественно, будь у вас автомобиль не ВАЗ 2114, а какой-нибудь Мерседес или BMW, то вы естественно не занимались бы таким ремонтом, так как раз хватило денег на дорогую машину, то и на починку тоже найдется. Но, к сожалению, не у всех есть такая возможность, поэтому водители отечественных автомобилей предпочитают решать подобные вопросы самостоятельно. Это неплохо, так как и автомобилист получит технические навыки и денежки будут целее. Как снять подшипник с генератора? Для этого необходимо пошаговая инструкция, поэтому стоит остановиться на этом поподробнее.

Как лучше провести установку подшипника на генераторе?

Производя замену подшипника, следует учесть, что установку лучше всего производить с помощью пресса, а не пытаться запрессовать подшипник, при помощи ударов молотка. Подшипник должен основательно сесть на место, после чего можно производить установку шкива и крыльчатки.

Покупая подшипник, уточните у продавца, на какую модель машины он рассчитан, так как подшипники имеют разные размеры. Необходимо проверить натяжку ремня, чтобы не было просадки напряжения. Если после всех вышеперечисленных процедур, проблема не была решена, значит искать неисправность нужно в других местах.

Сам генератор также может иметь неисправности, которые необходимо ликвидировать. Если самому решить все эти задачи не по плечу, наверное, все же стоит обратиться к высококвалифицированным мастерам.

Советы по замене подшипника генератора ВАЗ 2114

Перед разборкой генератора необходимо приобрести необходимые запчасти, которые вышли из строя или заржавели. Понять, какой подшипник вышел из строя, можно только разобрав агрегат. Поэтому при замене подшипника лучше приобрести сразу пару подшипников, благо стоят они недорого большой подшипник от производителя ВАЗ с артикулом 180303 около 150 рублей и малый подшипник с артикулом 24940220 около 60 рублей. Также можно приобрести комплект аналоговых подшипников от PILENGA артикул PWP0201 стоимостью 110 рублей.

Цена указана на весну 2017 года по Москве и области.

Подшипники расположены внутри устройства, и чтобы произвести их замену понадобится разобрать генератор полностью. Знания устройства и принцип работы, конструкции автогенератора существенно облегчит данную работу.

При обратной сборке генератора следует проявлять осторожность. Важно не пропустить не одной детали, правильно присоединить электроконтакты. Помимо правильной установки подшипников необходимо также корректно осуществить установку щёток и проконтролировать натяжение ремня.

Конечно, каждый владелец авто вправе сам выбирать способ устранения неисправности, например: заменить или смазать подшипник своими руками или обратиться в специализированную мастерскую.

Если вы решились на самостоятельный ремонт генератора вам понадобятся следующие инструменты:

• смазка WD 40;
• комплект новых подшипников генератора ВАЗ 2114;

Берем все туже переднюю часть, ложим на что нибудь твердое, берем головку на 30 или 32, ставим на подшипник и начинаем лупить что есть мочи только нежно чтоб не разбить переднюю часть корпуса.

Инструкция по замене подшипников генератора на ВАЗ 2114

Генератор — это невероятно важный компонент автомобиля, от функционирования которого зависит работоспособность всего автомобиля.

При возникновении скрежета, доносящегося из-под капота, вы сразу можете заподозрить в неисправности подшипники генератора. Данный металлический элемент в процессе эксплуатации не редко деформируется, теряет свои эксплуатационные характеристики.

Это может проявляться в противном скрежете, звоне или свисте. Если ситуация совсем плохая, подшипник может шуметь еще сильнее, чем ваш работающий двигатель.

Демонтаж и разбор генератора своими силами

Ремонт генератора ВАЗ 2115 выполняется следующим образом:

Итак, вы решили приобрести новые подшипники и пойти по сложному, но достаточно экономному пути. Для таких машин как ВАЗ 2114 самостоятельный ремонт — это привычное дело. Подобную работу даже при отсутствии внушительного опыта и багажа знаний проделать не сложно. Простой следуйте инструкции.

Последующая работа является более тонкой и сложной. Ведь вам предстоит разобрать генератор, дабы добраться до подшипников. Задача не из простых, но самостоятельно с ней справиться вам по силам.

https://youtube.com/watch?v=pQu0aTHw-zs%3Frel%3D1%26wmode%3Dtransparent

Важные рекомендации

Есть несколько вопросов, ответы на которые вам лучше знать до того, как вы приступите к работе по замене подшипников генератора.

Если проведенные операции не дали результата, следует искать иные потенциальные проблемы с генератором.

Последствия неисправности

Неисправный подшипник, как и любая другая поломка, связанная с компонентами генератора, ведет к его неправильному функционированию. Предугадать последствия подобной поломки невозможно.

Скажем только, что потенциальную угрозу несет в себе как неполноценный, так и чрезмерный заряд.

Проблемы и способы их решения

Существует несколько распространенных неисправностей генератора, ремонт которых более чем возможен. Здесь лишь следует соблюдать определенные рекомендации и правила.

Предлагаем вам ознакомиться с неисправностями и способами их решения в соответствующей таблице.

Некоторые автомобилисты считают ряд проблем, связанных с автомобилем, пустяковыми, на которые не стоит обращать особого внимания. Но они порой могут привести к очень серьезным, неприятным последствиям, для устранения которых потребуется не только много сил и времени, но также внушительная сумма денег.

Генератор и его составляющие, включая подшипники — это сложные элементы, отремонтировать или заменить которые довольно сложно. Если опыта и навыков у вас нет в подобных делах, лучше доверить работу специалистам.

https://youtube.com/watch?v=7Dwr2MGYwOI%3Frel%3D1%26wmode%3Dtransparent

Ремень генератора ваз 2114 его замена

Начну с того что, очень долго искал информацию в интернете какой мне нужен ремень, от 2112 или 2114. Сколько есть тем о замене ремня генератора на ваз 2114 супер авто 16 кл. ни кто не указывал какой он брал. В магазинах тоже не могли дать точный ответ. И тут в одном интернет магазине мне подсказали как узнать! Нужно посмотреть какой стоит кронштейн натяжения генератора — от ваз 2112 или 2114. Выяснив что у меня от 2114 я поехал и купил именно его! Длина данного ремня составляет 700 мм об это гласит артикул приобретенного мною ремня. Приобрел ремень генератора ВАЗ 2114 GATES 6PK700. Замена заняла у меня 10 минут ) После установки проверил мультиметром на заряд, все было в норме! Заодно купил и долил тормозную жидкость, после замены тормозов на кочках мигала лампочка, чуток не хватало до уровня.

Ремонт генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Как и любая деталь, генератор рано или поздно приходит в негодность. Однако поломка некоторых деталей не препятствует эксплуатации автомобиля, при условии скорой замены и ремонта сломанного элемента.  А вышедший из строя автомобильный генератор не позволит вам проехать даже 50-400 километров (зависит от аккумулятора и работающих приборов) – машина уже не поедет. Инжекторный двигатель сразу же начнёт неправильно работать и в конечном итоге заглохнет, с карбюраторными машинами немного дела обстоят немного легче. Следите за состоянием генератора и по мере необходимости либо менять на новый, либо же ремонтируйте установленный.

Примечание! Вам понадобятся следующие инструменты: хорошим набор ключей, включая гаечные, накидные и т.д., два вида отвёрток, мультиметр с функцией омметра, специальный съёмник снимать подшипник с вала, молоток и трубчатые оправки (подойдут накидные головки).

Когда ремонтировать генератор?

Пришедший в негодность генератор начинает плохо и неправильно подавать ток в бортовую сеть автомобиля, в связи с чем начинаются проблемы с электроникой:

Данные симптомы говорят о неисправности генератора либо регулятора напряжения.

Еще один признак – генератор издает шум: подшипники генератора вышли из строя, заменяются не очень сложно и стоят недорого. Рекомендуем как можно быстрее разобрать и заменить подшипники, иначе не исключено, что ещё другие детали придётся менять из-за подшипников, например,  страдает статор.

Проверяем исправность генератора

Недостатки в работе генератора, могут иметь непредсказуемые последствия. Если от генератора исходит недостаточный заряд, последствием будет посадка аккумулятора и в результате машина просто заглохнет. Но наиболее опасно, если генератор выдает высокое напряжение, в результате будет повреждена вся электрическая система автомобиля.

Проверяем мощность генератора ВАЗ 2114 при помощи тестера:

На заметку! Основная причина, почему генератор выдает низкое напряжение, ниже уровня 13В, возможна в наличии неисправностей: недостаточное натяжение ремня генератора, повреждена цепь генератора, поврежден регулятор напряжения, полностью износились щетки, генератор подлежит замене.

Во время работы автомобиля необходимо обратить внимание на звуки исходящие от генератора, если вы слышите гул – показатель износа подшипника, в данном случае его необходимо заменить.

Замена и ремонт генератора на ВАЗ 2114 (2115)

Где находится: моторный отсек, слева от силового агрегата, с торцевой части.

Пошаговая инструкция по замене:

Демонтаж ГУ на ВАЗ 2114 (ВАЗ 2115) своими руками завершен. Проводим комплексную профилактику оборудования, очищаем корпус и элементы от грязи, пыли, продуваем обмотку потоком сжатого воздуха, просушиваем контакты.

Изношенные детали и комплектующие заменяем новыми по мере необходимости, при обнаружении дефектов. Генератор подлежит полной замене, если в его корпусе выявлены трещины.

В таком случае, дальнейшее использование оборудования категорически запрещено.

Мультиметром замеряем сопротивление обмотки возбуждения, проверяем диодный мост на работоспособность. Также осматриваем предохранитель на целостность, заменяем новым при обнаружении повреждения.

Установка генератора своими руками:

Чтобы сократить частоту замены ГУ некоторые автовладельцы устанавливают генераторы от Приоры (инжектор, 8 клапанов). Оборудование мощнее по техническим характеристикам, а значит, обеспечивает стабильность выработки и подачи тока двигателю.

Новая генераторная установка дороже штатной на 500 – 750 рублей. Отверстия под крепежи полностью совпадают с заводскими на ВАЗ 2114 (ВАЗ 2115).

https://youtube.com/watch?v=CtVizbm-P5Q%3Ffeature%3Doembed

Рекомендации по уходу и обслуживанию за ГУ на ВАЗ 2114

Последующая работа является более тонкой и сложной. Ведь вам предстоит разобрать генератор, дабы добраться до подшипников. Задача не из простых, но самостоятельно с ней справиться вам по силам.

Неисправный подшипник, как и любая другая поломка, связанная с компонентами генератора, ведет к его неправильному функционированию. Предугадать последствия подобной поломки невозможно.

Теперь поговорим непосредственно о том, как можно наш злосчастный генератор снять. Рекомендуем изучить соответствующие видео, дабы лучше разобраться в нюансах демонтажа.

Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

Самостоятельно снять и заменить такой агрегат не сложно. Но определенные навыки и предварительное изучение инструкции от вас потребуется обязательно. Используйте только высококачественные и эффективные запчасти для замены, чтобы в дальнейшем генератор не вызывал проблем.

Диагностика генератора

Если пропадает зарядка или ее уровень недостаточен, то на аккумулятор будет поступать намного меньше тока, чем необходимо. Следовательно, для питания всей бортовой сети также не хватит одного генератора и ему на помощь придет АКБ, который спустя некоторое время разрядится. Но еще хуже чрезмерно высокое напряжение – из-за него могут перегореть предохранители, лампы, ЭБУ, и проч. Для диагностики генератора ВАЗ 2114 вам потребуется мультиметр:

Проводя диагностику, обязательно обратите внимание на то, с какими звуками вращается ротор. Очень часто выходит из строя подшипник в передней крышке.

Именно на него воздействует максимальная нагрузка со стороны ремня. Несколько причин, по которым может упасть напряжение ВАЗ 2114:

Обратите внимание на то, что горящая лампа со значком аккумулятора говорит о том, что имеется неисправность в цепи питания роторной обмотки. Следовательно, в статорных обмотках не будет генерироваться ток, так как нет вращающегося магнитного поля.
