Замена или регулировка тросика сцепления — это достаточно распространенная, местами обыденная процедура для владельцев ВАЗ 2109. Данная статья поможет вам сэкономить и выполнить операции своими руками.

Ваз 2109 замена троса сцепления своими руками

ачиная с модели 2108 на автомобилях ВАЗ начал использоваться в качестве привода механизма сцепления трос, а не как у классических моделей – гидропривод.

Это значительно упростило конструкцию. Трос действительно оказался удобнее, поэтому использовали его и на других модификациях – 2109, 2110, 2112 и т. д.

Замена тросика сцепления ВАЗ 2109 требуется, если произошел его обрыв. Признаками того, что тросик нужно менять, является  появление щелчков при выжимании педали сцепления (ПС), педаль проваливается вниз и не поднимается обратно, возникают проблемы управлением ПС. В статье дана подробная инструкция, благодаря которой поменять трос сцепления на ВАЗ 2109 сможет любой автолюбитель. Кроме того, прилагается видео, в котором наглядно показан весь процесс.

На самом деле замена троса сцепления на ВАЗ 2110 — это не редкий вид ремонта, с которым сталкиваются многие владельцы отечественной «десятки».

Разрыв троса сцепления чаще всего происходит при эксплуатации машины в экстремальных условиях. Когда автомобиль новый, опасаться подобной поломки вряд ли стоит. Это скорее прерогатива старых автомобилей, находящихся в использовании регулярно.

Чтобы провести замену тросика, быть специалистом в области автомеханики не обязательно. Для начала изучите руководство по эксплуатации, а также советуем посмотреть обучающие видео по замене тросика сцепления на автомобиле ВАЗ 2110.

Причины для замены

Практика показывает, что есть несколько основных ситуаций, которые вынуждают поменять трос сцепления.

Подобные симптомы позволяют только предположить, что проблема кроется именно в тросике. Чтобы удостовериться в этом, следует провести полноценную проверку состояния узла.

Все озвученные симптомы могут говорить о разорванном тросе или слетевшей вилке. В случае с тросом придется его заменить. Если же слетела вилка, ее необходимо будет вернуть на место, зажать, дабы предотвратить повторные возможные слеты.

Между разорванным тросом и сломанной вилкой лучше сталкиваться с первой ситуацией. Покупка нового тросика обойдется в 200 рублей, а вилка стоит порядка 2000 рублей.

Неисправности и причины их появления

Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.

Со временем нити троса подвергаются коррозии и рвутся, из-за чего в один из моментов при нажатии на педаль сцепления она остается в выжатом положении и уже не возвращается в исходное положение.

По той же причине бывает так, что нажатие педали и возврат ее – затруднителен, при этом прослушивается скрежет. Это является следствием «распушивания» троса – перегнившие металлические нити упираются в оплетку, значительно затрудняя движение.

Ваз 2109 замена троса сцепления своими руками

Все эти неисправности происходят по одной простой причине – внутрь оплетки попадает влага, которая и приводит к возникновению коррозии.

И хоть производители пытаются бороться с этой проблемой путем нанесения поверх троса полиэтиленового защитного слоя, но такие меры могут лишь продлить срок службы.

И здесь тоже все просто – во время перемещения тросик трется об оплетку и со временем защитный слой протирается. Смазка троса тоже обеспечивает лишь временную защиту.

Необязательно коррозия является причиной порыва. Очень резкое нажатие педали, к примеру, во время сложной дорожной ситуации, когда водитель ударяет по ней ногой со всей силы, тоже может привести к разрушению троса.

В любом случае, при возникновении проблем именно с приводом должна проводиться замена троса, поскольку ремонту он не подлежит.

Отметим, что причиной провала педали сцепления может быть не только трос, поэтому при возникновении такой неисправности в первую очередь необходимо удостовериться, что произошел порыв привода.

Дело в том, что бывают случаи, когда ломается механизм управления выжимным подшипником сцепления, что является значительно худшей проблемой, чем разрушение троса. Ведь при такой неисправности придется снимать КПП с авто, чтобы провести ремонт механизма.

А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.

А поскольку такая проблема на ВАЗ может появиться в любой момент, то рекомендуется в багажнике всегда возить с собой новый трос.

Ваз 2109 замена троса сцепления своими руками

Замена тросика сцепления ВАЗ 2109 требуется, если произошел его обрыв. Признаками того, что тросик нужно менять, является  появление щелчков при выжимании педали сцепления (ПС), педаль проваливается вниз и не поднимается обратно, возникают проблемы управлением ПС. В статье дана подробная инструкция, благодаря которой поменять трос сцепления на ВАЗ 2109 сможет любой автолюбитель. Кроме того, прилагается видео, в котором наглядно показан весь процесс. Пошаговая инструкция по замене Видео «Замена троса сцепления на автомобиле ВАЗ»Пошаговая инструкция по заменеДля проведения процедуры машину необходимо приподнять. Лучше всего воспользоваться смотровой ямой, эстакадой или подъемником, но достаточно будет поднять с помощью домкратов.Процедура длится не боле 15-20 минут. Чтобы ее провести, нет необходимости в большом количестве инструментов и материалов, достаточно приготовить:новый трос сцепления (ТС);Новый тросик на ВАЗ 2109набор ключей;отвертку.Замена ТС на ВАЗ 2109 состоит из следующих шагов:Сначала работы проводятся в подкапотном пространстве.В автомобиле ВАЗ 2109 трос крепится к коробке благодаря металлическому кронштейну. Для того, чтобы вытащить заменяемую деталь из кронштейна, нужно ослабить крепежные элементы.Две гайки крепления ТСЗатем снимаем нижний конец тросика с вилки выключения сцепления.Для проведения дальнейших работ нужно переместиться в салон машины. Необходимо отсоединить ТС от педали. Для этого нужно убрать резиновые коврики и отодвинуть ковролин.Далее нужно вытащить стопорную скобу с помощью обычной отвертки, а затем извлечь палец, который соединяет ТС с кронштейном педали.Вытаскиваем стопорную скобу с пальцаНа следующем этапе необходимо достать тросик.  Со стороны салона в моторном отсеке установлена резиновая подушка. Под рулем в перегородке кузова находится отверстие, через которое вытягиваем оболочку тросика путем выталкивания резиновой подушки, после этого вытягиваем старый ТС.Далее начинается процесс установки, который начинается с салона автомобиля. Новую запчасть нужно через отверстие пропустить под днище и закрепить его наконечник на пальце ПС с помощью стопорной скобы.Далее следует зафиксировать ТС в коробке так, чтобы резиновая втулка легла в кронштейн. Таким образом можно избежать повреждения резьбы.Затем нужно надеть наконечник на вилку.Чтобы тросик был более эластичным его желательно смазать маслом.После установки нового ТС необходимо проверить работу механизма и отрегулировать все детали.Для регулировки ТС следует отпустить контргайку. Это позволит свободно передвигаться регулирующей гайке.Регулировочная гайка 1 и контргайка 2С ее помощью необходимо натянуть ТС на оптимальное расстояние. Если перетянуть, то он может снова порваться, если  не дотянуть, как положено, он будет не отрегулирован.После любых манипуляций с ПС ее следует отрегулировать. Для этого необходимо проделать следующие действия:отвернуть гайку, расположенную под педалью;немного ниже находится контргайка, которую следует закрутить;далее нужно закрутить и первую открученную гайку;теперь необходимо максимально прикрутить резиновую шайбу к вилке.Педаль сцепления и тормоза должны находиться на одном уровне. Если ПС будет выше, она быстро износится.Таким образом, процедура замены ТС на автомобиле ВАЗ 2109 не слишком сложная и может быть выполнена в домашних условиях, а значит автовладелец сможет сэкономить на автосервисе.Видео «Замена троса сцепления на автомобиле ВАЗ»В этом видео наглядно показывается, как заменить ТС, а также как отрегулировать педаль сцепления.

Новая Лада:  Lada XCODE — концепт, которому суждено пойти в серию

Самостоятельная регулировка сцепления на ВАЗ 2114

Несмотря на то, что преимущественно у женщин механические КПП вызывают множество проблем и сложностей, на деле дополнительная педаль в виде сцепления просто необходима для плавного переключения передач. По сути, именно сцепа позволяет автомобилю ВАЗ 2114 тронуться с места. Следовательно, к этому узлу внимание должно быть повышенным. Вы обязаны, как автовладелец, следить за состоянием агрегата, а при необходимости выполнять замену сцепы на ВАЗ 2114.

Конструкция механизма

Конструктивно сцепа на ВАЗ 2114 состоит в общей сложности из 15 элементов. А именно:

Нельзя считать схему сцепления на «четырнадцатой» модели очень сложной. На практике вам необходимо знать четыре основных тезиса от нем:

Конструкция привода сцепления

Также важный узел, состоящий уже из 19 элементов. А именно:

На ВАЗ 2114 предусмотрен беззазорный привод с тросом. То есть пространство между подшипником выключения сцепы и пружиной нажима отсутствует.

Нюансы работы устройства

Чтобы сцепление работало эффективно, обязательно обратите внимание на ход педали. Оптимальный размер хода составляет 12-13,5 сантиметров. Выполнить регулировку сцепы на ВАЗ 2114 не сложно. Но сперва замерьте этот самый ход.

Для этого измеряют расстояние от центра педали между минимальным и максимальным нажимом педали, то есть когда вы вдавили педаль в пол. Если ход маленький, гайка крепления троса немного откручивается, и извлекаются недостающие миллиметры троса. Если ход слишком большой, действуйте аналогично, только лишние миллиметры убираются.

Предельный ход — 160 миллиметров.

Вы можете наглядно по видео изучить регулировку сцепления ВАЗ 2114. На практике вам предстоит сделать несколько простых шагов:

Если поврежден сам тросик сцепления, решить проблему можно только путем его замены. Данная процедура осуществляется в процессе разборки узла, о котором мы поговорим позже.

Поломки сцепы и их устранение

Есть несколько характерных и вероятных неисправностей, которые случаются на «четырнадцатой» модели отечественного автопроизводителя. Устранить все эти поломки не сложно в большинстве случаев.

Для начала отметим, что сцепление порой работает с перебоями. Причин тому может быть несколько:

Есть и такие поломки, которые позволят привести в порядок сцепления без его полной замены. Об их разновидностях и действиях, которые следует предпринять, представлены в таблице.

Замена

Если все эти действия не помогли, вам придется выполнить полную замену сцепления. На эту процедуру уйдет достаточно много времени, поскольку сцепление придется сначала снять, а затем его установить обратно.

Приступать к данной работе без наличия опыта и навыков настоятельно не рекомендуется. Но если вы в себе уверены, предлагаем инструкцию по замене узла.

Цена вопроса

Увы, с течением времени сцепление может выйти из строя. Следовательно, его придется менять. А во сколько обойдется такая покупка, интересует многих автовладельцев.

Важные моменты замены троса

Заменить трос сцепления на ВАЗе несложно, но этой операции недостаточно, поскольку еще необходимо отрегулировать его, а для этого потребуется дополнительно наличие обычной линейки.

После замены педаль может находиться выше или ниже по уровню, чем другие, что является неправильным, они должны располагаться в одну линию.

Регулировка сцепления выполняется по ходу педали. То есть ставим линейку рядом и отмечаем на уровень положения накладки педали.

Ваз 2109 замена троса сцепления своими руками

После этого выжимаем до упора и снова делаем пометку на линейке.

Новая Лада:  Стартер не реагирует на поворот ключа зажигания - New Lada

Далее вычитаем расстояние – у нормально отрегулированного сцепления ход составляет 12-13 см, но допускается и 16 см, хотя это значение считается предельным.

Ваз 2109 замена троса сцепления своими руками

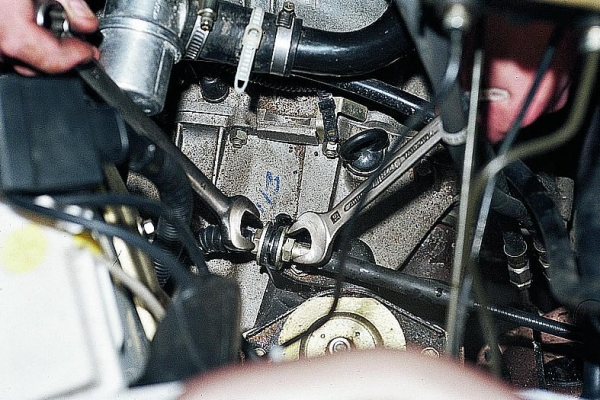

На ВАЗ-2110 регулировка производится в двух местах – на гайках крепления оплетки (позволяет изменить ее длину) и на самом наконечнике, который зацепляется с рычагом.

Для этого на нем сделана резьба и установлены две гайки на 8 или 10 (ими изменяется длина самого троса). Именно они и нужны для регулировки.

Для выполнения регулировочных работ необходимо внешнюю гайку открутить, поскольку она является контрящей, а внутренней путем отвинчивания или навинчивания на наконечник добиться требуемого хода педали, а затем законтрить ее.

Ваз 2109 замена троса сцепления своими руками

На ВАЗ-2109 имеется только одна регулировка – на кронштейне крепления на КПП и установка хода выполняется путем изменения длины оплетки.

Ваз 2109 замена троса сцепления своими руками

Можно обойтись на ВАЗ-2110 и без линейки, важно только правильно подобрать длину троса. Для этого откручиваем контрящую гайку и отвинчиваем регулировочную.

Затем передвигая по наконечнику упорную втулку, нужно найти момент начала свободного хода выжимного подшипника. Его почувствовать будет легко, поскольку немного возрастет усилие на рычаге.

Остается только зафиксировать положение втулки на наконечнике гайками и проверить. Находится ли педаль на одной линии с другими.

Такая регулировка обеспечит оптимальное натяжение тросика, а сцепление не будет «вести» или «пробуксовывать», поскольку привод устанавливается на начало свободного хода выжимного подшипника.

https://youtube.com/watch?v=PmWXOJ1Lx2E%3Frel%3D0%26modestbranding%3D1

Трос порвался в дороге, что делать?

Часто бывает так, что привод рвется в пути, а под рукой запасного троса нет. В таком случае допускается движение на авто и без сцепления благодаря наличию синхронизаторов в КПП.

Это позволяет переключать передачи во время движения без прерывания передачи вращения от двигателя на коробку, хоть для этого приходится прилагать усилие.

Главное при такой ситуации – начать движение с места. Для этого глушим мотор и включаем на КПП 1-ю передачу.

После этого включаем стартер, который вполне способен запустить двигатель, соединенный с трансмиссией, но начало движения будет происходить с рывками. А после того, как мотор начнет работать, эти рывки пропадут.

Переключение скоростей без сцепления в обязательном порядке должно производиться с перегазовкой. То есть, набрали скорость, отпустили педаль газа и перевели рычаг коробки в нейтральное положение.

Затем резко увеличили обороты двигателя (газонули) и включили требуемую скорость. Но делать это надо быстро.

Во время движения с неработающим сцеплением необходимо выбирать такой маршрут, чтобы было как меньше остановок, поскольку для этого придется каждый раз глушить двигатель и начинать движение на скорости. А такого «издевательства» стартер долго не выдержит.

Есть два способа поменять трос сцепы:

Каждый вариант имеет право на существование. Ознакомим вас с двумя операциями, после чего вы сможете выбрать, какому методу отдать предпочтение.

Снимая жабо

Здесь операция несколько сложнее, поскольку придется обходить жабо. Но обычно на работу уходит меньше времени, из-за чего большинство владельцев ВАЗ 2109 выбирают этот вариант.

После замены троса его регулировка является обязательным мероприятием. Без нее сцепление может не работать должным образом.

Ваз 2109 замена троса сцепления своими руками

Регулировка троса

Для регулировки необходимо:

Замена троса, диска сцепления и прочие манипуляции с педалью сцепы требуют обязательного проведения ее регулировки.

Ваз 2109 замена троса сцепления своими руками

Регулировка педали

Чтобы отрегулировать педаль, действуйте по следующему алгоритму.

Ваз 2109 замена троса сцепления своими руками

Ничего особо сложного в замене и регулировки троса нет. Здесь главное делать все последовательно, аккуратно и не спешить. Именно спешка является причиной большинства неудач при самостоятельном ремонте ВАЗ 2109.

Ход работы

Ваз 2109 замена троса сцепления своими руками

Для того чтобы быстро и качественно заменить перетертый или оборванный трос, необходимо сделать несколько обязательных шагов. Начинаем с работы под капотом, здесь выполняются следующие действия:

Итак, начало положено, и теперь нужно вернуться в салон. Здесь выполняются следующие работы:

Демонтажные работы завершены. Теперь переходим непосредственно к процедуре установки нового ТС.  Монтаж начинается из салона. Делается это следующим образом:

Ваз 2109 замена троса сцепления своими руками

Новый трос установлен. Однако работы на этом еще не закончены. Для полноценной работы сцепления необходимо отрегулировать ТС и педаль. С регулировкой троса все очень просто. Достаточно лишь ослабить контргайку, обеспечив свободный ход регулирующей гайке. Именно она и используется для натяжения тросика. Однако будьте осторожны, нельзя затянуть его слишком туго. Если натяжка будет чрезмерной, ТС скоро порвется и вам придется проводить все работы сначала, но и натягивать слабо также нельзя. Тогда сцепление не будет отрегулировано.

Последний шаг – регулировка педали. Под ней располагается специальная гайка, которую необходимо снять. Сразу под ней имеет контргайка, которая затягивается. Потом возвращаем первую гайку на место и усаживаем резиновую шайбу на вилку. Обратите внимание, педали тормоза и сцепления должны быть на одном уровне. В противном случае износ педали сцепления произойдет гораздо быстрее.

Что понадобится?

Еще одно положительное качество тросового привода — легкость замены. Вся операция занимает около 20 мин даже у начинающего автовладельца ВАЗ. Причем выполнить все можно даже в полевых условиях, имея под рукой небольшое количество инструментов.

Новая Лада:  Лада ларгус срок полезного использования

Для примера рассмотрим, как производится замена троса сцепления на ВАЗ-2110, и для того, чтобы все сделать, потребуется:

Ваз 2109 замена троса сцепления своими руками

Всего этого достаточно для проведения работ.

Чтобы было понятней посмотрите схему привода сцепления ВАЗ 2110.

Ваз 2109 замена троса сцепления своими руками

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.

Замена троса

Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.

Ваз 2109 замена троса сцепления своими руками

Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.

Весь процесс можно разделить на три основных этапа:

Рассмотрим их отдельно.

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Ваз 2109 замена троса сцепления своими руками

Также запаситесь необходимыми инструментами:

Демонтаж

Ваз 2109 замена троса сцепления своими руками

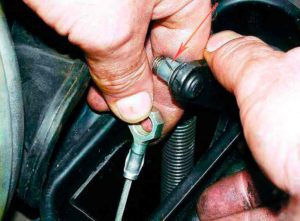

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.

Ваз 2109 замена троса сцепления своими руками

Установка выполняется следующим образом:

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Особенности замены на ВАЗ-2109

Отличие троса ВАЗ-2109 сводится к наличию специального поводка для зацепления с рычагом вилки, который достаточно габаритный по размерам, поэтому вытаскивание троса выполняется в сторону моторного отсека, а не салона.

Ваз 2109 замена троса сцепления своими руками

Не будем рассматривать всю последовательность замены привода на ВАЗ-2109, а пройдемся только по ключевым моментам. Отметим, что инструменты потребуются те же, что указаны выше, а смена производится так:

Пошаговая инструкция по замене

Изначально рекомендуется найти место, где удобнее всего произвести осмотр автомобиля и замену детали. Поскольку придется работать не только под капотом, но и под машиной, лучшими помощниками будут подъемник, яма или эстакада. Если у вас нет возможности воспользоваться одним из этих вариантов, достаточно просто поднять авто при помощи домкратов.

Также перед началом работ нужно убедиться, что под рукой есть все необходимое. Для замены троса вам понадобятся:

В среднем самостоятельно можно заменить данный элемент на ВАЗ-2109 за 20 минут.

Даже при бережной эксплуатации любая деталь или узел по истечении определенного срока выходит из строя. Не является исключением и сцепление. На автомобилях ВАЗ-2109 и 21099, а также и 2108 заменить сцепление можно выполнить двумя способами, которые рассмотрим ниже.

Замена сцепления ВАЗ-2109 выполняется в несколько этапов: подготовка, демонтаж коробки, замена и сборка.

Вслед за этим выкрутите ключом на 17 болты крепления шаровой опоры и ослабьте головкой на 24 крепеж левого рычага. На левом кронштейне растяжки выкрутите болты и поверните ее вниз на 90 градусов.

Следующим преимуществом этого способа является то, что в данном случае можно не демонтировать стартер, сливать жидкость с трансмиссии, вытаскивать трос указателя скорости и демонтировать шарниры угловых скоростей.

Процедура замены диска сцепления достаточно простая и не требует использования специальных приспособлений. В первую очередь установите автомобиль на опоры после поднятия домкратом передней части. Открутите защиту и слейте жидкость с КПП. Затем демонтируйте оба колеса и выкрутите гайки крепления ступицы.

Открутите боты крепления коробки к двигателю и установите под трансмиссию упоры. Замените подшипник и, вытащив корзину, поставьте новый диск. Последующая сборка реализуется в обратном порядке.

Выполнить замену троса сцепления можно своими руками. Ведь эта процедура довольно простая и не требует особых навыков и специальных знаний. Сначала выкрутите регулировочные гайки и осмотрите узел сцепления, хорошо запомнив положение все элементов. Аккуратно вытащите из кронштейна нижний наконечник троса, чтобы не повредить его. Демонтируёте поводок, который расположен непосредственно у рычага сцепления. Снимите стопорную трубку из пальца и отсоедините наконечник троса, подключенный к педали. Из щита вытащите эластичную подушку, чтобы потом протащить наконечник. Монтаж нового троса выполните в обратной последовательности.

Как поменять вилку сцепления

В любом случае, если производится замена сцепления не полным комплектом, а только какого-либо элемента, следует обратить основное внимание на следующее:

При выявлении какого-либо из данных дефектов, попытайтесь устранить его, если это не возможнопросто замените поврежденные детали.
