Ваз 2110 замена печки отопителя

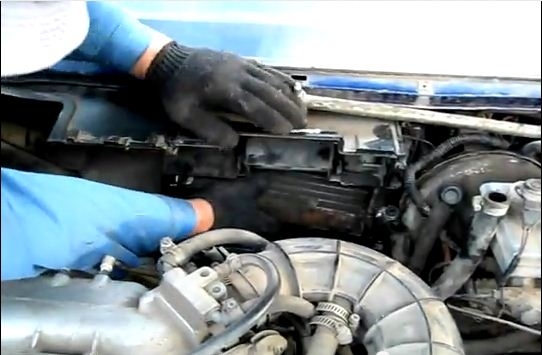

Чистим все от грязи и пыли, устанавливаем новый радиатор, собираем все в обратной последовательности. Удачной всем работы и тёплого салона зимой!

Множество автовладельцев по непонятным причинам до последнего игнорируют поступление капель из радиатора. Но если сначала речь идет всего лишь о каплях, с течением времени проблема ухудшается. Не секрет, что радиатор без охлаждающей жидкости, а в вашем случае под ней подразумевается скорее всего тосол, работать не сможет.

Не обращая внимания на проблемы радиатора, это приводит в итоге к ремонту. Ваше счастье, если удастся отремонтировать узел. Если нет, тогда единственное решение — это замена радиатора печки на ВАЗ 2110.

Вопрос замены узла мы и рассмотрим в нашем сегодняшнем материале.

Отопители на автомобилях ВАЗ 2110 имеют достаточно надежную конструкцию. Но даже она способна преподносить сюрпризы.

Система нагрева используется автоматическая, за счет которой происходит нагрев салона с погрешностью не более 2 градусов от заданного на регуляторе показателе. Если же функции печки нарушились, она больше не способна поддерживать нужную температуру или вовсе не греет салон, тогда не остается ничего другого кроме как снять ее, отыскать причины поломки, а затем заменить или провести ремонтные работы.

Те, кто уже сталкивался с необходимостью ремонта, замены печки согласятся, что самым сложным этапом является именно демонтаж.

Всё, что потребуется для замены радиатора, найдётся в гараже у обычного автолюбителя. Если возникла необходимость замены радиатора печки, потребуется купить некоторые материалы и запчасти:

  • набор ключей, желательно с трещоткой и удлинителем;
  • фигурная и плоская отвертки;
  • набор из четырех новых хомутов;
  • около 4 л свежего тосола;
  • новый радиатор печки образца до сентября 2003 года;
  • бутылка или канистра для слива старого антифриза.

Дополнительно нужны вода и ветошь, чтобы промыть снятые детали, поскольку они могут быть в старом антифризе, грязи, пыли и т.д. При работе с пластмассовыми элементами нужно быть аккуратным, чтобы не сломать защелки и места креплений саморезов.

Рано или поздно, любая, даже самая надёжная и простая деталь в автомобиле, изнашивается и просит замены. В первую очередь, это касается технологичных и сложных элементов конструкции. Радиатор отопителя ВАЗ-2110 как раз и есть таким элементом системы охлаждения и отопления салона. Если у нас установлен медный, не штатный радиатор, его можно успешно отремонтировать и установить обратно. Штатные ДААЗовские алюминиевые радиаторы, к сожалению, ремонту не подлежат. Поэтому сегодня заменим сразу два радиатора отопителя на десятом семействе — старого и нового образцов.

<img src="https:/carfrance.ru/

  • Когда и какой радиатор печки ставили на ВАЗ-2110
  • Когда менять радиатор?
  • Необходимый инструмент для замены на ВАЗ-2110
  • Заключение
  • Видео про замену радиатора печки ВАЗ-2110 старого образца
  • Устройство отопительной системы ВАЗ-2110
  • Инструмент
  • Порядок выполнения замены

Неисправная система отопления резко снижает уровень комфорта популярной модели ВАЗ-2110, запотевшие или замерзшие окна делают движение небезопасным.  Одна из распространенных причин проблемы системы отопления, забивание или течь радиатора. При разгерметизации этого узла, тосол проникает вовнутрь салона, о чем просигнализирует резкий характерный запах. Поскольку пары антифриза токсичны, находиться в салоне нежелательно.

радиатор печки ВАЗ 2110

Ремонтировать этот узел нецелесообразно, поэтому, чтобы восстановить работу системы отопления, потребуется замена радиатора печки ВАЗ-2110. Несмотря на трудоемкость этого процесса, сделать это можно  самостоятельно, поскольку ремонт не потребует специальных знаний, оборудования или инструмента.

печка нового образца ВАЗ 2110Рано или поздно из-за старости радиатор отопителя начинает подтекать. Процедура по замене радиатора печки требует много времени и сил, тогда может быть сразу стоит задуматься о том, чтобы заменить отопитель ВАЗ 2110 старого образца на отопитель нового образца ?

Потребуется купить отопитель нового образца и радиатор печки нового образца. В данном примере используется радиатор отопителя фирмы ДААЗ, который проверенный временем и не вызывает сомнений..
печка нового образца ВАЗ 2110отопитель нового образца десяткирадиатор печки ДААЗ ваз 2110радиатор печки нового образца ВАЗ 2110

Процесс снятия и замены отопителя есть в книге по ремонту ВАЗ 2110, в этой статье расскажу про снятие печки более подробно, а также уже установку печки нового образца. Первым делом снимаем жабо, штатную шумоизоляцию моторного щита, откручиваем дворники и снимаем половину корпуса печки.
сняли ветровую накладку и ШВИ моторного щита ВАЗ 2110сняли ветровую накладку и ШВИ моторного щита ВАЗ 2110сняли ветровую накладку и ШВИ моторного щита ВАЗ 2110сняли половину корпуса отопителя ВАЗ 2110

Левое и правое крепления печки находятся в труднодоступных местах.
труднодоступное место при снятии печки старого образцатруднодоступное место при снятии печки старого образца

Крепление печки по центру находятся в местах, к которым можно добраться только после снятия торпеды.
Если снимать панель желания нет (займет около дня времени), тогда проще всего отломать эти крепления. Если получится, то можно попробовать отогнуть отверткой усы крепления.
крепление печки ВАЗ 2110труднодоступные крепление печки старого образца ВАЗ 2110труднодоступные крепление печки старого образца ВАЗ 2110труднодоступные крепление печки старого образца ВАЗ 2110

Снимаем половину корпуса отопителя нового образца для того чтобы его установить. Помечаем места креплений и делаем отверстие в кузове автомобиля. Закрепляем.
крепление печки ВАЗ 2110сняли печку ВАЗ 2110сняли отопитель ВАЗ 2110крепление печки нового образца ВАЗ 2110

Также потребуется закрыть отверстия рециркуляции и треугольные отверстия печки.
Можно воспользоваться материалом от старой печки.
отверстие рециркуляции ВАЗ 2110отверстия отопителя ВАЗ 2110закрываем отверстия отопителя ВАЗ 2110закрываем отверстия отопителя ВАЗ 2110

Подключение проводи печки нового образца:
провдка на двигатель печки ВАЗ 2110Разъем на двигатель печки идет в одной колодке, а старый один провод – масса, а второй – плюс, через колодку уходит на САУО.
Нужно откусить от двигателя старой печки клеммы и припаять к новой (а лучше заранее купить колодку).
Короткие провода на блок сопротивлений регулирующих скорость вентилятора потребуется удлинить.

На отопителе старого образца модуль предохранителей идет трехконтактный, а на печке нового образца уже 4х.
Поэтому необходимо пробросить в салон к САУО ещё один провод. Бело-красный конец пересадить на свободное место, а вместо него посадить новый, это можно сделать либо в колодке САУО, либо в колодке печки (на примере замена произведена возле печки)
модуль предохранителей печки с/о ВАЗ 2110модуль предохранителей печки с/о ВАЗ 2110модуль предохранителей печки с/о ВАЗ 2110
Чтобы провести провод потребуется два разъема-мама. Опрессовываем провод и вставляем в колодку.
опрессовываем проводпроводвставляем провод в колодку

В салоне извлекаем блок САУО и вынимаем из него 6-ти контактную колодку. Вставляем в свободное гнездо наш провод и вставляем колодку в САУО.
снятие САУО ВАЗ 21106-ти контактная колодка САУО ВАЗ 2110вставляем провод в гнездо САУОвставляем разъем в САУО

Если у Вас САУО старого образца, то для правильно работы заслонки нужно на 13-клеммной колодке поменять местами красный и коричневый провода (контакты 2 и 8 (вид с лица разъема))
/2–4–6–8–10–12
1
\3–5–7–9–11–13
Пробрасывать четвертый провод нет необходимости.

Отопитель нового образца подключен. Подключаем разъем к заслонке отопителя и крепим печку возле правого крыла заранее купленным крепежом.
подключаем печку нового образца ВАЗ 2110подключаем отопитель ВАЗ 2110подключаем разъем заслонки отопителя ВАЗ 2110крепим печку

На примере показан самодельный крепеж, т.к. крепление не было куплено заранее.
Закрепляем печку по контуру.
Все, осталось проверить работу двигателя печки, заслонки.
Если все работает исправно, то подключаем патрубки СОД и производим сборку в обратном порядке (устанавливаем шумоизоляцию, жабо и подливаем тосол)
самодельный крепеж печкикрепление печки нового образца ВАЗ 2110печка нового образца в ВАЗ 2110ВАЗ 2110 с печкой нового образца


Заключение

Чтобы поменять печку старого образца на отопитель нового образца потребуется около 8ч, но крепления старого отопителя придется сломать.
Если меня отопитель со снятием торпеды, тогда потребуется уже в 2-3 раза больше времени.
Теперь работа печки заметно лучше, то есть в салоне автомобиля стало заметно теплее.
Кстати, если печка плохо дует, то ее можно доработать.

Ваз 2110 замена печки отопителя

Я заменил печку старого образца на нового и..


меняем радиатор печки нового образца ваз 2110Одной из причин замены радиатора печки на ВАЗ 2110 является протекание тосола. Обычно выбегает тосол из радиатора отопителя или из-за непрочного крепления шлангов. Т.к. без разборки моторного щита причину утечки тосола не определить, поэтому лучше сразу заменить радиатор отопителя на новый.

Процесс снятия и замены радиатора можно проследить в документации из книжки по ремонту ВАЗ 2110. Сразу замечу, что для замены радиатора печки снимать панель в салоне не нужно, вся процедура по замене проходит исключительно под капотом.

Отопители ВАЗ 2110 различают:

  1. Отопитель старого образца (до сен.2003г)
  2. Отопитель нового образца (после сен.2003г)

Процедура замены радиатора печки старого и нового образцов будет различаться не значительно, но все равно расскажу отдельно.

Итак, покупаем все необходимое для замены радиатора (хомутов понадобится не меньше 4шт) и взять короткую крестовую отвертку с пинцетом (они помогут при установке труднодоступных защелок). Важно выбрать хороший радиатор отопителя !
протекание тосола радиатора печки ВАЗ 2110протекание тосола радиатора отопителя ВАЗ 2110подтекание тосола из радиатора печки ВАЗ 2110комплект для замены радиатора отопителя ВАЗ 2110

  1. Можно слить часть тосола с блока двигателя. Откручиваете крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону). В заранее подставленной ведро должно выбежать около 4х литров антифриза (если чистый, то можно заливать потом повторно).
  2. А можно слить только через расширительный бачок. Снимаем шланг у печки и выливается около 1л тосола. Далее снимаем вот этот резиновый патрубок (чтобы не мешался), ослабив три хомута:

сливаем тосол через блок двигателя ваз 2110
сливаем тосол через шланг от двигателя к радиатору
снимаем г образную резиновую трубку

Дальше в зависимости от отопителя процедура замены несколько отличается:


Замена радиатора печки старого образца

Важные моменты при сборке отопителя старого образца в обратном порядке:
Нужно правильно установить пластиковый корпус вентилятора печки, чтобы педалька попала в нужный паз. Также не должно оставаться лишних болтов, все должно плотно прилегать. 🙂 В противном случае микромоторедуктор не будет перемещать заслонки печки, то есть печка не будет греть.
места крепления кожуха на которые стоит обратить вниманиепедалька для заслонки на кожухе отопителя ваз 2110положение заслонки, когда дует холодный воздух из печки ВАЗ 2110положение заслонки, когда дует горячий воздух из печки ВАЗ 2110

Видео инструкция по замене радиатора печки ВАЗ 2110 (старого образца)


Замена радиатора печки нового образца

Отопитель нового образца крепится к кузову в следующих местах:

  1. Один винт посередине в нижнем торце лобового стекла
  2. Две гайки над выпускным коллектором
  3. Одна гайка в левом углу (около фильтра)

Если есть бачок омывающей жидкости заднего стекла, то его тоже нужно снять.
Воздушный фильтр прижат к отопителю пластмассовой крышкой, которая крепится на  4 самореза, снимаем фильтр.

Отопитель нового образца состоит из двух частей, которые соединены 3мя саморезами. К вентилятору отопителя идет шланг подвода воздуха (он загнут буквой “Г”). Если посмотреть сквозь него, то увидите большой саморез, выкручиваем его и ещё два винта поменьше с с лицевой стороны отопителя.

Разъединяем отопитель на две части, для этого правую часть максимально отведите вправо, а левую снимаем так:
Левой рукой берем за левую сторону, а правой за правую и немного поворачиваем ее от себя вверх и выводим сначала правую сторону, а потом и всю часть.
снимаем жабо нового образца ВАЗ 2110разбираем отопитель нового образца ВАЗ 2110снимаем отопитель нового образца ваз 2110левая часть отопителя нового образца ваз 2110
Без особых усилий снимаем правую часть. Снимаем пароотводящий шланг через отверстие в правой половине шумоизоляции щитка передка.
правая часть отопителя нового образца ваз 2110разбираем правую часть отопителя ваз 2110разбираем правую часть отопителя ваз 2110заслонка отопителя ваз 2110
Правая часть отопителя тоже состоит из двух частей, которые соединены железными скобками. Снимаем скобы и она распадется на две части (между ними уплотнитель). Получаем доступ к заслонке. Лучше использовать новую обклеенную алюминиевую заслонку.
меняем радиатор печки нового образца ваз 2110меняем радиатор печки нового образца ваз 2110

Новая Лада:  Какое масло заливать в двигатель ВАЗ автомобилей LADA

Важные моменты при сборке отопителя нового образца в обратном порядке:

  1. При установке пластиковой заслонки возможно потребуется подточить и подогнать заслонку по месту так, чтобы она перемещалась без усилий. Также допускается немного подработать и у алюминиевой заслонки.
  2. После установки заслонки установите ее руками в положение подачи холодного воздуха. В таком положении радиатор отопителя будет закрыт заслонкой. Переведите задатчик температуры в положение МИН и включите зажигание, он начнет крутиться и перейдет в нужное положение. Таким образом, легче его вставить на место, т.к. и заслонка и редуктор будут в положении МИН.
  3. Купите двойник на шланг омывателя, т.к. в будущем он облегчит демонтаж и монтаж ветровой накладки.

Видео инструкция по замене радиатора печки ВАЗ 2110 (нового образца)




Подводим итоги

Чтобы заменить радиатор отопителя своими руками потребуется времени:

  • Разобрать отопитель ВАЗ 2110 – 2,5ч.
  • Установить отопитель в обратной последовательности потребовалось уже 4ч.

Т.к. времени на раборку моторного щита уходит много, то вместе с заменой радиатора печки рекомендуется выполнять другие операции, которые тоже требует разборки отопителя. (например, упростить замену воздушного фильтра, сделать шумоизоляцию)

После того, как собрали отопитель и долили тосол, проверяем работу печки. Если патрубки радиатора печки не нагреваются, тогда возможно причина – воздушная пробка в системе охлаждения двигателя. Как выгнать воздух из СОД описано в статье по ремонту отопителя ВАЗ 2110.


Заключение

схема радиатора отопителя ВАЗ 2110Замена радиатора печки своими руками не сложный, но достаточно длительный процесс, на котором Вы сэкономите около 1,5тыс.р. После замены радиатора отопителя работа печки должна заметно улучшиться. Воздух из печки должен быть заметно горячее и уровень тосола в расширительном бочке не должен падать. Если ташкент в салоне ВАЗ 2110 не наблюдается (в машине не жарко), тогда печку можно доработать.

Ваз 2110 замена печки отопителя

Заменить радиатор отопителя на “десятке”..


меняем радиатор печки нового образца ваз 2110Одной из причин замены радиатора печки на ВАЗ 2110 является протекание тосола. Обычно выбегает тосол из радиатора отопителя или из-за непрочного крепления шлангов. Т.к. без разборки моторного щита причину утечки тосола не определить, поэтому лучше сразу заменить радиатор отопителя на новый.

Процесс снятия и замены радиатора можно проследить в документации из книжки по ремонту ВАЗ 2110. Сразу замечу, что для замены радиатора печки снимать панель в салоне не нужно, вся процедура по замене проходит исключительно под капотом.

Отопители ВАЗ 2110 различают:

  1. Отопитель старого образца (до сен.2003г)
  2. Отопитель нового образца (после сен.2003г)

Процедура замены радиатора печки старого и нового образцов будет различаться не значительно, но все равно расскажу отдельно.

Итак, покупаем все необходимое для замены радиатора (хомутов понадобится не меньше 4шт) и взять короткую крестовую отвертку с пинцетом (они помогут при установке труднодоступных защелок). Важно выбрать хороший радиатор отопителя !
протекание тосола радиатора печки ВАЗ 2110протекание тосола радиатора отопителя ВАЗ 2110подтекание тосола из радиатора печки ВАЗ 2110комплект для замены радиатора отопителя ВАЗ 2110

  1. Можно слить часть тосола с блока двигателя. Откручиваете крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону). В заранее подставленной ведро должно выбежать около 4х литров антифриза (если чистый, то можно заливать потом повторно).
  2. А можно слить только через расширительный бачок. Снимаем шланг у печки и выливается около 1л тосола. Далее снимаем вот этот резиновый патрубок (чтобы не мешался), ослабив три хомута:

сливаем тосол через блок двигателя ваз 2110
сливаем тосол через шланг от двигателя к радиатору
снимаем г образную резиновую трубку

Дальше в зависимости от отопителя процедура замены несколько отличается:


Замена радиатора печки старого образца

Важные моменты при сборке отопителя старого образца в обратном порядке:
Нужно правильно установить пластиковый корпус вентилятора печки, чтобы педалька попала в нужный паз. Также не должно оставаться лишних болтов, все должно плотно прилегать. 🙂 В противном случае микромоторедуктор не будет перемещать заслонки печки, то есть печка не будет греть.
места крепления кожуха на которые стоит обратить вниманиепедалька для заслонки на кожухе отопителя ваз 2110положение заслонки, когда дует холодный воздух из печки ВАЗ 2110положение заслонки, когда дует горячий воздух из печки ВАЗ 2110

Видео инструкция по замене радиатора печки ВАЗ 2110 (старого образца)


Замена радиатора печки нового образца

Отопитель нового образца крепится к кузову в следующих местах:

  1. Один винт посередине в нижнем торце лобового стекла
  2. Две гайки над выпускным коллектором
  3. Одна гайка в левом углу (около фильтра)

Если есть бачок омывающей жидкости заднего стекла, то его тоже нужно снять.
Воздушный фильтр прижат к отопителю пластмассовой крышкой, которая крепится на  4 самореза, снимаем фильтр.

Отопитель нового образца состоит из двух частей, которые соединены 3мя саморезами. К вентилятору отопителя идет шланг подвода воздуха (он загнут буквой “Г”). Если посмотреть сквозь него, то увидите большой саморез, выкручиваем его и ещё два винта поменьше с с лицевой стороны отопителя.

Разъединяем отопитель на две части, для этого правую часть максимально отведите вправо, а левую снимаем так:
Левой рукой берем за левую сторону, а правой за правую и немного поворачиваем ее от себя вверх и выводим сначала правую сторону, а потом и всю часть.
снимаем жабо нового образца ВАЗ 2110разбираем отопитель нового образца ВАЗ 2110снимаем отопитель нового образца ваз 2110левая часть отопителя нового образца ваз 2110
Без особых усилий снимаем правую часть. Снимаем пароотводящий шланг через отверстие в правой половине шумоизоляции щитка передка.
правая часть отопителя нового образца ваз 2110разбираем правую часть отопителя ваз 2110разбираем правую часть отопителя ваз 2110заслонка отопителя ваз 2110
Правая часть отопителя тоже состоит из двух частей, которые соединены железными скобками. Снимаем скобы и она распадется на две части (между ними уплотнитель). Получаем доступ к заслонке. Лучше использовать новую обклеенную алюминиевую заслонку.
меняем радиатор печки нового образца ваз 2110меняем радиатор печки нового образца ваз 2110

Важные моменты при сборке отопителя нового образца в обратном порядке:

  1. При установке пластиковой заслонки возможно потребуется подточить и подогнать заслонку по месту так, чтобы она перемещалась без усилий. Также допускается немного подработать и у алюминиевой заслонки.
  2. После установки заслонки установите ее руками в положение подачи холодного воздуха. В таком положении радиатор отопителя будет закрыт заслонкой. Переведите задатчик температуры в положение МИН и включите зажигание, он начнет крутиться и перейдет в нужное положение. Таким образом, легче его вставить на место, т.к. и заслонка и редуктор будут в положении МИН.
  3. Купите двойник на шланг омывателя, т.к. в будущем он облегчит демонтаж и монтаж ветровой накладки.

Видео инструкция по замене радиатора печки ВАЗ 2110 (нового образца)




Подводим итоги

Чтобы заменить радиатор отопителя своими руками потребуется времени:

  • Разобрать отопитель ВАЗ 2110 – 2,5ч.
  • Установить отопитель в обратной последовательности потребовалось уже 4ч.

Т.к. времени на раборку моторного щита уходит много, то вместе с заменой радиатора печки рекомендуется выполнять другие операции, которые тоже требует разборки отопителя. (например, упростить замену воздушного фильтра, сделать шумоизоляцию)

После того, как собрали отопитель и долили тосол, проверяем работу печки. Если патрубки радиатора печки не нагреваются, тогда возможно причина – воздушная пробка в системе охлаждения двигателя. Как выгнать воздух из СОД описано в статье по ремонту отопителя ВАЗ 2110.


Заключение

схема радиатора отопителя ВАЗ 2110Замена радиатора печки своими руками не сложный, но достаточно длительный процесс, на котором Вы сэкономите около 1,5тыс.р. После замены радиатора отопителя работа печки должна заметно улучшиться. Воздух из печки должен быть заметно горячее и уровень тосола в расширительном бочке не должен падать. Если ташкент в салоне ВАЗ 2110 не наблюдается (в машине не жарко), тогда печку можно доработать.

Ваз 2110 замена печки отопителя

Заменить радиатор отопителя на “десятке”..


Устройство отопительной системы ВАЗ-2110

Система отопления ваз-2110 имеет сложную конструкцию и состоит из трех основных компонентов:

  1. В блок отопителя, обеспечивающий обогрев салона, входят такие элементы: радиатор, выполняющий функцию теплообмена,  электродвигатель вентилятора и заслонка, которая направляет воздушный поток, резистор для регуляции скорости обдува.
  2. Система воздуховодов, которая обеспечивает подачу тепла по салону и обогрев стёкол.
  3. Электронный блок управления, включающий в себя ручку контроллера для установки температуры в салоне (САУО), температурный датчик, который поддерживает заданный уровень температуры.

Прежде чем менять радиатор печки на новый, нужно узнать, какой именно установлен на вашем автомобиле. До сентября 2003 года на модель ВАЗ-2110 ставились радиаторы старой конструкции. После — появилась новая модификация радиатора.  Старые алюминиевые радиаторы выпускаются под каталожным артикулом 2110-8101050 производителем ДААЗ. Предлагаются варианты от других фирм, приблизительно за ту же цену, популярностью пользуются Лузар, Bautler и другие. Более надежный вариант – медный радиатор, но он обойдется существенно дороже. Если вы не знаете, какой радиатор  печки был установлен на вашем автомобиле, лучше  покупать медный.

Когда и какой радиатор печки ставили на ВАЗ-2110

  • До середины 2003 года на все десятое семейство ВАЗ устанавливали алюминиевые радиаторы ДААЗ с каталожным номером 2110-8101050.
  • После 2003 года на 2110 начали устанавливать радиаторы усовершенствованной конструкции. Его артикул — 2110-81010160-00.

Радиатор печки старого типа для ВАЗ-2110

Радиатор старого образца.

Радиатор системы отопления на ВАЗ-2110 нового типа

Цена родного ДААЗовского радиатора не должна превышать тысячу рублей. Примерно за эти же деньги продадут радиаторы:

  • Лузар;
  • Kraft;
  • Pramo ЛРЗ;
  • Bautler;
  • Finord и ряд других производителей.

Все это алюминиевые теплообменники, поэтому цены на них не слишком высокие.

Алюминий или медь?

Радиатор печки для ВАЗ-2110 из медного сплава

Медный радиатор обойдется дороже, но он того стоит.

Примерно вдвое дороже обойдётся хороший медный радиатор, но он того стоит: во-первых, теплоотдача меди выше, во-вторых, у медного радиатора высокая тепловая инерция (долго нагревается, зато медленно остывает), в-третьих, в случае повреждения, медный радиатор можно запросто реставрировать, почистить, заменить повреждённые элементы и это будет куда дешевле, чем менять радиатор печки на новый полностью.

Новая Лада:  Замена колдуна на ваз 2110

А ещё медь практически не подвергается коррозии, если говорить в рамках срока эксплуатации автомобиля. Если мы определились с выбором, собираем инструмент, диагностируем систему отопления и меняем радиатор на ВАЗ-2110.

Демонтаж

Теперь поговорим о том, как можно разобрать печку с целью ее замены или ремонта. Процедура разборки потребуется для того, чтобы отыскать источник всех проблем и решить проблему с отказом отопителя. Это особенно важно сделать, если на носу холода и без печки ездить будет очень некомфортно.

  1. Первым делом отключите минусовую клемму от аккумуляторной батареи. Это первоочередная задача, которая проводится практически при любом вмешательстве в конструкцию автомобиля.
  2. Уберите с рамы лобового стекла облицовку, шумоизоляционную обивку и накладки.
  3. Уберите с моторного щита утеплительный материал.
  4. Далее демонтируется пластиковая накладка, расположенная под лобовым стеклом. Речь идет о так называемом жабо.
  5. Теперь снимается механизм дворников, то есть стеклоочистителей.
  6. Следующий этап — это снятие левой и правой крышки отопителя.
  7. Если резистор — это один из главных подозреваемых, обязательно проверьте состояние данного элемента. Располагается резистор справа, если смотреть на моторный отсек, стоя перед бампером. Крепление осуществляется на винте, потому со снятием особых проблем не возникнет. Единственный нюанс, для замены резистора придется демонтировать вакуумный усилитель.
  8. Фильтр салона расположен слева в проеме, ведущем внутрь автомобиля. Чтобы его снять, никакие инструменты не потребуются. Все выполняется вручную.
  9. Замените фильтр при необходимости. Только учтите, старый и новый образец не взаимозаменяемые, потому приобретайте только такой фильтр, который стоит сейчас.
  10. Чтобы заменить печку, а вместе с ней и кран, обязательно слейте из системы охлаждающую жидкость.

Сливаем ОЖ

  1. Для демонтажа элемента отсоедините два патрубка, зафиксированных хомутами, а также шланг, отвечающий за пароотвод. Проверьте состояние патрубков. Если они повреждены или имеют признаки износа, лучше заменить. В противном случае они вскоре могут стать причиной возникновения течи, а значит всю процедуру демонтажа придется повторить.
  2. Сама печка никак не фиксируется. Она удерживается на своем месте за счет крышки, которая прижата к корпусу отопителя.
  3. Замену радиатора печки, то есть печки, по сути, можно осуществить на алюминиевую или медную. Медный радиатор за счет высоких показателей теплопроводности материала обеспечивает лучший нагрев салона. Алюминиевые аналоги прослужат дольше, они дешевле, но эффективность ниже. Потому выбирайте, что вам важнее.
  4. От крана отсоединяется пара шлангов. Доступ к ним можно получить из салона, если снять бардачок.
  5. Фиксация крана печки осуществляется с помощью пары гаек на 10 миллиметров.
  6. Прежде чем демонтировать кран, обязательно отключите трос привода (электромотора).
  7. Выполняя замену крана, обязательно не забудьте поменять старые резиновые уплотнители на новые элементы. Это расходные материалы, потому после ремонта старые лучше не использовать.

Нюансы обратной сборки

Есть несколько важных моментов, на которые следует обратить особое внимание при демонтаже и замене старой печки на новую.

  • При работе с печкой старого образца, во время обратного монтажа корпуса вентилятора, который изготовлен из пластика, следите за попаданием педали в паз. Если она сядет не плотно, заслонка может не работать должным образом. Это приведет к повторным демонтажным мероприятиям.
  • При разборке печки образуется достаточно большое количество болтов и крепежных элементов. Убедитесь, что ничего не осталось, все крепления вернулись на свои места. В противном случае элементы могут оказаться недостаточно плотно закрепленными. Как результат, отсутствие тепла в салоне и утечки охлаждающей жидкости.
  • Если есть такая возможность, поменяйте пластиковую заслонку на металлическую. Металлический элемент имеет более продолжительный срок службы, плюс вы минимизируете риск появления заклиниваний.
  • Осуществляя полную замену радиатор, отдайте предпочтение изделию из меди. Хотя они дороже, уровень надежности существенно выше, плюс тепла от такого радиатора вы получите заметно больше. Для жителей северных регионов с суровыми зимами это особенно актуально.
  • Чтобы избежать необходимости повторно осуществлять ремонт, проводить очень сложные демонтажные работы с печкой, настоятельно рекомендуем в процессе демонтажа поменять все используемые на старом оборудовании хомуты и шланги. Резина не долговечна, потому не поленитесь уделить несколько минут этому вопросу.

Настраивайтесь на самостоятельный демонтаж печки заранее, поскольку этот процесс может занять минимум 4 часа. У новичка на это уйдет еще больше. Зато так вы существенно сэкономите на услугах специалистов с СТО. Но самое главное, получите неоценимый опыт в разборке и сборке одного из самых сложных узлов ВАЗ 2110.


Видео про замену радиатора печки ВАЗ-2110 старого образца

<img src="https:/carfrance.ru/

Порядок выполнения замены

Замену радиатора печки ваз-2110 выполняют из-под капота.  Перед началом работы с задней стенки моторного отсека аккуратно снимают утеплитель. В открывшемся пространстве можно увидеть корпус печки, находящийся  под пластмассовой защитой. Чтобы снять радиатор печки, придется демонтировать дворники, пластиковую защиту, воздухозаборники, а также пластиковую лыжу под лобовым стеклом. При снятии  лыжи аккуратно снимите проводки, идущие на омыватель лобового стекла. Отцепляются они непосредственно возле бачка омывателя, затем аккуратно извлекаются из моторного отсека.

пластиковая защита (лыжа)

Далее демонтируется пластмассовый корпус, в котором находится радиатор системы отопления. До этого необходимо выкрутить все видимые саморезы и аккуратно отщелкнуть защёлки, удерживающие его составные части. Это  сложная и кропотливая работа, при которой не нужно торопиться, чтобы не повредить хрупкие пластмассовые детали.

При снятии элементов корпуса не повредите электродвигатель печки, который прикреплён к его крышке. Существует еще одна особенность при демонтаже пластиковой защиты. При снятии пластмассового корпуса, закрывающего непосредственно радиатор отопителя, необходимо отщелкнуть две защелки, которые находятся в нижней его части. Проблема состоит в том, что их абсолютно не видно со стороны моторного отсека, всё нужно делать отверткой, аккуратно и на ощупь, чтобы не обломать эти крепежные элементы.

защелки пластмассового корпуса радиатора отопителя

Радиатор находится в центральной части корпуса, его можно увидеть после снятия кожуха. С правой части расположены шланги, которые выходят на печку, и шланг, выведенный на бачок расширителя. Чтобы продолжить работу, необходимо слить охлаждающую жидкость с системы охлаждения. Это можно сделать, открутив шланг, который присоединяется к инжектору. Отсоединённый шланг нужно вывести в какую-нибудь емкость так, чтобы он находился ниже уровня печки, тогда весь тосол уйдёт из радиатора. После этого можно отсоединить шланги от печки, поскольку в ней будет сухо.

шланг для слива охлаждающей жидкости

Иногда случается так, что шланги деревенеют, в этом случае их лучше просто обрезать, а потом заменить. После этого можно извлечь радиатор печки из гнезда, практически не прилагая усилий. Посмотрев на извлеченную деталь, можно выявить потёки тосола — верный признак разгерметизации радиатора.

радиатор старого типа

Убедившись, что требуется замена радиатора печки, при покупке нового узла необходимо  обратить внимание на его модель, понадобится старый вариант, в комплект должны входить новые патрубки. Кроме того, купите новый тосол, поскольку некоторая его часть выливается при монтаже радиатора печки. Достаточно будет объема 4 л.

Перед обратным монтажом посадочное гнездо тщательно очистите и промойте, затем установите радиатор отопителя. Всё собирается в обратном порядке. При сборке печки с отопителем старого образца  обращаем внимание на несколько важных моментов. При обратном монтаже пластикового корпуса необходимо проследить за тем, чтобы его педаль попала в предназначенный для неё паз.  Все узлы должны четко прилегать к своему посадочному месту, если этого не сделать, будут проблемы с подачей тёплого воздуха и пластмассовый кожух придётся разбирать заново.

После сборки через расширительный бачок заливается тосол до уровня, чтобы не получить холодный радиатор печки после ремонта, и заводится двигатель. Когда он прогреется, нужно включить печку и дать ей поработать несколько минут.  Это поможет убедиться в отсутствии протечек и возможности настроить нормальную температуру в салоне автомобиля.  Если при этом в расширительном бачке упадёт уровень охлаждающей жидкости, его необходимо долить.

Снятие радиатора печки

Вынимаем заслонку

Ваша первоочередная задача — избавиться от антифриза. Охлаждающую жидкость лучше слить в чистую емкость, если вы ее заливали недавно и она в хорошем состоянии. Это позволит потом залить ее обратно.

  1. Сбросьте давление, открыв крышку расширительного бачка. Только перед этим дайте машине остыть.
  2. Далее сзади модуля зажигания найдите пробку, которую нужно открутить.
  3. Через отверстие у вас должно выйти около 4 литров охлаждающей жидкости. Потому емкость подготовьте соответствующего объема.
  4.  Или можно выполнить слив через расширительный бачок. Хотя этот вариант не особо удобен.

Слив охлаждающую жидкость, можно приступать к дальнейшему демонтажу радиатора. Но тут процедура зависит от того, с каким именно агрегатом мы имеем дело — нового или старого образца.

Рассмотрим оба варианта отдельно.

Старая печка

Снимается радиатор со стороны подкапотного пространства. Делается это следующим образом:

  • Демонтируйте резиновый уплотнитель жабо;
  • Под главным тормозным цилиндром найдите крепеж, который удерживает жабо. Открутите его;
  • Теперь открутите винты, которые удерживают правую сторону жабо. Всего их должно быть четыре штуки;
  • Отсоедините на жабо два небольших хомута. Они удерживают провода и шланги;
  • Плюсовая клемма и минусовой провод отключаются от вентилятора;
  • Левую сторону жабо немного продвиньте вперед, но полностью снимать не нужно. Вам достаточно будет открутить парочку крепежных элементов;
  • Ветровую накладку демонтируйте;
  • Если есть клемма датчика уровня охлаждающей жидкости, отключите ее;
  • С расширительного бака уберите шланг для пароотвода.

Далее поочередно нужно снять некоторые элементы. Действуйте строго в указанной последовательности.

  1. Шланг от омывателя лобового стекла.
  2. Дворники.
  3. Накладка на ветровое стекло.Зажимы корпуса отопителя.
  4. Передняя часть отопителя с вентилятором.
  5. Фильтр салона.
  6. Вторая часть корпуса вентилятор.
  7. Все шланги (пароотвода, обратки и подачи).
  8. Корпус радиатор.

Если имеющийся у вас радиатор выполнен из меди, наличие течи не говорит об обязательной замене. Его можно запаять. Только этот вопрос лучше доверить специалисту. Пусть вы заплатите больше денег, но решение будет грамотным и правильным

Новая Лада:  Датчик температуры Лада Гранта

Так мы разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового агрегата или отремонтированного старого, убедитесь, что педаль пластикового корпуса от вентилятора попала в паз. Если этого не сделать, редуктор не способен будет изменять положение заслонки. Следовательно, никакого тепла внутри салона не будет.

Кроме того, эту пластиковую педальку лучше заменить на алюминиевую. Не дорого, легко, зато надежно и долговечно.

Новая печка

Если вы имеете дело с печкой нового образца, тут есть свои нюансы относительно фиксации отопителя к кузову.

Вынимаем печку

Чтобы снять агрегат, вам потребуется демонтировать несколько элементов. А именно:

  • Снизу лобового стекла располагаются винты, средний из которых откручивается;
  • Также откручивается пара гаек, которые вы найдете немного выше впускного коллектора;
  • Обязательно демонтируется гайка, находящаяся слева от фильтра;
  • Если есть бачок с омывающей жидкостью для заднего стекла, тогда снимается он и воздушный фильтр.

Отопитель нового поколения отличается тем, что конструкция разъединяется. Это довольно легко сделать, чтобы получить возможность заменить радиатор печки.

Что установить?

Используемые для ВАЗ 2110 радиаторы отопления принято делить на два типа:

  • Старого образца;
  • Нового образца.

До осени 2003 года на «десятую» модель устанавливали старые радиаторы, а затем начали предлагаться машины уже с новыми агрегатами. Разница между ними практически отсутствует, а вот ремонт отличается подходом и сложностью.

Помимо стандартного алюминиевого радиатора, на ВАЗ 2110 отлично подойдет медный аналог. Такой агрегат имеет меньшее количество ребер, зато характеризуется более эффективной теплоотдачей. От этого печка будет значительно лучше работать. Единственный недостаток медного радиатора — его стоимость. Идеальный с точки зрения установки именно на ВАЗ 2110 медный двухрядный радиатор, имеющий маркировку 2110-8101060, обойдется вам до 2000 рублей.

Если такие деньги тратить вы не хотите, но желаете получить эффективное устройство с высокими показателями качества, тогда выбирайте модель ДААЗ. Этот радиатор выполнен из алюминия, хорошо работает, а цена не превышает 1000 рублей.

Когда менять радиатор?

Течь радиатора печки — поломка бесспорная, её заметно сразу если не по следам антифриза под машиной, то по падении уровня жидкости в расширительном бачке.

Гораздо сложнее, когда и потёков, вроде как, нет, но вместе с тем, радиатор не греет даже при высокой температуре антифриза. В этом случае виной падения температуры отопителя может быть как забитый или закоксованный радиатор, так и ряд других причин:

  • воздушная пробка в системе охлаждения;
  • нерабочий термостат;
  • поломка в системе распределения горячего воздуха;
  • утечка воздуха через неплотности в воздуховодах (это фирменная болезнь всего десятого семейства);
  • низкий уровень антифриза в расширительном бачке.

Потеки антифриза в моторном отсеке автомобиля ВАЗ-2110

Потеки антифриза под радиатором – явный повод для поиска протечки.

Диагностика системы отопления

Словом, перед тем как покупать новый радиатор или снимать для ремонта медный старый, необходимо детально проверить всю систему охлаждения, чтобы не выбрасывать деньги на ветер.

Кстати, о деньгах и ветре — на СТО за замену радиатора отопителя будут просить не менее 2 тысяч рублей. Поэтому дешевле всю работу по замене радиатора отопителя выполнять своими руками.

Поиск неисправностей

При возникновении неполадок с печкой, для начала следует определить, что именно стало причиной отказа отопителя от нормального режима функционирования.

Патрубки на ВАЗ 2110 имеют ограниченный срок службы. Примерно через 3 года они начнут дубеть, что обязательно приведет к необходимости их замены. Лучше предотвратить утечку, заменив патрубки печки немного ранее положенного срока.

Что нужно для работы

В первую очередь вам понадобится новый радиатор печки. Выбор представлен в достаточно широком ассортименте, потому определяйтесь здесь уже сами.

Ослабление всех хомутов

Что касается инструментов и материалов, то обязательно проверьте состояние патрубков системы. Не исключено, что они также повредились, потому их придется заменить.

Купите набор хомутов. Вообще их потребуется три, но лучше взять с запасом на всякий случай. Причем этот «всякий случай» происходит у каждого второго, кто меняет радиатор печки своими руками.

Из инструментов — короткая крестовая отвертка и . Последний поможет вам установить защелки.

Необходимый инструмент для замены на ВАЗ-2110

На десятках старых выпусков до 2003 года замена проходит немного сложнее, чем модернизированных 2110 выпуска после 2003 года, но как бы там ни было, для замены нам будут нужны такие инструменты и расходники:

  • ёмкость для слива антифриза (с широкой горловиной);
  • набор головок с угловым карданом, удлинителем и трещоткой;
  • набор отвёрток;
  • четыре новых винтовых хомута;
  • если планируется замена антифриза — новый антифриз;
  • радиатор печки соответствующей модификации (они не взаимозаменяемы).

Замена радиатора печки десятого семейства нового образца

Перед началом разборки сольём антифриз в приготовленную ёмкость — если не меняем жидкость полностью, достаточно будет слить её только из блока цилиндров, вывинтив пробку и подставив ёмкость под мотор. Если меняем — сливаем антифриз и из радиатора охлаждения.

Хитрый способ частичного слива антифриза из радиатора печки ВАЗ-2110

Если полная замена антифриза не планируется, слить частично можно показанным на фото способом (крышка расширительного бачка должна быть закрыта).

Перед сливом снимаем пробку расширительного бачка и начинаем работу:

  1. Жидкость слита, можно и нужно снимать расширительный бачок — ослабляем винтовые хомуты, снимаем шланги, отстёгиваем крепёж бачка.
  2. Будет мешать уплотнитель капота, снимаем его.
  3. Снимаем звуко- термоизоляцию с моторного щита. Для этого откручиваем крестовой отвёрткой все саморезы на изоляции сверху. Снизу изоляция крепится к кузову двумя болтами с головками на 10. Их удобнее откручивать высокой головкой с карданом и удлинителем.

    Термо- звукоизоляция моторного отсека ВАЗ-2110

    Снимаем уплотнитель капота и обшивку.

  4. Отстёгиваем пластиковые хомуты от листа изоляции.
  5. Вынимаем обшивку.
  6. Отключаем фишки от датчика уровня тормозной жидкости на пробке бачка.
  7. Вынимаем шланг вакуумного усилителя из корпуса и отводим в сторону.

    Соединительный штуцер шланга вакуумного усилителя ВАЗ-2110

    Шланг снимаем с этого штуцера.

  8. Головкой на 17 и трещоткой откручиваем главный тормозной цилиндр, аккуратно отводим его вперёд, не отключая трубки тормозной магистрали.

    Главный тормозной цилиндр ВАЗ-2110, демонтаж

    Снимаем главный тормозной цилиндр.

  9. Идём в салон и отключаем контактные разъёмы выключателя стоп-сигнала.
  10. Высокой головкой на 13 откручиваем гайки крепления педали тормоза и вакуумного усилителя.

    Крепление педального узла на автомобиле ВАЗ-2110, вид вблизи

    Отворачиваем гайки крепления педали тормоза.

  11. Из-под капота вынимаем усилитель вместе с педалью. Для этого не обязательно снимать пластиковую накладку низа ветрового стекла, все снимается и без этого.
  12. Корпус отопителя нового образца собран из двух частей, что значительно упрощает его демонтаж. Достаточно открутить три самореза и снять сначала правую, затем левую части.

    Кожух радиатора печки ВАЗ-2110, вид из-под капота

    Снимаем кожух отопителя.

  13. Получаем полный доступ к шлангам радиатора отопителя, раскручиваем винтовые хомуты вводного, выводного шлангов и одного пароотводящего.

    Соединительные патрубки радиатора отопителя ВАЗ-2110

    Отсоединяем патрубки от старого радиатора.

  14. Радиатор фиксируется в четырёх точках — винт сверху у кромки стекла, две гайки на уровне коллектора и одна слева около фильтра. Откручиваем их.

    Узел крепления радиатора печки и кожуха отопителя на ВАЗ-2110

    Находим саморезы крепления радиатора и выворачиваем их.

  15. Вынимаем старый радиатор, чистим-моем нишу от пыли и грязи, устанавливаем новый или отремонтированный старый. Сборка проходит в обратной последовательности.

После сборки проверяем работу печки, патрубки должны быть горячими. Если они не нагреваются, в системе воздушная пробка, удаляем её и проверяем ещё раз.

Меняем печку 2110 старой модификации

Технология демонтажа радиатора отопителя ВАЗ-2110 старой конструкции немного отличается.

Так, после слива жидкости и отключения проводов вентилятора, нужно снять жабо, стеклоочистители и накладку лобового стекла. Отопитель держится на зажимах, из них нужно снять 4 штуки.

Разборка корпуса отопителя на ВАЗ-2110

Снятие накладки ветрового стекла и зажимов корпуса отопителя.

  1. Откручиваем винты крепления салонного фильтра.

    Крепление салонного фильтра в ВАЗ-2110

    Откручивая винты, запоминаем их месторасположение (среди них 4 длинных).

  2. Снимаем вентилятор с частью корпуса.

    Передний кожух вентилятора отопителя в ВАЗ-2110

    Снимаем переднюю часть корпуса вместе с вентилятором.

  3. Снимаем заднюю часть корпуса вентилятора.

    Демонтаж корпуса вентилятора на ВАЗ-2110

    Вытаскиваем корпус фильтра и заднюю часть корпуса вентилятора.

  4. Ослабляем хомуты и снимаем три шланга (ввод, вывод и пароотводящий).

    Место установки радиатора отопителя ВАЗ-2110 старого образца

    Отсоединяем шланги и вытаскиваем старый радиатор.

  5. Вынимаем радиатор отопителя.

Процедура замены через тормоза

Человек всегда стремился к тому, чтобы минимизировать собственный труд, решить проблему с минимальным количеством движений. Толчком к развитию технологий является очень интересный фактор — наша лень.

Сняли тормозной цилиндрСняли тормозной цилиндр

Именно лень во многом привела к появлению оригинального способа замены радиатора отопителя на ВАЗ 2110. При этом отопитель снимать не придется. На всю работу у более-менее опытных автовладельцев уйдет час, но новичку может потребоваться немного больше.

Работа проводится следующим образом.

  1. Слейте охлаждающую жидкость, используя патрубок подогрева ДУ.
  2. Отключите все патрубки и демонтируйте расширительный бачок.
  3. Разберите жабо.
  4. Снимите педаль тормоза, прихватив заодно ВУТ, чтобы получить доступ к радиатору.
  5. Вынимаем оттуда старый радиатор, и на его место устанавливаем новый.
  6. Сборка выполняется в обратной последовательности.
  7. Верните назад охлаждающую жидкость.
  8. При подобной процедуре не лишним будет заодно выполнить замену салонного фильтра.

Как видите, процесс достаточно простой и оригинальный, не требующий чрезмерных усилий или профессиональных навыков. С подобной задачей может справиться любой автовладелец.

Вне зависимости от того, какой именно вы выбираете радиатор, каждый этап его замены старайтесь проводить максимально грамотно и аккуратно. Справедливости ради добавим — медный агрегат лучше, чем ДААЗ. И потраченные на него деньги во многом себя оправдывают. Конечно, если вы не собираетесь сразу же продавать автомобиль, а планируете эксплуатировать собственный ВАЗ 2110 еще в течение нескольких последующих лет.


1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 4,00 из 5)
Загрузка...

Оставьте комментарий
