Одну из важнейших зада в топливной системе автомобиля выполняет топливный насос или как его называет бензонасос. Именно он подает по топливной системе горючее и именно от него зависит очень многое. На инжекторных ВАЗах устанавливается электрический топливный насос, расположенный в баке. О том, как заменить бензонасос на Ваз 2110-2112 мы подробно расскажем в этой статье.
Причины неисправности
Прежде чем приступать к замене, необходимо определить причины, из-за которых топливный насос у ВАЗ 2110 не работает. Их может быть несколько.
Замена сеточки на ВАЗ 2110-ВАЗ 2112
1) Про автомобили с двигателем 1.5 литра мы говорили выше.
2) Теперь поговорим о 16-клапанных автомобилях. Снимите насос, возьмите отвертку и снимите стопорное кольцо с направляющей (часто называют шпилькой). Данное кольцо только одно, хотя направляющих две штуки. Снимается оно следующим образом: подденьте отвёрткой и ведите до конца направляющей в сторону синей стрелки на фото до полного снятия. Теперь главное не переворачивать бензонасос, иначе корпус самопроизвольно вылетит и шланги могут оборваться.
3) На фото ниже представлены две колодки с проводами, их необходимо отсоединить. Если вы тяните с силой и они не поддаются, значит делаете что-то неправильно и существует вероятность сломать фиксаторы. Нажав на удерживающие фиксаторы, аккуратно отсоедините их.
4) Возьмите рукой за верхнюю часть бензонасоса и по направляющим разъедините два корпуса. Один корпус отложите в сторонку, а бензонасосный продолжайте удерживать в руках и с помощью отвёртки отсоедините сеточку. Снимите её и замените новой.
Установка
Производится в обратном снятию порядке. Проследите за надежной фиксацией детали, она не должна спадать. Рекомендуем не торопится и не ставить лючок бензонасоса с подушкой заднего сиденья, а лучше попросите помощника повернуть ключ в зажигании примерно на 5 секунд, а вы понаблюдайте, не течёт ли из-под топливных трубок бензин. Герметичность системы обязательна, в случае неполадок и протечек меняйте изношенные детали на новые.
Замена бензонасоса ВАЗ-2112 — особенности авто с 16 клапанами
В автомобилях с таким мотором сброс давления проводят через разъединение рассматриваемого устройства и колодки. Затем ДВС заводят — он глохнет. Повторяют попытку дважды. Если с третьего раза двигатель не завелся, цель достигнута. Отключаете два наконечника трубок, нажав на фиксаторы. Далее берете вороток (или удлинитель), надев на него накидную головку. Отворачиваете восемь гаек, крепящих к баку топливный насос. Демонтируете прижимное кольцо.
При установке механизма в 16-клапанное авто проследите, чтобы вырез на уплотнителе совпадал с выступом на крышке. Наконечник надевают на патрубок входа.
Топливный фильтр на ВАЗ 2110, 2111 и 2112
2) Теперь поговорим о 16-клапанных автомобилях. Снимите насос, возьмите отвертку и снимите стопорное кольцо с направляющей (часто называют шпилькой). Данное кольцо только одно, хотя направляющих две штуки. Снимается оно следующим образом: подденьте отвёрткой и ведите до конца направляющей в сторону синей стрелки на фото до полного снятия. Теперь главное не переворачивать бензонасос, иначе корпус самопроизвольно вылетит и шланги могут оборваться.
3) На фото ниже представлены две колодки с проводами, их необходимо отсоединить. Если вы тяните с силой и они не поддаются, значит делаете что-то неправильно и существует вероятность сломать фиксаторы. Нажав на удерживающие фиксаторы, аккуратно отсоедините их.
Производится в обратном снятию порядке. Проследите за надежной фиксацией детали, она не должна спадать. Рекомендуем не торопится и не ставить лючок бензонасоса с подушкой заднего сиденья, а лучше попросите помощника повернуть ключ в зажигании примерно на 5 секунд, а вы понаблюдайте, не течёт ли из-под топливных трубок бензин. Герметичность системы обязательна, в случае неполадок и протечек меняйте изношенные детали на новые.
Дополнительный видеоролик: Ниже прикреплен видеоматериал на примере ВАЗ 2114 по теме сегодняшней статьи, рекомендуем к ознакомлению.
В ролике ниже показана процедура отсоединения колодки проводов, если у вас возникли с этим трудности, то полезно посмотреть:
Примечание! Чтобы осуществить замену этого фильтра: Нужна будет отвёртка с тряпкой и ёмкость очень маленькая но широкая, если же у вас инжектор то к этому набору ещё гаечные ключи прилагаются и WD-40 или же что то наподобие неё!
Где находится топливный фильтр? Если у вас карбюраторная система впрыска, тогда открывайте капот и ищите вакуумный усилитель тормозов (Указан зелёными стрелками), над ним ещё тормозной бачок располагается и возле него находиться этот самый фильтр, если приглядеться на фотографии ниже в то место которое указано синей стрелкой, то можно будет увидеть данный фильтр, для наглядности он ещё показан на маленьком фото в увеличенном размере и указан двумя красными стрелками.
Примечание! На инжекторах он совершенно в другом месте располагается, чтобы его увидеть, придётся либо под лазить под автомобиль, либо же загонять его на яму, менять его тоже можно либо подлезав под автомобиль, либо же загнав его на смотровую яму (Как вам удобней в общём), для наглядности на фото ниже он красной стрелкой указан, а так же на этом фото можно будет увидеть что он находится возле бензобака, который синий стрелкой указан и располагается в задней части автомобиля (Под заднем сиденьем)!
Примечание! Любые фильтра которые присутствуют в топливной системе, начиная от фильтра грубой очистки и заканчивая фильтром тонкой, засоряются лишь по одной причине, плохо качество топлива или слишком много воды и грязи в нём находиться, поэтому если бензин будет в автомобиль заливать наичистейшей (Такого не бывает), тогда и фильтры не какие в машине менять не нужно будет и автомобиль будет ездить довольно таки долгое время!
Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.
Вряд ли стоит пытаться починить старый бензонасос. За качество выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.
Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.
Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса. Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.
https://youtube.com/watch?v=42DDrhUSA00%3Frel%3D1%26wmode%3Dtransparent
Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.
Учтите, если у вас нет никакого опыта в ремонте и обслуживании авто, начинать свою практику с такого занятия как замена топливного насоса не рекомендуется. Попрактикуйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.
Назначение
Назначение топливного фильтра тонкой очистки заключается в очистке горючего от смол, пыли и грязи, конденсата попадающего в бензин из емкостей (топливных баков и т.д.), где хранилось и перевозилось топливо. Появление перечисленных типов загрязнений провоцируют химические процессы. Рассмотрим, какой вред они наносят вашей машине:
Что нужно для самостоятельной работы
Понадобятся отвертки, гаечные ключи, тиски, 7 головка и пр. Приобретая новый элемент, убедитесь в его полном соответствии старому. Автомобили “десятого семейства” комплектуются разными двигателями (карбюратор, инжектор, 8 клапанов, 16 клапанов). Соответственно, системы впрыска тоже отличаются — обязательно сверьтесь с таблицами соответствия, которые легко найти в сети.
Если агрегат расположен в баке, перед процедурой горючее необходимо слить. Не забудьте отключить “-” клемму на аккумуляторной батарее, чтобы обесточить машину.
Замена топливного фильтра тонкой очистки с креплением на клипсах
Алгоритм замены фильтра с клипсами.
Где расположен бензонасос
Как и у большинства инжекторных автомобилей, у ваз 2110-12 бензонасос располагается в баке, добраться до него можно с салона, подняв заднее сиденье автомобиля. Он установлен в топливный модуль, поэтому при замене насоса потребуется сначала разобрать модуль и достать старый насос.Для того, чтобы достать топливный модуль, следует поднять заднее сидеть, открутить лючок пола, а так же 8 гаек крепления модуля и две металлические топливные трубки.С завода устанавливается бензонасос фирмы BOSCH 580454138. Срок его службы зависит от качества используемого топлива, а так же от условий эксплуатации. Стоит так же отметить, что данный насос подходит и для большинства других автомобилей, в том числе и импортного производства. Стоимость бензонасоса BOSCH на данный момент от 1700 руб.
На рынке предлагаются так же более дешевые аналоги:
WEBER FP 453-453 от 600 руб ATS 2112-1139010 от 550 руб ПЕКАР 2112-1139010 от 600 руб FENOX EFP35005O7 от 700 руб HOFER HF 830 301 от 550 руб СтартВОЛЬТ SFP 0153 от 750 руб VOLTON VLT2112-1139010 от 650 руб
Любой из указанных выше бензонасосов подойдет для замены оригинальному, однако не все они такого же качества, что и оригинал.
Помимо самого насоса, для замены вам может потребоваться гофра, а в случае порчи кольца крепления бензонасоса вы можете его заказать или приобрести по следующему артикулу:
Если же вы решили поменять только бензонасос, советуем при его замене сразу провести полную ревизию модуля — проверить обратный клапан и обе гофры, а так же при необходимости заменить топливную сетку.
Инструкция по замене бензонасоса
Для начала убираем заднее сиденье в сторону и откидываем кусок ковролина, который закрывает лючок топливного модуля.Далее откручиваем два болта крепления лючка и снимаем его.
Перед нами будет виден топливный модуль с двумя трубками.
Прежде чем открутить трубки необходимо спустить давление в топливной системе. Для этого потребуется вытащить предохранитель бензонасоса, либо отключить питание модуля и запустить двигатель. После выработки остатков топлива в системе, автомобиль заглохнет и можно приступать к замене бензонасоса. Топливный модуль у нас может быть разных типов — на быстросъемах и на закручивающийся, в зависимости от года выпуска автомобиля.
Если топливные трубки на гайках, их откручиваем ключом на 17мм, если на быстросъемах, то просто зажимаем фиксаторы и снимаем их с модуля.Теперь с помощью ключа или трубки на 7мм откручиваем 8 болтов крепления хомута топливного модуля.Убираем топливные трубки в стороны, поднимаем хомут и аккуратно, чтобы не разлить бензин, вытаскиваем топливный модуль.
Теперь можно достать бензонасос из модуля и произвести его замену на новый.Чтобы установить новый бензонасос и произвести сборку, потребуется одеть на насос новый гофрированный шланг. Для того, чтобы этот шланг не пропускал воздух, при одевании на насос, его необходимо нагреть.После чего производим сборку в обратной последовательности.
Такая вот деталька
По заверениям диагноста и продавца, элкар не что иное как сименс.
Замена простейшая. Извлекаем из бака насос и ставим новый. Инфы в сети и видео полно.
Заодно взял на замену уплотнительнле кольцо на корпус насоса, и 2 колечка на топливные трубки бака.
Замена сеточки бензонасоса на ВАЗ 2110
Сеточка бензонасоса – фильтр грубой очистки топлива, находится непосредственно в бензонасосе. Бензин перед закачиванием бензина в двигатель проходит через данный фильтр и очищается, далее бензин идёт по топливным трубкам и попадает в так называемый фильтр тонкой очистки, очищающий бензин от мелких частичек грязи и задерживает воду. Вода может убить двигатель автомобиля, а попадает она в него из-за некачественного топлива. Благодаря регулятору давления топлива лишняя часть уходит обратно в бак. Таким образом, бензин циркулирует по топливной системе.
К сожалению, со временем любой фильтр приходит в негодность и засоряется, автомобиль начинает дёргаться, у него появляются провалы и неустойчивый холостой ход. Однако, гораздо хуже, что при сильном загрязнении фильтра грубой очистки бензонасос начинает работать на износ и довольно быстро выходит из строя. Поэтому периодически бензонасос необходимо снимать и производить замену фильтра, тем более стоит он копейки. Некоторые умельцы умудряются его очистить и повторно использовать, но мы не рекомендуем так поступать, ведь грязь и мелкие частички останутся.
Примечание! Вам понадобятся следующие инструменты: отвёртка, гаечные ключи, накидные ключи, вороток с накидными головками, тряпка.
Расположена в топливном насосе. У бензонасосов старого образца в самом низу присутствует стакан, он очень легко снимается руками (стакан крепится на резиновых фиксаторах, будьте внимательны и не потеряйте их во время снятия), а под стаканом находится сетка. Отвёрткой подцепите и отсоедините от бензонасоса.
Ниже представлено фото с подробной инструкцией:
Примечание! На шестнадцати клапанных автомобилях насос состоит из корпуса и корпуса бензонасоса (другой корпус), датчиков и т.д. В начале необходимо отсоединить все колодки проводов, потом снять стопорное кольцо со шпильки и разъединить между собой два корпуса по направляющим (продемонстрировано на фотографии ниже).
Когда менять сеточку?
Точные цифры пробега никто назвать не в состоянии, т.к. зависит, в основном, от качества бензина. С плохим топливом запасайтесь сеточками и готовьтесь менять их раз в месяц, а с нормальным бензином вполне хватает на год. Рекомендуемый интервал замены – раз в пол года. Тогда и насос прослужит долгую жизнь, работая не напрягаясь.
А первые симптомы неполадки следующие:
Аналогичные признаки и от загрязнения топливного фильтра тонкой очистки.
Руководство по замене фильтра грубой очистки топлива (сеточки) бензонасоса ВАЗ 2110
1. Снятие заднего дивана, откручивание 2х саморезов и убираем крышку и видим такую картину (у вас будет по-другому я снимал и красил бак+сверху поставил типа подушек чтоб пыль не попадала).Затем заводим автомобиль и снимаем фишку с бензонасоса, авто немного поработает и заглохнет-таким образом мы снизили давление в системе и когда снимем шланги нам струя бенза пол машины не зальет, а так только немного накапает
на двигателях 1,6=защёлки, на 1,5=гайки!
2. Откручиваем 8 гаек ключом на 10 (я использовал трещотку с удлинителем), убираем крепежную пластину, за ней пластмассовая прокладка, не забывайте как она ставилась чтоб потом не ошибиться с пазом в бензонасосе
Нажимаем на проволочки и аккуратно отгибаем шланги с сосков
3. Поднимаем модуль бензонасоса вверх и немного в бок чтоб не повредить поплавок от ДУТа.
Вот таким образом
Краску то я не почистил при покраске
4. Снимаем теперь стопорное кольца с направляющей и фишки с датчиков.
Инструмент который понадобится
Вот это стопорное колечко
Фишка №1, вывести пластмассу из фиксатора и аккуратно тянуть направляя вправо-влево
Теперь на самом бензонасосе, тут полегче, вывести из зацепления и поднять
5. Почему-то я думал что для замены сеточки нужно снимать шланги, как оказалось реально не надо (в прошлый раз я хотел сменить сам насос-тогда нужно и шланги снимать), просто отщелкнуть эту пластмассу из держателя и поднять верхнюю часть насоса скажем так
Вот тут отщелкнуть отверткой, всё делать нужно аккуратно
Как всё это выглядит при разборе чтоб не забыть

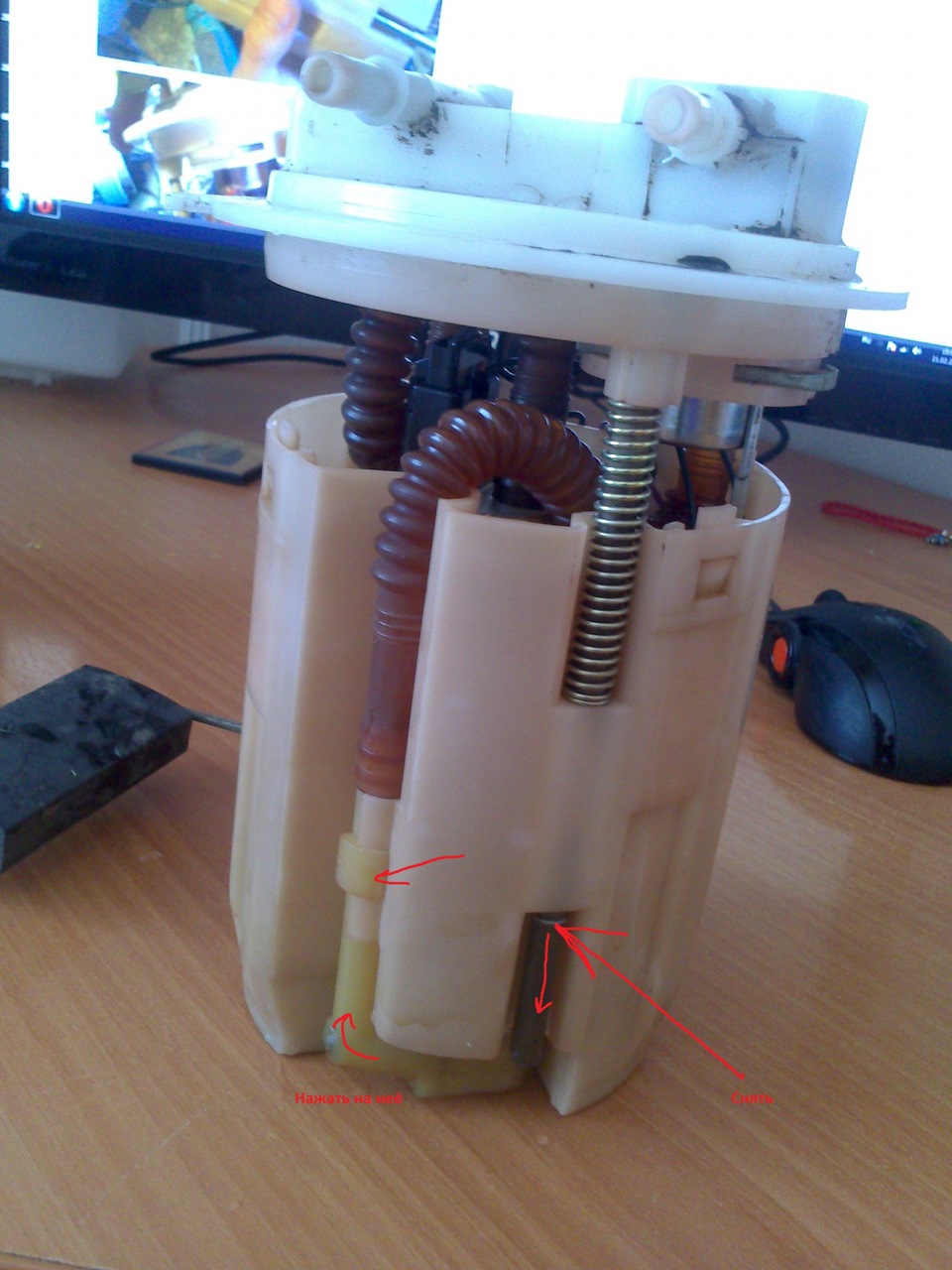

6. Затем убрать из зацепления 4 штыря самого корпуса бензонасоса и поднять вверх, получается что модуль у нас разделился на 3 части.
Нижняя часть-стакан грязновато, всё это было под сеткой поэтому и сосало уже хреново
Сама сеточка ставится на низ бензонасоса-центральная часть модуля, откуда он закачивает бензин
7. Снимаем старую сеточку, моем всё от грязи и ставим новую сеточку

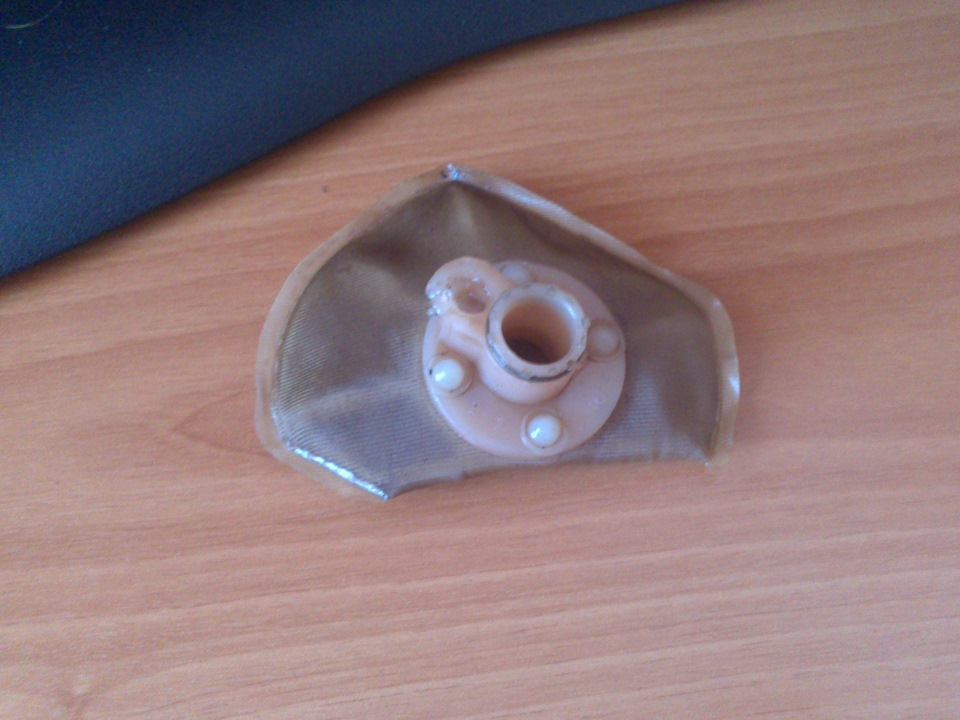

Разница старой и новой сеточки
Сюда крепится сеточка, снимал отверткой, сидит плотно
Вымытый чистенький стакан, не знаю надолго ли
Вот тут ещё у меня краска то ли кусок изоленты застрял
8. Как говорится собираем всё в обратной последовательности.сначала среднюю часть в стакан, защелкиваем, потом верхнюю часть, ориентируясь по поплавку и направлению «сосков» шлангов, ставим колечко стопорное на место, крепим шланг на место и подключаем все фишки.
Модуль готов к установке
Ставим резиновую прокладку желтенькую и пластмассу чтоб подходила под паз
Теперь ставим железнуюкрышку и затягиваем гайки, у меня с гайками проблем не было всё смазывал графиткой и вам советую
Соединяем шланги и ставим фишку на место
9. Не торопимся пока ставить крышку и задний диван, сначала несколько раз включаем/выключаем зажигание чтоб создать давление в системе и проверить всё на герметичность.Если нигде ничего не течёт, то заводим авто и проверяем.
Как заменить топливный фильтра на ВАЗ 2110-ВАЗ 2112?
1) В начале операции лезьте под автомобиль, в то место где сам фильтр находиться (Выше мы уже говорили где он находится) и после чего протрите его тряпкой, следом по брызгайте любой проникающей смазкой (WD-40 например) на гайку которая стягивает стяжной хомут (Она красной стрелкой указана) и дайте смазки впитаться (Минут 5 подождите), пока смазка впитывается, отверните и отсоедините топливные трубки (Их всего две, к обоим концам фильтра прикрепляются, процесс отсоединения будет показывать лишь на одной левой трубки как это на фото можно увидеть), делается это следующим образом, один гаечный ключ удерживает сам топливный фильтр от проворачивания за шестигранный патрубок (Указан синей стрелкой), а другой ключ отворачивает гайку крепления патрубка (Указана зелёной стрелкой) и после того как гайка будет ослаблена, патрубок отсоединяется от фильтра тонкой очистки, точно таким же образом и второй патрубок отсоединяется.
Примечание! Во время отворачивания гаек крепления топливных трубок, через них будет топливо немного выливаться (Очень мало, если вы давление стравили), поэтому если не хотите чтобы оно попало на пол (Землю), тогда подставьте что ни будь под трубки (Ёмкость какую ни будь) и ещё кой что, после отсоединения трубок на их концах резиновые уплотнительные колечки будут располагаться, вы их сразу увидите и их можно снять, при помощи отвёртки или же рукой, так вот если они будут деформированы, потресканы, порваны или же что то ещё с ними будет, то в таком случае замените данные кольца на новые, а иначе бензин через топливные трубки может вытекать понемногу (Капать по чуть-чуть будет), а это уже очень опасно!
2) Не на всех автомобилях будут эти гайки которые топливные трубки крепят, к примеру если брать машины десятого семейства с двигателем 1.6 литров, то в них данные гайки отсутствуют и топливный фильтр совсем другой стоит, поэтому при покупке не ошибитесь, так вот на 1.6 литровых двигателях топливные трубки крепятся на защёлках, если посмотреть на фото ниже то это можно прекрасно увидеть (Защёлки металлические стрелками указаны), отсоединяются эти трубки следующим образом, на защёлку нужно будет нажать рукой утопив её тем самым и после чего трубку можно будет отсоединять от фильтра, а как только обе трубки будут отсоединены (Не важно каким двигатель объёмом, это и к 1.5 и к 1.6 относится) берите в руки гаечный ключ или накидной и им болт выверните, при этом гайку болта удерживать вторым ключом рекомендуется чтобы она не крутилась (см. маленькое фото), полностью болт выкручивать не нужно, немного лишь ослабьте его чтобы хомут который фильтр держит ослабился и после чего сам фильтр из него вынимать можете и менять его на новый.
Примечание! Новый фильтр тонкой очистки устанавливается на автомобиль в обратном порядке снятию, при установке следите за стрелкой которая на корпусе нового фильтра нанесена, если у вас автомобиль с объёмом двигателя 1.5 то эта стрелка должна будет смотреть на левый борт автомобиля, на шестнадцати клапанных двигателях с объёмом 1.6 литров, стрелка должна быть направлена на правый борт автомобиля (По ходу движения автомобиля смотрите) и кстати когда всё подсоединено будет, включите зажигание секунд на 5 (Пусть это лучше помощник сделает) и посмотрите нет ли нигде подтёков топлива через топливные трубки или через сам фильтр, если есть тогда проблему устраняйте, как мы уже сказали ранее, подтёки могут быть из-за изношенных уплотнительных колец, а так же из-за плохо надетых трубок и плохо закрученных гаек которые их крепят!
Замена фильтра на карбюраторе
Здесь всё просто, отвёрткой отворачивается два винта которые топливные шланги крепят к топливному фильтру (Винты указаны стрелками), после чего данные шланги отсоединяются от фильтра, если из них будет течь топливо тогда либо пальцем шланги затыкайте, либо же пробку в них какую ни будь вставьте (Болт подходящего диаметра например) или же пережмите чем ни будь сами шланги, затем установите новый фильтр на своё место и подсоедините оба шланга к нему (При подсоединение смотрите за стрелкой которая на фильтре находится, она для наглядности на маленьком фото показана, так вот эта стрелка в сторону потока топлива должна быть направлена, в общём смотрите как шланги у вас идут и всегда помните, топливо подаётся из бензобака и в карбюратор) и можете считать что замена топливного фильтра проведена удачно.
Дополнительный видео-ролик: Как заменять фильтр тонкой очистки на инжекторных автомобилях с двигателем 1.5 литров восьми клапанным, смотрите в ролике который расположен чуть ниже:
Примечание! Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!
Где находится бензонасос? Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.
Замена фильтра на карбюраторном автомобиле
Замена фильтра на карбюраторном авто представлена ниже.
Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?
Примечание! Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1.5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!
Примечание! Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)
2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.
3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.
Примечание! Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!
4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.
Примечание! В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!
Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!
5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см. фото 3), а после этого снимите прижимное кольцо (см. фото 4).
Примечание! Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)
6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)
Примечание! Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!
Установка: Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).
Примечание! Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!
2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!
Дополнительный видео-ролик: Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:
Примечание! В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:
Замена фильтра бензонасоса ваз 2110 является на сегодня актуальной проблемой для многих водителей транспортных средств. В том случае, когда автомобилист будет ездить с засоренными фильтрами, есть очень большая вероятность, что бензонасос просто сломается и перестанет перекачивать топливо в двигатель. По этой причине замена бензофильтра ваз 2110 – дело важное и ответственное.
Типы фильтрующих элементов
Различают два типа фильтров – грубой и тонкой очистки, наша инструкция как гласит название, написана для тонкой очистки. Существует два вида фильтрующих элементов тонкой очистки ваз 2110 отличающихся типом крепления:
Начнем с первого вида
Чтобы заменить на ваз 2110 фильтр тонкой очистки с резьбовым соединением, подготовьте нужный инструмент, нужные инструменты вы легко найдете в стандартном наборе, ничего специфического не требуется. Надо:
Затем выполняйте такую последовательность действий:
Снижаем давление
Сбросить давление в топливной системе можно разными способами, при замене топливного фильтра тонкой очистки, рекомендуем воспользоваться этим способом:
Если собираетесь ремонтировать бензонасос либо снимать топливный бак, рекомендуем сбросить давление таким способом (он годится и для первого случая):
Откручиваем крышку люка
Отжимаем защелку и отсоединяем разъем бензонасоса
Снимаем фильтр
После снижения давления в топливной системе одним из вышеперечисленных способов, делаем следующее:
Ослабляем хомут, крепящий фильтр
Стрелками указаны резиновые уплотнительные колечки
Стрелка смотрит в направлении движения бензина
Вот мы и заменили фильтр тонкой очистки ваз 2110, как вы убедились, тут нет ничего трудного, и не требуются навыки автослесаря и специальный инструмент.
Вариант второй
Чтобы заменить на ваз 2110 фильтр тонкой очистки с креплениями на пластиковых клипсах вам понадобится такой инструмент:
Выполняя замену фильтра тонкой очистки с креплением на клипсах, соблюдаем те же меры безопасности, что и при замене фильтра тонкой очистки с резьбовыми соединениями. Итак:
Внимание: Наконечники весьма хрупкие, будьте аккуратны, снимая их, иначе цена вопроса выльется вам в замену топливных шлангов.
Стаскиваем, нажав пальцем на серьгу наконечник бензопровода
Замена топливного фильтра тонкой очистки с креплением на гайках
Инструкция по замене фильтра 21120-1117010 представлена ниже.
Типы топливных насосов
Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.
Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.
Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?
Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.
Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.
Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.
В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.
Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.
Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.
Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.
Признаки неисправности топливного насоса ВАЗ
При обнаружении одного из факторов, приведенных выше, проверьте исправность устройства. Сядьте в машину и поверните ключ зажигания, чтобы загорелись все приборы. Прислушайтесь — при работе бензонасоса появляется характерный “качающий” звук (гудение или писк). Его наличие говорит о корректности соединения проводов. Далее для замера вам понадобится специальный манометр со шлангом (лучше купить сразу готовый комплект).
Проверка происходит за счет рампы по следующему алгоритму:
Нормальным считается результат в пределах 3,8-4,0 кгс/см² (это аналогично 380-400 кПа). На финише заглушите авто, “стравите” воздух в системе и демонтируйте шланг от штуцера. Ниппелем установите золотник обратно и верните колпачок на место.
Если вы не уверены в своих навыках, найдите подробное видео или проконсультируйтесь у специалиста.
О необходимости замены бензонасоса на ВАЗе-2112 могут “говорить” следующие признаки:
Необходимость замены бензонасоса ВАЗа-2110 определяется по тем же факторам, которые мы привели выше.
При приобретении деталей всегда обращайте внимание на штатный экземпляр, чтобы купить подходящую модификацию.
Также перед покупкой необходимо тщательно осмотреть корпус на наличие трещин, шероховатостей и других дефектов. Если они найдены, приобретать такую запчасть нельзя— высок риск проблем в работе ДВС.
Замена фильтра бензонасоса
Ваз 2110 фильтр бензонасоса
Теперь мы наконец-то подошли к самой важной части, к замене фильтра бензонасоса. Замена бензонасоса производится обычно своими руками и занимает не более тридцати минут времени.
Вот и всё, новый фильтр для бензонасоса установлен и сделали мы это своими руками. Фильтр бензонасоса обычно не стоит слишком дорого и его максимальная цена – это 200 или 500 рублей. Если данная инструкция недостаточно понятна, то можно посмотреть какое-нибудь видео или фото и во всем разобраться.
Замена фильтра тонкой очистки на ваз 2110 рекомендуется заводом – через тридцать тысяч километров пробега. Однако состояние фильтрующего элемента во многом зависит от качества заливаемого в бак бензина: чем бензин грязнее, тем быстрее фильтрующий элемент засоряется. Появление рывков при движении машины сначала ощутимые на высоких оборотах двигателя, а впоследствии и на пониженных оборотах означают, как правило, что фильтр ваз 2110 засорился. Выполнить самостоятельно такую простую операцию может любой владелец авто. Необходимо лишь знать, где он расположен, и как его снять. Чтобы не гадать на кофейной гуще, каким образом крепится фильтр на вашей машине, приведем пример обоих типов крепления.
Фильтрующий элемент тонкой очистки бензина ваз 2110 с креплениями на защелках
Признаки неисправности топливного насоса (бензонасоса)
Одним из основных признаков, по которым можно смело определить, что бензонасос следует заменить, является плохая тяга двигателя, при отсутствии других видимых причин. Со временем работы, топливный насос слабее прокачивает топливо, в результате чего, давление в системе падает, отсюда и плохая тяга двигателя.Чтобы убедиться, что неисправен топливный насос, следует померить давление в топливной системе (рампе). Если давление слабое, значит причина либо бензонасос, либо обратный клапан, который отвечает за давление в системе.
Неисправный бензонасос может сильно гудеть, вы будите отчетливо слышать звук его работы. Это может быть еще одним признаком, характеризующим «умирающий» насос.
Можно ли испортить бензонасос?
Да, можно, бензонасос постоянно погружен в топливо, если бензина в баке очень мало или он кончится, топливный насос будет работать «в холостую», в результате чего велика вероятность его выхода из строя.
Меняем сетку грубой очистки бензина (фото подробное объяснение)
Меняем сетку на бензонасосе. Начнём с того, что всё выполняется без фанатизма и без особых усилий-терпение и труд. В моём случае:бензонасос-Bosch, короб-Утес.
Так как возможно залить всего 20 фотографий, попытаюсь уложиться, чтобы было понятно.
1-отвётрки «+» и «-« 2-ключ на «10» 3-чистящее ср-во(чтобы промыть короб) покупаем новую сетку(т.к. чистить старую смысла нет)
Цена вопроса-50-60 рублей.
Итак вы в гараже(на улице мороз, смысла менять нет «-19» за бортом)
Для начала надо скинуть давление в бензонасосе. Для этого достаточно достать предохранитель бензонасоса, который находится за платстиковой перегородкой со стороны пассажира, возле «мозгов». Предохранитель будет первый справа (ближе к моторному отсеку, у меня на 15 А стоял). Вытаскиваем и заводим машину пока не заглохнет. Снимаем клему «-» с акума(для своей же безопасности).
Снимаем заднюю сидушку(на которой сидим 5-й точкой)-по бокам по 1 ручке с каждой стороны. Находим чёрный лючек, скручиваем 2 болта «+» отвёрткой. Далее мы видим сам короб. Желательно протереть тряпкой!
Скидываем клемму и 2 шланга (красн. цветом на фото) может малость наливать бензина. Далее скручиваем болты (8 штук).
вот такая картина
Белая прокладка может случайно упасть в бак, но её легко достать
уже малость протёр тряпкой
Далее ставим на место, где будет удобно работать. Скидываем железную шайбу вниз (аккуратно!) и нажимаем на патрубок, чтобы он отсоединился.
двигаем шайбу вниз
Далее скидываем все клеммы (клемма от бензонасоса, клемма от клеммы, и просто клемма которая на фото).
там ещё 2 клеммы
ВСЁ ДЕЛАЕМ АККУРАТНО
После того как всё скинули зажимаем 4 скобы на коробе и тянем вверх. Не получилось смотри выше. Когда я снял, то на дне короба была земля, песок, метал. стружка.
Далее отсоединяем сетку от насоса (насос в пласт. коробе).
Сеточка была в не менее убитом состоянии
Далее отсоединяем поплавок от короба и тащим его в мойку.
Далее даём всему просохнуть и собираем в обратном порядке.
https://youtube.com/watch?v=3ElntDi2XDM%3Ffeature%3Doembed
Видеоролик подробно демонстрирует, как заменить сетку бензонасоса на 8-ми клапанных двигателях автомобилей ВАЗ 2110, 2112, 2114 и ВАЗ 21102. Видео очень пригодится тем, кому не хочется тратить лишние деньги, обращаясь за подобной услугой в автосервис, ведь снятие бензонасоса в сборе ВАЗ 2110 для замены сетки-фильтра достаточно простая процедура.
Причиной проведения такого ремонта может быть езда автомобиля рывками, либо если он просто стал и не заводится. Не стоит сразу паниковать и начинать разборку двигателя, вполне возможно требуется лишь замена сетки бензонасоса 2110-1139200. Из подготовительных работ — отсоединяем клемму аккумулятора, а также сбоку на алюминиевой рампе сбрасываем давления, вывернув пластмассовый колпачок и нажав на центр штуцера.
Как снять, проверить и установить
Этот агрегат, являющийся элементом топливной системы, обеспечивает давление для подачи горючего из бака к мотору. При выходе его из строя возможны сбои в работе силового узла. Если авто плохо разгоняется, дергается или не заводится, глохнет на “холостых”, теряет мощность — проверьте функцию подачи бензина.
Что же такое бензонасос и как он работает
Бензиновый фильтр ваз 2110
Бензонасос ваз является неотъемлемой деталью каждого автомобиля, на котором установлен двигатель внутреннего сгорания, поэтому его необходимо держать в хорошем состоянии. Обычно бензонасос ломается в двух случаях: когда засорен сетчатый фильтр (как его заменить мы расскажем вам ниже) и когда владелец автомобиля ездит на пустом баке. В первом и во втором случае бензонасос работает на полную мощность и очень сильно изнашивается.
Примечание. Автовладельцам рекомендуется выработать у себя привычку ездить на полупустом баке, в таком случае бензонасос дольше прослужит.
Бензиновый фильтр на ваз 2110
В старых же автомобилях бензонасос вовсе не используется, поэтому проблемы его поломки не возникает, но, разумеется, приходят и другие проблемы. В современных же автомобилях бензобак и двигатель находятся на разных частях автомобиля, и бензонасос перекачивает топливо из одной части в другую. Типы бензонасосов современных автомобилей:
Существует два вида двигателей: карбюраторный и двигатель инжекторного вида, оба вида этих двигателей используют разные бензонасосы. Карбюраторный использует механический бензонасос, и топливо обычно подается под небольшим давлением.
Инжекторный двигатель наоборот подает топливо быстро и под высоким давлением и использует при этом электрический тип бензонасоса(см.Электробензонасос ваз 2110 и все про него). Ваз 2110 использует как карбюраторные двигатели, так и инжекторные, это зависит от комплектации автомобиля.
Фильтр бензонасоса ваз 2110
Крепятся эти бензонасосы по-разному, механический тип бензонасоса крепится на топливный бензобак, а электрический бензонасос находится прямо в топливном бензобаке. Также, существуют комплектации ВАЗ 2110 с двумя бензонасосами, первый крепится к бензобаку и работает на малых объемах, а второй находится прямо в двигателе и работает на очень больших объемах. Электрические бензонасосы работают по такому принципу: они проталкивают топливо в двигатель и скорость проталкивания топлива зависит от того, какой двигатель установлен на автомобиле. Если мощный двигатель, то скорость проталкивания топлива будет большой, если же двигатель достаточно слабый, то скорость проталкивания будет ниже.
Примечание. Скорость проталкивания топлива на электрических бензонасосах регулируется электронной системой, установленной на автомобиле.
Бензофильтр для ваз 2110
На старых же автомобилях нет электрического бензонасоса, и скорость подачи топлива никак не регулируется. Старые бензонасосы подают топливо в двигатель с постоянной скоростью, что позволяет ему не заглохнуть. Электрические бензонасосы очень и очень шумные, и именно поэтому их и устанавливают прямо в топливном баке. Они очень быстро нагреваются, но топливо, находящееся в топливном баке, остужает бензонасос и приглушает лишние шумы.
Как запускается бензонасос
Бензофильтр на ваз 2110
Запуск бензонасоса осуществляется при помощи специального электродвигателя. Когда вы заводите двигатель автомобиля, поворачивая ключ зажигания, то компьютер автомобиля посылает специальный сигнал к бензонасосу для того, чтобы запустить его. В бензонасос поступает электрический заряд и электрический двигатель, находящийся внутри бензонасоса, начинает работать, тем самым создавая давление во всей топливной системе. Затем топливо доходит до двигателя и двигатель заводится. Происходит всё это обычно в течении двух секунд, если же двигатель не заводится и бортовой компьютер автомобиля не получает никакого сигнала от двигателя, то бензонасос отключается.
Примечание. А происходит это исключительно в целях безопасности, ибо постоянный поток топлива направленный в неработающий двигатель, может привести к поломки или даже к возгоранию.
Звук работы бензонасоса можно услышать только в первые две секунды, потом он работает практически без шума. Бензонасос выкачивает топливо из топливного бака и направляет его в двигатель, пропуская топливо через фильтр.
Что же такое фильтр бензонасоса
Ваз 2110 бензиновый фильтр
Фильтр топливного бензонасоса(сеточка(см.Зачем нужна замена сеточки бензонасоса)) – это очень и очень важная деталь в автомобиле. Есть вероятность, что в бензобак может попасть песок, грязь, земля и прочие вещества, которые ни в коем случае не должны добраться до двигателя. Если ещё учесть то, что мы живем в России, с достаточно плохими климатическими условиями и иногда очень плохими заправочными станциями, то фильтр является самой важной частью автомобиля.
Ваз 2110 бензофильтр
Фильтр бензонасоса является первым фильтром топлива в системе питания автомобиля и последним, после прохождения топлива через него, никакой другой обработки бензина не будет, и если автомобилист решит поменять бензонасос, то новый фильтр является обязательным пунктом в списке обязательных, впрочем, как и промывка топливного бака.
Расположение топливного фильтра
На инжекторных ВАЗ 2110 топливный фильтр располагается под днищем машины. Он находится в нише в задней части автомобиля. Рядом с расходником расположен топливный бак.
Фильтр на ВАЗ 2110 инжектор
На ВАЗ 2110 с карбюратором фильтр находится в моторном отсеке. Он расположен рядом с бачком с тормозной жидкостью и вакуумным усилителем.
Замена бензонасоса ВАЗ 2110 инжектор — местонахождение и другие нюансы
Чтобы получить доступ к агрегату, необходимо убрать цельную подушку сидения сзади. Под ней будет плотный материал с вырезом. Его тоже демонтируют для получения доступа к крышке. Снимают крепежные болты и убирают этот элемент, после чего получают непосредственный доступ к насосу. Вначале рекомендуем посмотреть инструкцию автопроизводителя и найти видео с детальным описанием процесса.
При замене бензонасоса на ВАЗе-2110 инжектор 8-клапанного типа бензотрубки фиксируются двумя гайками. При установке “качающего” устройства учитывают направление красной стрелки, которой маркируется агрегат. Она должна быть направлена назад, как и один из шланговых наконечников. Интересно, что первые автомобили этой модификации оснащались карбюраторным впрыском. В инжекторном варианте используется электропривод, у которого нужно регулярно проверять предохранитель и реле.
Для ВАЗа-2111 услугу замены бензонасоса проводят по следующему алгоритму:
После извлечения механизма опытные автолюбители рекомендуют его детально исследовать и поставить новые “расходники” (по необходимости): моторчик, фильтр, сетку. Монтаж производят в обратном порядке (не забывайте учитывать стрелку на крышке — она должна быть направлена назад).
Для замены фильтра грубой очистки рекомендуется следовать инструкции ниже
Новый и старый фильтр
Часто причиной такой ситуации становится вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. Причем не обязательно отправляться на станцию технического обслуживания. Эта работа по силам даже более менее опытному автовладельцу.
Загрузка...
