Любой автомобилист знает, насколько неудобно пользоваться машиной в темное время суток при неисправном внутрисалонном освещении. В этой статье мы узнаем, как поменять лампочку в салоне ВАЗ 2114, а также научимся устранять основные неисправности этого светового прибора.
Иногда автолюбители сталкиваются с такой проблемой, что освещение салона ваз 2114 перестает работать исправно. Такая неприятность, безусловно, может вызывать большие трудности при поездке в ночное время, и поэтому она должна быть как можно быстрее устранена. О том, как это сделать, мы и поговорим в сегодняшней статье.
Лампочка в салонном плафоне обеспечивает равномерное освещение всего интерьера автомобиля, что совсем немаловажно при ночным поездках или, тем более, многодневных путешествиях. Но, со временем, она — как и любая другая лампочка, выходит из строя, причиняя тем самым водителю и его пассажирам немалый дискомфорт. Сегодня мы поговорим о том, как устроена система внутреннего освещения автомобиля, а также расскажем о том, как поменять лампочку в салоне ваз 2114 своими руками.
Салонный плафон ваз 2114
Иногда автомобилисты замечают, что в ходе эксплуатации автомашины такой элемент, как подсветка переключателя печки ваз 2114, выходит из строя — ее лампочки поначалу тускнеют, а потом и вовсе перегорают. Кроме этого, некоторых водителей родная подсветка не устраивает вовсе, и они сразу же задумываются над тем, как поменять ее на светодиодную. О том, как это сделать и о том, что для этой замены понадобится, мы и поговорим в сегодняшней статье.
Подсветка печки ваз 2114
Замена подсветки печки
Наиболее часто автолюбители выполняют именно такую замену, поскольку подсветка регулятора печки ваз 2114 в родном виде довольно тусклая и часто ломается.
Для того, чтобы ее поменять на новую, понадобятся:
Выполняется вся замена очень просто и всего за пару шагов, для этого нужно:
Подсветка печки со снятой торпедой
Устанавливать светодиодные лампочки следует в соответствии с их полярностью. Если точной уверенности в том, какой из проводов, подходящих к гнезду — «плюсовой», а какой — «минусовой» — нет, то можно провести быструю проверки при помощи мультиметра. При измерении постоянного напряжения в соответствии с цветом щупов (красный — к плюсу, черный — к минусу) — на экране будет показываться просто напряжение (12 v). В противном случае (если красный щуп приложен к минусу, а черный к плюсу) — напряжение на экране будет показано со значком «минус» (-12 v).
Редизайн подсветки печки ваз 2114
Изготовление светодиодной подсветки
Иногда простая замена лампочки подсветки печки ваз 2114 кажется автомобилистам недостаточной мерой, и они прибегают к полной переделке подсветки при помощи светодиодной ленты. Для такого тюнинга понадобится приобрести 10-ти сантиметровый отрезок белой светодиодной ленты и 2 отрезка синей и красной ленты по 5 см каждый (многие магазины электрики соглашаются продать даже такую длину. В противном случае придется купить отрезок большей длины и отрезать от него кусочек).
Светодиодная подсветка печки ваз 2114
Инструменты для монтажа светодиодной ленты понадобятся такие же, как и в предыдущем случае. Также потребуется паяльник, изолента (либо термоусадочная трубочка) и пластина текстолита.
Сама подсветка печки ваз 2114 со светодиодной лентой монтируется в следующем порядке:
Обновленная подсветка печки ваз 2114
Если после включения вам покажется, что свет приятен для глаза, но хочется чуть большей контрастности, можно открутить пластинку с лентами и вновь смонтировать ее, но не на прямую к корпусу, а через небольшие втулки, которые помогут приблизить светодиоды вплотную к шкале.
Выполненная таким образом подсветка не только сделает более заметным регулятор печки ваз 2114, но и заметно преобразит внутренний вид салона.
Стаж работы автослесарем 12 лет. Прошел множество курсов повышения квалификации и имеет допуски к выполнению самых кропотливых работ по ремонту автомобиля разных марок. Последние несколько лет занимается только ремонтом и тюнингом отечественных автомобилей
Все равно не горит освещение — другие причины
Нередко случается, что после разборки светильника лампа оказывается исправной, но освещение не работает. Что в этом случае можно предпринять? Попробуем найти неисправность своими силами.
Схема плафона основного освещения салона ВАЗ 2114
Для начала взглянем на принципиальную электрическую схему основного салонного светильника ВАЗ 2114.
Электросхема основного внутрисалонного светильника ВАЗ 2114
Как видно из схемы, один вывод лампы постоянно находится под напряжением +12 В. При открытии любой из дверей замыкается соответствующий концевой выключатель, и второй конец лампы подключается к кузову (это минус питания) – в салоне загорается свет. Если перевести переключатель SW1 в противоположное положение, то лампа X1 будет гореть независимо от состояния дверей. Таким образом, если:
Свет не горит вообще. Неисправен предохранитель, патрон лампы или переключатель SW1. Исправность предохранителя проверить несложно. Вместе с плафоном освещения салона он питает лампы сигнала торможения, штурманского фонаря, багажного отделения, подсветки замка зажигания, маршрутный компьютер. Если все это работает, то предохранитель исправен.
Если потухло сразу все, то открываем крышку капота и находим монтажный блок. Он находится в моторном отсеке сразу за лобовым стеклом напротив водителя. На фото ниже блок помечен стрелкой.
Местоположение монтажного блока в ВАЗ 2114
Нас интересует предохранитель F3, помеченный на фото ниже стрелкой.
При помощи пинцета, идущего в комплекте, снимаем сгоревший, на его место устанавливаем новый того же номинала (10, в некоторых модификациях 7.5 А).
Далее патрон. Он весь на виду. Снимаем лампочку, осматриваем цоколь и контакты патрона. При необходимости чистим. Остался переключатель. Что с ним делать, мы выясним в следующем абзаце.
Контакты встроенного в плафон переключателя режимов
Осматриваем, при необходимости зачищаем. Если контакты чистые, то, возможно, стекло при переключении недожимает подвижный контакт до нижнего неподвижного. Делаем это пальцем:
Проверка работы переключателя рукой
Важно! Все манипуляции с переключателем, кроме проверки (чистка, подгибание контактов и пр.), нужно проводить только при отключенной АКБ, так как на светильнике всегда присутствует +12 В. Малейшая неосторожность – и можно лишиться предохранителя, а то и вообще выжечь проводку.
Некорректно работает режим 1. В этом режиме подсветка включается при открытии любой из дверей. Тут есть три варианта: свет горит при закрытых дверях, свет не загорается при открытии какой-либо одной двери и фонарь вообще не реагирует на состояние дверей.
В первых двух случаях явно неисправен один из концевых выключателей либо провод, идущий от них до плафона, замкнул на кузов. Третий случай – обрыв провода, идущего от концевых выключателей к светильнику.
На фото видно, что головка толкателя изрядно износилась. Может, в этом причина? Нажимаем на нее пальцем. Горит? Проблема в механическом износе. Тут либо концевик менять, либо что-то придумывать иное (надолго ли?). Не горит – отворачиваем фиксирующий винт, вытаскиваем выключатель.
Снятие концевого выключателя открытия двери
К нему идет единственный провод. Замыкаем его на кузов (участок без краски, естественно). Свет зажегся? Придется заменить концевик, поскольку он ремонту в домашних условиях не подлежит.
Если свет горит при всех закрытых дверях, то подобную операцию придется проделать со всеми концевиками. Разница лишь в том, что при снятии неисправного концевика свет потухнет. Нашли? Меняем. Не нашли – придется искать место замыкания проводов от концевиков до фонаря. Дело муторное, поскольку все провода надежно скрыты внутри кузова и под обивкой. А что делать?
Если фонарь не реагирует на все двери, то сперва проверяем и при необходимости чистим встроенный в него переключатель (см. выше), а затем ищем место обрыва общего провода от концевиков до плафона. Дело муторное, поскольку все провода надежно скрыты внутри кузова и под обивкой, но ничего не поделаешь. Ну а теперь пора заняться фонарем индивидуальной подсветки.
Схема штурманского ВАЗ 2114
Она намного проще и, значит, вариантов неисправностей меньше. Взглянем на рисунок ниже.
Принципиальная электрическая схема подключения штурманского фонаря ВАЗ 2114
Сгорел предохранитель. Он такой же, как и для фонаря основного освещения салона (F3), поэтому алгоритм устранения неисправности тот же – выше он описан достаточно подробно.
Контакты выключателя штурманского фонаря ВАЗ 2114
Также возможен плохой контакт лампы с патроном. Осматриваем патрон и лампу, при необходимости чистим. Если это не помогло, замыкаем контакт патрона, на который надета клемма с черным проводом на кузов. Загорелся? Ищем обрыв этого провода, который подключен к кузову. Если не можем найти, отключаем неисправный, вместо него пробрасываем новый.
На этом, пожалуй, мы и остановимся. С фонарями освещения салона ВАЗ 2114 мы разобрались. Теперь заменить в них лампочки и при необходимости устранить основные неисправности для нас не проблема.
Любой водитель знает, сколько неудобств создает впередиидущий автомобиль с нерабочими задними фонарями. В этой статье мы научимся менять лампы в задних фонарях ВАЗ 2114, а также рассмотрим основные неисправности этих световых приборов и попробуем их самостоятельно устранить.
Ремонт заднего фонаря
Самая распространенная причина отказа заднего фонаря ВАЗ 2114 – выход из строя гибкой печатной платы или разъема, выполненного прямо на ней обычной металлизацией. Можно, конечно, просто купить новую печатную плату и заменить ею неисправную, но, во-первых, надолго ли?
А во-вторых, мы не ищем легких путей. Так что постараемся устранить эту неисправность своими силами, с минимальными затратами и так, чтобы на века. Начнем с разъема подключения фонаря к бортовой сети. Выглядит он примерно так:
Разъем подключения заднего фонаря к бортовой сети является частью гибкой платы и его невозможно заменить отдельно
Причин выхода из строя этого разъема много. К примеру, мы слишком часто снимали с фонаря колодку питания и просто частично стерли дорожки, которые имеют очень малую толщину напыления меди на пластике. Еще одна причина – от постоянной вибрации переломились токопроводящие дорожки рядом с разъемом. Ну и самое банальное – от перегрузки или замыкания дорожки отгорели.
Из-за отгорания токопроводящих дорожек гибкой платы не горят задние противотуманки
На фото изображен разъем фонаря другой модификации, но смысл проблемы тот же. Все эти вопросы можно решить при помощи паяльника, монтажного провода и обычного шестиконтактного (можно больше) разъема с ответной частью.
Для ремонта понадобится вот такая колодка с ответной частью
Зачищаем контакты разъема на плате при помощи ученической стирательной резинки (не наждачной бумаги – толщина фольги очень небольшая!) – и облуживаем их.
Лудить дорожки нужно хорошо прогретым паяльником очень быстро. Иначе дорожки просто отвалятся от подложки.
Напаиваем на дорожки провода от колодки, не забыв их отмаркировать, место пайки заливаем герметиком или клеевым термопистолетом.
Подпаянная к плате заднего фонаря навесная колодка
Обрезаем штатную колодку жгута питания, а на ее место припаиваем ответную часть новой. Собираем фонарь, подключаем его к бортовой сети – и проверяем. Если мы не напутали с разводкой колодок, то все заработает сразу на ура.
Что делать, если дорожки отгорели или переломились? Выйти из положения можно следующим образом. Сразу после перелома счищаем с дорожек защитный лак, лудим, подпаиваем колодку. Выглядеть это будет так:
Подпаять колодку можно в любом месте гибкой платы
Можно, конечно, этим ограничиться (до следующего раза), но если потратить немного больше времени и сил, то можно сделать более серьезный ремонт. Доработанные таким образом фонари будут служить верой и правдой многие годы. Такой ремонт избавит вас от вечной проблемы в контактах хлипких штатных патронов – это тоже весьма распространенная неисправность фонарей ВАЗ 2114.
Для реализации этой идеи, кроме шестиконтактной колодки с ответной частью (см. выше), понадобятся пять патронов от указателей поворотов ВАЗ 2106 и десяток клемм к ним.
Понадобятся 5 таких патронов и 10 клемм к ним
Отверстия под будущие патроны
Вставляем в отверстия патроны, размечаем крепежные отверстия, высверливаем их, вворачиваем саморезы. Теперь патроны закреплены в панели намертво.
Закрепляем каждый патрон двумя саморезами
При помощи монтажного провода с опрессованными на него клеммами (можно обжать обычными пассатижами и пропаять для верности) собираем схему, повторяющую разводку штатной гибкой печатной платы. Для верности клеммы можно заизолировать термоусадочной трубкой, но в принципе это не обязательно – панель, на которой крепятся патроны, пластмассовая. На концы проводов припаиваем нашу колодку.
Эта колодка будет соединять задний фонарь с бортовой сетью
Ответную часть колодки подпаиваем к жгуту питания фонарей, предварительно отрезав старую. Именно подпаиваем, а не соединяем скруткой. Скрутка через неделю окислится, и снова начнутся проблемы – то горит, то не горит. Спайку изолируем термоусадкой или хлопчатобумажной (черная тряпичная) изолентой. ПВХ изолента – крайне неудачный вариант. Она может со временем разворачиваться. Такая изоляция никуда не годится.
Все готово, можно подключать и проверять
Пару минут любуемся своей работой, вставляем лампы, подключаем, проверяем. Все работает как положено? Собираем фонарь, подключаем.
Фонарь на месте, все проблемы решены надолго
Важно. После такой доработки штатная лампа указателя поворотов будет слишком торчать, а плата просто не встанет на место. Выйти из положения можно при помощи светодиодного аналога либо найти все ту же P21W (артикул 00000002008) или аналогичную. Такая лампа, на 15 мм ниже стандартной, отлично подойдет.
Лада 2114 2010, двигатель бензиновый 1. 6 л. , 80 л. , передний привод, механическая коробка передач — аксессуары
Где такой плафон купить круглый?
Что за сиденья если не секрет)
Обычные, чехлы Dinas
Классное решение.Салонный люминисцентный в первый же год установил. Очень доволен.До «штурмансккого» никак руки не дойдут. Поддерживаю, штатный — достаточно неудачный. Стоит менять
Я его разбирал и чистил, лампочку поменял на диодную, святящую вперёд.Впечатление такое: Если не надевать «обруч» с тыльной стороны шарика, то вращаться будет легко. Правда я, по итогу, надел.Света от «циклопа» с довольно простой светодиодной лампочкой более чем хватает, причём свет именно направленный, без засвета по сторонам. Поэтому мне кажется, что замена циклопа на плафон широко светящий — шаг назад. 🙂
Тюнинг освещения
Для того, чтобы избавить себя от массы проблем с освещением, можно вместо стандартного плафона установить плафон салона ваз 2114 с настраиваемой светодиодной подсветкой. Такой тюнинг под силам практически каждому автомобилисту — он не потребует ни сложных инструментов, ни больших познаний в области автоэлектрики. Самое главное, что потребуется — это приобрести в автомагазине готовый плафон (стоит он, как правило, в районе 500 рублей).
Светодиодный плафон ваз 2114
За эти деньги вы приобретете не просто новый источник света, но и такие плюсы, как:
Извлечение плафона ваз 2114
Установка светодиодного плафона производится в следующем порядке:
Установленная таким образом новая подсветка салона обладает большей яркостью (на максимальном режиме) и сделает ночные поездки более комфортными как для водителя автомашины, так и для его пассажиров.
Не горит свет в салоне — как найти неисправность
Если вы заметили, что свет в салоне ваз 2114 перестал включаться, то поиски неисправности следует начать с предохранителя. Сделать это очень просто по той причине, что расположенный в общем блоке предохранитель плафона одновременно является и предохранителем стоп-сигнала. Если свет в салоне перестал гореть, и стоп-сигнал заодно с ним, то следует выполнить замену предохранителя. Если же стоп-сигнал работает, то поиски следует продолжить.
Следующее, на что стоит обратить внимание — это на состояние лампочки накаливания. Для ее проверки достаточно просто снять крышку и проверить, не перегорел ли волосок. В случае неисправности лампу нужно просто заменить на аналогичную.
Многие опытные автомобилисты советуют сразу же переделывать освещение салона с обычного на светодиодное. Это поможет забыть о проблеме перегоревших лампочек насовсем.
Если после осмотра лампочки выяснилось, что ее нить цела (либо после замены лампочки свет так и не загорается), то следует внимательно осмотреть ее патрон и, при необходимости, зачистить мелкой шкуркой все его контакты.
Лампочка освещения салона ваз 2114
В случае, если и после удаления окислов не горит свет в салоне ваз 2114, то следует проверить наличие напряжения на контактах плафона при помощи вольтметра (либо тестера). Если тока нет, то придется поочередно прозванивать всю цепь и, в случае обнаружения обрыва, выполнять замену проводки. Эта операция несложная, но может занять изрядное количество времени.
Проводка ваз 2114
Именно по этой причине прозвонку цепи можно начинать не от плафона, а с проверки концевиков. Как сообщают многие владельцы 2114, очень часто проблема кроется именно в них. В случае, если концевые выключатели окажутся неисправными, то их придется заменять, поскольку данная деталь практически не поддается ремонту.
Прежде, чем выкидывать старый концевик, его можно попробовать отрегулировать. Очень часто причиной неисправности может являться недостаточная сила нажатия или плохой контакт, в результате чего выключатель просто не срабатывает.
Штатное освещение салона
В базовый комплект осветителей салона 14-й модели (и ряда других ВАЗовских автомашин) входят:
Именно последний и отвечает за подсветку всего внутреннего пространства. Он представляет собой патрон с электрической лампой накаливания, закрытый в целях безопасности колпачком (играющим, также, и роль рассеивателя, обеспечивающего равномерное распределение потока света по всему салону).
Провода от контактов плафона идут на концевики дверей, которые отвечают за его автоматическое включение и выключение (для принудительного управления освещением внутри салона предусмотрены кнопки, расположенные на центральных стойках).
Если свет внутри салона вдруг перестал включаться — это еще не значит, что повреждение произошло в самом плафоне и требуется замена лампочки в салоне ваз 2114. Очень часто виноватым в подобной ситуации бывает перегоревший предохранитель, проверять который следует в первую очередь.
Блок предохранителей ваз 2114
Для того, чтобы проверить исправность предохранителя — вовсе необязательно даже доставать его из блока — следует лишь помнить, что салонный плафон и стоп-сигналы, имеют один общий предохранитель. Именно поэтому, если стопы работают, а свет в салоне — нет, то причину следует искать в чем-то другом.
Другой частой причиной неисправности могут стать концевики, которые со временем изнашиваются и перестают работать (об их замыкании может говорить не только не включающийся свет, но и, напротив, постоянно работающий, что будет означать, что концевой выключатель замкнуло во включенном положении). Об этом также следует помнить, и периодически контролировать их состояние, а в случае необходимости — выполнять замену.
Если же проверка показала, что не работает именно лампочка в салоне ваз 2114, то заменить ее можно следующим образом (для замены понадобится лишь плоская отвертка и новая лампочка):
Сборка и установка плафона освещения выполняется точно также, но в обратной последовательности.
Разобрав плафон, следует внимательно осмотреть состояние контактов на гнезде лампочки — если на них имеются грязь или окислы, то их следует очистить мелкой шкуркой либо ветошью, смоченной керосином или другим растворителем.
Схема подключения
Задние фонари на ВАЗ 2114 подключаются к бортовой сети автомобиля посредством колодок, распиновка которых приведена ниже.
Распиновка колодки заднего фонаря ВАЗ 2114 и расцветка проводов
Цифрами на фото обозначены:
Оба фонаря подключаются к одному жгуту, который идет по задней части кузова от правого светового прибора к левому, затем по левому борту к монтажному блоку, расположенному в моторном отсеке сразу за лобовым стеклом напротив водителя. Полная же монтажная схема электрооборудования ВАЗ 2114 (инжектор) будет выглядеть так:
Полная схема электрооборудования ВАЗ 2114
В этой схеме нас занимают отмеченные позиции:
Полезное видео
Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:
Замена лампочек
Теперь сделаем замену ламп заднего фонаря. Поднимаем багажник и ищем в обивке клапан, расположенный напротив этого прибора.
Со стороны багажника фонарь прикрыт клапаном на липучке
Открываем клапан (он на “липучке”) и наблюдаем заднюю часть фонаря с надетой на него колодкой питания.
Задняя часть фонаря ВАЗ 2114
Выдергиваем колодку, потянув ее по направлению к центральной оси машины.
Важно! Ответная часть колодки представляет собой металлизацию, нанесенную на гибкую плату. Снимаем колодку аккуратно, поскольку в случае неудачного сдергивания придется менять всю плату.
Отжимаем защелку, расположенную на той стороне фонаря, которая расположена ближе к центру машины, и снимаем плату вместе с лампами.
Снятие платы с лампами
Разворачиваем плату лампочками вверх и наблюдаем картину, изображенную на фото в первом разделе статьи. Все лампы снимаются одинаково – поворотом против часовой стрелки. Находим сгоревшую лампу, меняем на новую.
Какие лампы стоят в задних фонарях ВАЗ 2114
Пятидверный хэтчбек ВАЗ-2114 (LADA Samara) является рестайлинговой моделью ВАЗ 2109, а потому задние световые приборы и лампы в них практически не отличаются друг от друга. И в той, и в другой модификации ВАЗ в задних фонарях используются всего два типа лампочек – P21W (А12-21-3) и T5W (А12-5). Первая имеет мощность 21, вторая 5 Вт.
Лампочки P21W сигнализируют указатели поворота, стоп-сигналы, сигналы заднего хода и задний противотуманный свет. T5W лампы стоят в габаритах. Расположение же этих световых приборов и их назначение увидите на фото.
Местоположение ламп в заднем фонаре ВАЗ 2114 (на фото плата левого фонаря)
Цифрами на фото отмечены:
Как снять плафон и заменить лампу
Поскольку за освещение салона в ВАЗ 2114 отвечают два плафона, менять лампочки будем в обоих.
Плафон общего освещения
Начнем с него, поскольку замена лампочки в нем производится элементарно и не займет много времени. Для начала немного теории. Включить этот фонарь можно двумя способами: открыв любую из дверей (режим 1) или нажав на один из краев плафона (режим 2).
То есть плафон в этом фонаре качается вокруг центральной оси и исполняет роль выключателя.
Принцип работы переключателя-плафона
На фото цифрами обозначены:
Для того чтобы снять плафон, достаточно отжать бортик корпуса у оси качания, чтобы отлив на стекле вышел из паза в корпусе. Сделать это можно плоской отверткой или даже пальцем.
Отжимание бортика корпуса фонаря пальцем
Выводим сначала этот край стекла из фонаря, а противоположный выйдет сам.
Снимаем стекло и наблюдаем лампочку, которая зажата двумя пружинными контактами.
Отжимаем сгоревший световой прибор в сторону одного из контактов и вынимаем.
На место сгоревшей устанавливаем новую, просто защелкнув ее в контакты патрона. Стекло ставим так же, как и снимали: заводим один отлив на стекле в паз корпуса, защелкиваем другой, чуть отжав край фонаря пальцем.
Плафон индивидуальной подсветки
Здесь для работы нам понадобится небольшая плоская отвертка. Заводим отвертку в щель, как показано на фото ниже, и выщелкиваем фонарь из держателя.
Снятие штурманского фонаря ВАЗ 2114
Вынимаем фонарь и видим две колодки, надетые на патрон (отмечены стрелками). Снимаем их простым выдергиванием. В принципе колодки можно не снимать, но со снятыми не придется работать с руками на весу.
Колодки питания для удобства можно снять
Теперь поочередно отжимаем фиксаторы, помеченные на фото ниже стрелками, и постепенно выдвигаем патрон.
Важно! Фиксаторы, как и сам патрон, очень хрупкие – обычное органическое стекло. Отжимаем очень осторожно, не торопимся и обязательно поочередно, понемногу выдвигая патрон. Сломался фиксатор – патрон можно выбросить.
Патрон вместе с лампочкой у нас в руках.
Снятый патрон фонаря индивидуального освещения ВАЗ 2114
Слегка утапливаем лампу, поворачиваем против часовой стрелки и вынимаем. Новую лампу так же утапливаем и поворачиваем по часовой стрелке. Устанавливаем патрон с новой лампочкой на место, проследив за тем, чтобы обе защелки сработали, надеваем на его контакты колодки питания (полярность можно не соблюдать), устанавливаем фонарь в штатное гнездо и нажимаем на него до защелкивания.
Тюнинг плафона
Ввиду того, что внутреннее освещение салона лампочкой накаливания — не самый лучший в плане яркости и экономичности заряда АКБ вариант, то многие автолюбители прибегают к его тюнингу. Заключается он в том, что выполняется замена плафона освещения салона ваз 2114 на светодиодную подсветку. Для того, чтобы это сделать, нужно будет приобрести специальный плафон со светодиодами (приобрести его можно в автомагазине либо заказать через интернет).
Он отличается от стандартной лампочки такими преимуществами, как:
Диодное освещение салона ваз 2114
Установка
Чтобы установить его вместо стандартного плафона, потребуется:
Таким нехитрым способом можно своими руками заменить штатную подсветку на более яркую, обеспечивающую полное освещение салона в ночное время и позволяющую выполнять даже самые мелкие операции внутри машины или читать книгу без какого-либо напряжения для глаз.
Кроме этого, такая подсветка практически не разряжает аккумуляторную батарею, благодаря чему ее можно держать включенной практически всю ночь при не работающем двигателе, и не бояться того, что к утру машина не заведется из-за разряженной АКБ.
Идеи для тюнинга или доработки
Алгоритм тюнинга задних фонарей при помощи светодиодов
Возможный результат работы
Вместо отдельных светодиодов можно использовать многоцветную светодиодную ленту.
В магазине можно найти ленту любых цветов
Важно! Светодиодную ленту можно резать только по местам, отмеченным на самой ленте пиктограммками ножниц!
Тюнинг фонарей светодиодной лентой
Ну и конечно, светодидные модули.
Тюнинг светодиодными модулями
Теперь тонировка. Проще всего это сделать при помощи тонировочной краски. Заклеиваем “зад” автомобиля газетой и малярным скотчем. Тонируем, соблюдая инструкцию, нанесенную на баллон.
Тонирование задних фонарей ВАЗ 2114
Ждем, пока краска высохнет, при необходимости наносим еще слой (без фанатизма – фонари должны светить!). Снимаем газету и получаем результат. Очевидно, что тонировать не обязательно красным (красным как раз нежелательно) цветом. Стекла можно просто затемнить.
Вот вы и познакомились с задними фонарями автомобиля ВАЗ 2114, научились их ремонтировать, менять лампочки и даже рассмотрели несколько идей тюнинга этих световых приборов.
Имеет три режима работы, которые меняются клавишей:— Постоянно включен— Постоянно выключен— Работает от концевиков дверей

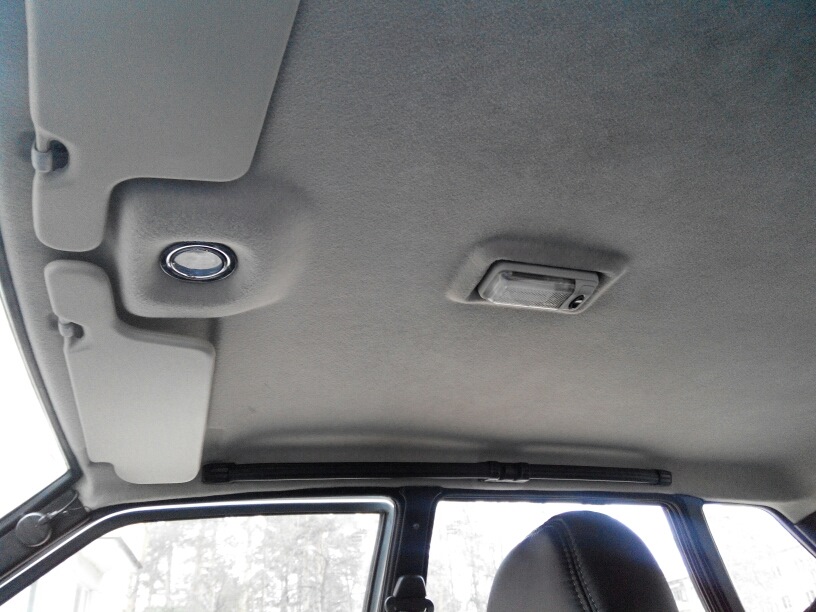

Дальше меняем штатный плафон индивидуального освещения
Подключал по следующей схеме:

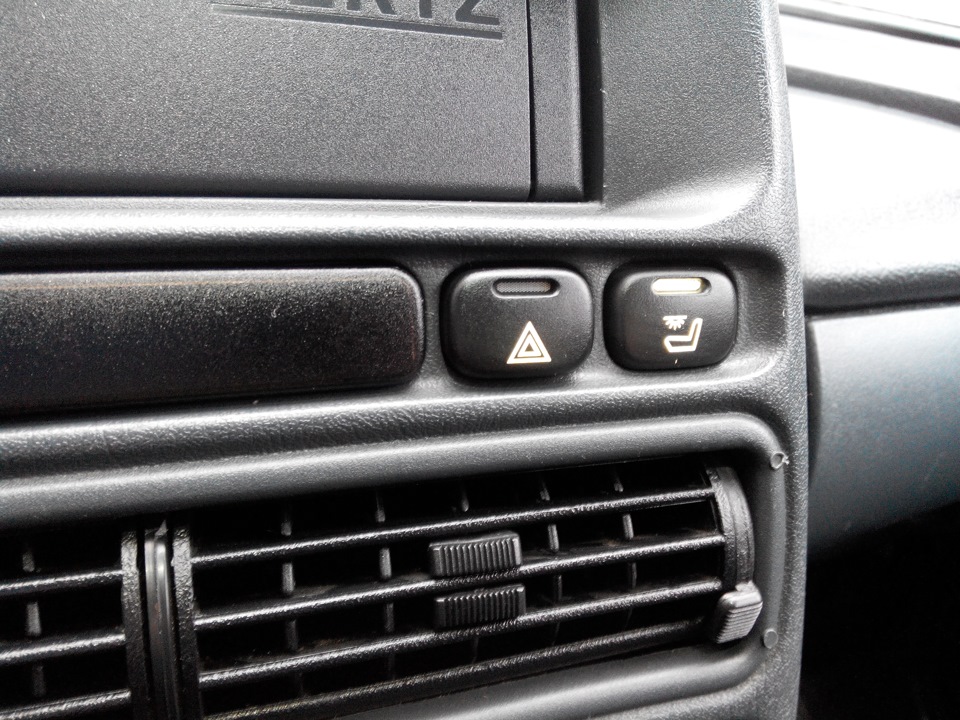

Провод к кнопке и от кнопки включения провел по левой стороне салона под пластиковой накладкой стойки
Проделанной работой очень доволенГотов ответить на вопросы и буду рад комментариям 🙂
Дополнительную интересную информацию вы сможете почерпнуть из видео ниже:
Какие лампочки стоят
В автомобиле ВАЗ 2114 за освещение салона отвечают два фонаря. Один из них, его еще называют штурманским, отвечает за индивидуальное освещение и расположен в передней части потолка между солнцезащитными козырьками.
Фонарь индивидуального освещения салона ВАЗ 2114
В нем используется лампа А12-4-1 (T4W) мощностью 4 Вт.
Лампа фонаря индивидуального освещения
Фонарь общего освещения салона ВАЗ 2114 расположен также на потолке, но немного глубже: между стойками, чтобы освещать весь салон.
Плафон общего освещения салона ВАЗ 2114
В него производитель поставил лампочку АС12-5-1 (C5W) мощностью 5 Вт.
Лампа, используемая в плафоне общего освещения
Обе лампочки обычные, накаливания.
Как устроено освещение салона
Все электрическое освещение салона можно условно поделить на следующие составляющие компоненты:

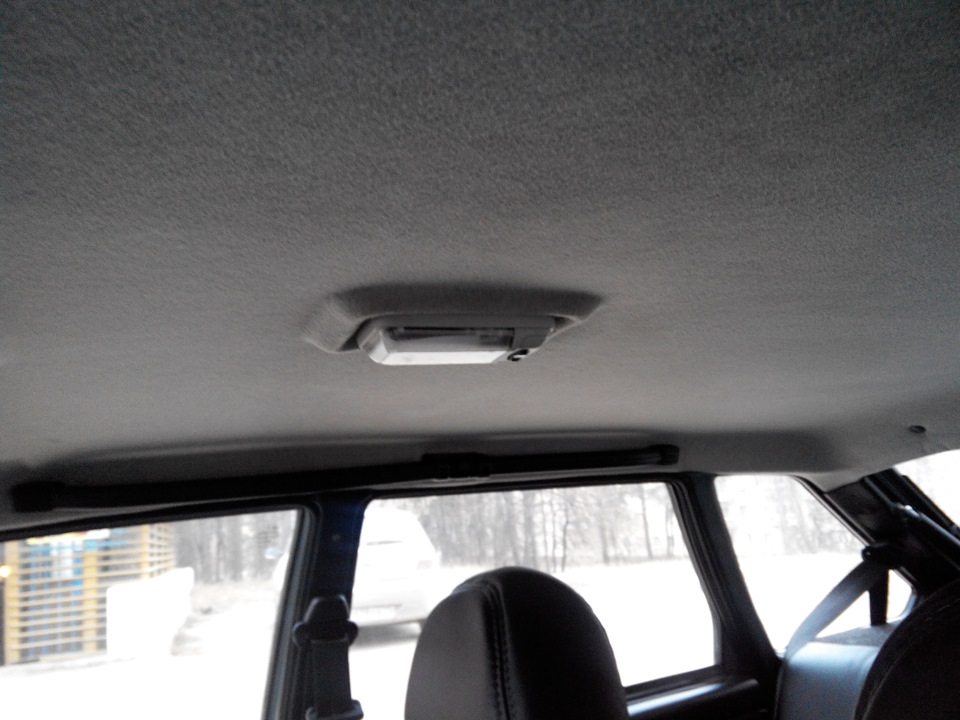

Плафон освещения салона ваз 2114

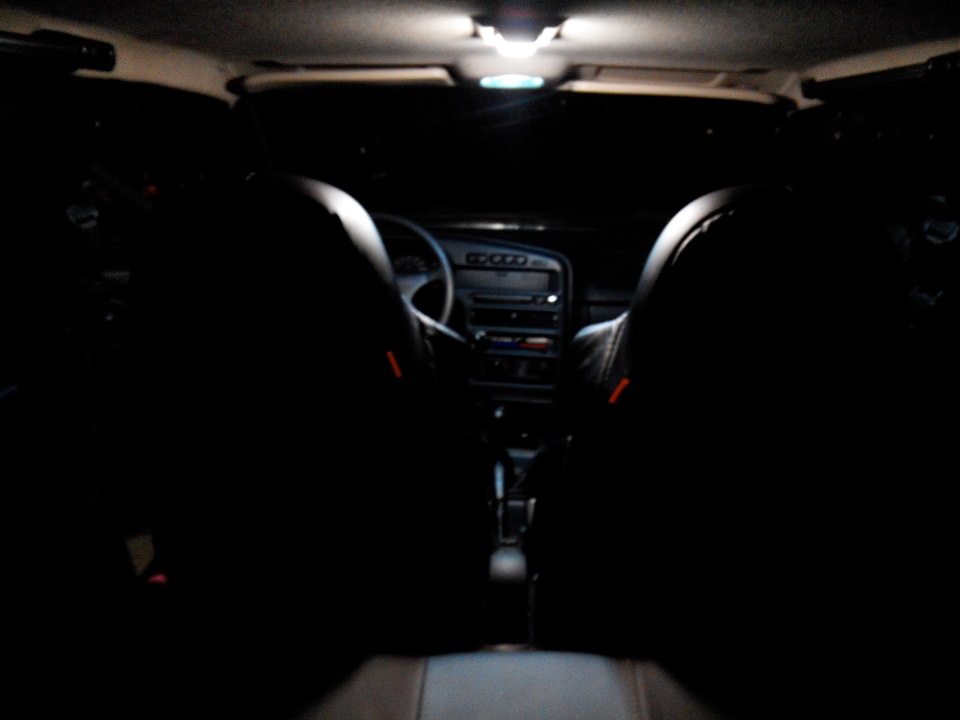

Самым главным и основным источником света из всех перечисленных выше элементов является именно плафон ваз 2114. Он смонтирован на потолке салона в передней его части и включается при помощи концевых выключателей, расположенных во всех дверях автомобиля. При открытии даже одной двери лампочка моментально загорается, а при всех закрытых дверях — выключается.
Кроме этого, возможно и принудительное включение/отключение плафона при помощи специальных кнопок, расположенных на боковых стойках.
На что и как можно поменять штатные фонари
Фонари “Освар” – самый популярный вариант среди автолюбителей. Стоят относительно недорого, и найти их не проблема. Единственно, производитель использует в нём обычные лампочки, но при желании их можно заменить на светодиодные самостоятельно. Хотя для большинства автовладельцев это не актуально.
Задний фонарь Skyline style для ВАЗ 2114
ProSport RS-02020. Это уже светодиодный вариант. Правда, лампочки, отвечающие за разные сигналы в них, явно не на своих местах, что может очень не понравиться другим участникам движения, а уж инспектор ГИБДД вас точно не поймет.
Задний фонарь ProSport RS-02020
ProSport RS-02020-Т. Все тот же “ПроСпорт” с перепутанными сигналами, но с тонированными стеклами. Настоящий подарок дорожной полиции!
Задний фонарь ProSport RS-02020 с тонированным стеклом
ProSport RS-07490. Вариант с лампочками. Тот же производитель, такое же недоразумение – сигнал поворота находится между габаритом и стоп-сигналом. Нарочно не придумаешь.
Задний фонарь ProSport RS-07490
На этом поход по магазинам закончим, хотя чудес там еще много. Просто посмотрим небольшое видео о фонаре с красными “поворотниками” и перейдем к следующему пункту.
Как снять задние фонари
Пора выяснить, как снять штатные фонари, чтобы поставить новые. Для работы понадобится торцевой ключ на 8 с удлинителем и крестообразная отвертка. Открываем дверь багажника, крестовой отверткой демонтируем часть обивки так, чтобы, отогнув ее, можно было получить доступ ко всей задней части фонаря.
Обивка крепится к кузову при помощи саморезов
Находим по периметру светового прибора 4 гайки и отворачиваем их ключом
Фонарь крепится четырьмя гайками
Аккуратно снимаем разъем, потянув его к центральной осевой автомобиля. Не раскачиваем, а просто тянем, стараясь не перекашивать!
Снятие колодки питания
Тянем фонарь снаружи автомобиля на себя и снимаем.
Теперь фонарь можно снять
Устанавливаем новый световой прибор в обратной последовательности.
Загрузка...
