Передняя подвеска легкового автомобиля является одним и самых нагруженных устройств. Именно она принимает на себя все удары, она «съедает» небольшие неровности дорожного покрытия, она же удерживает машину от опрокидывания на крутых поворотах. Одним из самых ответственных элементов подвески является передняя балка, которая, несмотря на массивность конструкции, тоже может выйти из строя. Можно ли отремонтировать её своими силами? Да. Разберёмся, как это делается.
Основная задача поперечной балки — не дать «семёрке» опрокинуться в кювет при прохождении очередного поворота на большой скорости. Когда машина проходит поворот, на неё начинает действовать центробежная сила, стремящаяся выбросить машину за пределы дороги.
В балке есть упругий торсионный элемент, который при возникновении центробежной силы «скручивает» колёса «семёрки» и тем самым противодействует центробежному усилию. Кроме того, поперечная балка даёт дополнительную опору двигателю ВАЗ 2107. Именно поэтому при её демонтаже двигатель всегда вывешивается на специальном блоке.
Конструктивно балка представляет собой массивную с-образную конструкцию, сделанную из двух штампованных стальных листов, сваренных между собой. На концах балки находятся четыре шпильки, к которым крепятся рычаги подвески. Шпильки запрессованы в углубления. Выше шпилек находятся проушины с несколькими отверстиями. В эти отверстия вкручиваются болты, которыми балка прикручивается прямо к кузову ВАЗ 2107.
На первый взгляд балка кажется очень надёжным элементом, который трудно чем-то повредить. На практике дело обстоит иначе, и владельцам «семёрок» приходится менять балки чаще, чем хотелось бы. Вот главные причины:
Теперь к инструментам. Вот что необходимо для работы:
Для работы придётся использовать смотровую яму, и только её. Работа на уличной эстакаде не представляется возможной, поскольку там негде закрепить блок для вывешивания мотора.
Новичок, решивший заварить усталостные трещины в условиях гаража, не имеет для этого ни надлежащего оборудования, ни надлежащих навыков. То же самое относится и к процессу правки деформированной балки: попытавшись выпрямить эту деталь в гараже, что называется, «на коленке», начинающий автолюбитель может только ещё сильнее деформировать балку. А в сервисном центре есть специальное приспособление для правки балок, позволяющее восстановить первоначальную форму балки буквально до миллиметра. Не следует забывать и ещё один важнейший момент: после ремонта поперечной балки водителю снова придётся регулировать развал и схождение колёс. То есть ехать в сервисный центр на стенд придётся в любом случае.
С учётом всего вышеперечисленного единственным рациональным вариантом ремонта для начинающего водителя является замена поперечной балки. А восстановлением повреждённой балки должны заниматься только специалисты с соотвествующими навыками и оборудованием.
Итак, заменить поперечную балку в условиях гаража можно. Главное — грамотно провести все подготовительные операции и ни в коем случае не снимать балку без предварительного вывешивания двигателя. Именно эту ошибку часто совершают начинающие водители, плохо знакомые с конструкцией «семёрки». Ну а по вопросам восстановления и доводки балки водителю придётся обращаться к специалистам.
Передняя балка ВАЗ 2107, благодаря своему поперечному расположению в моторном отсеке, также называется «поперечина». К ней крепится двигатель автомобиля и нижние рычаги подвески. Если балка имеет усталостные трещины, повреждения или деформирована так, что позволяет выставить необходимые углы развала-схождения колес, требуется ее замена. Это весьма трудоемкая процедура, требующая демонтажа, последующей установки и регулировки деталей передней подвески. Во время проведения операции двигатель должен быть подвешен на траверсе или талях. Работы лучше производить с напарником, а замена должна производиться на яме или подъемнике.
Подготовительные работы
Перед снятием балки необходимо демонтировать амортизаторы и пружины подвески. Для этой операции, кроме стандартных ключей и головок, понадобятся монтировка, домкрат и стяжки для пружин.
Порядок операция следующий:
Дальнейшие действия производятся последовательно для правого и левого рычагов:
Установка деталей на место производится в обратном порядке. Перед монтажом пружин их следует сжать стяжками..
Демонтаж балки
Балка ВАЗ 2107 служит основой для крепления нижних рычагов подвески, поэтому перед ее снятием рычаги необходимо открутить. Для демонтажа рычага достаточно открутить две гайки, крепящих ось рычага к балке.
Двигатель автомобиля также крепится к балке. Перед снятием балки необходимо закрепить его на тали, используя проушину на ГБЦ, расположенную между карбюратором и тройником. Перед тем как подцепить двигатель на тали, необходимо демонтировать воздушный фильтр, чтобы не повредить его. После того, как двигатель подвешен, можно приступать к снятию балки.
Открутить гайки крепления подушек двигателя к балке.
Подпереть балку, чтобы она осталась на месте после откручивания от лонжеронов. Для этого можно использовать стопку досок, расположив их под деталью.
Выкрутить болты крепления балки, проходящие в горизонтальной плоскости, затем гайки болтов, расположенных вертикально.
Демонтаж узла
Балка передняя автомобиля ВАЗ 2107 снимается с использованием слесарного инструмента и подъемных приспособлений. Для выполнения указанной операции потребуются:
Вместо подъемного механизма могут быть использовано специальное приспособление, позволяющее вывесить двигатель с опорой на детали кузова. Работы удобнее всего производить в оборудованном гаражном боксе на подъемнике или над смотровой ямой. Последовательность действий мастера такая:
Теперь можно выполнить непосредственно снятие балки с крепежа и убрать ее в сторону. Специалисту рекомендуют осмотреть подушки двигателя, в случае значительной их деформации показана их замена на новые детали.
Неисправности подвески
К неисправностям передней подвески можно отнести износ резиновых частей подвески, возможен также износ шаровых опор. Нередки случаи, когда при эксплуатации выходят из строя амортизаторы и пружины.
В большинстве случаев ремонт передней подвески ВАЗ 2107 можно провести в домашних условиях. Но для этого, для начала, потребуется провести визуальный осмотр и диагностику ее состояния.
Для этого желательно загнать автомобиль на эстакаду или смотровую яму. Во время осмотра определяется состояние всех резиновых частей, проверяется наличие зазоров в шаровых опорах, отсутствие подтеков масла из амортизатора и целостность пружины.
Почему после замены передней балки необходимо сделать развал-схождение колес
Если работы по замене передней балки вполне реально выполнить своими руками, то по вопросу регулировки развала схождения рекомендуется обращаться в сервисный центр. Дело в том, что при замене несущих элементов кузова, или любых манипуляциях с механизмами рулевого управления, установка развала обязательно нарушится.
Своевременное обращение по поводу регулировки развала схождения предупредит преждевременный износ покрышек и будет гарантировать корректность поведения авто в условиях скользкой дороги.
Определить с точностью нарушения в параметрах установки колес можно только применив компьютерную диагностику, но о необходимости посещения автосервиса могут свидетельствовать следующие симптомы:
Установка балки и сборка подвески
Новая балка ВАЗ 2107 устанавливается в последовательности, обратной снятию. Во время установки двигателя на балку необходимо контролировать расположение шпилек подушек, чтоб они вошли в крепежные отверстия.
При отсутствии стяжек для пружин их можно заменить домкратом и проволокой. Для этого необходим винтовой домкрат, применяемый на «жигулях» и «москвичах», и стальная проволока. Стоит отметить, что операция эта весьма рискованная – при разрыве проволоки пружина может «выстрелить». Сама процедура выглядит так:
После установки пружины на место проволочные скрутки необходимо удалить, используя пассатижи. Удалять их стоит аккуратно и равномерно, чтобы пружина не изогнулась, а стала на свое место.
Самоблокирующийся дифференциал
Самый распространенный способ повышения проходимости автомобиля — это поставить самоблокирующийся дифференциал. Главное достоинство этого устройства в том, что с его помощью исключается блокировка колес “навсегда”
Это важно, так как предотвращение включения блокировки, когда в этом нет необходимости, способствует защите полуосей от критических нагрузок
Различают следующие виды блокировок дифференциала:
Кроме автоматической блокировки дифференциала, есть также принудительная, которая подключается при необходимости.
Инструменты и материалы для работы
Для ремонта порогов на ВАЗ 2107 потребуется много разнообразных инструментов и материалов по обработке. Ниже представлен список инструментов и материалов, без которых качественную замену порогов произвести невозможно.
Усиление своими руками
Главнейшим показателем усиления кузова является крутильная жесткость. Она измеряется в Нм/град. И чем больше это значение, тем жестче считается кузов. Кроме того, на этот показатель влияет и тип кузова автомобиля. Как известно, хэтчбеки намного жестче, чем 3-объемные седаны, каковым и является наша «семерка».
Примечание. Немаловажное значение имеет и количество дверей, а также расположение ДВС, что также немало сказывается на жесткости кузова.
Жесткость кузова седана Ваз 2107 составляет 7200 Нм/град. Для сравнения у хэтчбека Деу Ланос этот же показатель составляет 10500 Нм/град. Что касается других современных иномарок дорогого сегмента, таких как Альфа Ромео или Ситроен С5, то их жесткость кузова равна 20 тысячам Нм/град.
Распорки и растяжки
Итак, за счет чего же можно увеличить жесткость кузова? Лучший из способов подразумевает установку распорок и растяжек.
Установка распорок на передние стойки дает хороший эффект, хотя по утверждениям некоторой части автомобилистов, реальных улучшений они не заметили. Напротив, проведенные не раз тесты, доказывают обратное – с передними распорками прохождение поворотов и перестроение на дороге проходит куда более уверенно, независимо от скорости.
Но самое главное – распорки помогают снизить степень деформации кузова, что благоприятно скажется на долговечности металлического остова.
На «семерку» можно ставить распорки пожестче (усиленные), хотя и считается, что среди вазовских моделей, на Ваз 2107 подвеска жестче. В общем понимании, это все же, мягкая подвеска.
Приобретать распорки желательно только от известных фирм-, сделанные кустарным образом модели, доверия не внушают. Хотя и их можно использовать, только вот придется подбирать обязательно под «семерку», иначе при монтаже не исключены проблемы и сложности.
И на задние стойки есть смысл поставить распорки. Это создаст усиление всей задней части металлического каркаса «семерки». В принципе, «семерка» не так нуждается в задних распорках, как например, Ваз 2108 и модификации, выпущенные позже. На вазовских моделях изначально на заднее сиденье возлагается роль усиливать жесткость кузова, а на 2112, к примеру, сиденья раскладываются, что говорит о малой жесткости.
Почему в корпусе передней балки появляется трещины, в чем опасность
Поскольку поперечная балка — деталь цельнометаллическая, служит она долгие годы. Особого техобслуживания не требует. Но при проведении ТО-2 обязателен визуальный осмотр детали, с целью выявления деформаций и трещин. Такой же проверки требуют детали, имеющие с балкой непосредственный контакт.
Часто встречающимися неисправностями, которые выявляются при таких осмотрах оказываются деформации, возникают они в результате:
В чем же заключается опасность:
Для чего нужен усилитель порогов
Пороги на Жигули усиливаются металлической пластиной, толщиной от 0,8 мм с перфорацией (отверстиями) по длине. Стоимость детали не превышает 400 рублей, при замене потребуется комплект из 2 штук.
Усилитель предназначен для стойкости всей конструкции кузова, на деталь приходятся до 30% от всей вибрационной нагрузки и до 70% силовой. Усиление конструкции можно провести с помощью отдельного, непроизводственного металла, выбрать для ремонта необходимую по толщине и длине пластину.
Замена передней балки на ВАЗ 2107
Кузов ВАЗовской «семерки» в процессе интенсивной эксплуатации подвергается значительным нагрузкам и негативному воздействию неблагоприятных факторов среды. В металле, из которого изготовлены детали несущей конструкции автомобиля ВАЗ 2107, постепенно накапливаются усталостные напряжения. Вследствие этого в корпусе передней балки образуются трещины, что может привести к полному разрушению элемента. Лучшее решение проблемы — замена детали. Данный узел представляет собой объемную конструкцию изготовленную из стального листа с использованием технологии штамповки и сварки. Данный элемент соединяет между собой передние лонжероны ВАЗ 2107 и служит опорой для двигателя. Кроме того, к обоим концам детали крепятся оси нижних рычагов. Замена данной конструкции – довольно сложная и требует специфических навыков.
Методика проверки технического состояния задней подвески
Для проверки исправности деталей автомобиль устанавливают на смотровой яме или эстакаде. При визуальном осмотре на резиновых изделиях недопустимы механические разрушения (растрескивания, разрывы и прочее). Если сайлентблоки задней подвески «Жигулей» представляют собой выдавленную из проушин тяг резиновую массу, они также подлежат замене. Обязательно осмотрите места присоединения кронштейнов штанг к кузову на предмет трещин. Дефектные участки необходимо заварить.
Для определения состояния резиновых шарниров продольных штанг автомобиль ставят на ручной тормоз и покачивают кузов в продольном направлении. Люфт в соединениях укажет на изношенные втулки. Износ элементов продольной тяги проверяют, покачивая корму автомобиля в поперечном направлении. Ремонт задней подвески ВАЗ 2106 не требует специальных знаний, но некоторые слесарные навыки все же нужны.
Установка силового элемента и регулировки
Балка передней подвески ВАЗ 2107 монтируется в порядке обратном ее снятию и соблюдением правил и мер безопасности. Квалифицированная замена данного силового элемента подразумевает применение нового крепежа. В ходе работ следует произвести дефекацию узлов подвески особенно шаровых опор и сайлент-блоков. Замена неисправных элементов позволит избежать повторного ремонта в ближайшей перспективе.
Ремонтно-восстановительные работы такого рода на автомобиле ВАЗ 2107 обычно выполняются владельцами самостоятельно. Делается это обычно в целях экономии средств, однако точную регулировку углов установки колес без специального оборудования выполнить достаточно сложно. Для этого следует обратиться на специализированную станцию технического обслуживания. Замена несущих элементов кузова неизбежно приводит к изменению настроек.
Ставим двойной стабилизатор
Доработка передней подвески ВАЗ-2107 в плане установки второго стабилизатора не только обеспечит дополнительную надёжность управления, но и усилит её. Для установки ещё одного стабилизатора соответственно нужно дополнительно приварить колечки для втулок. Далее приварить парные колечки к стабилизатору (к имеющимся креплениям) и установить второй стабилизатор на место.
Как поменять переднюю балку на Ваз 2107
Мой блог на Драйв Плейлист Авторемонт.
Ваз 2101,замена передней балки (часть №1 демонтаж) – YouTube
14 ноя 2014 – 13 мин. – Добавлено пользователем Юрий РогоцкийВАЗ- 2106. замена рем. вставок передней балки. – Duration: 15:56. Garage КАХОВКА 52,352 views · 15:56 · Как .
Ваз 2101,замена передней балки (часть №2 установка) – YouTube
15 ноя 2014 – 19 мин. – Добавлено пользователем Юрий РогоцкийВаз 2101,замена передней балки (часть №2 установка) . ремонт места крепления балки ВАЗ 2107, 2106, 2105 разницы нет .
Модернизация подвески
Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.
Усиленные пружины
Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.
Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.
Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.
Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.
Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.
Теперь подробнее о замене.
Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.
Усиленная пружина ставится на место штатной в обратном порядке
Пневмоподвеска
«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.
Комплект элементов пневмоподвески включает компрессор, шланги, трубки, стойки и другое оборудование
Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.
Модернизация системы проходит так.
Пневмоподвеска на ВАЗ, стоит или нет
Пневмоподвеска на Ваз : Стоит или нет? от Auto overhaul
Электромагнитная подвеска
Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.
Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность
На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.
Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.
Приподнять переднюю часть авто, контролируя балку, чтоб она не упала с подпорок.
Купи-продай Обливская (объявления) | Автор темы
ребята кто нибудь сталкивался на классике вырвало нижние болты крепления балки если наложить пластины над лонжероном и между лонжероном и балкой и стянуть это сквозными болтами с местом положения балки на лонжероне не промажеш это задается боковыми болтами крепления балки к лонжерону знаю что продаются рем вставки но нет возможности их переваривать будет ли такая конструкция держаться
Александр (Keigo) спасибо
Роман (Aaradhka) Мой сосед так делал. Уже пятый год ездиет.
Александр (Keigo) да сегодня так и сделал все получилось так мне кажется даже еще надежнее чем в заводском исполнении
Роман (Aaradhka) Вот и хорошо.
Виталий (Nakisha) знакомый уголки наваривал с обоих сторон все огонь говорит
Александр (Keigo) уголки? -может балка не залезть
Александр (Keigo) сам три дня эту проблему решил сегодня звонит друг и спрашивает что делать балку оторвало от лонжерона
Как поменять балку двигателя автомобиля ВАЗ классика. Замена .
google.com/поменять переднюю балку автомобиля ВАЗ классика 2101-2107? Для этого . Смотрим видео инструкцию и производим процедуру в соответствующей . Регулировка зажигания ВАЗ 2106 25 100k 0
Замена передней балки – форум LADA (ВАЗ) 2106 – Blamper.ru
17 мар 2015 . Замена передней балки на ВАЗ 2106. Подскажите, переднюю балку на ваз 21063 88г менять легко? если можно то видео.
Как поменять задние колодки на Фольксваген Поло седан
Как снять подушку на руле Опель Астра
Как поменять топливный фильтр на Ниссан Кашкай
Назначение балки
В балке есть упругий торсионный элемент, который при возникновении колёса «семёрки» и тем самым противодействует центробежному усилию. Кроме того, поперечная балка даёт дополнительную опору двигателю ВАЗ 2107. Именно поэтому при её демонтаже двигатель всегда вывешивается на специальном блоке.
Что в итоге?
Резюмируя текст, призовем российских автомобилистов с умом подходить к конструктивной доработке подвески своих транспортных средств.
Некоторые элементы, например, передняя распорка или дополнительный стабилизатор задней балки, вполне применимы в повседневной жизни.
Они стопроцентно улучшат процесс поездки на авто, добавив комфорта и безопасности.
Влияние же других доработок может не принести положительного эффекта, а порой и вовсе ухудшить первоначальные рабочие характеристики машины.
Прежде чем установить что-то дополнительное, оцените не только предстоящие затраты, но и их целесообразность.
Читайте по теме, тюнинг ВАЗ 2110 своими руками.
Описание и крепление балки
На первый взгляд балка кажется очень надёжным элементом, который трудно чем-то повредить. На практике дело обстоит иначе, и владельцам «семёрок» приходится менять балки чаще, чем хотелось бы. Вот главные причины:
Замена поперечной балки на ВАЗ 2107
Прежде чем переходить к описанию процесса, следует сделать пару пояснений:
Последовательность работы
Для работы придётся использовать смотровую яму, и только её. Работа на уличной эстакаде не представляется возможной, поскольку там негде закрепить блок для вывешивания мотора.
Снимаем поперечную переднюю балку на «классике»
Есть несколько основных признаков выхода из строя сайлентблоков задней балки, среди которых:
Данные признаки косвенные, поскольку могут быть связаны и с другими поломками ходовой части машины. К примеру, глухие стуки — это еще и признак неисправности задней стойки. Потому чтобы удостовериться в наличии той или иной проблемы, потребуется полностью продиагностировать ходовую часть.
Зачастую замена сайлентов задней балки обусловлена тем, что возникают дефекты в конструкции элемента. Они бывают такими:
При обнаружении проблем с сайлентблоком задней балки, потребуется в ближайшее время загнать машину в гараж и провести замену поврежденных компонентов. В отличие от иномарок, поменять сайлент на ВАЗ 2109 достаточно просто и без посторонней помощи. Плюс стоит он практически копейки.
О сварке и правке повреждённой балки
С учётом всего вышеперечисленного единственным рациональным вариантом ремонта для начинающего водителя является замена поперечной балки. А восстановлением повреждённой балки должны заниматься только специалисты с соотвествующими навыками и оборудованием.
Установка задней подвески от БМВ Е21 на ВАЗ 2107
Сейчас идет установка задней независимой подвески от БМВ Е21, взамен классическому мосту. Делается все ради развала. Идея засела в моей голове давно, когда я увидел Junkie (Копейку клуба Drop Mode). Тогда я решил сделать на своей машине подобное. В августе прошлого года была куплена балка с рычагами и редуктором. Информации на самом деле не так много, большую часть смотрели по фотографиям в сети.
Начнем: Сайлентблоки были взяли от Шевроле Ланос, под них были изготовленные кастомные крепления.
Далее сделали место, куда будет крепится балка. Срезали вот эту штуку.
Понятно, что сюда невозможно было бы крепить балку и это место усилили
Далее постараюсь объяснить, как подгоняли балку. Помогал в этом деле папа, за что ему большое спасибо.
Прикрутили сайлентблоки к балке.
Расположили колесо в арке примерное в таком положении, в котором я буду ездить. Расположили так чтобы колесо было в центре арки
Отметили точку на месте крепления балки, через салейнтблок.
Качество не очень, но суть ясна
Натянули от этой точки веревку и от болтов крепления реактивных тяг (от старой подвески) начали мерять.
Таким образом нашли 2-ую точку. И уже начали в этой плоскости мерить балку влево, вправо. Смерили расстояние между центрами салейнтблоков закрепленных на балке и уже от лонжеронов смерили конечные точки.

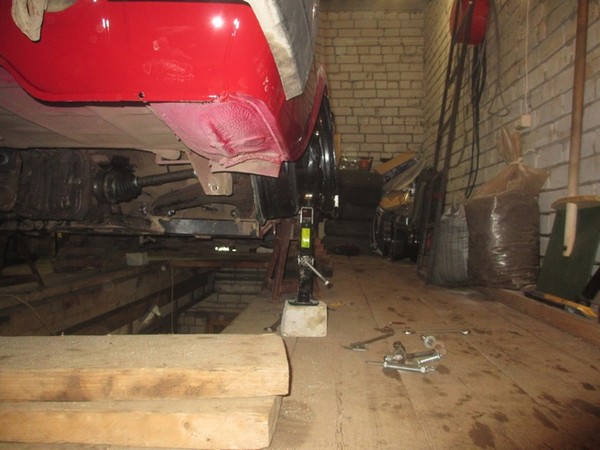

Ну и еще фото установленной подвески.
Что куплено: -Кардан от Е21 4-х ступки (он длиннее).
-Стойки задние от Mk1 Kayaba Premium.
Что нужно купить: -Барабаны (не было) -Подушки -Мелочевка
СТОЙКИ И ПНЕВМОПОДУШКИ
Были куплены кайабовские стойки от 1 гольфа. Эти стойки короткие и хорошо зарекомендовали себя среди моих знакомых.
Далее были приобретены подушки BLACKTECH 11025С (диаметр амортизатора 39мм) Были выточены упорные кольца и уплотнительные шайбы (об этом чуть позже).
Чтобы одеть подушку на стойку нужно проточить вот эти места (указаны на фото) под диаметр отверстия подушки.

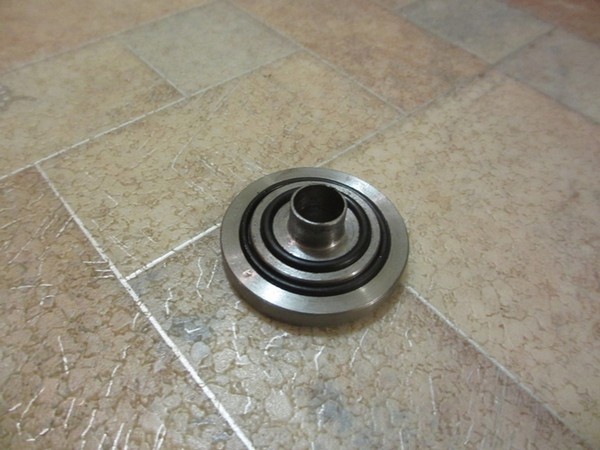

Так же нужно выточить упорное кольцо, в которое подушка будет упираться
Стало (с упорным кольцом). Это место герметизируется за счет резиновых колец, которые установлены внутри поршня подушки. Далее нужна герметизация подушки с штоком стойки, для этого точится вот такая вот шайба. Внутри подушки есть конус, поэтому на шайбе он тоже присутствует.
Нижняя часть, которая упирается в шток стойки
Нижняя часть шайбы
Далее одевается подушка и сверху одевается вот такой «грибок»
На фото плохо видно, но на нем есть выступ, малое кольцо герметизирует «впадину» на подушке (на фото хорошо видно), ну а большое на всякий случай герметизирует борта)
Ну и после все было собрано и протестировано, утечки обнаружено не было.
Стойка с подушкой в сборе
ЧАШКИ, КРЕПЛЕНИЕ БАЛКИ, КРЕПЛЕНИЕ РЕДУКТОРА
Дело потихоньку движется. Большая часть работ сделана. Теперь по порядку. Начну с чашек. Сначала хотели взять за основу трубу диаметром 140мм, но таковой под рукой не оказалось, но зато под рукой были 2 старых огнетушителя нужного диаметра, срезали лишнее, чтобы получилась труба, сточили ее до диаметра 136мм (стенка у них порядка 6 мм, так что не страшно).
Далее выточили крышку верхнюю, сделали площадку на случай если придется ставить пружины и все это дело соединили в единое целое.
Фото того, что получилось

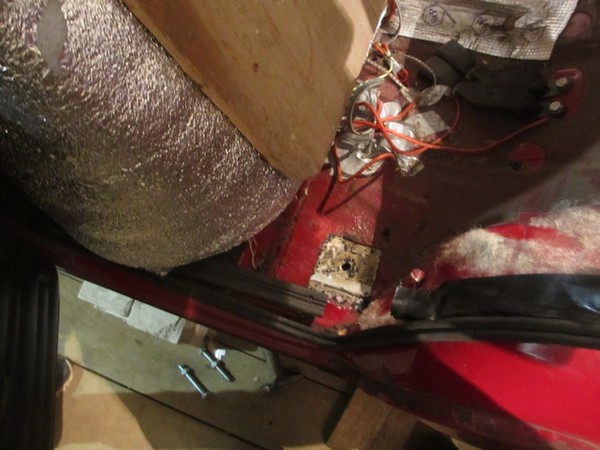

Срезали семерошные крепления задних пружин, те что на фото
И попытались поставить наши кастомные чашки, но поняли, что им помешает крепление заднего сидения и распорка, ну ничего, отпилили лишнее и установили их на место
После чего началось самое «интересное» нужно было подгонять чашки и нижнее крепление стойки таким образом, чтобы стойка была по центру нашей самодельной чашки. Пришлось переделать нижнее крепление стойки (которое находится на рычаге), для этого изготовили похожие крепления какие были на этой подвеске и приварили их рядом, усилив пластиной, будет длинный болт, который будет проходить через эти 2 крепления, так что будет надежно. Новые крепления сделали для того чтобы стойка попадала в отверстия, куда раньше упиралась пружина.
Ну и потом начали подгонять чашку чтобы стойка была по центру, как только нашли нужное положение, прихватили и обварили.
Распорку приварили прямо к чашке (на фото видно). Далее было изготовлено крепление редуктора. Была просто взята пластина изогнутая, и было просверлено отверстие.
Так же усилили крепление балки, просто взяли реактивную тягу, распилили ее и приварили ее к балке.
и усилили стандартное крепление балки сверху. Усилили 3мм шайбой, которую тоже проварили.
Вроде бы все, осталось изготовить кардан, сделать болты эксцентрики и заменить расходники.
Сегодня речь пойдет о кардане. Еще в июне купил кардан от е21 4х ступки, и только сегодня забрал готовый скрещенный с вазовским кардан. Кардан мне скрестили в конце августа, оставалось его только отбалансировать. В этот же день я нахожу за недорого годный кардан, покупаю флянец и везу его мастеру. Там снова отрезают лишнее и скрещивают 2 кардана. Сегодня наконец то забрал готовый, переделанный вариант. Кардан сделали на основе БМВшного, потому что он тоньше ВАЗовского, это для того, чтобы можно было ездить в самом низком положении.
РЕГУЛИРОВКА СХОД РАЗВАЛА
Были изготовлены у знакомого токаря пластины с бортами и болты эксцентрики (болты со смещенным центром) для регулировок сход развала. К сожалению, фотографий сделать не получилось, поэтому позаимствую с интернета пример, по которому делал.
Пластины располагаются таким образом: Те пластины, что с краю балки — будут отвечать за сход. Располагаем их таким образом
Пластины, которые ближе к центру балки будут отвечать за развал. Располагаем их таким образом. Только на фото отверстие находится внизу, я расположил его по середине.
Изначально установка данной подвески задумывалась ради одного — сделать развал сзади. Покажу фото что получилось в итоге.
Кстати, купил себе диски, что это за диски скажу позже, параметры: Диаметр 13 Ширина перед 7 зад 8
УСТАНОВКА КАРДАНА
С установкой кардана проблем особых не было, нужно было: 1. Изготовить пластину, чтобы закрепить подвесной. ВАЗовский туннель шире БМВшного и пришлось крепление бмв’шного подвесного «продлить» 2. Подобрать болты, чтобы соединить кардан с редуктором. Подошли они от УАЗа.
Далее просверлили 2 отверстия в новом креплении подвесного и кузове и из салона вставили болты. И все, машина уже может ездить.
ТОРМОЗА
Установили тормоза, все отлично работает. Идея установки тормозов таким образом пришла в голову моему папе, за это хотелось бы поблагодарить его в этой записи.
Сначала покажу схему как выглядела старая жигулевская тормозная система.
Со старой жигулевской тормозной системы мы оставляем: тройник, шланг и короткую трубку, которая раньше шла от тройника к левому тормозному цилиндру. Докупаем еще один тройник и такой же шланг. Также были изготовлены на заказ 2 тормозные трубки, длиной 45 см с штуцерами под тормозной цилиндр от БМВ и жигулевский шланг.
Наша схема теперь выглядит вот так:
Сначала идет трубка от главного тормозного цилиндра, в нее вкручиваем ВАЗовский тройник, который мы жестко закрепляем на кузове. В другое отверстие тройника мы вкручиваем шланг, его мы соединяем с новой трубкой, которую провели по рычагу.
В оставшееся отверстие тройника мы вкручиваем «короткую» жигулевскую тормозную трубку, второй конец трубки вкручиваем во второй тройник, который так же жестко закрепляем на кузове. Проделываем такую же операцию с шлангом и трубкой.
Трос ручника подошел родной и встал на родные места
Установка новой балки на автомобиль ВАЗ 2107 снимет проблему рыскания во время движения. Машина становится боле управляемой и не отклоняется от выбранной траектории движения. Новая балка повышает жесткость кузова на скручивание, что позитивно сказывается на общем его состоянии.
Загрузка...
