Проверка
Ваз 2110 втягивающий стартер
Для проверки работоспособности стартера потребуется аккумулятор и два провода:
Ваз 2110 не крутит стартер втягивающее щелкает
В том случае, если после проведения проверки есть подозрения, что требуется ремонт стартера, то следует сразу же отправляться за приобретением новой запасной части. Если стартер неразборный, то необходимо заменять полностью втягивающее реле.
Если же разборный, то:
Для ремонта втягивающего реле откручиваются винты на крышке корпуса реле.
Втягивающее реле установлено под капотом и располагается на стартере. Во время покупки нового, необходимо взять с собой нерабочий элемент и попросить в магазине аналогичный – в таком случае ошибки исключены. Все производители делают на втягивающем реле свою маркировку. Устройство фиксируется с помощью трех винтов.
Ваз 2110 снимаем стартер втягивающий
https://youtube.com/watch?v=hMbc2yqlWl0%3Ffeature%3Doembed
Как произвести замену стартера на Ниве Шевроле
Может случиться такое что Нива Шевроле не заводится, или заводится, но с периодическими перебоями. Это может быть по причине выхода из строя, например, электрики или топливной системы. Самой распространённой является поломка, когда из строя выходит стартер. Но чтобы правильно и полноценно провести диагностику требуется произвести снятие стартера, Нива шевроле не исключение.
Данное устройство — это электродвигатель с постоянным током, который приходит в активность от постоянного магнита, который совмещается с редуктором планетарным, плюс с двухобмоточным электромагнитным реле. Поэтому перед тем как делать демонтаж следует понять является ли он причиной того что двигатель не хочет запускаться. Определить это можно как визуально, так и заменив аккумулятор.
Диагностика предварительная
Необходимо сделать ряд действий:
Замена и снятие стартера на Шевроле Ниве
Чтобы произвести замену необходимо:
Отсоединяем клеммы от аккумулятора, если этого не сделать, то может произойти замыкание что приведет к полной замене электропроводки
При помощи ключа- трещотки снимаем защиту картера Окручиваем три болта которые крепят стартер Производим демонтаж тепловой защиты Вместе с проводами аккуратно вытаскиваем агрегат, вытащив его следует осторожно потянуть на себя провода и отсоединить от прибора.
Силовые провода, которые подключаются можно почистить, возможно причина того что нестабильно происходит запуск двигателя, и кроется в плохом контакте.
После того как его сняли можно производить диагностику и последующий ремонт
Как произвести ремонт своими руками
Когда стартер снят можно попытаться произвести ремонт самостоятельно или отнести в специализированный сервис. Если есть опыт и представление как все устроено и вы, например, уверенны что причина поломки, например, кроется в неисправности втягивающего реле, то можно приступать к ремонту самим. Но в любом случае чтобы быть уверенным что это проблема именно в нем его следует проверить на специальном стенде где есть нагрузка, так как при холостом ходе он может работать как нужно, а вот под нагрузкой нет.
Еще одной причиной плохого зажигания может быть неисправность планетарного механизма, у которого имеются детали из пластмассы. Понять в каком состоянии они находятся можно, раскрутив агрегат и разобрать его пополам, для этого просто открутить пару гаек в его задней части.
Как говорят мастера, стартер Шевроле Нива, непригодный к ремонту, так как запчасти на него не продаются, но время не стоит на месте и все можно сделать самому. После того как ремонт произведен все собирается и устанавливается на место в обратном порядке.
Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.
Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.
Как оно работает
Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».
Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.
Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.
Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.
Демонтаж
Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.
Характерные поломки
Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.
Для данного агрегата характерны определенные поломки, о которых мы расскажем.
По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.
Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.
Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.
Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.
Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.
https://youtube.com/watch?v=KGUGcmdkzqc%3Ffeature%3Doembed
Как проверить реле стартера и снять элемент для замены
Прежде всего, перед началом работ рекомендуется заранее подготовиться. В рамках подготовки должна быть отдельно изучена схема подключения реле стартера. Теперь давайте рассмотрим, как проверить втягивающее реле стартера ВАЗ 2110.
Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы
Важно, чтобы эти клеммы не были замкнуты между собой
Далее следует замерить напряжение на втягивающем реле. Допустимый показатель не должен быть выше 8В. Также температура при срабатывании не должна превышать 25 градусов Цельсия. Если имеет место перегрев, стартер и реле не будут работать нормально.
Также проводится визуальный осмотр и других элементов на предмет целостности, попадания воды и т.д. Если внешний вид не вызывает подозрений, тогда проблема кроется внутри и нужно снимать и разбирать сам стартер. Снятие стартера не является сложной процедурой.
Если рассматривать неисправности и то, как проверить втягивающее реле стартера на ВАЗ 2110, само реле нужно внимательно осмотреть после демонтажа. Также отдельного внимания потребует проводка, контакты.
Как правило, часто бывает так, что крепления прослабляются (например, крепление наконечника проводов). В таком случае проблема решится обычной затяжкой крепежей.
Также часто на обмотке, а также на контактах могут появляться очаги окисления, которые не дают стартеру нормально работать. Если окисление контактов не сильное, тогда их можно просто зачистить. Если же окисление слишком сильное, может потребоваться замена поврежденных элементов.
То же самое можно сказать и о разрывах электрической цепи. В одних случаях ремонт поврежденных участков позволят восстановить работоспособность устройства, тогда как в других лучше выполнить частичную или полную замену всей цепи.
Еще отметим, что также во время диагностики можно заметить, что якорь стартера работает вхолостую или срабатывает с задержкой. В такой ситуации якорь подлежит замене. Параллельно в рамках проверки омметром проверяется замыкание витков обмоток стартера и т.п.
Если говорить о замене реле стартера, ремонт данного элемента в некоторых случаях возможен, однако на деле нецелесообразен, так как потребует достаточно серьезных расходов в плане финансов, так и затрат по времени.
Как показывает практика, лучше сразу менять поврежденные или вышедшие из строя элементы стартера. Если все работы выполнены правильно, тогда удается достичь прогнозируемого результата и полной работоспособности устройства.
В свою очередь, даже если ремонт втягивающего реле стартера будет выполнен, в таком случае гарантий на такую восстановленную деталь никто не даст. Это может стать причиной как последующих проблем с запуском мотора, так и повторного выхода реле из строя. Вполне очевидно, что проще и часто дешевле стразу купить новое реле стартера хорошего качества.
Еще замену можно вполне выполнить своими руками, так как установка втягивающего реле ничем не отличается от процесса снятия по сложности работ. Другими словами, все можно сделать своими руками в условиях обычного гаража.
Главное, заранее убедиться, что дело именно в реле, так как проблемы с обмоткой обычно решаются только в профессиональном сервисе, который специализируется на ремонте стартеров, генераторов и т.п.
Также во время разборки и сборки стартера необходимо внимательно контролировать весть процесс, не перепутать крепежные элементы, гайки, болты и т.п. Контакты, которые даже визуально в хорошем состоянии, лучше зачищать, крепежи затягивать и т.д.
Дело в том, что во время езды на машине, а также в процессе работы самого ДВС агрегаты под капотом испытывают различные нагрузки (перепады температур, вибрации и другие). Вполне очевидно, что это часто приводит к ослаблению крепежей и соответствующим проблемам.
https://youtube.com/watch?v=rqnDcVq4DZY%3Ffeature%3Doembed
Где находится, замена своими руками
Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.
На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.
Где на ваз 2110 находится реле бензонасоса
Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓
Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор
Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.
Рис. 2 Снятие боковой крышки
После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.
Рис.3 Силовые предохранители и реле
Почему перегорает предохранитель бензонасоса ВАЗ 2110
Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.
Самыми распространёнными виновниками являются:
Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
Ремонт электронного устройства
Двигатель не заводится, машина не трогается с места, нет характерного щелчка реле, возможно, здесь неполадки. Причина может быть в подгоревших и неплотных контактах. Инжекторная система двигателя располагается в салоне автомашины, ниже основной панели управления в пластмассовом кожухе, что значительно упрощает доступ к деталям и их собственноручному ремонту:
Контакты «30» и «87» служат для подключения к мультиметру, проверки напряжения в системе и дают оценку пригодности реле.
Как снять и поставить реле стартера
Ваз 2110 реле защиты стартера
Чтобы разобрать стартер необходимо проделать несколько несложных этапов:
На ваз 2110 реле стартера находится
Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.
Ваз 2110 схема подключения реле стартера
Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.
Ваз 2110 установка дополнительного реле на стартер
Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.
Ваз 2110 щелкает реле стартера – заменить нужно новым
Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:
Ваз 21102 где находится реле стартера защиты нужно знать
Главными причинами возникновения данных неполадок, может стать:
Чтобы избавится от данных неполадок, необходимо проделать несколько действий:
Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека
Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.
Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.
Все выше прописанные действия необходимо проводить в строгом порядке.
После процесса демонтажа стартера, следует произвести еще несколько простых действий:
Обязательно необходимо знать о том, что проверить тяговое реле можно при помощи стандартных приборов. Для его проверки следует применить омметр.
Он необходим для проверки наличия замыкания между контактными болтами и контактной пластиной. Что касается цены на реле, то они различны.
Редко когда их стоимость снижается до уровня в 750 рублей. Естественно, стоимость указывается в зависимости от дальности поставки механизмов, наценки торгового представителя.
Видео и фото – материалы помогут в работе своими руками. Главное – делать все, как того требует инструкция.

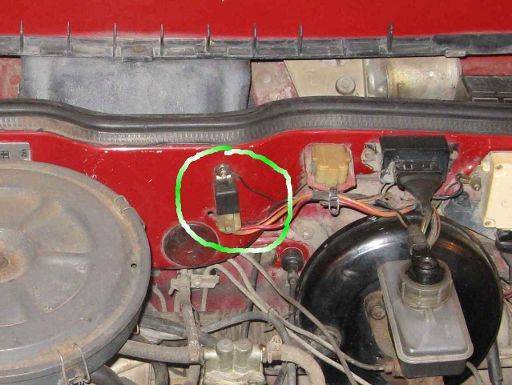

Преимущества усовершенствованной схемы запуска и проверка ее наличия
Установка дополнительного реле на машины ВАЗ позволила, несмотря на всю простоту примененного конструктивного решения, достигнуть поставленной цели за счет исключения опасности перегрузки и последующего спекания рабочих контактов:
Сильной стороной решения является возможность сравнительно простой модернизации проводки уже находящихся в эксплуатации автомобилей введением в него нового компонента.
Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.
Второй экспериментальный способ основан на процедуре продувки цилиндров. Для этого нажимаем на педаль газа до отказа и запускаем стартер поворотом ключа в замке зажигания. Если через 12 секунд стартер принудительно отключится, то на автомобиле уже применяется модернизированная схема зажигания и дополнительное реле исправно. Если же отключения стартера не происходит, убедитесь в отсутствии реле и осуществите модернизацию проводки.
Как починить тяговое реле у автомобиля ВАЗ 2114
Эта операция потребует установки вашего автомобиля ВАЗ 2114 на смотровой яме или эстакаде, потому что все необходимые действия придется производить под автомобилем. После того как машина установлена, необходимо снять защиту с двигателя. Затем нужно открыть капот и произвести отсоединение аккумулятора, вытащить колодку с проводами и убрать провод, ведущий к тяговому реле. Далее скрутите крепежные болты и снимите стартер.
Если установить автомобиль на смотровую яму нельзя, то устройство можно снять через верх моторного отсека. Для того чтобы это сделать потребуется снять гофру впускного для воздуха, а затем воздушный фильтр. Перед этими действиями тоже необходимо отсоединить аккумулятор. Далее также необходимо отсоединить провода тягового реле, стартера, а затем снять и сам стартер.
Для проведения работ вам потребуются ключи на 15, 14 и 13 мм.
Основные причины, по которым может не работать стартер
Не каждый случай, когда тяговое реле не срабатывает, требует процедуры демонтажа стартера с автомобиля ВАЗ 2114. Если оно не срабатывает и не вращается якорь, возможно, что помогут следующие несложные манипуляции:
Если реле работает, но якорь не вращается, попробуйте следующие действия:
Если якорь вращается, но маховик не вращается:
Стартер издает необычный шум во время вращения якоря:
После того как все диагностические и ремонтные работы с автомобилем ВАЗ 2114 были проведены, нужно собрать стартер и установить его на место. Для этого проделайте все те же действия, что описаны выше, но в обратной последовательности. Все, что необходимо обработайте смазкой: шестерни привода и редуктора, вкладыши крышек. Проверьте работу собранного устройства на стенде.
Типы втягивающих реле и их производители
Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:
Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.
Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:
При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.
Итоги
Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.
Привет Всем!Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

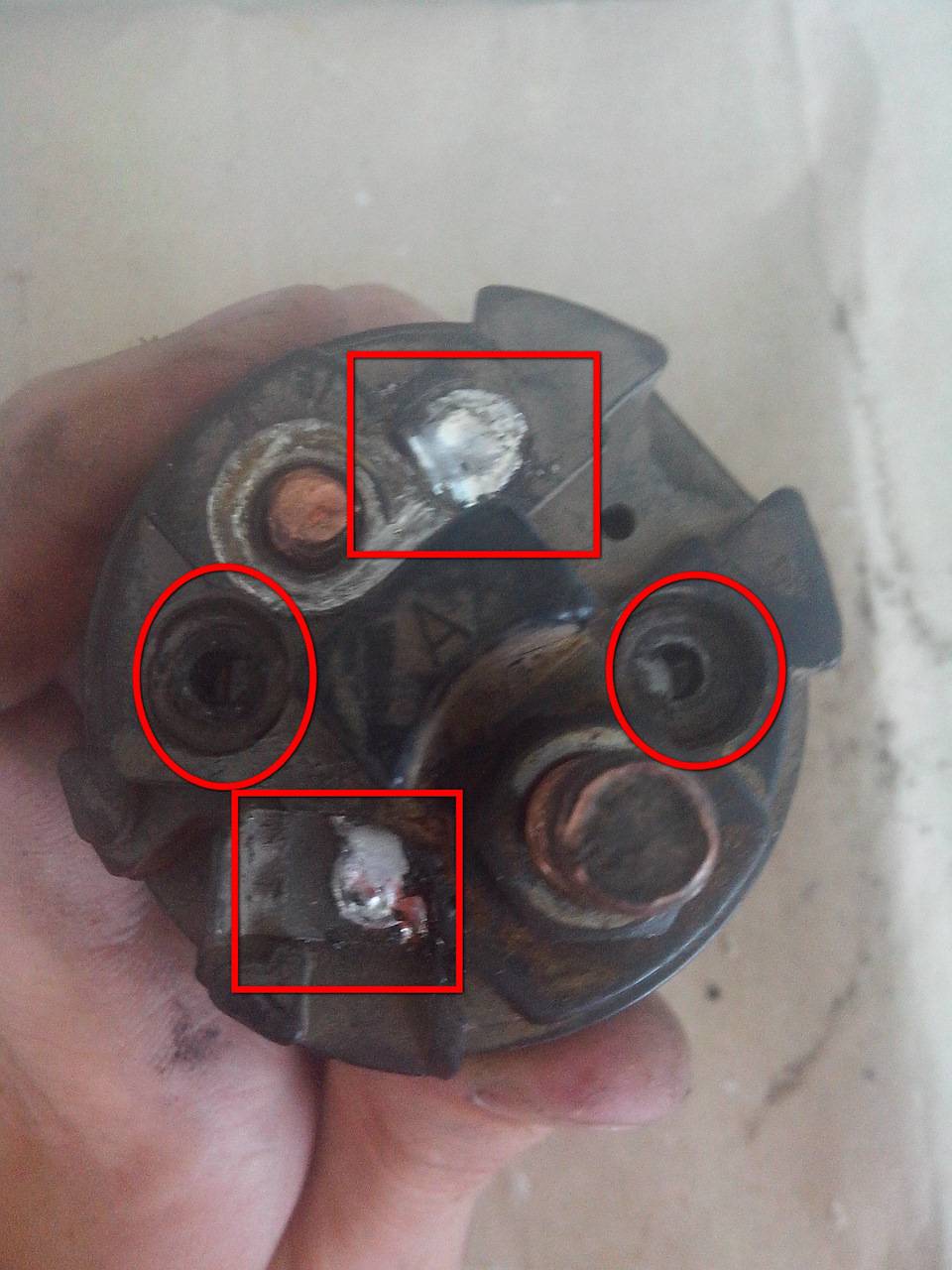

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)
Вот такой вид, без контактной группы.

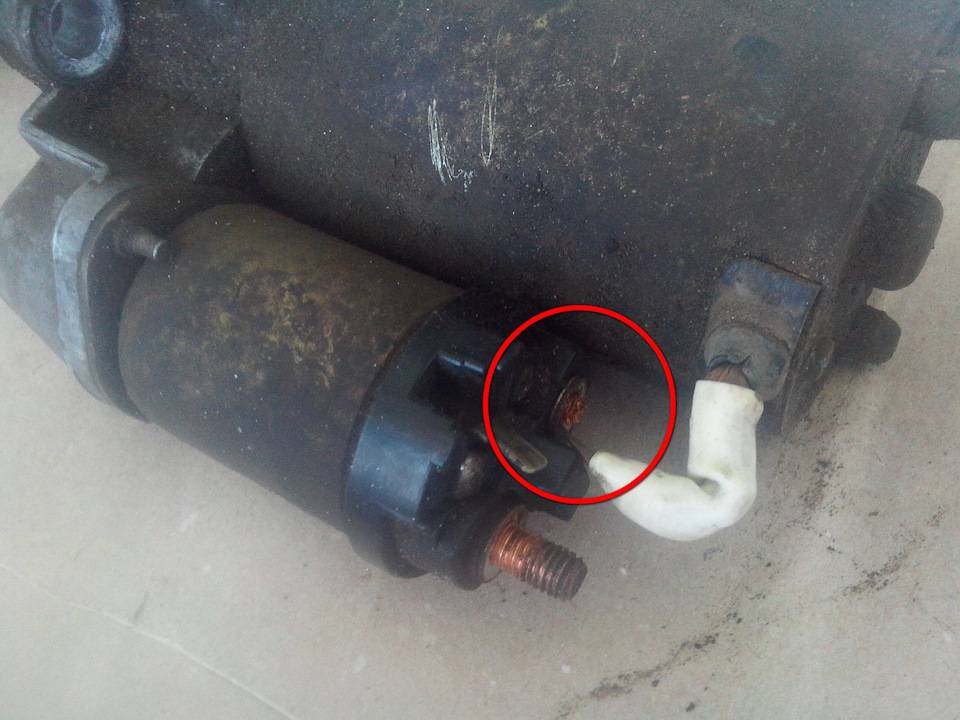

Зачастую, неисправность стартера связана с выходом со строя втягивающего реле. Заменить деталь своими руками на ВАЗ-2110 достаточно просто. Потребуется набор инструментария и инструкция представлена в этой статье.
https://youtube.com/watch?v=dkwTVByj38Q%3Ffeature%3Doembed
Видеоматериал расскажет о подробном процессе замены втягивающего реле. Также, видео поведает обо всех тонкостях и нюансах проводимой процедуры.
Ремонт Priora 63-2
Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.
При проведении операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!. Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи
Проверка втягивающего реле стартера
Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.
Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:
Порядок демонтажа стартера
Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).
Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.
Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.
Лучше всего эту работу проводить на смотровой яме или на эстакаде.
Как проверить втягивающее реле стартера
Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.
При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.
Как добраться до реле
Процесс демонтажа реле и самого стартера нельзя назвать сложным. С ним справится даже человек, ранее не сталкивавшийся с ремонтом своего авто.
Чтобы снять втягивающее, следуйте инструкции:
Поставить новое втягивающее достаточно просто – следуйте этой инструкции в обратном порядке. Также вы можете ознакомиться с видео, где подробно рассказывается обо всех этапах демонтажа реле. Оно поможет более ясно понять, как найти реле и заменить его на новое.
Частые неисправности на популярных автомобилях
В большинстве случаев стартер не крутит при повороте ключа зажигания из-за окисления и механического повреждения проводки. При плохом контакте с клеммой «+» АКБ, управляющим реле или массой стартер не получает ток, достаточный для прокрутки ДВС. Поэтому в первую очередь нужно смотреть контакты в моторном отсеке и проверить наличие напряжения на клеммах тестером. Наиболее распространенные неисправности конкретных моделей авто, из-за которых стартер не реагирует на ключ зажигания в таблице.
Демонтаж стартера и связь с реле
Ваз 2110 реле защиты стартера
Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.
Ваз 2110 установка дополнительного реле на стартер
Ваз 2110 щелкает реле стартера – заменить нужно новым
Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека. Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских
Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:
Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:
Для чего нужно втягивающее реле
Втягивающее реле выполняет две основные функции. Подводит шестерню бендикса к шестеренчатому венцу маховика. Реле представляет собой электромагнитную катушку. Внутри катушки расположен якорь-поршень цилиндрической формы. . Который под воздействием силы магнитного потока перемещается поступательно. Якорь зацеплен за вилку, Которая соединена с бендиксом.
Когда электрический ток подаётся от замка зажигания на обмотку реле. Якорь втягивается внутрь реле. Тянет за собой вилку. Бендикс выталкивается. И шестерня бендикса и венец маховика соединяются.
Схема включения катушки реле.
Катушка втягивающего реле состоит из двух обмоток. Обмотки соединены между собой. И в месте соединения на них приходит плюс от замка зажигания или реле стартера которая управляется замком зажигания. Минусы катушки имеют разное подключение. Одна соединена на массу. Её называют удерживающей.
Вторая обмотка соединена с клеммой к которой подключен провод идущий из стартера. Этот провод идет на обмотки статора с них на щетки коллектора якоря. Фактически пока стартер не начал работать Вторая обмотка имеет минус через якорь от минусовой щетки коллектора. Он идет через обмотку якоря на плюсовую щетку далее на статор и выходит к клемме на втягивающем реле.
Эта обмотка называется втягивающая. Пока стартер не включен обе обмотки втягивающего реле имеют общий плюс и минусы от разных точек подключения. Общее плюсовое соединение подключено к клемме управления втягивающим реле.
Включается замок зажигания. Проворачивается ключ стартера. Плюс приходит на клемму управления. В обеих катушках создаётся электромагнитное поле. Силы, которого хватает, чтобы втянуть якорь.
Второе предназначение реле. Соединить клемму, на которую приходит плюс от аккумулятора. С клеммой, через которую подаётся плюс на обмотки статора и якоря. Чтобы стартер начал вращаться. Якорь втягивающего реле помимо того что тянет за собой вилку бендикса с одной стороны . с другой прижимает пятак и который соединяет две клеммы между собой. Стартер начинает вращаться. Втягивающая обмотка, которая имела минус на клемме отключится.
Это произойдет потому что. С одной стороны она имеет общий плюс с удерживающей обмоткой от клеммы управления. С другой стороны минус стал плюсом. На контактах втягивающей обмотки перестанет возникать разность потенциалов. Электромагнитное поле пропадет. Якорь реле будет удерживаться только одной обмоткой. Которая имеет минус на корпусе стартера. Силы магнитного поля будет достаточно чтобы удерживать якорь реле в этом положении. Пока крутится стартер.
Как только двигатель заведется и ключ стартера будет отпущен. Плюс перестанет приходить на удерживающую обмотку. Сила магнитного потока пропадет. Пружина отбросит якорь реле. Пятак отойдет от клемм, и стартер перестанет вращаться. неисправности втягивающего реле стартера
Как отремонтировать стартер
Для проведения ремонта вам потребуется устройство разобрать полностью, буквально по винтикам. При этом тяговое реле, которое приводит в движение на ВАЗ-2110 стартер, вообще отдельно проверяется и обслуживается. Новые модели не подвергаются ремонту, они заключены в цельном корпусе. Но если посмотреть на его стоимость, то окажется, что ремонт обойдется в небольшую сумму. Когда разберете стартер, вам потребуется первым делом поставить новые щетки. Если у старых длина меньше 12 мм, то они уже пришли в негодность.
Чистка ламелей – без нее тоже никак. Сначала очищаете от грязи зазоры между соседними контактами, затем вооружаетесь полировочной пастой и натираете поверхность металла. По завершении этой процедуры осуществляете промывку растворителем. Использовать наждачную бумагу не стоит, так как она сделает поверхность ламелей абразивной, как следствие – быстрый износ щеток стартера. И на последнем этапе вы заменяете обе втулки. Одна расположена в задней крышке, а вторая – в картере сцепления. При ремонте меняйте обе, иначе будет нарушена центровка ротора. И контакта между минусом аккумулятора и ротором не окажется. В итоге вы получите, что просто не крутит стартер ВАЗ-2110.
Типы монтажных блоков
ВАЗ 2110 имеет 2 типа монтажных блоков:
В первом содержится большинство предохранителей и реле цепи питания автомобиля. Во втором же расположились приборы, отвечающие за цепи питания мотора. Основной блок со временем пережил ряд преобразований и модернизаций — всего их было три. Основное отличие между которыми в количестве реле. Начиная с первых моделей и заканчивая сегодняшним днем, оно выросло с шести до восьми.
Монтажный блок нового образца
Область требовала обновления с каждой модификацией ВАЗ 2110. Нужно исправление некоторых недочетов конструкции, которые были заметны с самого начала. Предохранитель противотуманных фар не имел платы и болтался на жгуте из кабелей рядом с самим монтажным блоком.
Первое изменение компоновки основного монтажного блока произошло именно в связи с помещением в него предохранителя противотуманок, а также увеличением числа реле. В обновленной модификации последних не 6 или 7, а 8.
Особа вариативность новых модификаций блоков связана с наличием или отсутствием реле переднего света К1: в некоторых моделях присутствуют лишь ножки и перемычки, требующие обрезания при самостоятельной установке К1 или только ножки, без перемычек. В других современных блоках ставят и само реле.
Монтажный блок старого образца
Здесь находятся шесть реле и 20 предохранителей. Место его расположения такое же, как и у современных моделей. Со временем, добавилось еще одно реле, отвечающее за передний свет. В остальном же, его конструкция ничем принципиально не отличается от последующих.
Место расположения и особенности
Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).
Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.
Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.
Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.
С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.
Схема электрического БН
Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.
В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:
Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при пом ощи стартера мотор.
Реле БН на ВАЗ-2110
Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.
Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.
Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки РБ на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.
Но не все так просто – неполадка может быть «хитрой», например, автомобиль запускается не с первого раза. Причина неисправности может скрываться в подгоревших контактах реле. Проверить работоспособность самого насоса здесь достаточно просто, поступаем следующим образом:
В случае, если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.
Загрузка...
