Замена троса подсоса ваз 2107
При неправильно отрегулированном приводе воздушной заслонки карбюратора 2105, 2107 Озон вполне возможно, что двигатель автомобиля не запустится вовсе или будет пускаться и глохнуть , также возможен повышенный расход топлива .
Цель регулировки — добиться полного (без зазоров) закрытия и полного открытия воздушной заслонки карбюратора и тем самым обеспечить нормальную работу двигателя автомобиля на разных режимах.
1. Рожковый ключ на 7 мм. 2. Шлицевая отвертка (4мм).
— Снимаем корпус воздушного фильтра.
Проверка работы привода воздушной заслонки карбюратора 2105, 2107 Озон
— Полностью утапливаем рукоятку привода воздушной заслонки карбюратора («подсоса»). Воздушная заслонка должна стать вертикально (открыться).

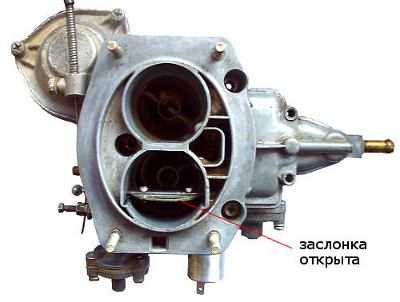

открытая воздушная заслонка карбюратора 2105, 2107 Озон при полностью утопленной рукоятке привода («подсоса»)
— Полностью вытягиваем на себя рукоятку «подсоса».
Заслонка должна закрыться, полностью и без зазоров перекрыть сечение первой камеры карбюратора.
закрытая воздушная заслонка карбюратора 2105, 2107 Озон при полностью вытянутом «подсосе»
Если в результате проделанных действий воздушная заслонка либо полностью не открывается, либо полностью не закрывается необходимо провести регулировку ее привода.
Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон
1. Полностью утапливаем рукоятку «подсоса».
2. Ослабляем винт фиксации наконечника тяги привода.
Рожковым ключом на 7 мм удерживаем от проворачивания втулку на рычаге управления воздушной заслонкой, шлицевой отверткой ослабляем фиксирующий винт.
3. Воздушная заслонка под действием пружины принимает вертикальное положение. Если она не хочет принимать вертикальное положение, помогаем ей рукой.
4. Затягиваем фиксирующий винт, также придерживая ключом втулку.
элементы привода воздушной воздушной заслонки карбюратора 2105, 2107 Озон
5. Проверяем работу привода воздушной заслонки. Для этого несколько раз вытягиваем и утапливаем «подсос» и проверяем положение воздушной заслонки.
При необходимости регулировку повторяем.
Ставим на место корпус воздушного фильтра, если нужно регулируем холостой ход.
Еще пять статей на сайте по регулировке карбюратора 2105, 2107 Озон
Прейскурант цен на выполняемые работы для автомобилей ВАЗ 2101-2107, ВАЗ 2108-2109, ВАЗ 2110-2112, иномарки.
Для а/м сроком эксплуатации от 3 до 5 лет эффициент-1,05. Для а/м сроком эксплуатации от 5 до 8 лет коэффициент-1,1. Для а/м сроком эксплуатации свыше 8 лет коэффициент-1,2 Для иномарок коэффициент -1,5
Это не коротыш, а обрыв или отгнивание массы двигателя. Провод находится под машиной около рабочего цилиндра сцепления. Методы борьбы станут ясны после осмотра.
Михаил ВАЗ-21103 & 21011
Причем это еще упрощенная схема, в полной есть еще предохранитель, который бы в случае коротыша и сгорел бы.
Замена тросика подсоса ваз 2107
Долго я откладывал эту процедуру, ибо читал что там в салоне, где крепится оболочка тросика к кронштейну, есть какая-то лютая пружинная скоба, которую дико сложно вытащить . А тросик менять было просто необходимо, так как был установлен карбюратор солекс и длины стандартного не хватает . Но это не помешало мне закрепить его кое-как и ездить около полугода с тугим и подклинивающим тросиком ))) Наощупь я не понял что из себя представляет эта скоба, поэтому несколько раз совался туда и забрасывал .А тут как раз снятие, промывка карба, установка тросиковой педали газа . В общем я снял водительское сиденье, лег на пол, положив рядом с собой лампу-переноску (ночью делал) и смог рассмотреть таки эту чертову скобу .Правда пришлось кронштейн отогнуть немного .Фотки подобной в инете не нашел, решил сфоткать и выложить, чтобы было понятно всем че там и как .
Для удобства снял также концевик, он просто выкручивается .На самой скобе есть небольшое отверстие . Я наточил ненужную китайскую отвертку с фикспрайса наподобие шила и упираясь ей в это отверстие, сдвигал и расшатывал скобу .
Вставив туда новую оболочку и зажав скобой, рекомендую сразу примерить длину в подкапотке и, если необходимо, обрезать . А потом тока уже вставлять в оболочку сам трос с ручкой . Его, кстати, неплохо было б смазать перед вставкой, я мазал трансмиссионкой
Здравствуйте. Подскажите пожалуйста. Хочу заменить трос подсоса с кожухом с ВАЗ 2107 на ВАЗ 2108.
Ничего не понял. Если поставить на восьмёрку семёрочный — не пойдёт, короткий. А если на семёрку восьмёрочный — пожалуйста.
Еще больше полезных советов в удобном формате
Лада 4×4 2121 Нива 1983
Доброго времени суток. Штудируя форумы, нашёл тему про замену штатной педали газа, на педаль газа от инжекторной ВАЗ 2107. Основная причина замены – это отламывающаяся педаль и ненадёжные коромысла. И чтобы избежать этого я тоже решил заменить тяги на тросик. Небольшая поправочка, в основном отзыве было написано, что карбюратор от ВАЗ 2108, на самом деле от ВАЗ 21073 Солекс, уж извиняйте за дезинформацию))).
Для этой операции понадобится:
1) Педаль газа ВАЗ 2107i (ВАЗ 21214);
2) Трос газа ваз 2108;
3) Сектор газа ВАЗ 2108;
4) Кронштейн троса газа ВАЗ 2108.
Расположение тросиков
Тросики располагаются у крана отопителя и крепятся к нему защёлкой. Чтобы до них добраться, вам потребуется полностью разобрать приборную панель.
Меняют их обычно по нескольким причинам, обычно это неполадки с краном, которые ведут за собой выход из строя тросиков:
— Полностью утапливаем рукоятку привода воздушной заслонки карбюратора («подсоса»). Воздушная заслонка должна стать вертикально (открыться).
3. Воздушная заслонка под действием пружины принимает вертикальное положение. Если она не хочет принимать вертикальное положение, помогаем ей рукой.
5. Проверяем работу привода воздушной заслонки. Для этого несколько раз вытягиваем и утапливаем «подсос» и проверяем положение воздушной заслонки.
Местонахождение воздушной заслонки
Карбюратор состоит из воздушной и двух небольших дроссельных заслонок. Первая отвечает за подачу воздуха в двигатель автомобиля (указана красной стрелкой на фото ниже), а вторые нужны для подачи дополнительной топливовоздушной смеси туда же. Они располагаются в самой нижней части карбюратора, разглядеть их на фото, к сожалению, нельзя. Вы их найдете, посвятив фонариком в одну из камер. Эти заслонки тоже нуждаются в регулировке, подробно узнать об этом можно прочитав статью: «Регулировка дроссельных заслонок на автомобиле».
Как заменить карбюратор на ВАЗ 2101-ВАЗ 2107?
2) Теперь переходите к отсоединению тяги от карбюратора (Цифрой 1 она указана на первом фото), она к нему крепится при помощи болта (Цифра 2) и винта (Цифра 3), их выкрутить будет нужно, не полностью конечно, а просто чуть ослабить достаточно будет и когда Вы с этим закончите, можете вынимать тягу (Трос по другому говоря) из отверстий в которые он входит, затем снимите возвратную пружинку пассатижами или рукой с рычага дроссельной заслонки первой камеры (Более подробно, смотрите на фото под номером 2), после чего отсоедините тягу дроссельных заслонок (см. фото 3, отсоединяется она не легко, но при помощи отвёртки её отсоединить будет проще простого, не сломайте главное её, а то новую тяги приобрести в автомагазине придётся) и отведите её в сторонку и в завершение, с клеммы электромагнитного клапана скиньте проводок который к ней подсоединяется (см. фото 4), а так же чуть ниже электромагнитного клапана к вакуумному корректору подсоединяется резиновый шланг (см. фото 4 он указан синей стрелкой), его тоже отсоедините.
3) После проделанных операций, продолжаем отсоединять шланги, ещё Вам их в районе двух отсоединить будет нужно, первый шланг это шланг вентиляции картерных газов малой ветви, он подсоединён к патрубку карбюратора и удерживается на нём исключительно за счёт плотной посадки (Т.е. Он без хомута идёт, поэтому его просто нужно сдёрнуть, более подробно на фото 1 смотрите), далее переходите ко второму шлангу, к шлангу подвода топлива, ослабьте его затяжку (Он хомутом крепится) и после чего отсоедините шланг от патрубка (см. фото 2) из шланга потечёт бензин, чтобы он не засорял движок и чтобы это всё не привело к пожару, заглушите отверстия патрубка чем ни будь (Болтом подходящего диаметра к примеру), после этого выверните в круг все четыре гайки которые карбюратор крепят (см. фото 3) и потянув за него вверх, снимите карбюратор с впускного коллектора автомобиля.
Примечание! Если Вы снимаете карбюратор на длительное время, то в этом случае обязательно закройте отверстие в впускном коллекторе (см. фото 4 выше), чтобы туда не летела всякая грязь, вить вся попавшая грязь в впускной коллектор, прилетит прямиком во внутрь двигателя автомобиля (Туда где поршня находятся и если это окажется металлическая гайка или что то ей подобное, то можете смело снимать ГБЦ и доставать её от туда, вить заведя движок с металлической гайкой в поршневой группе, она сразу там всё разобьёт и клапана и стенки цилиндров повредятся, а это капитальный ремонт двигателя который обойдётся Вам в копеечку, поэтому будьте аккуратны)!
Установка: Новый карбюратор на своё место ставится в обратном порядке снятию, уплотнительная прокладка которая идёт между ним и между впускным коллектором заменяется на новую (Если она будет сильно обжата или же деформирована, если прокладка в отличном состоянии, то можете её же и установить но только точно так же как она и стояла, потому что она обжимается в соответствие с формой каналов на нижнем фланце карбюратора, но всё же мы Вам не рекомендуем экономить на этой прокладки деньги), если вдруг так получиться что она прилипнет к карбюратору, то отсоедините её от него аккуратно плоской отвёрткой и ещё кой что Вы должны знать, гайки крепления карбюратора затягивайте крест на крест и без фанатизма (Знайте меру), а так же установку нового карбюратора нужно осуществлять на холодном движке, но не как не на прогретом, потому что если Вы на горячую смените карбюратор, то после остывания движка, соединение ослабнет и под карбюратор в систему впуска будет подсасываться лишний воздух, нарушающий нормальную работу двигателя Вашего автомобиля.
Примечание! Когда карбюратор поставите, проверьте правильность открытия и закрытия воздушных и дроссельных заслонок, при необходимости всё это отрегулируйте, как это сделать, читайте в статьях: «Регулировка воздушных заслонок на ВАЗ» и «Регулировка дроссельных заслонок на автомобилях», в этих статьях всё подробно расписано!
Дополнительный видео-ролик: Интересный ролик по замене карбюратора мы закрепили чуть ниже, в нём показывается процесс установки 21073 карбюратора на ВАЗ 2101 со всеми переделками и с подробным объяснением этого.
5. Проверяем работу привода воздушной заслонки. Для этого несколько раз вытягиваем и утапливаем «подсос» и проверяем положение воздушной заслонки.
Добро пожаловать! Эта деталь запитывает воздух из окружающей среды в двигатель автомобиля. От правильной регулировки зависит работа автомобиля. Закрытая полностью при утопленном подсосе заслонка не даст машине завестись. Процесс регулировки осуществляется с помощью тяги подсоса – подробно рассмотрим в статье.
Примечание! Вам понадобятся следующие инструменты: отвёртки двух типов, гаечные ключи и специальный трубчатый ключ, им удобно снимать кастрюлю карбюратора с машины.
Регулировка карбюратора
В начале регулировки проверяется и устанавливается уровень топлива в поплавковой камере. Линейкой или штангенциркулем измеряется расстояние от уровня топлива до плоскости разъема карбюратора, оно должно составлять 25,5 мм.
Для регулировки уровня топлива отвернуть отверткой пять винтов и снять крышку карбюратора. Перевернуть крышку горизонтально, поплавками вверх. Зазор между нижними концами поплавков и прокладкой должен быть одинаковым и составлять 0,5 – 1 мм. Если зазор не одинаков или отличается от нормы, отрегулировать подгибанием рычагов поплавков.
Далее производится регулировка пускового устройства. Перед регулировкой необходимо проверить состояние диафрагмы, для этого отвернуть четыре винта и снять крышку. Диафрагму с дефектами необходимо заменить.
Полностью закрыть воздушную заслонку и нажать на шток пускового устройства до упора. Воздушная заслонка должна приоткрыться на величину пускового зазора – 3 мм. При отличии от указанного значения, ослабьте контргайку на крышке и отрегулируйте зазор винтом.
После установки на место крышки карбюратора понадобится регулировка привода воздушной заслонки. Для этого полностью открыть воздушную заслонку и также полностью утопить ручку привода воздушной заслонки в салоне автомобиля.
Вытянуть тягу привода из оболочки до упора и затянуть винт на рычаге привода заслонки. Вытянуть ручку привода в салоне, при этом воздушная заслонка должна полностью закрыться. Снова утопите ручку – заслонка должна полностью открыться.
Если этого не происходит, то нужно отпустить болт крепления оболочки тяги и передвинуть оболочку, чтобы воздушная заслонка полностью открывалась и закрывалась.
Трос подсоса 2106 установка
Вчера утром решил завести машину, потянул подсос, а он все откинулся и перестал работать! Пришлось на карбюраторе его в обычное положение вернуть как при запуске без подсоса, чтобы обороты не повышались!
После чего купил трос с ваз 06, но не подошел оказался маловат, пришлось купить с ваз 08 обрезать на половину, так как очень длинный.
После снял старый, это было куда легко, а вот поставить новый так это вообще печаль-беда, долго возился со снятие плашки крепления подсоса, не мог снять ее!
После 2 часов возни с новым тросом все же поставил, но новый трос у него диаметр куда вставляется плашка для закрепления подсоса-меньше чем на старом тросу, вот чуть ее подгинал-в итоге она сломалась на пополам! Слава богу в магазинах их продают пошел и купил, поставил-закрепил, но не до конца так как молотком не подлесть а руками не реально закрепить!
Неисправности прибора и их проявления
От исправности ЭПХХ зависит стабильность работы двигателя, и выход из строя данного прибора приводит к таким неприятным последствиям:
Штатная схема управления работой двигателя в этом режиме не допускает малейшего нарушения герметичности системы или ее засорения. Основными причинами отказа данного блока является трещины в мембране или засорение каналов твердыми отложениями, возникающими в результате использования некачественного топлива.
Неисправности электрооборудования автомобиля лада 2107, проверка приборов ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.
Проверка работоспособности блока управления 25.3761
Схема системы управления пневмоклапаном карбюратора: 1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления
Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя ваз 2107 более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1. Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля ваз 2104, ваз 2105, ваз 2107 к блоку управления (см. вид «Б» на разъем блока управления ваз 2105).
Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:
— отсоедините провода от микровыключателя, установленного на карбюраторе лада классика;
Схема проверки блока управления пневмоклапаном: 1 — блок управления; 2 — переходной разъем с вольтметром; А — жгут проводов автомобиля
— подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В; — после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.
Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении. Проверка блока управления электромагнитным клапаном Если двигатель имеет карбюратор 21053-1107010, то вместо блока управления 25.3761 пневмоклапаном устанавливается блок управления типа 501.3761 электромагнитным клапаном карбюратора. Блок управления 501.3761 должен отключать клапан при частоте вращения коленчатого вала выше 1900 мин-1, и включать при 1700 мин-1. Адреса выводных клемм блока управления указаны в таблице 8–9.
Работоспособность блока управления проверяется с помощью переходного разъема с вольтметром в следующем порядке:
— отсоедините провод от концевого выключателя карбюратора и соедините наконечник этого провода с массой; — подключите к блоку управления вольтметр с помощью переходного разъема; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения клапана — скачкообразное снижение напряжения до величины не более 0,5 В; — после отключения клапана постепенно снижайте частоту вращения до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В; — установите частоту вращения коленчатого вала ваз 2105 в пределах 2200–2300 мин-1, отсоедините от массы наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с массой. При отсоединении провода от массы клапан должен включаться, а при соединении с массой — отключаться.
Как поменять тросик подсоса на ВАЗ 2107
Поломка указателя скорости не позволяет водителю отслеживать, с какой скоростью движется автомобиль, что может стать причиной аварии или выписанным штрафом за нарушение скоростного режима. Причиной поломки может быть привод спидометра ВАЗ 2107, а также оборванный тросик. О спидометре, его устройстве, причинах неисправности рассказывается в статье. Также дается инструкция по ремонту и замене привода.
Устройство спидометра
Указатель предназначен информировать водителя о скорости, с какой передвигается авто, а также о суточном и общем пробеге. Вся информация отражается на циферблате, находящемся на приборной панели.
На транспортных средствах с карбюраторным двигателем устанавливается механический измеритель скорости, на моторах с инжектором – электронного типа.
Механический счетчик работает благодаря червячному редуктору и металлическому тросу, через который передается крутящий момент вторичного вала. В электронном счетчике также используется червячный редуктор, только вращения передаются на вал датчика скорости. Информация выводится на дисплей.
Причины неисправности прибора
Признаками неисправности устройства являются неправильные показания и шум при работе.
Причины могут быть следующие:
Проверка механизма на работоспособность
Для диагностики причины неполадок измерителя, необходимо с помощью домкрата приподнять авто и снять трос счетчика. На следующем этапе понадобится помощник. Один человек вращает приподнятое колесо, а второй наблюдает за гибким валом. Если тросик вращается, значит, причина в счетчике, если вращения не происходит — придется менять трос.
VESKO-TRANS
Заметка! В общем, правильное название для этого кабеля в основном: «Привод воздушной заслонки». И все остальные названия, такие как «всасывающий кабель», уже происходят от людей!
Когда мне нужно заменить всасывающий кабель? Кабель должен быть заменен, как только он сломан, если на нем имеются, например, различные дефекты очень сильного изгиба, а также при других обстоятельствах, при которых работа дросселя будет невозможна.
Удаление: 1) В начале операции вам нужно будет снять корпус, внутри которого находится воздушный фильтр. (Чтобы удалить дело, см.: Замена дела)
2) Далее проверьте положение всасывающей ручки, она должна быть полностью утоплена. Если это не так, устраните проблему, опустив ручку до конца.
3) Затем открутите болт, который крепит трос привода к рычагу управления заслонкой двумя ключами «8».
Заметка! Ключ, обозначенный синей стрелкой, не должен перекручивать гайку, он просто должен предотвратить вращение гайки, пока вы откручиваете болт крепления троса со вторым ключом, он обозначен красной стрелкой!
Инструкция по устранению неисправностей спидометра
Для проведения ремонтных работ автомобиль ВАЗ следует установить на подъемник или смотровую канавку.
Ремонт и замена привода
Чтобы отремонтировать или заменить данное устройство, необходимо выполнить следующие действия:
После ремонтных работ необходимо проверить устройство на работоспособность (автор видео — Евгений Александрович).
Для проведения процедуры необходимо приготовить следующие инструменты:
Фотогалерея «Снятие и замена тросика привода»
Процедура состоит из последовательности действий:
По завершению ремонтных работ следует проверить, как будет работать счетчик.
Как снять тросик подсоса на ваз 2107
на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате
—Снимаем корпус воздушного фильтра.Проверка работы привода воздушной заслонки карбюратора 2105, 2107 Озон
—Полностью вытягиваем на себя рукоятку «подсоса». Заслонка должна закрыться, полностью и без зазоров перекрыть сечение первой камеры карбюратора.
Замена тросика спидометра в случае поломки
Трос спидометра ВАЗ
Выход из строя указателя скорости автомобиля (проще говоря, спидометра) не представляет опасности и не наносит вреда другим узлам автомобиля и не влияет на ходовые характеристики и управляемость машины. Однако, не имея понятия о скорости движения, водитель рискует попасть в аварию, либо нарушить правила дорожного движения, хорошо, если отделается штрафом. Все неисправности сводятся к поломке механизма самого спидометра, либо обрывом его приводного тросика, второе наиболее распространенная причина. Замена троса спидометра ваз 2109 проста и доступна каждому
Важно лишь соблюдать аккуратность, чтобы случайно не сломать ограничитель, либо указатель скорости, в этом наша инструкция вам поможет
Когда регулировать заслонку?
Взгляните на фото ниже, красной стрелкой указан трос – тяга заслонки воздуха).
При неправильно отрегулированном приводе воздушной заслонки карбюратора 2105, 2107 Озон вполне возможно, что двигатель автомобиля не запустится вовсе или будет пускаться и глохнуть , также возможен повышенный расход топлива .Цель регулировки — добиться полного (без зазоров) закрытия и полного открытия воздушной заслонки карбюратора и тем самым обеспечить нормальную работу двигателя автомобиля на разных режимах.
Замена троса дроссельной заслонки ваз 2107
Снятие троса привода дроссельной заслонки ваз 2107 выполняют для замены, в случае выхода его из строя в результате механических повреждений. Для выполнения ремонта потребуется стандартный набор инструментов, новый трос и проникающая смазка. При наличие всего необходимого можно приступать к замене.
Чтобы снять трос дроссельной заслонки, необходимо:
На этом ремонтные работы по снятию троса дроссельной заслонки ваз 2107 завершены. Установите новый трос в порядке обратном снятию, после чего необходимо отрегулировать педаль газа. Свободный ход регулируется гайками крепления оболочки троса к кронштейну. При регулировке добиваемся такого положения педали, при котором заслонка будет полностью открыта при нажатой педали и полностью закрыта при отпущенной педали газа. В процессе сборки смазывайте все резьбовые соединения, паз сектора привода заслонки, а так же сам тросик, это позволит добиться плавного управления заслонкой.
Регулировка на ВАЗ 2101-ВАЗ 2107?
Взгляните на карбюратор и заслонку – должна полностью открываться, а подсос утоплен полностью. Все ровно, без скосов. Теперь переберитесь в салон автомобиля и вытащите полностью подсос, на сколько сможете. Выйдите и снова посмотрите в подкапотное пространство, найдите заслонку – должна полностью закрываться. Допускается неполное закрывание, но на глаз даже определить сложно. Когда заслонка встанет ровно горизонтально, то может задеть за стенки камеры карбюратора – ей будет очень тяжело повторно открыться, поэтому едва приоткрытая заслонка допускается.
Примечание! Определив, что заслонка хорошо открывается и закрывается, можете ставить снятые детали на место и ездить дальше. В случае отклонений – привод нуждается в регулировке. В противном случае во время полного открытия движок начнет неустойчиво работать на холостом ходу в прогретом состоянии и потреблять лишний бензин, а полном закрытии – машина станет плохо заводиться на холодную. Это и есть основные симптомы неотрегулированной воздушной заслонки.
Переходим непосредственно к регулировке: делается за счёт винта, крепящего тягу, которая управляет нашей заслонкой. Сперва ослабьте и убедитесь, что воздушная заслонка открылась полностью . Чтобы заслонка гарантированно полностью открылась , выньте подсос так, чтобы до полностью выдвинутого состояния оставался ход примерно 1 мм. Регулировку можно производить с полностью выдвинутом подсосом, слегка нажав на трос, закручивя винт (показано на втором фото).
Примечание! По завершению убедитесь, что заслонка на полную открывается и закрывается, без всяких заеданий, воспользовавшись для этого рукояткой подсоса.
https://youtube.com/watch?v=HOBX9NA2vwE%3Ffeature%3Doembed
Что нужно сделать перед регулировкой карбюратора на ВАЗ 2107?
Прежде чем производить настройку, необходимо вначале настроить сам двигатель. В первую очередь — натянуть цепь ГРМ. Как это сделать, мы писали в статье «Регулировка клапанов на ВАЗ 2107». После этого, необходимо настроить тепловые зазоры клапанов.
Следующая на очереди — система зажигания. Угол опережения зажигания должен быть выставлен правильно, в противном случае, приготовление смеси будет настроено не корректно, что приведет к повышенному расходу топлива и вообще, сведет на нет все наши усилия.
Регулировка поплавковой камеры карбюратора ВАЗ 2107
Самое первое, что нужно сделать — отрегулировать уровень в поплавковой камере. Именно поплавковая камера влияет на расход топлива и регулирует количество бензина, поступаемого в рабочую часть карбюратора. Неправильно настроенная поплавковая камера может привести к тому, что расход будет слишком большим или мотору будет не хватать топлива на высоких оборотах.
Чтобы отрегулировать поплавковую камеру, снимаем воздушный фильтр и откручиваем верхнюю крышку карбюратора.
Прикладываем ее на место и накачиваем бензин ручной подкачкой. Поднимаем верхнюю крышку и смотрим уровень. Он указан красной чертой на фото и должен быть таким:
После этого, снова одеваем верхнюю крышку и подкачиваем бензин. Если уровень в пределах нормы — собираем все на место и переходим к следующему этапу.
4) Затем, путем наклона одной стороны к другой с другой стороны, ослабить болт, который крепит кронштейн к упорной оболочке.
5) Затем отсоедините всасывающий кабель от карбюратора.
6) Затем идите в салон и полностью снимите всасывающую ручку. После полного удаления отсоедините эту ручку от наконечника кабеля привода.
7) Теперь с помощью отвертки Phillips выкрутите два винта, которые крепят кронштейн всасывающего кабеля.
8) Затем сдвиньте кронштейн привода троса внутрь и, в результате, отсоедините электрический разъем выключателя.
9) Затем, через отверстие в задней части автомобиля, потяните сзади, чтобы снять всасывающий кабель.
Установка: 1) Сначала вставьте новый кабель в отверстие, из которого вы его сняли.
2) Затем вставьте кабель в отверстие с помощью наконечника, который крепит монтажный кронштейн.
Заметка! Во время установки подключите электрический разъем коммутатора к новому кабелю!
3) Затем затяните два винта, которые крепят кронштейн.
4) Затем установите всасывающую ручку на провод наконечника кабеля.
5) Теперь перейдите к двигателю и, следовательно, подключите другой конец кабеля к карбюратору.
6) Затем затяните оба болта, которые крепят этот кабель к карбюратору.
7) И в конце операции проверить работу всасывающего кабеля, если это вызывает нарекания, в этом случае попробуйте отрегулировать воздушную заслонку привода. (см. «Регулировка привода дроссельной заслонки»)
Заметка! Когда все операции будут завершены, поместите корпус сверху на крышку карбюратора, внутри которой находится фильтр, используемый для очистки воздуха!
Разборка и установка всасывающего кабеля
Демонтаж: 1) Сначала слегка сдвиньте защитную крышку против сквозняка. Сразу после этого отсоедините зажим переключателя и снимите защитную крышку со стержня после операции.
2) Теперь с помощью гаечного ключа полностью выключите выключатель и, в результате, выньте его.
3) Затем используйте плоскогубцы, чтобы отсоединить фиксирующий кронштейн.
4) И, как результат, удалите его, а после удаления вдоль кабеля снимите монтажный кронштейн.
Коллекция: 1) Операция сборки кабеля от начала до конца выполняется в обратном порядке путем монтажа на кабеле: монтажного кронштейна, фиксирующего кронштейна, защитной крышки, а также подключения клеммы переключателя и прикручивания переключателя ко всему этому.
