Шкивы и шестерни для ВАЗ 2113, 2114, 2115 – это детали круглой формы, предназначенные для передачи движения.
Шкив и его особенности
Шкив представляет собой колесо с цепью, ремнем или тросом. Его особенностями являются:
Шкивы используются в ременных передачах, на распредвалах.
Предназначение шестерен для Лада Самара 2
Шестерни это колеса с зубцами, передающие вращательное движение за счет зацепления с зубцами другой шестерни. Такие детали выполняют множество функций. Так, шестерня ГРМ:
Внутренняя часть шестерни статичная, наружная – подвижная. Качественные шкивы и шестерни – это обязательное условие работы многих систем автомобиля.
Неисправности шкива коленвала ваз
Как правило, демонтировать шкив коленвала ваз 2114 приходится в трех основных случаях:
Но, как бы там ни было, а правильно снять в первый раз шкив, ничего не сломав и не потеряв — довольно сложно. Вызвано это рядом неудобств, например — труднодоступным расположением этой детали, которое вызывает значительное затруднение для откручивания крепежа (для этой операции наиболее удачно подходит накидной ключ большой длины либо торцевая головка с большим удлинителем).
Кроме этого, затяжку резьбы шкива на заводе производят посредством механических гайковертов с максимально допустимым усилием, дабы исключить самопроизвольное раскручивание. По понятным причинам, легко открутить «от руки» такой крепеж вряд-ли удастся (кроме этого, правая резьба во время работы двигателя работает в сторону затяжки, еще более усугубляя эту ситуацию).
Приступая к демонтажу шкива коленчатого вала следует обязательно запастись WD-40 или керосином — без них эта операция может окончиться неудачей.

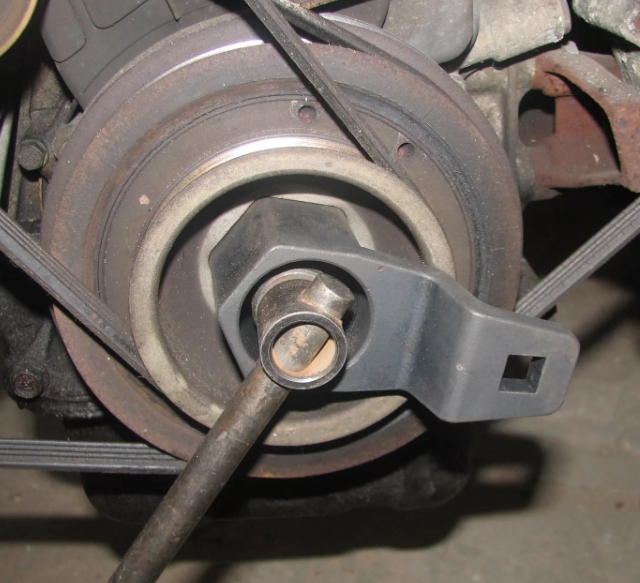

Как правильно снять шкив
Как уже говорилось, шестерня коленвала ваз 2114 закреплена довольно серьезно, а потому к процессу демонтажа следует подготовиться основательно.
Саму операцию лучше всего выполнять на специальной площадке, оборудованной подъемником.
После того, как нужный инструмент подготовлен, рассмотрим — как открутить шкив коленвала на ваз 2114.
Выполнять эту процедуру следует строго в указанной ниже последовательности, дабы избежать возможных ошибок и нечаянных повреждений механизмов авто:
Обратная установка шкива производится точно также, но в обратной последовательности.

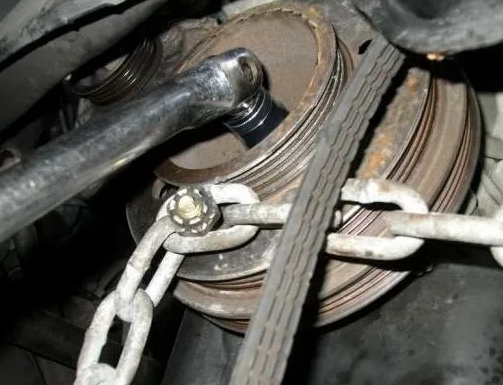

Прочитав порядок съема, некоторые водители могут задать вопрос — что делать, если в наличии специального съемника нет (тем более, что снимать шкив коленвала приходится крайне редко, поэтому такой инструмент можно найти далеко не в каждом гараже).
Выход из этой ситуации довольно простой — следует взять пару плоских монтировок (либо мощных отверток с плоским шлицем), которые следует аккуратно просунуть между коленчатым валом и его шкивом. Постепенно раскачивая этот инструмент взад и вперед, сначала стронуть шкив с места, а затем, продвинув его к краю вала, снять полностью.
Перед тем, как приступить к демонтажу шкива коленвала при помощи монтировок, следует аккуратно обстучать сам шкив при помощи небольшого резинового либо деревянного молотка. Это позволит слегка стронуть его с места и избежать прикипания.
Как уже говорилось выше, установка старого (либо в случае замены — нового) шкива коленчатого вала производится точно в такой же последовательности, как и его съем.
Единственное, о чем следует помнить — перед тем, как приступить к установке этой детали, ее посадочное место следует обильно смазать солидолом либо другой близкой по консистенции смазкой, а затяжку крепежного болта следует выполнять с максимально возможным усилием.
И так что было в пакете и что будем ставить на автомобиль:
1. после того как Я выкручивал осколок болта из коленчатого вала (2 дня). Покупаю всегда новый болт коленчатого вала. Чего кстати и Вам желаю. Ну ла ладно.
2. Дольше идёт процесс подготовки чем самого ремонта.
3. Всё Разбираем снимаем расслабляем ролик.
Ни для кого это не ново. И тут я как путний автолюбитель. Приготовился высверливать звездочку коленвала, думал что она там приварилась. А она просто отпала, тут мой мотор кольнуло, а не разбита ли посадка на самом коленчатом валу (подумал Я), слава богу- само колено в идеале.
6. У шкива был раздолбанный сильно паз под шпонку, и штифт. Болтала его восьмеркой. Но при этом машина ездила.
7. Затем я взял зубную щетку, бензинчика, тряпку. И начал все мыть. Отмыл отлично.
9. Собираем всё обратно.
10. Замаялся звёздочку новую одевать, ловкость рук в этом деле очень нужна. Звездочка сидит хорошо, люфт минимальный.
11. Новый ремень БРТ — хороший ремень, старый ремень тоже был брт кстати хорошего качества кинул в багажник мало ли пригодится.
12. Вот такая небольшая хитрость Как откручивать и закручивать болт в 1 каску. Имея вентилируемые диски.
13. Решил установить вот такую хитрую шайбочку. Все на местах, запуск Всё отлично. Идем домой отмывать руки.
Шкив привода генератора меняется одинаково на автомобилях «десятой серии» (ВАЗ 2110, 2111 и 2112), серии «Самара» (ВАЗ 2113, 2114 и 2115), а также «новых» моделях Лада Калина, Приора и Гранта.
Шкив привода генератора расположен на «носке» коленчатого вала двигателя со стороны первого цилиндра (правого колеса) и приводит во вращение с помощью ремня генератор и, если есть в комплектации, кондиционер и гидроусилитель руля.
Основные причины замены шкива — повреждение зубчатого венца или расслоение самого шкива.
Повреждение зубчатого венца ведет к нестабильной работе мотора. При сломанных зубьях машина может не заводиться, так как датчик коленвала (ДКВ) не может определить верхнюю мертвую точку (ВМТ) для отсчета зажигания.
Отслоение бывает на демферных шкивах (не чугунных). Дело в том, что на этих шкивах наружная часть крепится к центральной через резиновую проставку. Она выполняет роль гасителя колебаний (антирезонансную) на коленчатом валу двигателя. Бывает, что наружную обойму немного проворачивает. Тогда зубчатый шкив смещается относительно мертвой точки и как результат – машина становиться «вялой» при разгоне, нестабильными становятся обороты холостого хода (ХХ). При сильном смещении шкива автомобиль невозможно завести. Также не заведется автомобиль и с полностью отслоившейся верхней обоймой от центральной части шкива.
Такие повреждения легко диагностируются отсутствием вращения ремня генератора.
В редких случаях разбивает посадочную шпонку на валу, и шкив начинает вибрировать и проворачиваться. Если перемещения небольшие, то ЭБУ не выдает ошибки на панель приборов, но при этом двигатель на ХХ работает неустойчиво, «троит».
Проверить состояние шкива довольно легко. Для этого нужно осмотреть состояние зубчатого венца на сколы и трещины. Зубчатый венец находится на наружной обойме ближе к двигателю (указан стрелкой) и хорошо наблюдается сверху:
После этого нужно выставить первый цилиндр в ВМТ. Для этого в 8-ти клапанном моторе снимаем резиновую заглушку на КПП и добиваемся совмещения метки на маховике с прорезью на пластине:
После того, как открутили кожух, вытаскиваем его вверх. На шкиве распредвала есть метка (правая стрелка). Совмещаем ее с выступом металлической пластины (левая стрелка).
Вращать двигатель удобнее, установив автомобиль на 4-ую или 5-ую передачу и толкать в одну сторону. Можно провернуть за болт на шкиве коленвала, но тогда придется снимать пластиковый брызговик за колесом.
В 16-ти клапанном моторе необходимо снимать пластиковый защитный кожух ГРМ. Он крепиться на 5-ти винтах под шестигранный ключ «на 5». Подробно описано в статье замена датчика фаз на автомобилях Лада Калина, Приора и Гранта (16 клапанов) .
Совмещаем метки на шкивах распредвалов с метками на кожухе.
Убеждаемся, что ДКВ смотрит на начало 20-го зуба от двух пропущенных. Часто зубья смещаются из-за перескакивания ремня ГРМ. Это можно проверить только путем совмещения меток на маховике с метками на распердвалу или совмещении метки на звезде ГРМ на коленчатом валу (придется снимать шкив).
Однако в 16-ти клапанном моторе оценивать положение метки через окно коробки крайне неудобно. Гораздо удобнее выкрутить свечу первого цилиндра и в окно опустить глубиномер или длинную отвертку. По глубиномеру выставить ВМТ (точность около 10 градусов) и проверить совпадение с метками на распредвалу. Если метки совпали, а ДКВ смотрит не на 20-ый зуб, то дело в шкиве. Если нет, то перескочил ремень или срезало шпонку на коленвале. В любом случае, шкив привода генератора необходимо снимать для проверки либо дальнейшего выставления ремня ГРМ.
Что есть свеженького?
Хранение личных вещей на складе
Виды фур для перевозки грузов
Автомобиль Инфинити QX80 (QX56) с современной OS Android и навигацией
Зачем нужна и какую выбрать
Опытные автолюбители часто занимаются самостоятельным ремонтом, в процессе которого иногда приходится демонтировать некоторые узлы. Есть несколько способов, как открутить шкив коленвала на ВАЗ 2114 своими руками и что нужно делать, если он не откручивается.
Демонтаж шкива обычно необходим при замене сальника или ремня ГРМ. Без этого действия не получится провести нужные ремонтные работы. Запчасть изготовлена из металла, но он, как и любой другой материал, может подвергнуться изменениям. По этой причине возникают проблемы с датчиком положения коленвала. В редких случаях появляется необходимость в замене самого шкива.
Несмотря на то, что сам процесс не является очень сложным, он все же требует определенный набор инструментов:
Демонтаж лучше проводить на яме или подъемнике. Если не имеется такой возможности, то можно вывесить автомобиль на одном домкрате. Перед началом работ (вне зависимости от того, какой способ демонтажа был выбран) крепление лучше обработать WD-40 (или аналогом). Спустя 15 минут можно приступать к действиям.

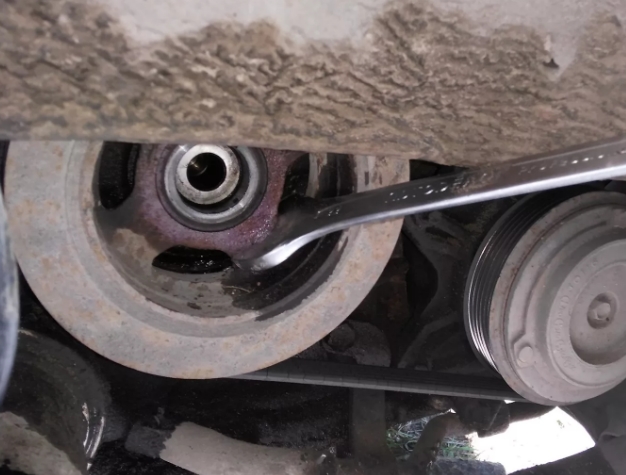

Самое первое действие – это попытка сорвать болт крепления шкива стандартным способом. Для этого понадобятся: накидные ключи/головки и домкрат.
Процесс проходит в несколько этапов:
Этот способ – самый простой, однако помогает лишь в ряде случаев, когда гайка крепления «приросла» не очень плотно.
Если первый способ не помог, то не стоит тратить силы и время и продолжать дальше предыдущий метод. Вероятно, здесь понадобится рычаг. Для этого можно приобрести ключ с длинным рычагом. Они продаются в магазинах запчастей. Если магазин далеко или нет желания тратить лишние средства, то можно использовать металлическую трубу.
Далее нужно проделать следующие манипуляции:
Важно! Нужно использовать удлинители, так как шкив неудобно расположен.
Снятие гайки должно происходить против часовой стрелки, поэтому важно не сорвать резьбу при противоположных движениях.
Такой способ особенно действенен при предварительной обработке химической смазки.
Если шкив прикипел особенно сильно, можно попробовать более хитрый способ. Для этого нужно использовать стартер. Этот способ самый действенный. Причина в том, что работающий стартер запускает движение маховика и самого шкива. Его усилие помогает в резком отвинчивании крепления.
Действуем таким образом:
Для полноценного эффекта следует опять предварительно обработать деталь специальным гелем типа WD-40 и избавиться от застывшей грязи и масла.
Если гайка прикипела особенно сильно, следует окручивать ее с максимальной силой. В ансамбле со смазкой этот способ увенчается успехом.
Важно! Устанавливая запчасть на место, применять большие усилия не нужно. Достаточно закрутить ее плотно.
Для того чтобы его разглядеть, во-первых крышку механизма ГРМ снять придётся (Снимается она легко, более подробно расскажем чуть позже) и шкив распредвала так же, но в принципе шкив можно и не снимать, но в этом случае сальник тяжело увидеть будет (При замене сальника, шкив обязательно подлежит замене), поэтому на фото которое мы привели ниже данный шкив уже снят, а сам сальник указан для наглядности красной стрелкой.
Примечание! Вообще время от времени эту крышку рекомендуется снимать и смотреть на состояние ремня ГРМ во-первых, так же на состояние сальника можно обратить своё внимание (Правда на состояние сальника вы особо не сможете посмотреть, потому что там шкив мешает, но всё же увидеть есть ли течь масла через сальник или же нет у вас не составит никакого труда, поэтому эту крышку по чаще снимайте и обращайте своё внимание не загрязнён ли в масле механизм ГРМ, если загрязнён, то в таком случае меняйте сальник)!
Когда нужно менять сальник распредвала?
Если вы начали замечать подтёки масла через крышку (Хотя это вряд ли, но всё же если через сальник много масло будет вытекать, то оно на асфальт капать будет, поэтому под автомобиль тоже время от времени заглядывайте, но всё же пока вы крышку не снимите никаких толком подтёков и не увидите), а так же если заметили большой расход масла по сравнению с тем что было раньше, тогда необходимо проверить состояние всех сальников (Но мы все сальники не рассматриваем, а рассматриваем только лишь один) и если через этот сальник распредвала вы увидите что протекает масло и вытекает наружу, то в таком случае он нуждается в немедленной замене.
Замена сальника распредвала пошагово с фото
Подготовив необходимые инструменты, можно приступать к работе.
На этом процедуру установки сальника распредвала можно считать завершенной. Самым сложным справедливо считать этап разборки узла. Замена же выполняется довольно просто. Каждый владелец ВАЗ 2114 способен справиться с подобной задачей своими руками.
Замена сальника коленвала и распредвала + ремня ГРМ
Приветствую всех кто читает данный БЖ, судя по названию заголовка Вы уже поняли о чем пойдет речь, и так поехали. Сначала с периодичностью на панели приборов стал загораться «чайник» — индикатор низкого давления масла, а потом вовсе постоянно начал гореть. Заглянул я под капот, а там всё уже выбежало, на шупе масла практически нуль:
Посмотрев на эту картину пришел к выводу, что масло бежит из сальников передних, его назначение – обеспечение герметичности корпуса.
Ну и начал я менять передний сальник находится за шкивом коленвала на масляном насосе.
Для начала нужно подготовить все нужны инструменты, затем нужно демонтировать защиту картера и защитную крышку ремня ГРМ, далее следует выставить метки на валах, затем нужно ослабить болты крепления и демонтировать ремень газораспределительного механизма, для доступа к шкиву коленвала нужно снять переднее колесо, теперь следует снять шкив и ремень генератора, с помощью специального съемника или двух отверток снять шкив коленвала вместе со шпонкой, сливаем моторное масло, далее следует открутить маслонасос, в котором расположен сальник, отверткой извлекается манжет, новый сальник смазываем маслом и вставляем с помощью трубы подходящего диаметра или воспользовавшись старым уплотнительным кольцом, и наконец производим обратную сборку. К сожалению фотографии нет, сами понимаете в каком состоянии были руки!

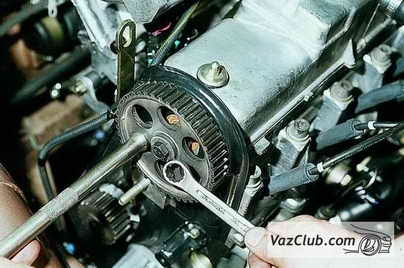

А теперь замена сальника распредвала: Сначала снятие! В самом начале операции крышку механизма ГРМ снять будет нужно и после чего всё выставить по меткам. Теперь снимаем ремень ГРМ с натяжного ролика и со шкива. Далее переходим к снятию шкива распределительного вала, сразу вас предупрежу, проворачивать его не желательно (Особенно если у вас установлен двигатель который загибает клапана, то при снятом ремне ГРМ крутить данный шкив вообще запрещено, потому что клапана с поршневой группой обязательно встретятся и если вы слишком сильно крутнёте этот шкив, то произойдёт удар в связи с которым клапана незначительно но всё же погнуться), но если вам нужно провернуть то всё делайте предельно аккуратно и думайте головой при этом (Если у вас двигатель не гнёт клапана, то они с поршневой группой не встретятся уже в таком случае при снятом ремне ГРМ с автомобиля), кстати шкив ещё старайтесь (Это обязательно) снять таким образом, чтобы он по меткам был в этот момент направлен, ну что же, приступим, первое что вам нужно будет сделать, так это рукой либо же чем то ещё застопорить шкив чтобы он не вращался, после застопоривания выверните у него центральный болт которые его крепит, в это время ещё шкив удерживайте рукой) и после чего снимите шкив с распределительного вала, как только шкив будет снят, шпонку снимите при помощи отвёртки просто сдвинув её для этого продольно, ну и после чего сам сальник выньте поддев его той же самой отвёрткой, либо же чем то похожим на неё.Когда сальник будет снят, осмотрите его всего, рабочая кромка должна быть в хорошем состоянии и выровов, различного рода вмятин на ней быть не должно и ещё пружина сальника должна быть целой и нерастянутой, в противном случае сальник подлежит замене, кстати новый сальник точно так же проверьте и если что-то на нём будет из выше перечисленного то не устанавливайте такой сальник, а найдите новый, кроме того при установке нового сальника, рабочую кромку его которой он с валом соприкасается, смажьте моторным маслом (Желательно тем же который вы в двигатель заливаете)!
А теперь установка, новый сальник на своё место ставиться в обратном порядке снятию, но при этом палочкой деревянной ещё воспользоваться придётся (Ей нужно будет заправить рабочую кромку сальника на распределительный вал, в этом случае и накидной головкой подходящего диаметра или же подходящей оправкой ими нужно будет до упора во внутрь загнать сальник.
Шкив распредвала устанавливайте на своё место таким образом, чтобы выступающая часть у него которая для наглядности указана стрелкой, была направлена не наружу, а во внутрь к двигателю автомобиля и после чего оденьте на своё место ремень ГРМ и отрегулируйте его натяжение. Так как весь ремень ГРМ был в масле, соответственно его нужно ОБЯЗАТЕЛЬНО поменять, что я и сделал.
В итоге два передних сальника 230 рублей и 330 рублей ремень ГРМ.
ВСем удачи в начинаниях, и кстати извините еще раз, что фоток мало.
